MANUAL DE INSTRUCCIONES AMPLIFICADOR GENESIS 5G
ATENCIÓN:
-
NO CONECTE EL AMPLIFICADOR A LA RED ELÉCTRICA SIN ANTES HABER CONECTADO
LAS DOS ANTENAS. Igualmente, no desconecte las antenas sin antes haber desconectado el
amplificador.
-
NO TAPE EL APARATO. Manténgalo en un lugar fresco y con suficiente ventilación.
GENESIS 5G amplifica TRES BANDAS - FRECUENCIA:
● 5G NR (banda 28). Transmisiones 5G y llamadas de voz sobre NR.
● LTE 800 (banda 20): utilizada por todas las operadoras en entornos rurales para la transmisión de
la conexión 4G y llamadas VOLTE (voice over LTE).
● E-GSM (banda 8): utilizada por todas las operadoras en entornos rurales para la transmisión de las
llamadas de voz y datos 3G
Elementos incluidos en el KIT:
Amplificador cobertura 700/800/900 MHZ
Antena interior pared / techo
Cable conector N- Sma de 5 metros
Cables adicionales para la segunda, tercera y
cuarta antena interior (según opción)
PASOS DE LA INSTALACIÓN
1. COLOCAR LA ANTENA EXTERIOR.
La antena exterior se conecta mediante su correspondiente cable a la conexión BTS del
amplificador.
IMPORTANTE:
La proximidad entre las antenas interior y exterior, puede crear retroalimentación "acople"
entre las antenas. En caso de retroalimentación, AGC se mostrará en rojo. Si la retroalimentación es muy
intensa, ISO se mostrará en rojo.
Se recomienda separar la antena exterior respecto la antena interior al menos 5 METROS EN VERTICAL.
En el caso de que no podamos conseguir separar la antena en vertical, alejaremos la antena interior al
menos 7 METROS EN HORIZONTAL respecto a la antena interior.
RECUERDE: AGC Y ISO DEBEN MOSTRARSE EN VERDE.
Instale la antena exterior EN PUNTO MÁS ELEVADO POSIBLE DE SU VIVIENDA. Cuanto más elevada
se encuentre la antena exterior, mayor será la calidad y la intensidad de la señal recibida por el dispositivo
amplificador, y como resultado, mejor será la cobertura en el interior de la vivienda.

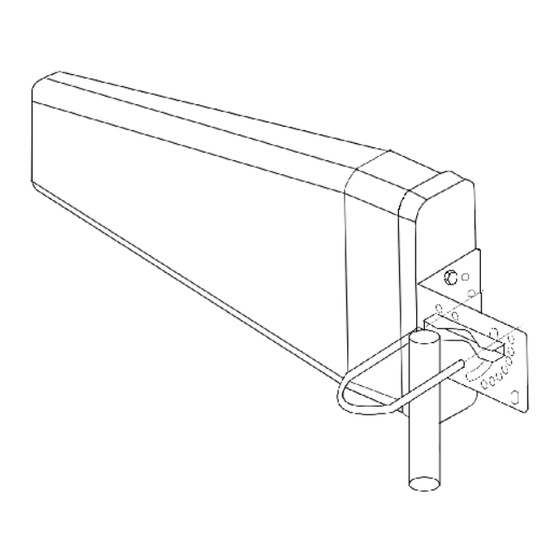

La antena se puede colocar en el mismo mástil de televisión, o bien sobre cualquier soporte que permita
girar la antena 360 grados a fin de poder orientarla hacia el punto del horizonte donde mejor recepción
obtengamos.
Antena exterior
Cable conector N-sma de 15 / 20 /25 m
Adaptadores N- Sma para conectar al extremo
de los cables
Divisor de señal de dos / tres vías (según
opción)

Publicidad

loading

Resumen de contenidos para Teletecnia GENESIS 5G

  • Página 1 NO TAPE EL APARATO. Manténgalo en un lugar fresco y con suficiente ventilación. GENESIS 5G amplifica TRES BANDAS - FRECUENCIA: ● 5G NR (banda 28). Transmisiones 5G y llamadas de voz sobre NR. ● LTE 800 (banda 20): utilizada por todas las operadoras en entornos rurales para la transmisión de la conexión 4G y llamadas VOLTE (voice over LTE).
  • Página 2: Pasos A Seguir

    Pasos a seguir: 1. Inicialmente oriente la antena hacia la población más cercana, posteriormente realizaremos una orientación precisa a fin de optimizar la recepción. 2. Enrosque la conexión de la antena al cable. Esta conexión debe estar protegida con cinta aislante o vulcanizada a fin de evitar la filtración de agua en el interior de la conexión.
  • Página 3: Instalación De La Antena Interior

    2. INSTALACIÓN DE LA ANTENA INTERIOR La antena interior se conecta a la conexión del amplificador mediante el cable de 5 metros. Es la encargada de emitir la señal amplificada procedente del dispositivo amplificador, y recibir la señal de los teléfonos celulares en el interior de la vivienda. La antena interior de pared emite frontalmente de manera similar a un altavoz.
  • Página 4: Importante

    3. PUESTA EN MARCHA. Conecte la fuente de alimentación a la conexión “DC IN” y active el interruptor en posición ( ). La luz de “Power” se iluminará en verde. 4. ORIENTACIÓN DE LA ANTENA EXTERIOR. La antena Omnidireccional no necesita orientarse, pues emite y recibe en 360 grados. Cuanto mejor se encuentre orientada la antena exterior hacia las torres de telefonía, mejor será...
  • Página 5: A Tener En Cuenta

    Los resultados los apuntaremos en la plantilla de abajo para posteriormente poderlos comparar. El punto del horizonte donde obtengamos mejores velocidades de conexión, es donde deberemos fijar la antena exterior. MÉTODO 2. FIJÁNDONOS EN LOS VALORES DOWNLINK DE LA PANTALLA DEL AMPLIFICADOR. En la columna derecha de la pantalla del dispositivo amplificador se muestra el valor “downlink”.
  • Página 6 5. INDICATIVOS PANTALLA LCD. GENESIS 5G dispone de controles avanzados que nos ayudarán a conocer el estado del equipo, su rendimiento y optimizar la señal de las compañías que se reciban con menor intensidad. - Smart: Se ilumina en verde cuando el repetidor se encuentra en modo automático. En este estado el repetidor ajustará...
  • Página 7: Características Técnicas

    Consumo aproximado: 20 -30 Watios. // Adaptador: DC 9 volts/ 5 Amp. Temperatura de funcionamiento: -10 ºC / +50º C SERVICIO TÉCNICO AMPLIGSM / TELETECNIA. Servicio Técnico: 910052607 /670041544. Horario de atención al cliente: Lunes – Viernes: 09:00-19:30/ Sábado: 09:00-13:00...
