6. Esquemas de configuración
6.4 Combinación de una configuración de cadena y
configuración de apilado

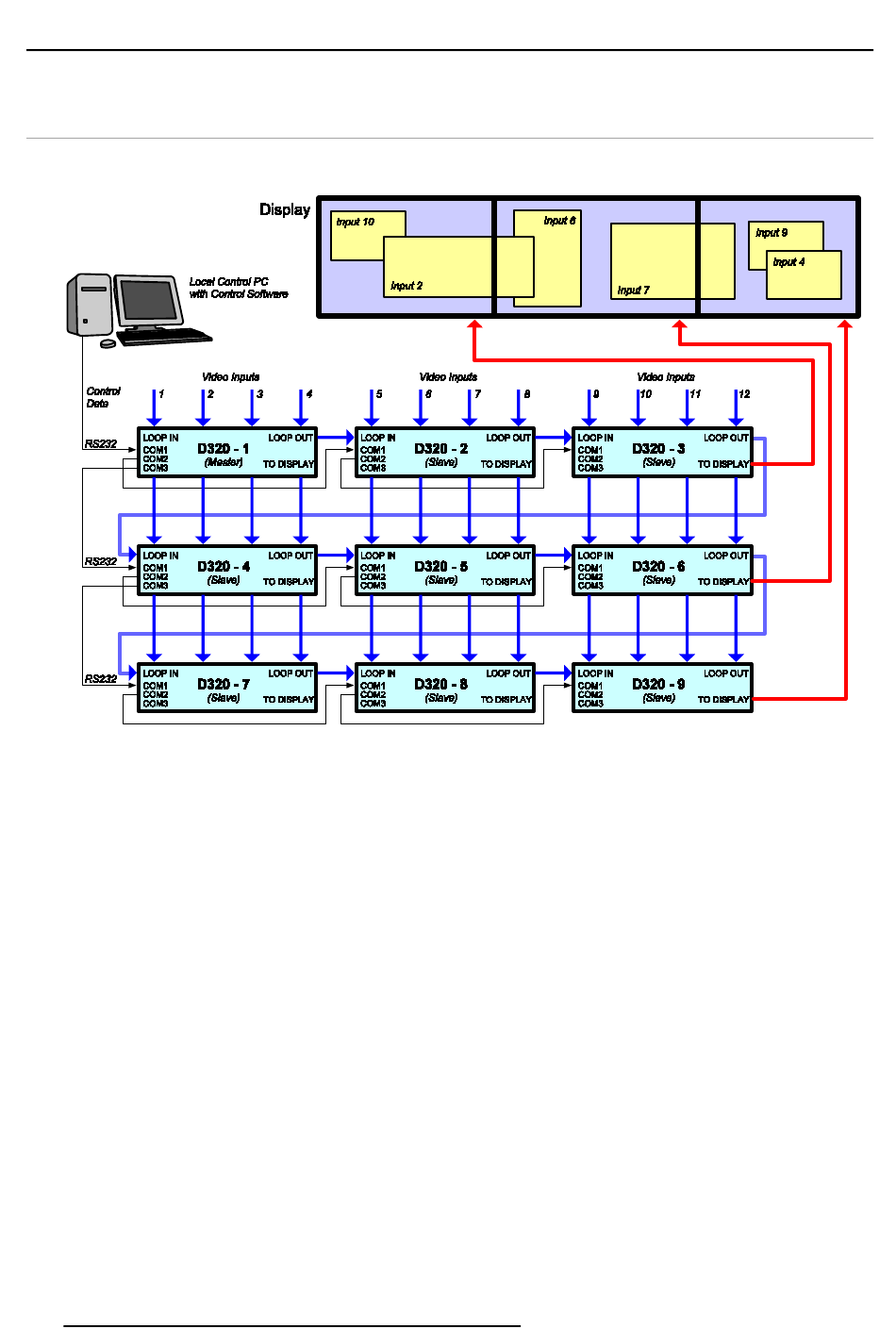

Esquema de configuración
Imagen 6-4
Se pueden apilar varios digitalizadores D320L encadenados de modo de pueden visualizar más de 4
ventanas en una gran pantalla. La única condición es que cada cadena debe contener el mismo número
de digitalizadores D320L .
Cómo realizar una configuración combinada
1. Conecte el puerto de comunicaciones RS-232 del PC de control local con el puerto de entrada COM1
(RS-232) del primer digitalizador D320L . Este digitalizador funciona como maestro, los demás digita-
lizadores son los esclavos.
2. Conecte la salida de conexión en lazo (LOOP OUT) de cada digitalizador anterior con la entrada de
conexión en lazo (LOOP IN) del siguiente digitalizador.
3. Conecte la SALIDA DE PANTALLA DE LEDS del último digitalizador D320L de cada cadena con la
pantalla. Conecte los digitalizadores de manera lógica para facilitar la configuración con el software de
control. Conecte la primera cadena con la primera pantalla a la izquierda, la segunda pantalla con la
segunda pantalla a la izquierda, etc.
4. Conecte cada puerto de salida COM2 (RS-232) del digitalizador anterior con el puerto de entrada COM1
(RS-232) del siguiente digitalizador en la cadena.
5. Conecte cada puerto de salida COM3 (RS-232) del digitalizador anterior apilado con el puerto de en-
trada COM1 (RS-232) del siguiente digitalizador apilado.
