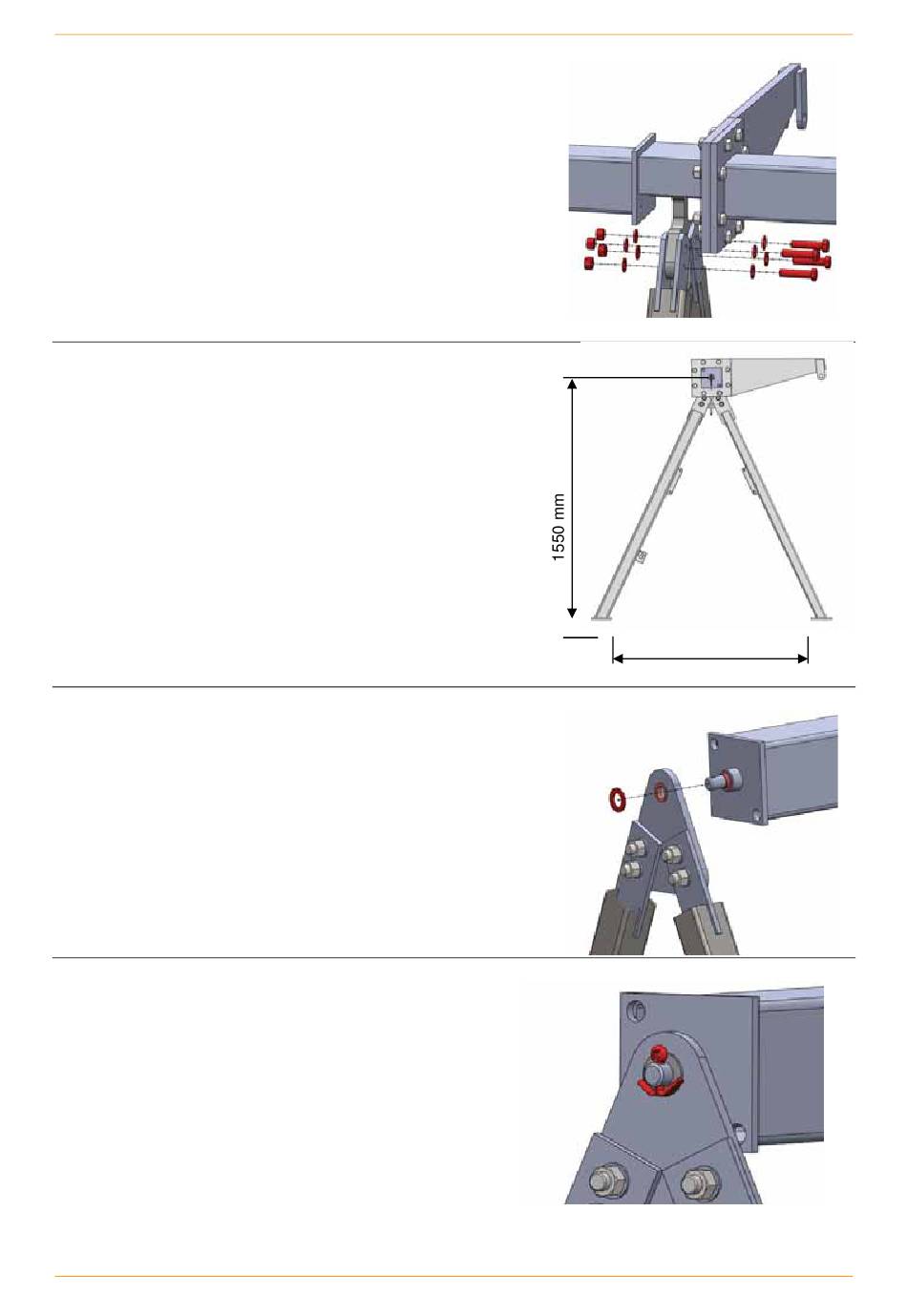

2. Montar los puntales de soporte con cuatro tornillos
M16x80, ocho arandelas y cuatro tuercas, hacia el lado de
la brida del tubo central. Las uniones por tornillos sólo
necesitan ser apretadas manualmente.
3. Asegurar una distancia de 1275 mm entre las zonas
interiores de las placas base. A continuación, apriete los
tornillos.
Comprobar: la distancia entre el orificio central del soporte y
el suelo debe ser de 1,55 m.
Par de apriete: 200 Nm
1275 mm
4. Montar los puntales de soporte exteriores, con la placa
soporte hacia delante, en los ejes exteriores de los tubos
centrales. Montar una arandela M20 detrás de cada uno.
5. Inserte el pasador en el agujero del eje y doblar hacia
arriba como se muestra para asegurar los dos extremos.
