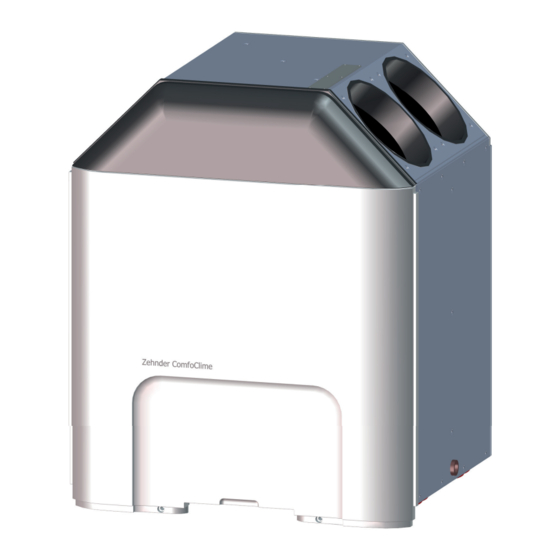

Zehnder ComfoClime 24 Manual De Usuario
Ocultar thumbs
Ver también para ComfoClime 24:
- Manual del usuario (64 páginas) ,
- Manual del instalador (24 páginas) ,
- Manual de instalador (20 páginas)
Manuales relacionados para Zehnder ComfoClime 24
Resumen de contenidos para Zehnder ComfoClime 24
- Página 1 Radiadores decorativos Ventilación interior agradable Techo con calefacción y refrigeración Soluciones de aire limpio Manual de usuario ComfoClime 24 ComfoClime 36 1 - ES...
-
Página 2: Tabla De Contenido
Índice Prefacio ........................... 3 1 Instalación........................4 2 El suministro ........................5 2.1 Circunstancias especiales ..................12 2.2 Ajustes ........................14 3 La página de inicio ....................... 17 4 El menú principal ......................18 5 Sus dispositivos ......................19 6 El Thermal profiler ......................21 7 Escenarios ........................ -
Página 3: Prefacio
Riesgo de comprometer el rendimiento o dañar el sistema de ventilación/riesgo de lesiones personales. ¡Precaución, peligro eléctrico! Zehnder Group International - Via G. di Vittorio 6 - 41011 Campogalliano (MO), Italia T +39 059 978 62 00 - F +39 059 978 62 01 3 - ES... -
Página 4: Instalación
1 Instalación Para configurar y manejar el ComfoClime, el usuario debe instalar la app ComfoClime Control descargándola desde Google Play o Apple Store. Una vez instalada, la aplicación aparecerá entre las aplicaciones del teléfono con su icono pertinente: ES - 4... -
Página 5: El Suministro
2 El suministro Al iniciar la aplicación por primera vez, se pedirá al usuario que detecte el ComfoClime y lo conecte a su red WiFi doméstica (si está disponible). El ComfoClime solo puede controlarse a través de la aplicación ComfoClime Control. En caso de que el usuario no tenga una red Wifi funcionando en la casa, existe igualmente la posibilidad de conectarse al ComfoClime: a través de la conexión Bluetooth o a través de una red Wifi local generada por el ComfoClime. -
Página 6: Advanced Configuration
ACCIÓN IMAGEN En la siguiente página, el usuario puede elegir si desea realizar una nueva instalación o conectar un dispositivo ComfoClime ya instalado. Si no aparece ningún dispositivo ComfoClime en la lista, el usuario debe pulsar en Connecta new device to the WiFi. Consejo: se ruega comprobar que, en la configuración de su teléfono móvil, su WiFi permite añadir dispositivos adicionales. - Página 7 Allow while using app. La aplicación encontrará la señal Bluetooth emitida por el ComfoClime y pedirá permiso para hacer el emparejamiento. Nota: Elija la señal Bluetooth del ComfoClime de Zehnder disponible («Zehnder_34ab9571dd55» en este caso) presionando sobre ella. 7 - ES...
- Página 8 ACCIÓN IMAGEN Pulse en Pair para conectar ComfoClime y el smartphone a través del Bluetooth. A partir de ahora, el dispositivo ComfoClime y la aplicación estarán conectadas a través del Bluetooth. Mientras no se active la conexión Wifi, los dos siguen vinculados a través del Bluetooth.
- Página 9 ACCIÓN IMAGEN Go to WiFi settings es útil para comprobar si el smartphone está conectado a la misma red Wifi que usará el dispositivo ComfoClime. Search De lo contrario, basta con tocar en para que aparezca una lista de todos los ComfoClime que ya están correctamente conectados a la WiFi seleccionada.
- Página 10 ACCIÓN IMAGEN Una vez que el dispositivo aparezca en el campo «Select your Zehnder hub», pulse sobre él para establecer la conexión entre este y la red WiFi. Por defecto, el dispositivo se llama «ComfoClime». Pulsando en el nombre del equipo, el usuario entrará...
- Página 11 ACCIÓN IMAGEN Ahora la aplicación ha encontrado y registrado el dispositivo en ella y se puede finalizar el procedimiento de nombramiento reasignando un nuevo nombre si se desea e incluyendo (no es obligatorio) una dirección, ciudad, país y un icono personalizado. Se acaba al pulsar el botón «Save».
-
Página 12: Circunstancias Especiales
2.1 Circunstancias especiales ACCIÓN IMAGEN Si no se puede conectar a través de WiFi o Bluetooth, hay otra forma de establecer la conexión entre la app y la unidad. En cuanto a la página inicial (que se puede volver a abrir desde el lateral derecho), en la parte inferior se encuentra el botón de Advanced configuration... -
Página 13: Importante
ACCIÓN IMAGEN IMPORTANTE: la contraseña para acceder a la red local es Zehnder1. Una vez que el dispositivo móvil está conectado a la misma red local, es posible continuar como en el procedimiento para redes WiFi normales, es decir, eligiendo la red llamada Zehnder_xxxxxxxxxxxx entre las encontradas y a continuación, confirmando la elección tal y como se explica en la página 7. -
Página 14: Ajustes
2.2 Ajustes ACCIÓN IMAGEN Cuando es necesario un reinicio, se puede Settings proceder accediendo a la página de desde el menú principal. De esta manera, es posible un reinicio «soft», equivalente a desenchufar la unidad. Al pulsar en Settings aparecerán dos nuevas pestañas: •... - Página 15 ACCIÓN IMAGEN Para habilitar acceso controles avanzados, es necesario introducir el PIN 4210 y luego, pulsar en Next. La aplicación vuelve automáticamente a la página de Apartment select (Selección de apartamentos) y el resultado será visible en la página del Thermal profile (Perfil térmico). 15 - ES...
- Página 16 ACCIÓN IMAGEN Al seleccionar la opción «Soft Reset» aparecerá un mensaje de advertencia recomendando al usuario que espere hasta que la unidad se reinicie completamente. Pulse en «Confirm» para continuar. Aparecerá una nueva opción de menú llamada Soft reset. Al seleccionar esta opción aparecerá un mensaje de advertencia recomendando al usuario que espere hasta que la unidad se reinicie...
-
Página 17: La Página De Inicio
3 La página de inicio POS. DESCRIPCIÓN Menú principal Modo ComfoClime: Ola azul=REFRIGERACIÓN; Ola roja=CALEFACCIÓN; NONE= el dispositivo no está funcionando. Preajuste del flujo de aire de ComfoAir Q: Se pueden seleccionar las tres velocidades del sistema ComfoAir Q con solo pulsar en el icono circular. -
Página 18: El Menú Principal
4 El menú principal ACCIÓN IMAGEN Al pulsar el icono de los 4 puntos en la esquina superior izquierda de la aplicación, aparecerá el menú principal. Es posible navegar por todas las páginas de la aplicación con solo pulsar sobre sus nombres. En la esquina inferior derecha del menú... -
Página 19: Sus Dispositivos
5 Sus dispositivos ACCIÓN IMAGEN En la página «Your Devices» se enumeran todos los dispositivos conectados al sistema ComfoNet. El ComfoAir Q y el ComfoClime deben estar ComfoAir Q presentes todo el tiempo; otros dispositivos son complementarios, por lo que solo pueden aparecer cuando están instalados. - Página 20 ACCIÓN IMAGEN La subpágina de la unidad ComfoClime muestra: • el modo de trabajo (Auto o Manual pulsando el botón de la esquina superior izquierda); • la temperatura interior; • el interruptor de modo de trabajo (Power, Comfort, Eco); • la temperatura del aire de suministro.
-
Página 21: El Thermal Profiler
Manual: en manual, al pulsar los iconos, puede forzar la estación según sus necesidades. Los umbrales solo pueden ser ajustados por el personal del servicio técnico de Zehnder durante la configuración de la instalación. Los ajustes se pueden hacer en la configuración avanzada. - Página 22 ACCIÓN IMAGEN temperatura de confort es el punto de consigna correspondiente al perfil seleccionado: MODO VALOR POWER 23° calefacción/ 23° refrigeración COMFORT 21° calefacción/ 25° refrigeración 19° calefacción/ 27° refrigeración punto de inflexión es el valor de Tpma a partir del cual la curva del punto de consigna empieza a cambiar linealmente del punto de consigna de la calefacción al de la refrigeración (o viceversa).
- Página 23 Este gráfico ayuda a comprender los diferentes valores mencionados anteriormente: En rojo la temporada de calefacción, en azul la de refrigeración y en medio la temporada intermedia (cuando el ComfoClime no funcionará). Recuerde consultar los umbrales y puntos de inflexión en el eje X y los puntos de consigna en el eje Y. POS.
-
Página 24: Escenarios
7 Escenarios El usuario puede escoger entre diferentes escenarios para planificar el programador semanal. La elección es entre: Este es el comportamiento estándar MODO NORMAL/ cuando no hay ningún otro escenario activo. La potencia térmica máxima de los dispositivos es del 100%. Cuando los habitantes de la vivienda están durmiendo, el sistema se enfoca en el bajo nivel de ruido y la renovación del aire para... - Página 25 8 El programador En esta página, el usuario puede programar el sistema para toda la semana, de lunes a domingo, para cada hora. El usuario puede elegir entre tres grupos de días para la programación: 5 días laborables (de lunes a viernes); fin de semana (sábado y domingo); toda la semana. La programación se realiza en cuatro pasos: PASO ACCIÓN...
-
Página 26: Notificación
Zehnder Sonda de temperatura de suministro del Placa HP Llame al servicio técnico de Zehnder sistema Clime averiada Sonda de temperatura de la entrada del Placa HP Llame al servicio técnico de Zehnder serpentín del sistema Clime averiada... -
Página 27: Actualizaciones De Firmware
10 Actualizaciones de firmware Your devices A través de la página se puede comprobar si las unidades están actualizadas a la última versión de firmware. Si está disponible un nuevo firmware, el ComfoAir Q o el ComfoClime aparece una nota debajo del icono correspondiente. - Página 28 PASO ACCIÓN IMAGEN La descarga no tardará más de un par de segundos, dependiendo de la velocidad de la conexión a Internet. completada, página muestra el 100% y la descarga de firmware completada, así como un nuevo botón en la parte inferior de la pantalla que dice «Upload firmware».
- Página 29 PÁGINA DEJADA EN BLANCO INTENCIONALMENTE 29 - ES...
