Resumen de contenidos para Frigicoll CCM-18A/N-E
- Página 1 MANUAL DE USUARIO MODBUS GATEWAY CCM-18A/N-E (K02-MODBUS) Muchas gracias por comprar nuestro producto. Antes de utilizar la unidad, lea este manual detenidamente y consérvelo para consultarlo en el futuro.
-
Página 2: Tabla De Contenido
Contenido Precauciones de seguridad ........ 3 Descripción general .......... 4 Introducción de uso ........... 6 Software reset ..........14 Apéndice (Tabla de correlación) ..... 14... -
Página 3: Precauciones De Seguridad
1. Precauciones de seguridad Los siguientes contenidos están indicados en el producto y el manual de operación, incluido su uso, precauciones contra daños personales y pérdida de bienes, y los métodos de uso correcto y seguro del producto. Después de comprender plenamente el siguiente contenido (identificadores e iconos), leer el cuerpo del texto y observar las siguientes reglas. -
Página 4: Descripción General

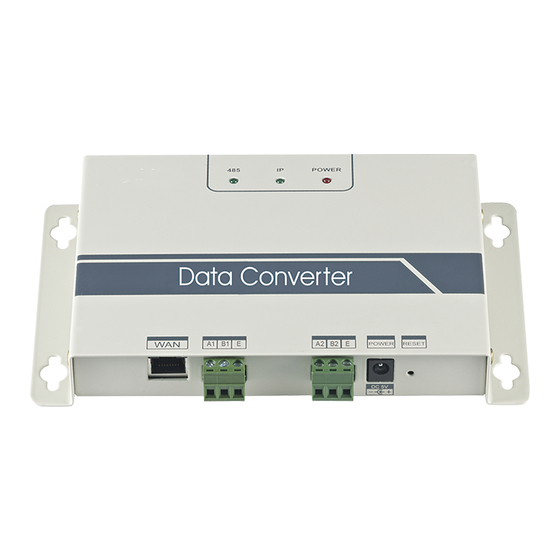

2. Descripción general 2.1Instrucciones Fig.2.1. Terminal de WAN˖ Conectar al switch por 5 tipos de cables de red para asegurarse de que PC puede acceder a la página web. A1B1E terminal˖ conectar a la unidad interior/exterior A2B2E terminal˖ Conectar con el puerto serial de la terminal. 2.2 Descripción de la arquitectura del sistema Admite dos tipos de unidad exterior con velocidades de transmisión de 600 y 4800. - Página 5 Modbus K1K2E Sistema Modbus Fig.2.2 Conexión a través de Modbus RTU: Modbus RTU Sistema Modbus K1K2E Fig.2.3...
-
Página 6: Código De Función
2.3. Código de función Código de función Función Nombre de función Leer Leer bobinas 0x01 Leer Leer registro de entrada 0x04 0x10 Escribir Escribir en el registro de la explotación 2.4 Respuesta anormal La unidad maestra envía solicitudes y espera la respuesta de la unidad esclava.Cuando no hay ningún error, la esclava responderá... -
Página 7: Adición De Múltiples Direcciones Ip
Fig.3.1 Después de la configuración, haga clic en el botón "Aceptar”. 3.1.2 Adición de múltiples direcciones IP Configurar una dirección IP estática antes de la adición de múltiples IP. Abra el diálogo de protocolo y elegir la pestaña "Avanzado". El cuadro de diálogo de configuración de TCP/IP se mostrará... - Página 8 Haga clic en "Add" en la barra de direcciones IP para agregar una dirección IP que esté en el mismo segmento que "192.168.1.200", por ejemplo, IP: 192.168.1.209 Máscara de subred 255.255.255.0 y hacer clic en "Aceptar". Configuración 3.2. En la barra de direcciones de Internet Explorer escriba http://192.168.1.200 (se recomienda usar IE). Elija "Configuración"...
-
Página 9: Consulta De Información Acondicionador De Aire
3.3 Consulta de información acondicionador de aire Elija " power winding " o " input register “(registro de entrada) en la página web para leer la información de la unidad de aire acondicionado. Cuando elija "power winding" será como la imagen de abajo. Fig.3.4 Cuando haga clic en el número de la dirección de la unidad interior o exterior, mostrará... - Página 10 Fig.3.5 La primera columna es la dirección, la segunda es el contenido y la tercera es el valor mostrado, por ejemplo, 17/0011, 17 es la visualización decimal, 0011 hexadecimal. Explicación de parte del contenido: Por ejemplo, la unidad exterior en estado en línea: 1/0001. Cuando cuando la unidad exterior nº 0 está en línea, su valor es 1/0001(decimal / hexadecimal), cuando la unidad exterior nº0 y nº...
- Página 11 Área de Control de aire acondicionado individual Control de grupo del sistema de refrigeración Fig.3.6 Área de control de aire acondicionado individual: el único control del acondicionador de aire. Elegir un único modo de ajuste y acondicionador de aire, velocidad del ventilador y la temperatura. Área de control única: elegir un único aparato de aire acondicionado, modo, velocidad del ventilador, temperatura y haga clic en "Aplicar"...
- Página 12 3.4 Equipo acceso superior 3.4.1 Modo de acceso informático superior Un sistema informático superior con protocolo Modbus puede comunicarse con modbus a través de Modbus TCP o Modbus RTU. Para obtener información detallada, consulte las Fig .2.2 y Fig. 2.3. 3.4.2 Acceso a “Debug”...
- Página 13 Haga clic en "Aceptar" cuando finalice la configuración. 2˅Conexión a través de Modbus/RTU Elegir RTU para conectarse, como se muestra a continuación: A PUERTO DE PC De acuerdo con los ajustes de Modbus en página web. Fig.3.9 3.4.2.3 Prueba Modbus software puede leer/escribir el contenido de la dirección correspondiente en la tabla de asignación.
-
Página 14: Software Reset
Tener escrito en el registro de la explotación, por ejemplo: Seleccionar el botón En la Fig.3.7, como se muestra a continuación: Cambiar el valor Dirección Modbus Dirección de registro de la explotación Una vez cambiado el valor, haga clic en el botón "Enviar" para finalizar la operación de escritura 4 El software reset Pulse el botón"reset"... - Página 15 202055101005...
