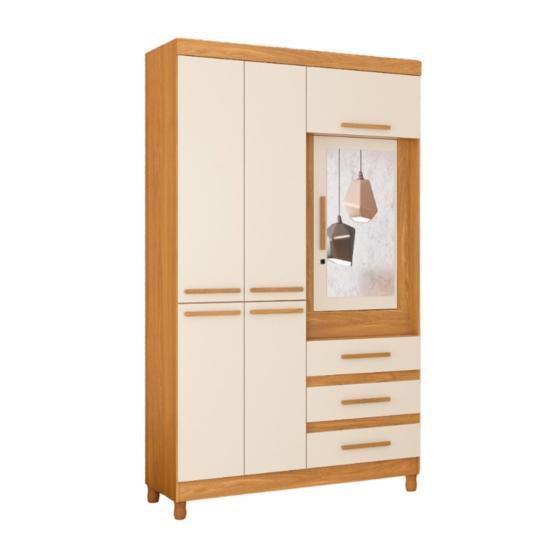

Albatroz moveis 4300 Manual De Instrucciones

DETALHAMENTO EXTERNO
EXTERNAL DETAIL | DETALLE EXTERNO
TABELA COR CÓDIGO
DESCRIÇÃO
COLOURS / COLORES DESCRIPTION|DESCRIPCIÓN
PL PLATINA PLATINA PLATINUM PLATINO
PR PRETO PRETO BLACK NEGRO
NOGAL
NO NOGAL NOGAL NOGAL
CAPUCCINO
CAP CAPUCCINO CAPUCCINO CAPUCCINO
TECA
TEK TEKA TEKA TEAK
FLORAL
FL FLORAL FLORAL FLORAL
BLANCO
BR BRANCO BRANCO WHITE
AZUL/ROSA
AZ/RS AZUL/ROSA AZUL/ROSA BLUE/ROSE
PLATINO/NEGRO
PL/PR PLATINA/PRETO PLATINA/PRETO PLAT-BLACK
NOGAL/CAP.
NO/CAP NOGAL/CAP. NOGAL/CAP. NOGAL/CAP.
TECA/NOGAL
TEK/NO TEKA/NOGAL TEKA/NOGAL TEAK/NOGAL
BLANCO/NEGRO
BR/PR BRANCO/PRETO BRANCO/PRETO WHITE/BLACK
QUADRIFLEX
20PÇS
A B
Cavilha - 6x30 madeira Parafuso 4,5x45
SCREW / TORNILLO
PEG / CLAVIJA
18PÇS
08PÇS
H Suporte prateleira plástico I Cantoneira J
SHELF SUPPORT / SOPORTE REPISA CORNER / RINCON
02PÇS 02PÇS
28
P Dobradiça canto Q Suporte oblongo
HINGE / BISAGRA SUPPORT / SOPORTE
LISTA DE PEÇAS
LIST OF PIECES / LISTA DE PIEZAS
DESCRIÇÃO DA PEÇA | DESCRIPTION | DESCRIPCIONES
Nº
01 LATERAL ESQUERDA LEFT SIDE
02 RODAPÉ FRONTAL FRONT FOOTWEAR
03 RODAPÉ TRASEIRO REAR BACKGROUND
04 LEFT BASE
BASE ESQUERDA
LEFT SHELF
05 PRATELEIRA ESQUERDA
SPLIT
06 DIVISÓRIA
VIEW OF THE DRAWER
07 VISTA DA GAVETA
DRAWER BASE
08 BASE GAVETEIRO
09 PRATELEIRA SUP. DIR. SHELF TOP RIGHT
10 CHAPÉU HAT
11 LATERAL DIREITA RIGHT SIDE
12 VISTA SUP.FRONTAL TOP FRONTAL VIEW
13 MOBILE SHELF
PRATELEIRA MÓVEL
SUPPORT DOOR. LEFT
14 PORTA SUP. ESQUERDA
SUPPORT DOOR. RIGHT
15 PORTA SUP. DIREITA
DOOR INF. LEFT
16 PORTA INF. ESQUERDA
DOOR INF. RIGHT
17 PORTA INF. DIREITA
18 QUADRO ESP. VERTICAL TABLE MIRROR VERTICAL
19 QUADRO ESP. HORIZONTAL TABLE MIRROR HORIZONTAL
20 PORTA DO ESPELHO DOOR OF THE MIRROR
21 ESPELHO MIRROR
ROCKER DOOR
22 PORTA BASCULANTE
BACKGROUND
23 FUNDO
DRAWER FRONT
24 FRENTE DA GAVETA
DRAWER SIDE
25 LATERAL DA GAVETA
26 TRASEIRO DA GAVETA DRAWER BACK
27 FUNDO DA GAVETA DRAWER BACKGROUND
32 VISTA SUP. (OPCIONAL) TOP VIEW (OPTIONAL)
33 VISTA GAV. (OPCIONAL) DRAWER VIEW (OPTIONAL)
Prepare as peças 07,12,08 utilizando as ferragens (A,D,H,J
PASSO
32).Prepare as peças 17,18,19,20,23 e 25) utilizando as
1
ferragens (C,E,F,O,P,L, e N).Colar a peça 24 na peça 23.
08PÇS 02PÇ
A N
04PÇS 10PÇS
J
C O
02PÇS
18PÇS
P
D
22PÇS 03PÇS
06
E
29
04PÇS
H
F
32
04PÇS
D
H
D
08PÇS
32
J
01PÇ
L
J
PASSO Fixe as peças 5 e 4 na peça 1 ultilizando a ferragem (B).
2 Fixe a peça 06 nas peças 4 e 5 utilizando a ferragem (B).
Fix the 5 & 4 in the 1 using (B). Fix the 06 in the 4 & 5 using (B).
STEP 2
Fije las 5 y 4 en la 1 usando (B). Fije la 06 en la 4 y 5 usando (B).
PASO 2
08PÇS
B
06
01
05
B
B
04
B
B
GR FUSION SOLTEIRO
REF.4300
WARDROBE | ROPERO
14
16
INSTRUÇÃO MONTAGEM PRODUTO
INSTRUCTION TO ASSEMBLE
CODE
INSTRUCIONES DE MONTAJE
separe as peças e acessórios de maneira
17
01
Separate parts and accessories
45
Separe las piezas y accesórios
07
66
Forrar o chão com o papelão das embalagens
43
Paper floor with packing
06
Revista el piso con la embalaje
59
28
É necessário 01 pessoa para montar o produto
42
Is necessary 01 person to assemble
65
Es necesário 1 persona para montaje
19
O produto deve ser a montado por um profissional
67
qualificado
The product must be assembly by a professional
El producto debe ser assemblado por un
professinal calificado
Ferramentas necessárias
(não fornecidas)
Not include tools / No herramientas
LISTA DE ACESSÓRIOS E FERRAGEM
ACCESSORIES LIST | LISTA DE ACCESORIOS
38PÇS 30PÇS
C D Parafuso -3,0x10
Parafuso -3,5x28
SCREW / TORNILLO
SCREW / TORNILLO
01PÇ
08PÇS
Porca cilindrica K Sache cola 20g L Kit fechadura metal
NUT / TUERCA GLUE / GOMA LOCKER KIT
01PÇ 03PÇS
30
Bastão de alumínio 580mm 29 Kit corrediça 350mm metal Pé regulável 80 plástico
BAT / BASTÓN SLIDER / CORREDERA REGULABLE FEET / PIÉS REGULABLES
CEDRO PL/PR
LATERAL IZQUIERDO
4300.82 4300.17
ZOCALO FRONTAL
4300.79 4300.17
ZOCALO TRAZERO
CRU
BASE IZQUIERDA
4300.82 4300.17
REPISA IZQUIERDA
4300.82 4300.17
PARTICIÓN
4300.82 4300.17
VISTA CAJÓN
4300.79 4300.01
BASE CAJONERA
4300.79 4300.17
REPISA DERECHA SUPERIOR
4300.82 4300.17
SOMBRERO
4300.82 4300.17
LATERAL DERECHO
4300.82 4300.17
VISTA SUPERIOR FRONTAL
4300.79
4300.17
REPISA MÓVIL
4300.82 4300.17
PUERTA SUP. IZQUIERDA
4300.82 4300.01
PUERTA SUP. DERECHO
4300.82 4300.17
PUERTA INF. IZQUIERDA
4300.82 4300.01
PUERTA INF. DERECHO
4300.82 4300.17
TABLA ESPEJO VERTICAL
4300.82 4300.17
TABLA ESPEJO HORIZONTAL
4300.82 4300.17
PUERTA DEL ESPEJO
4300.82 4300.01
ESPEJO
-
PUERTA BASCULANTE
4300.82 4300.17
FONDO
4300.43 4300.43
FRENTE CAJÓN
4300.82 4300.17
LATERAL CAJON
4300.06 4300.17
FONDO CAJÓN
4300.06 4300.17
BASE CAJÓN
4300.43 4300.43
VISTA SUPERIOR (OPCIONAL)
-
VISTA CAJON (OPCIONAL)
-
LISTA COR ACESSÓRIO / COLOURS / COLORES ACCESORIO
DESCRIÇÃO ACESSÓRIO PL/PR
B - PARAFUSO 4,5x45 mm PRETO
B - SCREW BLACK
B - TORNILLO NEGRO
S - PÉ REGULÁVEL PLATINA
S - REGULABLE FEET PLATINUM
S -PIES REGULABLES PLATINO
N - PUXADOR CROMADO CROMADO
N - HANDLE CHROME
N - JALADORES CROMO
Prepare the pieces 07,12,08 using the tools (A,D,H,J, 32).
STEP 1
Prepare the 17,18,19,20,23 & 25) using the (C,E,F,O,P,L,
& N). Glue the 24 in the 23.
E
14
O
15
11
H
D
E
16
O
17
PASSO Fixe as peças 8,9,18,19 e 22 na peça 6 utilizando a ferragem (B).Fixe a peça 11 nas peças 8,9,e
3 19 utilizando a ferragem (B).Em caixar as peças 7 entre as peças 6 e 11.
Fix the 8,9,18,19 & 22 in the 6 using (B). Fix the 11 in the 8,9 & 19 using (B). To fit the 7
STEP 3
between the 6 & 11.
Fije las 8,9,18,19 y 22 en la 6 usando (B). Fije la 11 en las 8,9 y 19 using (B). Encaje la 7
PASO 3
entre las 6 y 11.
15PÇS
B
B
B
B
B
DETALHAMENTO INTERNO
DETALHAMENTO INTERNO
INTERNAL DETAIL | DETALLE INTERNO
12
10
22
20 09
28
18
15
18
21
13
06
01
este e 08
08
05
19
13 07
17 24
03
04
02
CUIDADO PARA CONSERVAÇÃO E LIMPEZA DO MÓVEL
CARE FOR STORAGE AND CLEAN
CUIDADO DE CONSERVACIÓN Y LIMPIEZA
O peso máximo de carga informado refere-se a objetos distribuido
organizada de maneira uniforme sobre toda área de contato da peça.
kg
Set maximum weight load refers to distirbuido objects
uniformly over the entire contact area of the workpiece.
Conjunto de carga máxima de peso se refiere a distirbuido objetos
uniformemente sobre toda el área de contacto de la pieza de trabajo.
Não molhar o móvel e não expor em lugar úmido
Do not wet the mobile and do not expose in a wet place
No moje el móvil y no exponer en un lugar húmedo
Não expor o móvel próximo de fontes de calor
Do not expose the mobile near heat sources
No exponga cerda de las fuentes de calor
Não usar produtos abrasivos.
Do not use abrasive products.
No utilice productos abrasivos.
Limpe com flanela limpa e seca.
Cleaning with clean water and dry cloth.
La limpieza con un paño limpio y seco.
64PÇS 52PÇS
36PÇS
E Parafuso -3,5x12 F Parafuso - 4,0x14
SCREW / TORNILLO SCREW / TORNILLO
09PÇS
1PÇ 09PÇS
M
Junção traseira metal N puxador
BACKGROUND JUNCTION HANDLE / JALADOR
04PÇS 01PÇ 01PÇ
31 Pistão a gás
V
Logomarca
PISTÓN
MAT.
TEK/NO NO/CAP QUADRIFLEX
PRIMA
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
CRU CRU CRU 4300.59 MDP
4300.66 4300.45 4300.06
MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.45 4300.07 4300.59 MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.59 MDP
4300.66 4300.45 4300.06 MDP
4300.45 4300.07 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.45 4300.07 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.45 4300.07 4300.06 MDP
- - - ESPELHO
-
4300.66 4300.45 4300.06 MDP
4300.43 4300.43 4300.43 TRRE
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.66 4300.45 4300.06 MDP
4300.43 4300.43 4300.43 TRRE
- - - 4300.19 MDP
- - - 4300.19 MDP
TEK/NO NO/CAP QUADRIFLEX CEDRO
BRANCO PRETO BRANCO PRETO
WHITE BLACK WHITE BLACK
BLANCO NEGRO BLANCO NEGRO
TEKA NOGAL BRANCO CEDRO
NOGAL WHITE CEDAR
TEAK
NOGAL BLANCO CEDRO
TECA
CROMADO BRANCO
CROMADO
CHROME CHROME WHITE CHROME
CROMO CROMO BLANCO CROMO
Prepare las piezas 07,12,08 usando las herrages (A,D,H,J
32). Prepare las 17,18,19,20,23 y 25) usando (C,E,F,O,P,L,
PASO 1
y N). Pegar la 24 en la 23.
20
F
21
P
C
N
E
L
A
A
06
B
09
B
18
B
B
19
B
07
B
07
B
08
11
26
25
27
25
24
80PÇS
G Prego - 10x10
NAIL / CLAVO
10PÇS
O Dobradiça metal
HINGE / BISAGRA
MEDIDAS QTDE
2000x450x12 01
1192x88x15 01
1192x88x15 01
602x450x12
01
590x450x12 01
1818x450x12 01
590x65x15 02
590x450x12 01
590x450x12 01
1192x450x12 01
2000x450x12 01
1216x72x15
01
590x358x12 02
1070x298x15 01
1070x298x15 01
765x298x15 01
765x298x15 01
826x68x15 02
590x120x15 01
820x446x15 01
700x360x03
01
598x299x15 01
1842x605x03 02
598x160x15 03
350x120x12 06
541x88x12 03
552x356x03 03
1216x72x15 01
590x65x15 01
N
22
C
E
O
A
07
A
07
B
11
