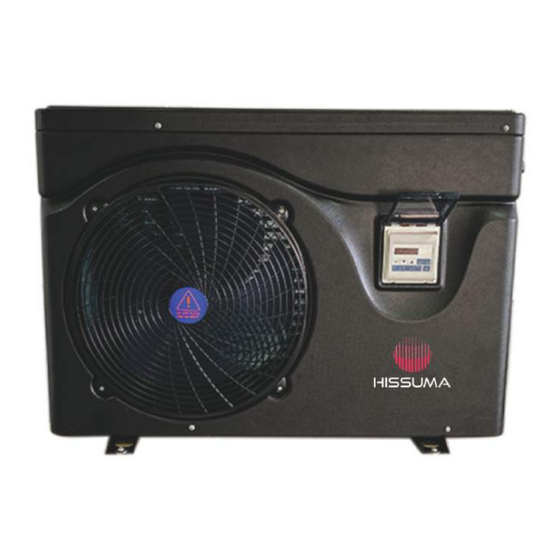

Bomba de calor de fuente de aire
Este manual se aplica al modelo: BLN-012TA1
Lea atentamente antes de la instalación u operación.
HISSUMA LATAM
www.hissuma-solar.com.ar
Int. Juan Lumbreras 1800 / General Rodríguez / Buenos Aires / Argentina
Tel.(011) 6009 5900
comercial@hissuma-solar.com.ar
Bomba de calor para
calefacción y refrigeración

Publicidad

loading

Resumen de contenidos para HISSUMA SOLAR BLN-012TA1

  • Página 1 Bomba de calor de fuente de aire Bomba de calor para calefacción y refrigeración Este manual se aplica al modelo: BLN-012TA1 Lea atentamente antes de la instalación u operación. HISSUMA LATAM www.hissuma-solar.com.ar Int. Juan Lumbreras 1800 / General Rodríguez / Buenos Aires / Argentina Tel.(011) 6009 5900...
  • Página 2 Lista de empaque Nro. Cant. Descripción 1 pieza Bomba de calor 1 pieza Controlador 1 pieza Cable del controlador 1 pieza Manual de instrucciones 1 pieza Goma antivibración HISSUMA LATAM www.hissuma-solar.com.ar Int. Juan Lumbreras 1800 / General Rodríguez / Buenos Aires / Argentina Tel.(011) 6009 5900 comercial@hissuma-solar.com.ar...
  • Página 3 Notas Nota: 1. Lee atentamente el manual de instrucciones antes de la instalación o operación. 2. La bomba de calor debe ser instalada por un instalador profesional. 3. Siga estrictamente el manual de instrucciones cuando instale la bomba de calor. 4.
  • Página 4 Instrucciones para el usuario 1. Utilice un interruptor de fuga eléctrica, de lo 2.Asegúrese de que la protección contra fugas contrario, puede producirse una descarga El interruptor está conectado de forma segura. eléctrica, un incendio, etc. Si el cableado es no está seguro, puede causar una descarga eléctrica, calor o fuego.
  • Página 5 Lea atentamente las etiquetas de la máquina. Si durante el uso se encuentran condiciones anormales como ruido anormal, olor, humo, aumento de temperatura, fugas eléctricas, fuego, etc., corte la energía inmediatamente y comuníquese con nuestro centro de servicio al cliente local o distribuidor a tiempo para repararlo.
  • Página 6 6) Los parámetros de funcionamiento de la máquina y el valor de ajuste del dispositivo de protección han sido establecidos por el fabricante. Los usuarios no deben cambiar el valor establecido de forma arbitraria y no deben cortocircuitar el cable del dispositivo de protección.
  • Página 7 Instrucción de operación 1. Panel de control ENCENDIDO / APAGADO: enciende o apaga la bomba de calor Temporizador: tiempo para encender o apagar la bomba de calor ARRIBA: Ajuste la temperatura más alta Abajo: establecer la temperatura más baja Modo: calefacción por suelo radiante, calefacción o refrigeración por radiador Establecer: establecer parámetros de back-end 2.
  • Página 8 Modo de calefacción por suelo radiante Modo de calefacción Modo de enfriamiento 2.3 Congurar la temperatura de entrada del agua En el estado de encendido, después de desbloquear, presione el botón "Arriba" o "Abajo" para ajustar la temperatura de ajuste. 2.4 Ajuste del reloj 2.4.1 Ingrese la conguración del reloj: cuando el controlador esté...
  • Página 9 Pantalla LCD: el icono de refrigeración parpadea y la zona de temperatura muestra el valor de la temperatura de evaporación. 2.8 Modo de vaciado de vías navegables En el estado apagado, presione el botón "Modo" + el botón "Abajo" simultáneamente durante 5 segundos para ingresar;...
  • Página 10 Dimensión 1. Dimensión 2. Diagrama explosivo Cubierta superior Partes eléctricas Piezas de tuberías y válvulas Cubierta lateral trasera Tanque de alta eciencia Compresor Bandeja inferior Portada izquierda Portada derecha HISSUMA LATAM www.hissuma-solar.com.ar Int. Juan Lumbreras 1800 / General Rodríguez / Buenos Aires / Argentina Tel.(011) 6009 5900 comercial@hissuma-solar.com.ar...
  • Página 11 Consulte la sección de descripción de “Instalación eléctrica” de este manual para seleccionar el tamaño del cable. Modelo Tamaño de entrada / salida de agua BLN-012TA1 DN25 (macho) 1.3 Otros materiales de instalación a) Fije el soporte de la tubería y la abrazadera de la tubería de conexión...
  • Página 12 2. Instalación de bomba de calor 2.1 El espacio de instalación de la máquina cumple con los siguientes requisitos esquemáticos para garantizar la circulación y el mantenimiento normales del aire; 2.2 La ubicación de la máquina debe mantenerse alejada del calor, el vapor o los gases inamables; 2.3 No instale la máquina en lugares con viento fuerte o polvo;...
  • Página 13 3. Pasos de instalación específicos de la unidad exterior 3.1 Instale la unidad sobre una supercie sólida, como hormigón, y la supercie de carga o el soporte de montaje deben cumplir con los requisitos de resistencia; 3.2 Fije la unidad exterior al soporte de montaje con pernos y tuercas y manténgala nivelada; 3.3 Si se instala en una pared o en un techo, el soporte debe jarse rmemente para evitar daños causados por terremotos o vientos fuertes;...
  • Página 14 4.3 Instrucción de tubería Válvula de 3 vías Válvula 2 vías Válvula 2 vías Válvula de evacuación de aire Distribuidor de agua Colector de agua Válvula 2 vías Observaciones: 1) Se permite el mismo diseño de tubería para distribuir el agua de manera uniforme; 2) El sistema debe estar equipado con una válvula de suministro de agua automática, y el punto más alto del sistema de agua debe estar equipado con una válvula de alivio de presión automática;...
  • Página 15 4.5 Instrucciones de instalación de la tubería de agua 4.5.1 Instalar todas las tuberías de agua; 4.5.2 Verique si hay alguna fuga de agua en las tuberías presurizadas; 4.5.3 Limpiar las tuberías de agua. 4.6 Pasos para el vaciado del agua de alimentación y de la tubería de agua: 4.6.1 Abra la válvula de alivio de presión en el distribuidor de agua y todas las válvulas;...
  • Página 16 (mA) energía (mm2) BLN-012TA1 220V/50Hz 30mA Instrucciones de conexión del cable de alimentación y del cable de señal 6.1 Retire la cubierta frontal de la máquina y conecte el cable al bloque de terminales correspondiente de acuerdo con el diagrama de cableado eléctrico para conrmar que la conexión es segura.
  • Página 17 Diagrama de cableado eléctrico Entrada de alimentación HISSUMA LATAM www.hissuma-solar.com.ar Int. Juan Lumbreras 1800 / General Rodríguez / Buenos Aires / Argentina Tel.(011) 6009 5900 comercial@hissuma-solar.com.ar...
  • Página 18 Diagrama de cableado Bloque de terminales TB1 Bloque de terminales TB2 (diagrama de cableado del usuario) (diagrama de cableado de usuario 2) Fuente de alimentación: 380V / 3N / 50Hz R.S.T: cable vivo utiliza cable de cobre: el diámetro no es menos de 6 mm2;...
  • Página 19 Puesta en servicio 1. Precauciones antes de la puesta en servicio 1.1 ¿Está la máquina instalada correctamente? 1.2 ¿El cableado y las tuberías son correctos? 1.3 Si las tuberías de agua están vacías o no; 1.4 Si se ha perfeccionado el aislamiento térmico; 1.5 ¿El cable de tierra está...
  • Página 20 3.4 Corte de energía Si hay un corte de energía durante el funcionamiento, la máquina se detendrá corriendo. Antes del corte de energía, el controlador memoriza automáticamente el estado de ENCENDIDO / APAGADO de la máquina. Después de volver a encender, el controlador enviará una señal de ENCENDIDO / APAGADO a la máquina de acuerdo con el estado de la memoria antes de un corte de energía para garantizar que la máquina se recupere al estado anterior de una falla de energía anormal.
  • Página 21 Análisis de resolución de problemas Código de error Descripción de la falla Causas de fallas Fase de alimentación E 01 incorrecta PCB fallida Falta la fuente de E 02 Falta de suministro de energía de fases alimentación de fase PCB fallida 1.
  • Página 22 Código de error Descripción de la falla Causas de fallas 1. Fallo del interruptor de baja presión 2. Falta de refrigerante 3. El ventilador no funciona normalmente Fallo de baja presión E 10 4. Existe un bloqueo en las tuberías de refrigeración.
  • Página 23 Causa de Descripción de la falla Código de error la falla E 34 Fallo de corriente de fase del compresor E 35 Sobrecalentamiento del radiador para detener la máquina E 37 Sobretensión del bus de CC E 38 DC bus bajo voltaje 1.Falla de la placa E 39...
  • Página 24 Instrucciones de mantenimiento 1. La máquina está equipada con una válvula de aguja de inspección en la aspiración y el escape. tubería. El personal de mantenimiento puede conectar el manómetro para comprobar la alta y condiciones de baja presión del sistema. 2.
  • Página 25 Especicaciones Modelo No. BLN-012TA1 Fuente de alimentación 220V / 1 / 50Hz Capacidad de calefacción en A7 / W35 Capacidad de calefacción 10,5 (3,2-12,1) kW Entrada de energía 2.53kW 4.15 Capacidad de calefacción en A7 / W55 Capacidad de calefacción...
  • Página 26 Capacidad de calefacción (temp del agua 35°C) Capacidad de calefacción (temp del agua 41°C) Capacidad de calefacción (temp del agua 55°C) Temperatura del ambiente (°C) Gráco COP BLN-012TA1 COP (temp del agua 35°C) COP (temp del agua 41°C) COP (temp del agua 55°C) Temperatura del ambiente (°C)
  • Página 27 Servicio post - venta El servicio postventa de nuestros productos se realiza de acuerdo con regulaciones estatales relevantes. Dentro del alcance del período de garantía, si el La máquina no funciona correctamente con un uso razonable, póngase en contacto con vendedor.
