Grandstream Networks, Inc.
126 Brookline Ave, 3rd Floor
Boston, MA 02215. USA
Tel : +1 (617) 566 - 9300
Fax: +1 (617) 249 - 1987
www.grandstream.com

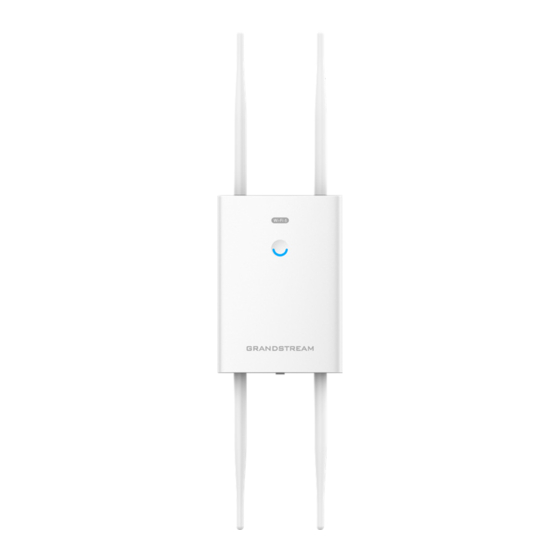

GWN7664LR
High-Performance Outdoor Long-Range
Wi-Fi 6 Access Point
Quick Installation Guide
please visit www.grandstream.com
Publicidad
Manuales relacionados para Grandstream GWN7664LR
Resumen de contenidos para Grandstream GWN7664LR
- Página 1 Grandstream Networks, Inc. 126 Brookline Ave, 3rd Floor Boston, MA 02215. USA Tel : +1 (617) 566 - 9300 Fax: +1 (617) 249 - 1987 www.grandstream.com GWN7664LR High-Performance Outdoor Long-Range Wi-Fi 6 Access Point Quick Installation Guide please visit www.grandstream.com...
- Página 2 Content English.................1 简体中文................7 Español................13 Français................19 Deutsch................25 Italiano................31 Polski................ 3 7 Português................ 4 3 Русскй................49...
- Página 3 Straps Bracket (PoE/PoE+) Switch 4x Antennas HARDWARE INSTALLATION GWN7664LR GWN7664LR can be mounted on the wall or on a metal bar, Please 4x Screws 4x Expansion Access point (PM 3.0 x 7) Screws refer to the following steps for the appropriate installation.
- Página 4 5. Straighten out the end of the metal straps and slide it through the back of the base bracket. 5. Attach the GWN7664LR access point by securing the Base Bracket with the expansion screws on the wall. 6. Wrap the metal strap around the pole and use a flathead screwdriver to tighten the locking mechanism by turning it clockwise.
- Página 5 4. Click on Manage Device to be redirected directly to the GWN- 7664LR’s configuration interface, or type in manually the displayed IP GWN7664LR can be used as standalone access point out of box, or after address on your browser. factory reset with Wi-Fi enabled by default.
- Página 6 概述 GWN7664LR 端口 GWN7664LR是一款具有防水和耐高温特性的无线接入点，可为户外场 景提供大范围Wi-Fi信号覆盖的解决方案。采用4×4:4 MU-MIMO束波成 形技术和精密的天线设计，以扩大网络吞吐量、实现高达300米的Wi-Fi 覆盖范围。为了安装和管理更便捷，GWN7664LR既支持使用无控制器 的分布式网络管理设计，内嵌AC控制器（嵌入Web用户界面中），也 支持GWN.Cloud和GWN Manager以实现大规模的部署管理。凭借高级 QoS、低延时实时应用、512+客户端接入、集成PoE/PoE+双千兆网络端 口，GWN7664LR成为了中高级用户密码的中等无线网络环境部署的理 想选择。 注意事项 端口 描述 不要尝试打开，拆解或修改设备。 NET/POE 以太网 RJ45 port (10Mbps /100Mbps /1Gbps 2.5G /2.5Gbps) 支持PoE/PoE+. 不要将本设备暴露在温度-30℃至60℃的工作环境或 -30℃至 NET/POE 70℃的 存环境以外。 以太网RJ45端口（10/100 /1Gbps），连接至路由器或另 支持PoE/PoE+. 一 个GWN76xx。 不要将本设备暴露在环境湿度超过如下范围外的环境中：10- RESET 恢复出厂设置按钮。...
- Página 7 纵杆安装 壁挂式安装 1. 将以太网电缆（RJ45）连接到正确的GWN7664LR端口并合上后盖。 1. 将以太网电缆（RJ45）连接到正确的GWN7664LR端口并合上后盖。 2. 将天线对准天线连接口并顺时针拧紧。 2. 将天线对准天线连接口并顺时针拧紧。 3. 使用机牙螺丝（PM3.0 7）将安装支架固定在GWN7664LR后壳 3. 使用机牙螺丝（PM3.0 7）将安装支架固定在GWN7664LR后壳 上。 上。 4. 逆时针旋转闭锁机制打开金属捆带。您可徒手打开或者借助一字螺丝 4. 在墙上依照安装支架上的定位孔位置钻4个孔,并在每个孔中打入膨胀 螺丝。 刀。 5. 将安装支架用膨胀螺丝拧紧在墙上以完成安装。 5. 拉直捆带的一端并将其穿过安装支架的背部。. 6. 用捆带围住安装杆并借助一字螺丝刀顺时针拧紧闭锁机制。 墙 竿 ~10~...
- Página 8 连接到GWN7664LR默认的无线网络 点击Manage Device（管理设备）后，将直接跳转到GWN7664LR的 配置界面。或者也可以通过在浏览器中输入所查找到的GWN7664LR的IP 新的GWN7664LR会有默认的WiFi广播。 恢复出厂设置也能使默认Wi-Fi 地址。 启动。 5. 输入用户名和密码登录。 （默认管理员用户名为“ admin”，默认随 将GWN7664LR上电起机并连接至网络，GWN7664LR会广播默认的 机密码位于GWN7664LR的MAC标签上）。 SSID。该 SSID是基于GWN设备的MAC地址后六位以及一串随机密码。 注意： GWN7664LR的默认SSID和随机密码打印在设备的MAC地址贴纸 上。 访问配置页面 将电脑连接到GWN7664LR广播的无线网，或GWN7664LR所在的局域 网。就可以用以下的几种方式来发现并访问GWN7664LR的配置页面： 方法1：用MAC地址来发现GWN7664LR。 1. 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的MAC 备注： 地址。 在连接到GWN7664LR广播的SSID，或GWN7664LR所在的局域网的 ● 确认GWN7664LR并没有被配对到另一个GWN76XX无线 电脑上，用浏览器输入网址：https://gwn_<mac>.local。 AP，GWN7300路由器或者GWN Cloud，否则配置界面将会显示设 备 已配对，导致无法登陆配置页面。 入 比 如 ： 如 果 G W N 7 6 6 4 L R 的...
- Página 9 1x Soporte de PoE+) Straps lación Rápida Base 4x Antenas INSTALACIÓN DE HARDWARE El GWN7664LR puede ser montado en la pared o en una barra de metal. 4x Tornillos de 4x Tornillos Punto de expansión (PM 3.0 x 7) Acceso GWN7664LR Por favor, refiérase a los pasos siguientes para la instalación apropiada.
- Página 10 Soporte Base. 5. Fije el punto de acceso GWN7664LR asegurando el soporte de la 6. Envuelve la abrazadera de metal alrededor del poste y utilice un base con los tornillos de expansión en la pared.
- Página 11 Ingrese el nombre de usuario y la contraseña para iniciar sesión. Después de encender el GWN7664LR y establecer la conexión a la red, (El nombre de usuario de administrador predeterminado es “admin” el GXW7664LR emitirá un SSID predeterminado basado en su dirección y la contraseña aleatoria predeterminada se puede encontrar en la...
- Página 12 Web du produit. Il est égale- ment pris en charge par GWN.Cloud et GWN Manager, la plateforme de gestion Wi-Fi gratuite de Grandstream, sur site ou dans le nuage. Le GWN7664LR est le point d’accès Wi-Fi idéal pour le déploiement de la voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP...
- Página 13 5. Redressez l’extrémité des sangles métalliques et faites-la glisser à l’arrière du support de base. 5. Attachez le point d’accès GWN7664LR en fixant le support de base 6. Enroulez les sangles métallique autour du poteau et utilisez un avec les vis d’extension sur le mur.
- Página 14 IP affichée. Après la mise sous tension du GWN7664LR et connexion au réseau, le GWN7664LR diffusera un SSID par défaut en fonction de son adresse Entrez le nom d’utilisateur et le mot de passe pour vous connecter.
- Página 15 2x Montage 1x Montage- schellen lationsanleitung Sockel 4x Antennen HARDWARE-INSTALLATION Der GWN7664LR kann sowohl an der Wand, als auch an der Decke GWN7664LR 4x Schrauben (PM 3.0 x 7) Accesspoint 4x MontageSchrauben montiert werden. Beide Varianten sind nachfolgend beschrieben. ~25~...
- Página 16 Uhrzeigersinn drehen. Dies kann per Hand, oder mit einem passend- Fixieren Sie die Halterung lose. en Schraubendreher erfolgen. 5. Führen Sie nun den GWN7664LR Access-Point und die Basishalterung 5. Führen Sie die Schellen durch den bereits montierten Montage-Socke zusammen und ziehen Sie die Schrauben fest.
- Página 17 Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7664LR zu gelangen oder tippen Sie Sobald der GWN7664LR mit Strom versorgt und an das Netzwerk ang- einfach die angezeigte IP Adresse in die Adresszeile des Browsers.
- Página 18 PORTE GWN7664LR PANORAMICA Il GWN7664LR è un access point da esterno 802.11ax 4×4:4 Wi-Fi 6 per aziende medio-grandi che abbiano bisogno di una copertura a lungo rag- gio sia indoor che outdoor. E’ dotato di un rivestimento a prova di acqua e resistente al calore, dual-band 4×4:4 MU-MIMO con tecnologia DL/...
- Página 19 Quindi fissare una vite di espansione in ciascun foro. a testa piatta.. 5. Raddrizzare l’estremità delle cinghie metalliche e farlo scorrere attra- 5. Montare il GWN7664LR assicurando la staffa di base con le viti di verso il retro della staffa della base. espansione sulla parete.
- Página 20 COLLEGAMENTO DEL GWN7664LR ALLA RETE Wi-Fi Il tool scoprirà tutti i Punti di accesso GWN7664LR collegati alla rete PRE DEFINITA mostrando i loro indirizzi MAC e IP. 4. Fare clic su on Gestisci dispositivo per essere reindirizzati diretta- GWN7664LR può essere usato come punto di accesso indipendente o mente all’interfaccia di configurazione GWN7664LR o digitare man-...
- Página 21 PORTY URZĄDZENIA GWN7664LR INFORMACJE OGÓLNE GWN7664LR to zewnętrzny punkt dostępowy 802.11ax 4×4:4 Wi-Fi 6 dla średnich i dużych firm, które mają potrzebę zapewnienia dużego zasięgu sieci WiFi zarówno w pomieszczeniach, jak i na zewnątrz. Urządzenie posiada odporną na warunki atmosferyczne obudowę i jest odporne na zmiany temperatury, dwuzakresowy moduł...
- Página 22 Wkładamy kołki rozporowe w powstałe otwory w ścianie Można je poluzować ręcznie lub przy użyciu płaskiego śrubokrętu.. 5. Wyprostować końce taśm metalowych i wsunąć je przez tylną część 5. Zamontuj GWN7664LR używając uchwytu montażowego który uchwytu podstawy. mocujemy za pomocą zestawu kołków rozporowych.
- Página 23 DOSTĘP DO INTERFEJSU KONFIGURACJI Komputer podłączony do identyfikatora SSID GWN7664LR lub do tej samej sieci, co GWN7664LR, może odkryć interfejs konfiguracji i uzys- kać do niego dostęp, korzystając z jednej z poniższych metod: Metoda 1: Odkryć GWN7664LR na podstawie jego adresu Uwaga : •...
- Página 24 Wi-Fi na nuvem GWN.Cloud e local GWN Manager da Grandstream. O GWN7664LR é o AP Wi-Fi ideal para a implantação de Wi-Fi de voz e oferece uma conexão perfeita com os telefones IP Wi-Fi de voz e vídeo da Grandstream.
- Página 25 5. Endireite a extremidade das tiras de metal e deslize à parte de trás da 5. Coloque e fixe o GWN7664LR segurando-o ao suporte base que foi base de suporte. colocado previamente na parede.
- Página 26 GWN7664LR, ou coloque manualmente no navegador o endereço IP exibido. Depois de abrir a caixa do GWN7664LR e conecta-lo à rede, o GWN- 7664LR irá transmitir o SSID padrão baseado no endereço MAC Digite o nome de usuário e a senha para fazer o login. (O nome de GWN[últimos 6 dígitos da MAC] e uma senha aleatória.
- Página 27 ОБЗОР ПРОДУКТА ПОРТЫ GWN7664LR GWN7664LR — это наружная точка доступа Wi-Fi 6 802.11ax 4×4:4 для среднего/крупного бизнеса и предприятий, которым необходимо обеспечить большой радиус покрытия как внутри, так и снаружи помещений. Точка доступа выполнена в защищенном от непогоды и термостойком корпусe, поддерживает двухдиапазонный MU-MI- MO 4x4:4 с...
- Página 28 против часовой стрелки. Вы можете ослабить их вручную или при каждом отверстии. помощи плоской отвёртки. 5. Установите точку доступа GWN7664LR, закрепив Кронштейн с 5. Выпрямите концы металлических хомутов и пропустите их через заднюю часть кронштейна основания. помощью анкеров на стене.
- Página 29 администратора по умолчанию - «admin», а случайный пароль по по умолчанию Wi-Fi. умолчанию можно найти на теге MAC на GWN7664LR). После запитывания GWN7664LR и подключения её к сети, GWN- 7664LR передаст SSID по умолчанию, на основе MAC-адреса GWN[6 последних цифр MAC] и произвольный пароль.
- Página 30 However, there is no guar- Hereby, [Grandstream Networks, Inc.] declares that the radio equipment type antee that interference will not occur in a particular installation. If this equipment [GWN7664LR] is in compliance with Directive 2014/53/EU.
