Resumen de contenidos para Dielfe DEC120

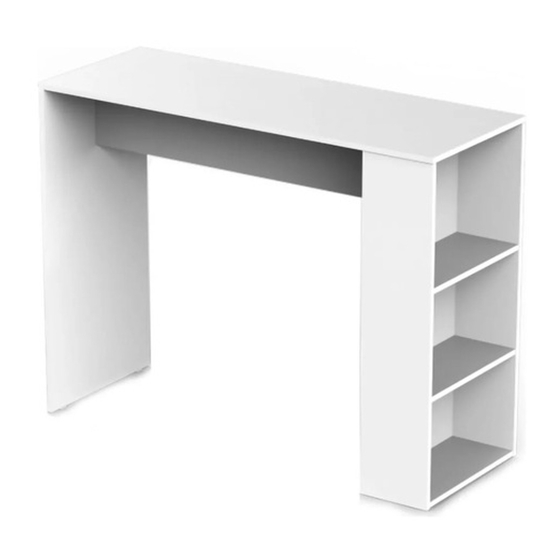

- Página 1 BARRA Instructivo de Armado DEC120 Rev. 1-26/10/2021...
- Página 2 ESCANEA Y MIRA EL VIDEO DE ARMADO posventa@dielfe.com.ar dieflemuebles www.facebook.com/dielfe dielfemuebles www.dielfe.com.ar Industria Argentina...
- Página 3 COMPONENTES TAPA (T) BASE (B) COSTADO (C) CANTIDAD: 1 CANTIDAD: 1 CANTIDAD: 1 DIVISOR VERTICAL (DV) ESTANTE (E) FAJA (FA) CANTIDAD: 1 CANTIDAD: 2 CANTIDAD: 1 MODULO COSTADO MODULO COSTADO DERECHO (MO-CD) IZQUIERDO (MO-CI) CANTIDAD: 1 CANTIDAD: 1 Nota: Los bordes pintados en gris hacen referencia a los filos de la melamina.
- Página 4 HERRAJES TARUGO 8x30 SACHE COLA CLAVOS 8x20 CANTIDAD: 2 CANTIDAD: 10 CANTIDAD: 6 TORNILLO ARMADOR BASE ANTIDESLIZANTE CONJUNTO MINI FIX 7x50 (A) CANTIDAD: 4 CANTIDAD: 6 CANTIDAD: 8 SOPORTE METALICO 5,5 (SM) CANTIDAD: 8 HERRAMIENTAS NECESARIAS NO PROVISTAS...
- Página 5 Armar la estructura del modulo del costado uniendo las piezas como se muestra a continuacion, colocando los tarugos en el divisor vertical (DV) y en la parte superior de los costados del modulo (MO-CD y MO-CI) y vincular con la base (B) mediante los tornillos indicados.
- Página 6 Colocar los tarugos en el costado (C). Unir la faja (FA) al costado (C) y luego esto al divisor vertical, como se muestra a continuacion y utilizar los tornillos correspondientes. MO-CI MO-CD SACHE DE TARUGO COLA Colocar los conjuntos mini fix en la tapa (T) y poner en la parte superior del ensamblaje.
- Página 7 Al colocar la tapa (T), colocar las cazoletas y ajustar los conjuntos mini fix como se muestra a continuacion. CAZOLETA Luego colocar los soportes metalicos y apoyar los estantes en el modulo para finalizar el ensamblaje. SOPORTE METALICO...
