- Página 2 Información de contacto Si necesita ponerse en contacto con ASRock o desea obtener más información acerca de ASRock, puede visitar el sitio web de ASRock en http://www.asrock.com; o puede ponerse en contacto con su distribuidor para obtener más información. Para preguntas técnicas, envíe un formulario de solicitud de soporte que encontrará...
- Página 3 Contenido Capítulo 1 Introducción Contenido del paquete Especificaciones Disposición de la placa base Panel de E/S Diagrama de bloques Capítulo 2 Instalación Instalar la CPU Instalar el ventilador y el disipador térmico de la CPU Instalar módulos de memoria (DIMM) Conectar la base de conexiones del panel frontal Instalar la placa base Instalar unidades SATA...
- Página 4 2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_2 y M2_3)

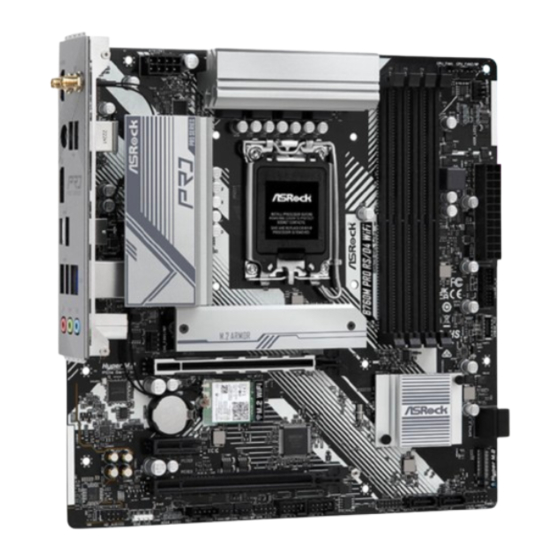

- Página 5 B760M Pro RS Capítulo 1 Introducción Gracias por comprar la placa base ASRock B760M Pro RS, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
- Página 6 • Capacidad máxima de memoria del sistema: 128GB • Admite Perfil de memoria extremo de Intel® (XMP) 3.0 * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) Ranura de CPU: expansión • 1 x Ranura PCIe 5.0 x16 (PCIE1), admite el modo x16*...
- Página 7 B760M Pro RS • 1 x DisplayPort 1.4 con DSC (comprimido), admite HDCP 2.3 y resolución máxima hasta 8K 60Hz / 5K 120Hz Audio • 7.1 Audio CH HD (Códec de audio Realtek ALC897) • Audio Nahimic • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG...
- Página 8 • 1 x Conector de audio en el panel frontal • 1 x Conector Thunderbolt AIC (5 contactos) (solamente se admite tarjeta ASRock Thunderbolt 4 AIC) • 2 x Bases de conexiones USB 2.0 (compatibles con 4 puertos USB 2.0) • 1 x Bases de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2...
- Página 9 • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.
- Página 10 1.3 Disposición de la placa base...
- Página 11 B760M Pro RS N.º Descripción Conector de alimentación ATX 12V (ATX12V1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A1, DDR5_B1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A2, DDR5_B2) Conector del ventilador de la CPU (CPU_FAN1) Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP)
- Página 12 1.4 Panel de E/S N.º Descripción N.º Descripción Puertos USB 2.0 (USB_12) Puerto USB 3.2 Gen1 Tipo A (USB32_1) Puerto LAN RJ-45 de 2,5 G* Puerto USB 3.2 Gen1 Tipo-C (USB32_TC1) Entrada de línea (azul claro)** DisplayPort 1.4 Altavoz frontal (lima)** 10 Puerto de ratón/teclado PS/2 Micrófono (rosa)** 11 Puerto HDMI...
- Página 13 B760M Pro RS 1.5 Diagrama de bloques...
- Página 14 Capítulo 2 Instalación Esta es una placa base con un factor de forma Micro ATX. Antes de instalar la placa base, analice la configuración del chasis para garantizar que dicha placa encaja en él. Precauciones previas a la instalación Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier configuración de esta.
- Página 15 B760M Pro RS 2.1 Instalar la CPU 1. Antes de insertar la CPU de 1700 contactos en el zócalo, compruebe si la tapa PnP está en este, si la superficie de la CPU no está limpia o si hay contactos doblados en el mencionado zócalo.
- Página 16 Si se quita el procesador, guarde y reemplace la cubierta. Debe colocarse la cubierta si desea devolver la placa base para el servicio posterior.
- Página 17 B760M Pro RS 2.2 Instalar el ventilador y el disipador térmico de la CPU...
- Página 18 2.3 Instalar módulos de memoria (DIMM) Esta placa base proporciona cuatro ranuras DIMM DDR5 (Double Data Rate 5) de 288 contactos y es compatible con la tecnología de memoria de doble canal. 1. Para la configuración de dos canales, siempre debe instalar pares de módulos DIMM DDR5 idénticos (de la misma marca, velocidad, tamaño y tipo de chip).
- Página 19 B760M Pro RS...
- Página 20 2.4 Conectar la base de conexiones del panel frontal Cables del panel frontal Base de conexiones del panel del sistema Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Página 21 B760M Pro RS 2.5 Instalar la placa base...
- Página 22 2.6 Instalar unidades SATA Unidad óptica Unidad SATA Cable de datos SATA...
- Página 23 B760M Pro RS Conector de alimentación SATA Conector de datos SATA...
- Página 24 2.7 Instalar una tarjeta gráfica CLICK!
- Página 25 B760M Pro RS Ranuras de expansión (ranuras PCIe) Hay 2 ranuras PCI Express en la placa base. Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de iniciar la...
- Página 26 2.8 Conectar dispositivos periféricos...
- Página 27 B760M Pro RS 2.9 Enchufar los conectores de alimentación...
- Página 28 2.10 Encender el producto...
- Página 29 B760M Pro RS 2.11 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.
- Página 30 2.12 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará de forma permanente la placa base. Base de conexiones del panel del sistema (PANEL1 de 9 contactos) (consulte la página 6, n.º...
- Página 31 B760M Pro RS Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la página 6, n.º 21) Conecte la intrusión de chasis y el altavoz del chasis a este cabezal. SPK_CI1 SPEAKER DUMMY DUMMY SIGNAL DUMMY...
- Página 32 Cabezales USB 2.0 (USB_3_4 de 9 contactos) (consulte la página 6, n.º 19) (USB_5_6 de 9 contactos) (consulte la página 6, n.º 18) Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos. USB_3_4 USB_PWR DUMMY USB_PWR...
- Página 33 B760M Pro RS Base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal (USB32_TC2 de 20 contactos) (consulte la página 6, n.º 10) Existe una base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal en esta placa base.
- Página 34 Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la página 6, n.º 28) (CHA_FAN2/WP de 4 contactos) (consulte la página 6, n.º 22) (CHA_FAN3/WP de 4 contactos) (consulte la página 6, n.º 23) (CHA_FAN4/WP de 4 contactos) (consulte la página 6, n.º 17) Esta placa base proporciona cuatro conector de ventilador del chasis de refrigeración por agua de 4 contactos.
- Página 35 B760M Pro RS Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la página 6, n.º 4) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
- Página 36 Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la página 6, n.º 8) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13. ATXPWR1 Conector de alimentación ATX de 12 V (ATX12V1 de 8 contactos) (consulte la página 6, n.º...
- Página 37 B760M Pro RS Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la página 6, n.º 15) Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos.
- Página 38 Base de conexiones de LED RGB (RGB_LED1 de 4 contactos) (consulte la página 6, n.º 26) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
- Página 39 B760M Pro RS Bases de conexiones de LED direccionables (ADDR_LED1 de 3 contactos) (consulte la página 6, n.º 24) (ADDR_LED2 de 3 contactos) (consulte la página 6, n.º 7) (ADDR_LED3 de 3 contactos) (consulte la página 6, n.º 6) Estas bases de conexiones se usan para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
- Página 40 1. Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. 2. Antes de instalar o quitar el cable de LED RGB, apague el sistema y desenchufe el cable de alimentación de la fuente de alimentación.
- Página 41 B760M Pro RS 2.13 Comprobador posestado La función Comprobador posestado (PSC, Post Status Checker) diagnostica el equipo cuando el usuario lo enciende. Emite una luz roja cuando la CPU, la memoria, la interfaz VGA o el almacenamiento no funciona correctamente. Las luces se apagan cuando los cuatro...
- Página 42 2.14 Guía de instalación del módulo WiFi M.2 WiFi/BT PCIe e Intel® CNVi (WiFi/BT integrado) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo M.2 (Clave E), es compatible con el módulo 2230 WiFi/BT PCIe WiFi e Intel®...
- Página 43 B760M Pro RS Paso 3 Inserte suavemente el módulo WiFi/ BT PCIe WiFi o Intel® CNVi (WiFi/ BT integrado) en la ranura M.2. Tenga en cuenta que el módulo solamente encaja en una orientación. Paso 4 Apriete el tornillo con un destornillador para fijar el módulo...
- Página 44 2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_1, Clave M) es compatible con los modos de tipo 2242/2260/2280 PCIe Generación 4 x 4 (64 Gb/s).
- Página 45 B760M Pro RS Paso 3 Antes de instalar un módulo de unidad de estado sólido M.2, afloje los tornillos para quitar el disipador térmico M.2. *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo de unidad de estado sólido M.2.
- Página 46 Paso 6 Apriete el tornillo con un destornillador para fijar el módulo en su lugar. No apriete en exceso el tornillo, ya que podría dañar el NUT2 NUT1 módulo. Omita el paso 6 si el módulo de unidad de estado sólido M.2 es del tipo 2280.
- Página 47 B760M Pro RS Paso 8 Apriete los tornillos con un destornillador para fijar el módulo (si su módulo de unidad de estado sólido M.2 es del tipo 2280) y el disipador térmico M.2 en su lugar en el orden que se muestra. Apriete el tornillo opuesto al conector M.2 primero (2) y,...
- Página 48 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_2 y M2_3) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. Los zócalos Hyper M.2 (M2_2 y M2_3, Clave M) son compatibles con los modos de tipo 2280 PCIe Gen4x4 (64 Gb/s).
- Página 49 B760M Pro RS Paso 3 Alinee e inserte suavemente el módulo de unidad de estado sólido M.2 en la ranura M.2. Tenga en cuenta que el módulo de unidad de estado sólido M.2 solamente encaja en una posición. Paso 4 Apriete el tornillo con un destornillador para fijar el módulo...
- Página 50 Las especificaciones e información contenidas en esta documentación se proporcionan solo a título informativo y en cualquier momento pueden cambiar sin previo aviso, y no se deben considerar como una obligación para ASRock. ASRock no se responsabiliza de ningún error u omisión que puedan aparecer en esta documentación.
- Página 51 CONTRATO DE LICENCIA DE SOFTWARE DE USUARIO FINAL DE INTEL IMPORTANTE - LEA ANTES DE PROCEDER A COPIAR, INSTALAR O UTILIZAR. LICENCIA. El receptor de la licencia obtiene una licencia en el marco de lo establecido en los derechos de autor de Intel para reproducir el software de Intel solo en su forma binaria y sin modificación alguna, (con la documentación que lo acompaña, el "software") para uso personal del receptor de la licencia únicamente, y no para uso comercial, en relación con los productos basados en Intel para los que se ha proporcionado el software, sujeto a las...
- Página 52 TERMINACIÓN DE LA PRESENTE LICENCIA. En cualquier momento, Intel o bien el sublicenciatario podrán rescindir esta licencia en caso de que el receptor de la licencia incumpla cualquiera de sus condiciones. Con posterioridad a la terminación, el receptor de la licencia procederá a destruir de forma inmediata o bien devolverá a Intel todas las copias del software.
- Página 53 UE está disponible en http://www.asrock.com ASRock trabaja en el concepto de diseño ecológico para diseñar y fabricar nuestros productos y se asegura de que cada etapa del ciclo de vida del producto ASRock cumple las normativas medioambientales globales. Además, ASRock revela la información pertinente basándose en requisitos legales.
