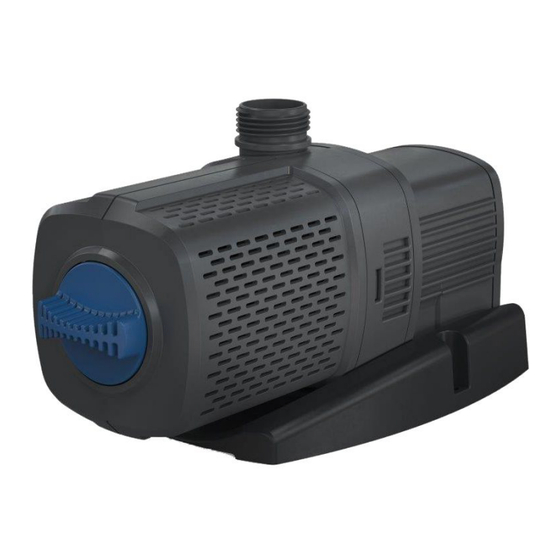

Página 1 Aquarius Universal Classic 3000 Gebrauchsanleitung Használati útmutató Operating instructions Instrukcja użytkowania Notice d'emploi Návod k použití Gebruiksaanwijzing Návod na použitie Instrucciones de uso Navodila za uporabo Instruções de uso Uputa o upotrebi Istruzioni d'uso Instrucţiuni de folosinţă Упътване за употреба Brugsanvisning Посібник...
Página 2 Original-Anleitung. WARNUNG WARNUNG  Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.  Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren...
Página 3 • Nehmen Sie niemals technische Änderungen am Gerät vor. • Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. • Verwenden Sie nur Original-Ersatzteile und -Zubehör. • Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.
Página 4 Bestimmungsgemäße Verwendung Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt: • Zum Pumpen von Wasser z. B. für Wasserspiele. • In Innen- und Außenbereichen. • Unter Einhaltung der technischen Daten. (→ Technische Daten) • Unter Einhaltung der zulässigen Wasserwerte. (→ Zulässige Wasserwerte) Für das Gerät gelten folgende Einschränkungen: •...
Página 5 Produktbeschreibung Übersicht ARS0083 Eingang (Saugseite) • Mit Filterkorb (3) bei getauchter Aufstellung. • Mit Schlauchtülle zum Anschluss eines Schlauchs bei Trockenaufstellung. Ausgang (Druckseite) • Anschluss des Rücklaufs (z. B. in einen Springbrunnen). Filterkorb Regler für Durchflussmenge Netzkabel • Stromversorgung der Pumpe Stufenschlauchtülle...
Página 6 Symbole auf dem Gerät Das Gerät ist staubdicht und wasserdicht bis 4 m. Mögliche Gefahren für Personen mit Herzschrittmachern. Schützen Sie das Gerät vor direkter Sonneneinstrahlung. Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll. Lesen Sie die Gebrauchsanleitung. Installationsvarianten ARS0084 •...
Página 7 Aufstellen und Anschließen Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden. Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig. (→ Zulässige Wasserwerte) WARNUNG Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt.
Página 8 Pumpeneingang drehen Der Pumpeneingang kann individuell ausgerichtet werden. Ausrichtung Anwendung Oben oder seitlich (rechts, links) • Bei Trockenaufstellung empfohlen. • Bei getauchter Aufstellung muss ein entsprechender Wasserpegel ge- währleistet sein. • Bei getauchter Aufstellung empfohlen. Unten • Wasserförderung auch bei geringem Wasserpegel. ARS0090...
Página 9 Gerät getaucht aufstellen Anschließen ARS0085 Stecken Sie noch nicht den Netzstecker in die Steckdose! Aufstellen ARS0086 • Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf. • Sorgen Sie für einen sicheren Stand der Pumpe. • Betreiben Sie die Pumpe nur, wenn sie vollständig unter Wasser getaucht ist.
Página 10 Gerät trocken aufstellen Anschließen ARS0087 Stecken Sie noch nicht den Netzstecker in die Steckdose!
Página 11 Aufstellen ARS0088 • Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf. • Sorgen Sie für einen sicheren Stand der Pumpe.  Für einen sicheren Stand können Sie das Gerät mit einem geeigneten Untergrund ver- schrauben.
Página 12 Gerät reinigen  Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich. • Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Pumpenreiniger PumpClean von OASE. – Essig- und chlorfreien Haushaltsreiniger. • Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
Página 13 Laufeinheit reinigen/ersetzen • Zerlegen Sie die Pumpe wie in der Abbildung gezeigt. • Reinigen Sie die Komponenten mit einer Bürste unter klarem Wasser. • Prüfen Sie alle Teile auf Beschädigung. Erneuern Sie beschädigte oder verschlissene Teile. • Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen. ARS0089...
Página 14 Lagern/Überwintern Nehmen Sie das Gerät bei Wassertemperaturen unter +4 °C oder spätestens bei zu erwartendem Frost außer Betrieb. Störungsbeseitigung Störung Ursache Abhilfe Die Pumpe läuft nicht an Netzspannung fehlt Netzspannung überprüfen Zuleitungen geknickt Zuleitungen knickfrei verlegen Zuleitungen verstopft Zuleitungen kontrollieren/reinigen Laufeinheit ist blockiert Blockade beseitigen, Laufeinheit auf Leichtgängigkeit prüfen...
Página 15 Technische Daten Aquarius Universal Classic 3000 Anschlussspannung V AC 220 … 240 Netzfrequenz Max. Leistungsaufnahme Max. Förderleistung 3000 Max. Förderhöhe Schutzart IP68 Max. Tauchtiefe Saugseite Gewinde G1½ Anschluss Schlauch 25, 32, 38 Druckseite Gewinde Anschluss Schlauch 19, 25, 32, 38 Filterzulauffläche cm²...
Página 16 Verschleißteile • Laufeinheit Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden.  Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem. Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor-  mationen über die ordnungsgemäße Entsorgung des Geräts. Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.
Página 17 Original manual. WARNING WARNING  Disconnect all electrical devices in the water from the power supply before reaching into the water. Otherwise there is a risk of severe in- juries or death by electrocution.  This unit can be used by children aged 8 and above and by persons with reduced physical, sensory or mental capabilities or lack of expe- rience and knowledge if they are supervised or have been instructed on how to use the unit in a safe way and they understand the hazards...
Página 18 • Never carry out technical changes to the unit. • Only carry out work on the unit that is described in this manual. • Only use original spare parts and accessories. • Should problems occur, please contact the authorised customer service or OASE.
Página 19 Intended use Only use the product described in this manual as follows: • For pumping water, e.g. for water features. • Indoors and outdoors. • While adhering to the technical specifications. (→ Technical data) • Adherence to the permissible water quality. (→ Permissible water quality) The following restrictions apply to the unit: •...
Página 20 Product Description Overview ARS0083 Inlet (suction side) • With filter cage (3) for submerged installation. • With hose sleeve for connecting a hose for dry installation. Outlet (pressure side) • Connection of the return line (e.g. to a fountain) Filter cage Flow rate controller Power cable •...
Página 21 Symbols on the unit The unit is dust-tight and water-tight down to 4 m. Possible danger for persons with pacemakers. Protect the unit from direct sunlight. Do not dispose of the unit with normal household waste. Read the operating instructions. Installation variants ARS0084 •...
Página 22 Installation and connection The pump can be installed submerged (in water) or dry (outside the water). The use of the pump is only permitted with observance of the specified water quality. (→ Permissible water quality) WARNING Severe injuries or death due to operation of this unit in a swimming pond. Defective electrical components will electrify the water with dangerous electrical voltage.
Página 23 Turning the pump inlet The pump inlet can be moved to the required orientation. Orientation • Recommended for dry installation. Top or side (right, left) • When used with submerged installation, ensure that the water level is sufficient. • Recommended for submerged installation. Bottom •...
Página 24 Submerged installation of the pump Connecting ARS0085 Do not plug the power plug into the socket yet! Installation ARS0086 • Place the pump horizontally on a stable, mud-free surface. • Ensure secure and stable positioning of the pump. • Only operate the pump when it is fully submerged.
Página 25 Install the unit at a dry place Connecting ARS0087 Do not plug the power plug into the socket yet!
Página 26 Installation ARS0088 • Place the pump horizontally on a stable, mud-free surface. • Ensure secure and stable positioning of the pump.  It is possible to screw the unit to a suitable surface to ensure stability.
Página 27 Clean the unit as required but at least twiceper year. • Recommended cleaning agent for removing stubborn limescale deposits: – Pump cleaning agent PumpClean from OASE. – Vinegar- and chlorine-free household cleaning agent. • After cleaning, thoroughly rinse all parts in clean water.
Página 28 Cleaning/replacing the impeller unit • Dismantle the pump as shown in the figure. • Use a brush under clear water to clean the components. • Check all components for damage. Replace damaged or worn components. • Assemble the pump in reverse order. ARS0089...
Página 29 Storage/winter protection Shut down the unit at water temperatures below +4 °C or at the latest when freezing tempera- tures are expected. Malfunction remedy Malfunction Cause Remedy Pump does not start No mains voltage Check the mains voltage. Supply lines kinked Route the supply lines without kinks Supply lines blocked.
Página 30 Technical data Aquarius Universal Classic 3000 Connection voltage V AC 220 … 240 Mains frequency Max. power consumption Max. pump capacity 3000 Max. pump head Protection type IP68 Max. immersion depth Inlet port Thread G1½ Connection, hose 25, 32, 38 Outlet port Thread Connection, hose...
Página 31 Wear parts • Impeller unit Disposal NOTE Do not dispose of this unit with household waste. Dispose of the unit by using the return system provided for this purpose.   Should you have questions, please contact your local disposal company. They will give you in- formation on how to correctly dispose of the unit.
Página 32 Traduction de la notice d'emploi d'origine. AVERTISSEMENT AVERTISSEMENT  Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.  Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per-...
Página 33 • Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. • N’utiliser que des pièces de rechange et des accessoires d’origine. • En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.
Página 34 Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante : • Pour pomper de l'eau, par exemple pour les jeux d'eau. • En intérieur et en extérieur. • Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques) •...
Página 35 Description du produit Vue d'ensemble ARS0083 Entrée (côté aspiration) • Avec panier de filtration (3) en cas d'installation immergée. • Avec embout à olive pour le raccordement d'un tuyau en cas d'installation à sec. Sortie (côté refoulement) • Raccordement de la conduite de retour (par exemple dans un jet d’eau). Panier de filtration Régulateur de débit Câble secteur...
Página 36 Symboles sur l'appareil L'appareil est étanche à la poussière et à l'eau jusqu'à 4 m. Dangers possibles pour les personnes ayant des stimulateurs cardiaques. Ne pas exposer directement l'appareil aux rayons du soleil. Ne pas jeter l'appareil avec les déchets ménagers courants. Lire la notice d'emploi.
Página 37 Mise en place et raccordement La pompe peut être installée en immersion (dans l’eau) ou au sec (hors de l’eau). L’utilisation de la pompe est autorisée uniquement dans le respect des valeurs d'eau admissibles. (→ Valeurs admissibles de l’eau) AVERTISSEMENT Blessures graves voire mortelles en cas d’utilisation de l'appareil dans un étang de baignade. Les pièces défectueuses d’un appareil électrique soumettent l'eau à...
Página 38 Tourner l’entrée de la pompe L’entrée de la pompe peut être ajustée séparément : Ajustement Utilisation • Recommandé pour une installation à sec. En haut ou sur le côté (à droite, • En cas d'installation immergée, un niveau d'eau correct doit être garanti. à...
Página 39 Mise en place en immergé de l'appareil Raccordement ARS0085 Ne branchez pas encore la fiche de secteur dans la prise de courant ! Mise en place ARS0086 • Placez la pompe à l'horizontale sur un support stable et non boueux. •...
Página 40 Mise en place de l'appareil au sec Raccordement ARS0087 Ne branchez pas encore la fiche de secteur dans la prise de courant !
Página 41 Mise en place ARS0088 • Placez la pompe à l'horizontale sur un support stable et non boueux. • Veillez à la bonne stabilité de la pompe.  Pour une bonne stabilité, vous pouvez visser l'appareil sur un support approprié.
Página 42 Nettoyez l'appareil selon les besoins et au moins 2 fois par an. • Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore. • Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
Página 43 Nettoyage/Remplacement de l'unité de fonctionnement • Démonter la pompe de la manière indiquée sur l’illustration. • Nettoyer les composants à l’eau propre avec une brosse. • Vérifier l’absence d’endommagement de toutes les pièces. Remplacer les pièces endomma- gées ou usées. •...
Página 44 Stockage / entreposage pour l'hiver Mettre l’appareil hors service lorsque la température de l'eau est inférieure à +4 °C ou au plus tard à l'annonce de gel. Dépannage Dérangement Cause Solution La pompe ne démarre pas Absence de tension secteur Vérifier la tension secteur Conduites d'alimentations Poser les conduites d'alimentation sans...
Página 45 Caractéristiques techniques Aquarius Universal Classic 3000 Tension de raccordement V CA 220 à 240 Fréquence du réseau Puissance max. absorbée Capacité maxi. de refoulement 3000 Hauteur de refoulement max. Indice de protection IP68 Profondeur max. d'immersion Côté aspiration Filetage G1½ Raccordement au tuyau mm 25, 32, 38 Côté...
Página 46 Pièces d'usure • Unité de fonctionnement Recyclage REMARQUE Il est interdit d’éliminer cet appareil avec les déchets ménagers.  Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des ques- ...
Página 47 Originele handleiding. WAAR SCHUWING WAARSCHUWING  Ontkoppel alle elektrische apparaten in het water van het voedings- net, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.  Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daar- naast door personen met verminderde fysieke, sensorische of men- tale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van...
Página 48 • Breng nooit technische veranderingen aan het apparaat aan. • Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven. • Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren. • Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.
Página 49 Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: • Voor het verpompen van water bijv. voor fonteinen. • Voor zowel binnenshuis als buitenshuis. • Met in achtneming van deze technische gegevens. (→ Technische gegevens) • Onder naleving van de toegestane waterwaarden. (→ Toelaatbare waterwaarden) De volgende inperkingen gelden voor het apparaat: •...
Página 50 Productbeschrijving Overzicht ARS0083 Ingang (zuigzijde) • Met filterkorf (3) bij gedompelde opstelling. • Met slangtule voor aansluiting van een slang bij droogopstelling. Uitgang (drukzijde) • Aansluiting van de terugloop (bijv. via een fontein). Filterkorf Regelaar voor debiethoeveelheid Netspanningskabel • Voeding van de pomp Getrapte slangnippel...
Página 51 Symbolen op het apparaat Het apparaat is stofdicht en waterdicht tot 4 m. Mogelijke gevaren voor personen met een pacemaker. Bescherm het apparaat tegen direct zonlicht. Voer het apparaat niet af met het normale huisvuil. Lees de gebruikershandleiding. Installatievarianten ARS0084 •...
Página 52 Plaatsen en aansluiten De pomp kan of onder water (ondergedompeld) of droog (niet ondergedompeld) opgesteld wor- den. Het gebruik van de pomp is alleen toegestaan wanneer de gespecificeerde waterwaarden worden aangehouden. (→ Toelaatbare waterwaarden) WAARSCHUWING Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door de- fecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektri- sche spanning te staan.
Página 53 Pompingang draaien De pompingang kan individueel worden uitgelijnd. Uitlijning Toepassing • Bij droogopstelling aanbevolen. Boven of zijdelings (rechts, • Bij een ondergedompelde opstelling moet een overeenkomstig waterni- links) veau zijn gewaarborgd. • Bij een ondergedompelde opstelling aanbevolen. Onder • Watertoevoer ook bij een gering waterniveau. ARS0090...
Página 54 Apparaat gedompeld opstellen Aansluiten ARS0085 Steek de netstekker nog niet in het stopcontact! Plaatsen van het apparaat ARS0086 • Plaats de pomp horizontaal op een vaste ondergrond, vrij van modder. • Zorg ervoor dat de pomp stabiel staat. • Gebruik de pomp uitsluitend indien ze volledig onder water gedompeld is.
Página 55 Apparaat droog plaatsen Aansluiten ARS0087 Steek de netstekker nog niet in het stopcontact!
Página 56 Plaatsen van het apparaat ARS0088 • Plaats de pomp horizontaal op een vaste ondergrond, vrij van modder. • Zorg ervoor dat de pomp stabiel staat.  Voor een veilige standplaats kunt u het apparaat op een geschikte ondergrond vastschroe- ven.
Página 57 Apparaat reinigen  Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. • Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Pompreiniger PumpClean van OASE. – Azijn- en chloorvrije huishoudreiniger. • Na het reinigen alle delen met schoon water afspoelen.
Página 58 Rotor reinigen/vervangen • Demonteer de pomp zoals in de afbeelding weergegeven. • Reinig de componenten met een borstel onder schoon water. • Controleer alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen. • Monteer de pomp in omgekeerde volgorde. ARS0089...
Página 59 Opslag/overwinteren Neem het apparaat bij watertemperaturen lager dan +4 °C of uiterlijk bij te verwachten vorst bui- ten gebruik. Storing verhelpen Storing Oorzaak Oplossing De pomp start niet Er is geen netspanning Netspanning controleren Toevoerleidingen geknikt Toevoerleidingen zonder knikken plaatsen Toevoerleidingen verstopt Toevoerleidingen controleren/reinigen Rotor is geblokkeerd...
Página 60 Technische gegevens Aquarius Universal Classic 3000 Aansluitspanning V AC 220 … 240 Netfrequentie Maximaal opgenomen vermogen Max. capaciteit 3000 Max. toevoerhoogte Beschermingsgraad IP68 Max. dompeldiepte Zuigzijde Schroefdraad G1½ Aansluiting slang 25, 32, 38 Drukzijde Schroefdraad Aansluiting slang 19, 25, 32, 38 Filterinlaatoppervlak cm²...
Página 61 Slijtagedelen • Rotor Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren. Verwijder het apparaat via het daartoe bedoelde retourstelsel.   Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
Página 62 Instrucciones originales. ADVERTENC IA ADVERTENCIA  Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico. ...
Página 63 • No realice nunca modificaciones técnicas en el equipo. • Ejecute en el equipo sólo los trabajos descritos en estas instrucciones. • Emplee sólo piezas de recambio originales y accesorios originales. • En caso de problemas póngase en contacto con el servicio al cliente autorizado o con OASE.
Página 64 Uso conforme a lo prescrito Emplee el producto descrito en estas instrucciones sólo de la forma siguiente: • Para el bombeo de agua, p. ej. para juegos de agua. • En áreas interiores y exteriores. • De acuerdo con los datos técnicos. (→ Datos técnicos) •...
Página 65 Descripción del producto Vista sumaria ARS0083 Entrada (lado de aspiración) • Con cesta del filtro (3) para el emplazamiento sumergido en el agua. • Con boquilla de manguera para conectar una manguera para el emplazamiento en seco. Salida (lado de presión) •...
Página 66 Símbolos en el equipo El equipo es hermético al polvo y al agua hasta 4 m. Posibles peligros para personas con marcapasos. Proteja el equipo contra la radiación solar directa. No deseche el equipo en la basura doméstica normal. Lea las instrucciones de uso. Variantes de instalación ARS0084 •...
Página 67 Emplazamiento y conexión La bomba se puede emplazar sumergida (en el agua) o en seco (fuera del agua). La bomba sólo se puede emplear si se cumplen los valores del agua indicados. (→ Valores del agua permisibles) ADVERTENCIA Lesiones graves o la muerte si el equipo se opera en un estanque de natación. Piezas eléctricas defectuosas del equipo generan una tensión eléctrica peligrosa en el agua.
Página 68 Girar la entrada de la bomba La entrada de la bomba se puede alinear de forma individual. Alineación Aplicación • Se recomienda para el emplazamiento en seco. Arriba o al lado (a la derecha, a • En caso de un emplazamiento bajo agua se tiene que garantizar un nivel la izquierda) de agua adecuado.
Página 69 Emplazamiento del equipo sumergido Conexión ARS0085 ¡No enchufe todavía la clavija de red en el tomacorriente! Emplazamiento ARS0086 • Coloque la bomba en posición horizontal sobre una base resistente y exenta de lodo. • Garantice una posición segura de la bomba. •...
Página 70 Emplazamiento del equipo en seco Conexión ARS0087 ¡No enchufe todavía la clavija de red en el tomacorriente!
Página 71 Emplazamiento ARS0088 • Coloque la bomba en posición horizontal sobre una base resistente y exenta de lodo. • Garantice una posición segura de la bomba.  Para un soporte seguro se puede atornillar el equipo con una base adecuada.
Página 72 Limpie el equipo según sea necesario, pero como mínimo 2 veces al año. • Productos de limpieza recomendados en caso de calcificaciones persistentes: – Producto de limpieza para bombas PumpClean de OASE. – Productos de limpieza domésticos sin vinagre y cloro.
Página 73 Limpieza/ sustitución de la unidad de rodadura • Desmonte la bomba como se muestra en la ilustración. • Limpie los componentes con un cepillo y agua limpia. • Compruebe si las piezas están dañadas. Renueve las piezas dañadas o desgastadas. •...
Página 74 Almacenamiento/ conservación durante el invierno Ponga el equipo fuera de servicio cuando la temperatura del agua sea inferior a +4 °C o a más tar- dar cuando se esperen heladas. Eliminación de fallos Fallo Causa Acción correctora La bomba no arranca No hay tensión de alimentación Compruebe la tensión de alimentación.
Página 75 Datos técnicos Aquarius Universal Classic 3000 Tensión de conexión V CA 220 … 240 Frecuencia de red Consumo de potencia máximo Capacidad de bombeo máx. 3000 Altura de bombeo máx. Categoría de protección IP68 Profundidad de inmersión máxima Lado de aspiración Rosca G1½...
Página 76 Piezas de desgaste • Unidad de rodadura Desecho INDICACIÓN Está prohibido desechar este equipo en la basura doméstica.  Deseche el equipo a través del sistema de recogida previsto. Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de ...
Página 77 Instruções de utilização originais AVISO AVISO  Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.  O aparelho pode ser utilizado por crianças com idade igual ou supe- rior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro...
Página 78 • Não efetue modificações técnicas do aparelho. • Faça só os trabalhos, no aparelho, descritos nestas instruções. • Utilize só peças de reposição originais e acessórios originais. • Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE.
Página 79 Emprego conforme o fim de utilização acordado O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo: • Para transporte de água, p. ex. para jogos aquáticos. • Em áreas interiores e exteriores. • Conforme as características técnicas obrigatórias. (→ Dados técnicos) •...
Página 80 Descrição do produto Descrição geral ARS0083 Entrada (lado de sucção) • Com cesto-filtro (3) para filtrar, com o aparelho mergulhado na água. • Com bocal para ligar uma mangueira, colocação fora do tanque. Saída (lado de pressão) • Ligar o retorno (p. ex. a um repuxo). Cesto-filtro Regulador para controlar o caudal Cabo elétrico...
Página 81 Símbolos sobre o aparelho Aparelho à prova de poeira e água até 4 m. Eventuais perigos para pessoas com pacemakers. Proteja o aparelho contra radiação solar direta. O aparelho usado não pode ser eliminado com o lixo doméstico. Leia as instruções de uso. Variantes de instalação ARS0084 •...
Página 82 Posicionar e conectar A bomba pode ser posicionada de forma mergulhada (na água) ou não mergulhada (fora da água). Para utilizar a bomba, os valores de água especificados devem ser exactamente observados. (→ Valore permitidos da água) AVISO Morte ou graves lesões quando o aparelho é operado numa piscina. Componentes elétricos de- feituosos do aparelho são suscetíveis de pôr a água sob tensão elétrica perigosa.
Página 83 Rodar a entrada da bomba A entrada da bomba pode ser alinhada conforme necessário. Alinhamento Aplicação • Recomenda-se posicionar a bomba fora do tanque. Em cima ou lateralmente (à di- • Para o posicionamento da bomba dentro do tanque deve existir sempre reita, à...
Página 84 Colocar o aparelho na água Conetar ARS0085 Ainda não conete a ficha elétrica à caixa de tomada! Instalar ARS0086 • Colocar a bomba em posição horizontal, sobre uma base sólida e desprovida de lodo. • Controlar que a bomba apresenta estabilidade segura. •...
Página 85 Colocar o aparelho fora do tanque Conetar ARS0087 Ainda não conete a ficha elétrica à caixa de tomada!
Página 86 Instalar ARS0088 • Colocar a bomba em posição horizontal, sobre uma base sólida e desprovida de lodo. • Controlar que a bomba apresenta estabilidade segura.  Para garantir boa estabilidade, o aparelho pode ser aparafusado a uma base resistente.
Página 87 Limpe o aparelho conforme necessário, mas, pelo menos, 2 vezes por ano. • Solventes de limpeza adequados para remover aderências calcificadas resistentes: – Solvente PumpClean para limpar bombas, fabricante: OASE. – Detergente doméstico, desprovido de vinagre e cloro. • Após a limpeza, lavar todas as peças em abundante água limpa.
Página 88 Limpar/Substituir a unidade de rotor • Desmonte a bomba como mostra a figura. • Limpe os componentes com uma escova e água limpa. • Verifique se existem danos nas peças. Substitua as peças danificadas ou desgastadas. • Monte a bomba pela ordem inversa à da desmontagem. ARS0089...
Página 89 Armazenar/Invernar Desative o aparelho quando a temperatura da água for inferior a +4°C ou, o mais tardar, quando estiver prevista geada. Eliminação de falhas Problema Causa Resolução A bomba não arranca Tensão elétrica ausente Controlar a tensão elétrica Mangueiras muito dobrados Colocar as mangueiras de forma que não fiquem dobradas.
Página 90 Dados técnicos Aquarius Universal Classic 3000 Tensão de conexão V AC 220 … 240 Frequência Consumo máx. de energia Capacidade máxima bomba 3000 Altura de elevação máxima Grau de proteção IP68 Profundidade máx. de imersão Lado de sucção Rosca G1½ Conexão mangueira 25, 32, 38 Lado de pressão...
Página 91 Peças de desgaste • Rotor Descartar o aparelho usado NOTA O aparelho não poderá ser eliminado com o lixo doméstico. O aparelho usado deve ser eliminado através do sistema de recolha seletiva de lixo.   Em caso de dúvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho.
Página 92 Istruzioni originali AVVISO AVVERTENZA  Scollegare dalla tensione elettrica tutti gli apparecchi prima di immer- gere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.  Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità...
Página 93 • Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi. • Non apportate mai modifiche tecniche all'apparecchio. • Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni. • Utilizzare solo solo parti di ricambio e accessori originali. • In caso di problemi rivolgersi all’assistenza clienti autorizzata o all'azienda OASE.
Página 94 Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue: • Per pompare acqua, ad es. per giochi d’acqua. • In interni ed esterni. • Rispettando i dati tecnici. (→ Dati tecnici) • In conformità ai valori ammissibili dell'acqua. (→ Valori dell'acqua ammessi) Per l'apparecchio valgono le seguenti restrizioni: •...
Página 95 Descrizione del prodotto Prospetto ARS0083 Entrata (lato di aspirazione) • Con cestello del filtro (3) in caso di installazione sott’acqua. • Con boccola per tubo flessibile per il collegamento di un tubo flessibile nel caso di installazione all’asciutto. Uscita (lato di mandata) •...
Página 96 Simboli sull'apparecchio L'apparecchio è a tenuta di polvere e di acqua fino a 4 m. Possibili pericoli per persone con pace-maker. Proteggere l’apparecchio dalla radiazione solare diretta. Non smaltire questo apparecchio gettandolo nei rifiuti domestici. Leggere le istruzioni d'uso Varianti di installazione ARS0084 •...
Página 97 Installazione e allacciamento La pompa può essere installata in posizione immersa (nell'acqua) o all'asciutto (fuori dall'acqua). Utilizzare la pompa solo in conformità ai valori dell'acqua specificati. (→ Valori dell'acqua am- messi) AVVERTENZA Pericolo di morte o gravi lesioni in caso di funzionamento dell'apparecchio in un laghetto natato- rio.
Página 98 Ruotare l’entrata della pompa L’entrata della pompa può essere orientata in modo individuale. Orientamento Applicazione • Consigliato in caso di installazione all’asciutto. Verso l’alto o di lato (a destra, a • In caso di installazione sott’acqua deve essere garantito un livello sinistra) dell’acqua sufficiente.
Página 99 Installare apparecchio sott'acqua Collegare ARS0085 Non inserire ancora la spina elettrica nella presa! Installazione ARS0086 • Installare la pompa in posizione orizzontale e in modo stabile su un fondo resistente senza melma. • Assicurarsi che l’apparecchio abbia una posizione stabile. •...
Página 100 Installare apparecchio all'asciutto Collegare ARS0087 Non inserire ancora la spina elettrica nella presa!
Página 101 Installazione ARS0088 • Installare la pompa in posizione orizzontale e in modo stabile su un fondo resistente senza melma. • Assicurarsi che l’apparecchio abbia una posizione stabile.  Per garantire la stabilità dell'apparecchio esso può essere avvitato a un fondo adatto.
Página 102 Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno. • Detergenti consigliati per calcificazioni resistenti: – Detergente PumpClean OASE. – Detergente per uso domestico senza aceto e cloro. • Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.
Página 103 Pulire/sostituire l'unità rotante • Smontare la pompa come indicato nella figura. • Pulire i componenti con una spazzola tenendoli sotto acqua corrente pulita. • Controllare tutte le parti che non siano danneggiate. Sostituire le parti danneggiate o usurate. • Rimontare la pompa seguendo l'ordine inverso. ARS0089...
Página 104 Immagazzinaggio/Invernaggio Mettere fuori servizio l'apparecchio a temperature dell'acqua inferiori a +4 °C o al più tardi se si prevede gelo. Eliminazione di anomalie Anomalia Causa Intervento La pompa non si avvia Manca la tensione di rete Verificare la tensione di rete Tubi di mandata piegati Posare i tubi di mandata in modo che non siano piegati...
Página 105 Dati tecnici Aquarius Universal Classic 3000 Tensione di attacco V CA 220 … 240 Frequenza di rete Potenza assorbita max. Portata max. 3000 Prevalenza max. Grado di protezione IP68 Profondità di immersione max. Lato aspirazione Filetto G1½ Collegamento tubo fles- 25, 32, 38 sibile Lato mandata...
Página 106 Pezzi soggetti a usura • Unità rotante Smaltimento NOTA Non smaltire questo apparecchio gettandolo nei rifiuti domestici!  Smaltire l’apparecchio solo attraverso l'apposito sistema di ritiro. In caso di domande rivolgersi all’azienda locale di smaltimento dei rifiuti. Qui si possono rice- ...
Página 107 Original vejledning. ADVARSEL ADVARSEL  Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.  Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici.
Página 108 • Foretag aldrig tekniske ændringer på apparatet. • Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning. • Brug kun originale reservedele og originalt tilbehør. • Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.
Página 109 Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger: • Til pumpning af vand til f.eks. vandspil. • Til brug indendørs og udendørs. • Under overholdelse af de tekniske specifikationer. (→ Tekniske data) • Under overholdelse af de tilladte vandværdier. (→ Tilladte vandværdier) Der gælder følgende restriktioner for apparatet: •...
Página 110 Produktbeskrivelse Oversigt ARS0083 Indgang (sugeside) • Med filterkurv (3) ved nedsænket opstilling. • Med slangemundstykke til tilslutning af en slange ved tør opstilling. Udgang (trykside) • Tilslutning af returløbet (f.eks. til et springvand). Filterkurv Regulator for flowmængde Netkabel • Pumpens strømforsyning Trinslangemundstykke...
Página 111 Symboler på apparatet Apparatet er støv- og vandtæt ned til 4 m. Mulig fare for personer med pacemaker. Beskyt apparatet mod direkte sollys. Apparatet må ikke bortskaffes som normalt husholdningsaffald. Læs brugsanvisningen. Installationsvarianter ARS0084 • Variant (a): Opstil pumpen nedsænket –...
Página 112 Opstilling og tilslutning Pumpen kan opstilles neddykket (i vandet) eller tørt (uden for vandet). Pumpen må kun bruges, hvis de angivne vandværdier overholdes. (→ Tilladte vandværdier) ADVARSEL Alvorlige kvæstelser eller død ved brug af dette apparat i et svømmebassin. Hvis der er defekte elektriske komponenter, sættes vandet under farlig elektrisk spænding.
Página 113 Drej pumpeindgangen Pumpens indgang kan indjusteres individuelt. Indjustering Anvendelse • Anbefales ved tør opstilling. Foroven eller på siden (til højre • Ved nedsænket opstilling skal der garanteres et passende vandspejl. eller venstre) • Anbefales ved nedsænket opstilling. Forneden • Vandtransport også ved lavt vandspejl. ARS0090...
Página 114 Nedsænket opstilling af apparatet Tilslutning ARS0085 Sæt ikke netstikket i stikkontakten med det samme! Opstilling ARS0086 • Stil pumpen vandret på et fast og slamfrit underlag. • Sørg for, at pumpen står sikkert. • Brug kun pumpen, når den er sænket helt ned i vandet.
Página 115 Opstil apparatet tørt Tilslutning ARS0087 Sæt ikke netstikket i stikkontakten med det samme!
Página 116 Opstilling ARS0088 • Stil pumpen vandret på et fast og slamfrit underlag. • Sørg for, at pumpen står sikkert.  For at øge stabiliteten kan du skrue apparatet fast til en passende undergrund.
Página 117 Rengør apparatet  Rengør apparatet efter behov, dog mindst 2 gange om året. • Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Pumperens PumpClean fra OASE. – Eddike- og klorfrit husholdningsrengøringsmiddel. • Skyl alle dele med rent vand efter rengøring.
Página 118 Rengøring/udskiftning af løbeenhed • Skil pumpen ad, som er vist på illustrationen. • Rengør komponenterne i rent vand med en børste. • Kontrollér alle dele for skader. Forny beskadigede eller nedslidte dele. • Saml pumpen i omvendt rækkefølge. ARS0089...
Página 119 Opbevaring/overvintring Tag apparatet ud af drift, når vandtemperaturen er under +4 °C eller senest, når der ventes frost. Fejlafhjælpning Fejl Årsag Afhjælpning Pumpen går ikke i gang Netspænding mangler Kontrollér netspænding Tilførselsledninger knækket Udlæg tilførselsledninger uden knæk Tilførselsledninger blokeret Kontrollér/rengør tilførselsledninger Løbeenhed er blokeret Afhjælp blokering, undersøg løbeenhedens køreevne...
Página 120 Tekniske data Aquarius Universal Classic 3000 Tilslutningsspænding V AC 220 … 240 Netfrekvens Maks. effektforbrug Maksimal transportkapacitet 3000 Maksimal transporthøjde Beskyttelsesgrad IP68 Maksimal nedsænkningsdybde Sugeside Gevind G1½ Tilslutning af slange 25, 32, 38 Trykside Gevind Tilslutning af slange 19, 25, 32, 38 Filtertilløbsflade cm²...
Página 121 Lukkedele • Pumpehjul Bortskaffelse BEMÆRK Dette apparat må ikke bortskaffes som husholdningsaffald. Bortskaf apparatet på genbrugssteder, der er beregnet til det.   Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet. Gør apparatet ubrugeligt ved at skære kablet af.
Página 122 Original veiledning. ADVARSEL ADVARSEL  Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt.  Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrens- ninger, eller som mangler erfaring og kunnskap, hvis de er under opp- sikt eller har fått opplæring i riktig bruk av apparatet, og forstår fa-...
Página 123 • Foreta aldri tekniske endringer på apparatet. • Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen. • Bruk kun originale reservedeler og originalt tilbehør. • Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.
Página 124 Tilsiktet bruk Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte: • For pumping av vann f.eks. For vanntrekk. • Innen- og utendørs. • Med overholdelse av de tekniske dataene. (→ Tekniske data) • Ved overholdelse av de tillatte vannverdiene. (→ Tillatte vannverdier) Følgende restriksjoner gjelder for apparatet: •...
Página 125 Produktbeskrivelse Oversikt ARS0083 Inngang (sugeside) • Med filterkurv (3) ved nedsenket plassering. • Med slangemunnstykke for tilkobling av en slange ved installasjon på tørt. Utgang (trykkside) • Tilkobling av tilbakeføringssløyfen (f.eks. i en fontene). Filterkurv Regulator for gjennomstrømningsmengde Strømkabel • Pumpens strømforsyning Trinnslangemunnstykke...
Página 126 Symboler på apparatet Apparatet er støvtett og vanntett opptil 4 m. Kan være farlig for personer med pacemaker. Beskytt apparatet mot direkte sollys. Ikke kast apparatet med vanlig husholdningsavfall. Les bruksanvisningen. Installasjonsvarianter ARS0084 • Variant (a): Plassere pumpe nedsenket – Pumpen plasseres i dammen eller bekken. –...
Página 127 Installasjon og tilkobling Pumpen kan senkes ned (i vannet) eller plasseres tørt (utenfor vannet). Pumpen må bare brukes hvis angitte vannverdier overholdes. (→ Tillatte vannverdier) ADVARSEL Død eller alvorlig personskade ved bruk av dette apparatet i badedammer. Defekte elektriske de- ler av apparatet setter vannet under farlig elektrisk spenning. ...
Página 128 Dreie pumpeinngangen Pumpeinngangen kan rettes ut individuelt. Innretting Bruk • Anbefales ved installasjon på tørt. Oppe eller på siden (høyre, • Ved nedsenket installasjon må en tilsvarende vannstand være sikret. venstre) • Anbefalt ved nedsenket installasjon. Nede • Vanninntak også ved lav vannstand. ARS0090...
Página 129 Stille opp apparatet nedsenket i vannet Koble til ARS0085 Ikke sett strømpluggen inn i stikkontakten enda! Oppstilling ARS0086 • Plasser pumpen vannrett på et fast og slamfritt underlag. • Sørg for at pumpen står stødig. • Pumpen må kun benyttes når den er helt nedsenket under vann.
Página 130 Apparatet skal være tørt når det settes opp. Koble til ARS0087 Ikke sett strømpluggen inn i stikkontakten enda!
Página 131 Oppstilling ARS0088 • Plasser pumpen vannrett på et fast og slamfritt underlag. • Sørg for at pumpen står stødig.  For stabil plassering kan du skru apparatet fast på et egnet underlag.
Página 132 Rengjøre apparatet  Rengjør apparatet ved behov, men minst 2 ganger årlig. • Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger: – Pumperengjøringsmiddel PumpClean fra OASE. – Eddik- og klorfritt husholdningsrengjøringsmiddel. • Skyll av alle deler grundig med klart vann etter rengjøring.
Página 133 Rengjøre/bytte løpehjul • Demonter pumpen som vist på illustrasjonen. • Rengjør komponentene med en børste under rent vann. • Kontroller alle deler med hensyn til skade. Skadde eller slitte deler må skiftes ut. • Sett sammen pumpen i omvendt rekkefølge. ARS0089...
Página 134 Lagring/overvintring Apparatet må tas ut av drift ved vanntemperaturer under +4 °C eller senest når det er meldt frost. Utbedrefeil Feil Årsak Utbedring Pumpen starter ikke Nettspenning mangler Kontroller nettspenningen Knekk på tilførselsledninger Legg tilførselsledninger uten knekk Tilførselsledninger tette Rengjør/kontroller tilførselsledninger Løpeenheten er blokkert Fjern blokkeringen, kontroller at løpeenhe- ten går lett...
Página 135 Tekniske data Aquarius Universal Classic 3000 Nettspenning V AC 220 … 240 Nettfrekvens Maks. effektopptak Maks. kapasitet 3000 Maks. tilføringshøyde Beskyttelsesart IP68 Maks. dykkedybde Sugeside Gjenger G1½ Tilkobling slange 25, 32, 38 Trykkside Gjenger Tilkobling slange 19, 25, 32, 38 Filtertilførselsflate cm²...
Página 136 Slitedeler • Løpehjul Kassering MERK Dette apparatet må ikke kastes i vanlig husholdningsavfall.  Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak. Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om ...
Página 137 Översättning av bruksanvisningen. VARNIN G VARNING  Om elektriska apparater ligger i vatten ska de kopplas loss från elnä- tet innan du griper ned i vattnet. I annat fall föreligger risk för allvar- liga personskador eller dödsolyckor av elektriskt slag. ...
Página 138 • Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem. • Genomför aldrig tekniska ändringar på apparaten. • Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning. • Använd endast originalreservdelar och -tillbehör. • Kontakta behörig kundtjänst eller OASE om problem uppstår.
Página 139 Ändamålsenlig användning Använd produkten som beskrivs i den här handboken endast på följande sätt: • För att tömma ut vatten, t.ex. för vattenspel. • Inomhus och utomhus. • Med hänsyn till tekniska data. (→ Tekniska data) • Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden) För apparaten gäller följande begränsningar: •...
Página 140 Produktbeskrivning Översikt ARS0083 Ingång (sugsida) • Med filterkorg (3) och nedsänkt installation. • Med slanganslutning för anslutning av en slang och torr installation. Utgång (trycksida) • Anslutning returslang (t.ex. via en fontän). Filterkorg Reglage för flödesmängd Strömkabel • Strömförsörjning pump Konisk slanganslutning...
Página 141 Symboler på apparaten Apparaten är dammtät och vattentät ned till 4 m. Möjlig risk för personer med pacemaker. Skydda apparaten mot direkt solljus. Apparaten får inte kastas i vanliga hushållssopor. Läs bruksanvisningen. Installationsvarianter ARS0084 • Variant (a): Installera pumpen nedsänkt –...
Página 142 Installation och anslutning Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten). Pumpen får endast användas om angivna vattenvärden beaktas. (→ Tillåtna vattenvärden) VARNING Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande. ...
Página 143 Vrida pumpingång Pumpingången kan riktas individuellt. Inriktning Användning • Rekommenderas vid torr installation. Uppåt eller i sidled (höger, väns- • En motsvarande vattennivå måste vara säkerställd vid nedsänkt install- ter) ation. • Rekommenderas vid nedsänkt installation. Nedåt • Vattenflöde även vid låg vattennivå. ARS0090...
Página 144 Installera apparaten nedsänkt Ansluta ARS0085 Anslut inte stickkontakten till stickuttaget än! Installation ARS0086 • Ställ pumpen vågrätt stabilt på ett fast, slamfritt underlag. • Se till att pumpen står stadigt. • Använd endast pumpen om den är komplett nedsänkt i vatten.
Página 145 Installera apparaten torrt Ansluta ARS0087 Anslut inte stickkontakten till stickuttaget än!
Página 146 Installation ARS0088 • Ställ pumpen vågrätt stabilt på ett fast, slamfritt underlag. • Se till att pumpen står stadigt.  Du kan skruvar fast apparaten i ett lämpligt underlag för mer stabilitet.
Página 147 Rengöra apparaten  Rengör apparaten vid behov, men minst 2 ggr/år. • Rekommenderade rengöringsmedel vid svåra kalkavlagringar: – Pumprengöringsmedel PumpClean från OASE. – Ättiks- och klorfritt hushållsrengöringsmedel. • Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.
Página 148 Rengör/byt ut drivenheten • Ta isär pumpen som figuren visar. • Rengör komponenterna med en borste under klart vatten. • Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar. • Sätt ihop pumpen i omvänd ordningsföljd. ARS0089...
Página 149 Förvaring / lagring under vintern Ta apparaten ur drift om vattentemperaturen sjunker under +4 °C eller senast vid förväntad frost. Felavhjälpning Störning Orsak Åtgärd Pumpen startar inte Nätspänning saknas Kontrollera nätspänningen Ingående slangar är knäckta Dra ingående slangar utan veck Blockerade ingående slangar Kontrollera/rengör ingående slangar Drivenheten är blockerad...
Página 150 Tekniska data Aquarius Universal Classic 3000 Anslutningsspänning V AC 220 … 240 Nätfrekvens Max. effektförbrukning Max. pumpeffekt 3000 Max. pumphöjd Kapslingsklass IP68 Max. nedsänkningsdjup Sugsida Gänga G1½ Anslutning slang 25, 32, 38 Trycksida Gänga Anslutning slang 19, 25, 32, 38 Yta för filteringång cm²...
Página 151 Slitagedelar • Drivenhet Avfallshantering ANVISNING Denna apparat får inte kastas i hushållssoporna. Lämna in apparaten till en återvinningscentral.   Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt av- fallshantering. Klipp av kabeln så att apparaten är obrukbar. ...
Página 152 Alkuperäisen käyttöohjeen käännös. VAR OITU S VAROITUS  Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.  Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä...
Página 153 • Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin. • Älä koskaan tee laitteeseen teknisiä muutoksia. • Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa. • Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita. • Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.
Página 154 Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti: • Veden pumppaamiseen esim. suihkulähdettä varten. • Sisä- ja ulkoalueilla. • Teknisiä tietoja noudattaen. (→ Tekniset tiedot) • Sallittuja vesiarvoja noudattaen. (→ Sallitut vesiarvot) Laitteelle ovat voimassa seuraavat rajoitukset: • Älä käytä uimalammikoissa. •...
Página 155 Tuotekuvaus Yleiskatsaus ARS0083 Tulo (imupuoli) • Suodatinkorilla (3) upotetussa sijoituksessa. • Letkuliittimellä letkun liitäntään kuivasijoituksessa. Lähtö (painepuoli) • Paluuvirtauksen liitäntä (esim. suihkukaivoon). Suodatinkori Virtausmäärän säädin Verkkojohto • Pumpun virransyöttö Vaiheletkuliitin...
Página 156 Laitteessa olevat symbolit Laite on pölytiivis ja vesitiivis 4 metriin saakka. Mahdollisia vaaroja sydämentahdistinta käyttäville henkilöille. Suojaa laite suoralta auringonsäteilyltä. Älä hävitä laitetta tavallisen talousjätteen mukana. Lue käyttöohje. Asennusversiot ARS0084 • Versio (a): Pumpun sijoittaminen upotettuna – Pumppu sijoitetaan lampeen tai altaaseen. –...
Página 157 Paikoilleen asettaminen ja yhdistäminen Pumppu voidaan sijoittaa upotettuna (veteen) tai kuivana (veden ulkopuolelle). Pumpun käyttö on sallittu vain ilmoitettuja vesiarvoja noudattaen. (→ Sallitut vesiarvot) VAROITUS Jos tätä laitetta käytetään uimapaikoissa, seurauksena voi olla vakavia vammoja tai kuolema. Laitteen vialliset sähköosat johtavat veden vaarallisen sähköjännitteen. ...
Página 158 Pumpun sisääntulon kääntäminen Pumpun sisääntulo voidaan suunnata yksilöllisesti. Suuntaus Käyttö • Suositellaan kuivasijoituksessa. Ylös tai sivulle (oikealle, vasem- • Upotetussa sijoituksessa on varmistettava asianmukainen vedentaso. malle) • Suositellaan upotetussa sijoituksessa. Alhaalla • Vedensyöttö myös alhaisella vedentasolla. ARS0090...
Página 159 Laitteen asettaminen veden pinnan alle Liitännät ARS0085 Älä vielä yhdistä verkkopistoketta pistorasiaan! Sijoittaminen ARS0086 • Aseta pumppu vaakasuoraan asentoon kiinteälle, lietteettömälle alustalle. • Huolehdi, että pumppu pysyy varmasti paikoillaan. • Käytä pumppua vain silloin, kun se on täysin upotettuna veteen.
Página 160 Laitteen asettaminen kuiviin olosuhteisiin Liitännät ARS0087 Älä vielä yhdistä verkkopistoketta pistorasiaan!
Página 161 Sijoittaminen ARS0088 • Aseta pumppu vaakasuoraan asentoon kiinteälle, lietteettömälle alustalle. • Huolehdi, että pumppu pysyy varmasti paikoillaan.  Laitteen turvallisen asennon varmistamiseksi voidaan laite ruuvata johonkin soveltuvaan alustaan.
Página 162 Käytä kovapintaisiin epäpuhtauksiin avuksi suositeltua puhdistusainetta. Laitteen puhdistus  Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa. • Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine: – Pumpun puhdistusaine PumpClean, valmistaja OASE. – Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria. • Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.
Página 163 Käyttöyksikön puhdistus/vaihto • Pura pumppu osiin kuvan osoittamalla tavalla. • Puhdista osat harjalla ja puhtaalla vedellä. • Tarkasta kaikki osat vaurioiden varalta. Vaihda vaurioituneet tai kuluneet osat. • Kokoa pumppu päinvastaisessa järjestyksessä. ARS0089...
Página 164 Varastointi/säilytys talven yli Poista laite käytöstä veden lämpötilan ollessa alle +4 °C tai viimeistään ennen odotettavissa ole- vaa pakkasta. Häiriöiden korjaaminen Häiriö Korjaaminen Pumppu ei käynnisty Verkkojännite puuttuu Tarkasta verkkojännite Tulojohdot taittuneet Asenna tulojohdot ilman taittokohtia Tulojohdot tukkeutuneet Tarkasta/puhdista tulojohdot Käyttöyksikkö...
Página 165 Tekniset tiedot Aquarius Universal Classic 3000 Liitäntäjännite V AC 220 … 240 Verkkotaajuus Maks. tehontarve Suurin pumppausteho 3000 Suurin pumppauskorkeus Kotelointiluokka IP68 Suurin upotussyvyys Imupuoli Kierre G1½ Letkun liitäntä 25, 32, 38 Painepuoli Kierre Letkun liitäntä 19, 25, 32, 38 Suodattimen ottopinta cm²...
Página 166 Kuluvat osat • Käyntiyksikkö Hävittäminen OHJE Tätä laitetta ei saa hävittää talousjätteiden mukana.  Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen. Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja  laitteen asianmukaisesta hävityksestä. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki. ...
Página 167 Eredeti útmutató. FIGYELMEZT ET ÉS FIGYELMEZTETÉS  Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz- szes elektromos készüléket. Ellenkező esetben áramütés okozta halá- los vagy súlyos sérülések veszélye áll fenn.  A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill.
Página 168 • A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük. • Soha ne végezzen műszaki változtatásokat a készüléken. • Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak. • Kizárólag eredeti pótalkatrészeket és tartozékokat használjon. • Probléma esetén forduljon szakkereskedőjéhez vagy az OASE vállalathoz.
Página 169 Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja: • Víz szivattyúzására, pl. vízjátékokhoz. • Bel- és kültéri használatra. • A műszaki adatok betartása mellett. (→ Műszaki adatok) • A vízre vonatkozó értékek betartása mellett. (→ Megengedett értékek a vízre vonatkozóan) A készülékre a következő...
Página 170 Termékleírás Áttekintés ARS0083 Bemenet (szívóoldal) • Szűrőkosárral (3) víz alá merített felállítás esetén. • Tömlővéggel a tömlő csatlakoztatásához száraz felállítás esetén. Kimenet (nyomóoldal) • A visszatérő ág bekötése (pl. egy szökőkútba). Szűrőkosár Szabályozó az átfolyási mennyiségez Hálózati kábel • A szivattyú áramellátása Lépcsőzetes tömlővég...
Página 171 A készülék szimbólumai A készülék porálló, és 4 méterig vízálló. A készülék veszélyes lehet szívritmus-szabályozóval rendelkező személyekre. Óvja a készüléket a közvetlen napfénytől. A készüléket ne dobja ki a háztartási hulladékok közé. Olvassa el a használati útmutatót. Telepítési változatok ARS0084 •...
Página 172 Felállítás és csatlakoztatás A szivattyú víz alá (vízbe) vagy szárazon (vízen kívül) is telepíthető. A szivattyú használata csak a vízre vonatkozó értékek betartása mellett megengedett. (→ Megengedett értékek a vízre vonatkozóan) FIGYELMEZTETÉS Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetése- kor.
Página 173 A szivattyú bemenetének elforgatása A szivattyú bemenete egyénileg beállítható. Beállítás Alkalmazás • Szárazon való felállításkor ajánlott. Felfelé vagy oldalt (jobbra, • Vízbe merített felállítás esetén megfelelő vízszintnek kell garantálva len- balra) nie. • Vízbe merített felállítás esetén ajánlott. Lefelé • Vízszállítás alacsony vízszint esetén is. ARS0090...
Página 174 A készülék felállítása vízbe merítve Csatlakoztatás ARS0085 Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba! Elhelyezés ARS0086 • Állítsa a szivattyút vízszintesen szilárd és iszapmentes aljzatra. • Gondoskodjon a szivattyú stabil helyzetéről. • Csak akkor üzemeltesse a szivattyút, ha teljesen a víz alá van merítve.
Página 175 A készülék száraz felállítása Csatlakoztatás ARS0087 Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!
Página 176 Elhelyezés ARS0088 • Állítsa a szivattyút vízszintesen szilárd és iszapmentes aljzatra. • Gondoskodjon a szivattyú stabil helyzetéről.  A stabil álláshoz a készüléket egy megfelelő talapzathoz csavarozhatja.
Página 177 A készülék tisztítása  A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. • Ajánlott tisztítószerek makacs vízkövesedés esetén: – OASE PumpClean szivattyútisztító. – Ecet- és klórmentes háztartási tisztító. • A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.
Página 178 A járóegység tisztítása/cseréje • Szerelje szét a szivattyút az ábrán látható módon. • Tiszta víz alatt tisztítsa meg az alkatrészeket kefével. • Ellenőrizze az összes alkatrész sérülését. Cserélje ki a sérült vagy kopott alkatrészeket. • Szerelje össze fordított sorrendben a szivattyút. ARS0089...
Página 179 Tárolás/Telelés Helyezze üzemen kívül a készüléket +4 °C alatti vízhőmérsékletnél vagy legkésőbb akkor, ha fagy várható. Hibaelhárítás Üzemzavar Megoldás A szivattyú nem indul el. Hiányzik a hálózati feszültség. Ellenőrizze a hálózati feszültséget. A betápláló vezetékek megtör- Fektesse törésmentesen a betápláló veze- tek.
Página 180 Műszaki adatok Aquarius Universal Classic 3000 Csatlakoztatási feszültség V AC 220 … 240 Hálózati frekvencia Max. teljesítményfelvétel Max. szállítási teljesítmény l/ó 3000 Max. szállítási magasság Védettségi fokozat IP68 Max. merülési mélység Szívóoldal Menet G1½ Tömlőcsatlakozó 25, 32, 38 Nyomóoldal Menet Tömlőcsatlakozó...
Página 181 Kopóalkatrészek • Járóegység Megsemmisítés TUDNIVALÓ: A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra.   Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról. A kábel levágásával tegye használhatatlanná...
Página 182 Oryginalna instrukcja. OSTRZ EŻEN IE OSTRZEŻENIE  Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciw- nym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku pora- żenia prądem.  Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą...
Página 183 • Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę. • Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji. • Należy stosować tylko oryginalne części zamienne i akcesoria. • W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy OASE.
Página 184 Zastosowanie zgodne z przeznaczeniem Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób: • Do pompowania wody np. do zabaw w wodzie. • Do zastosowań wewnątrz i na zewnątrz. • W warunkach zgodnych z danymi technicznymi. (→ Dane techniczne) •...
Página 185 Opis produktu Przegląd ARS0083 Wlot (strona ssąca) • Z koszem filtrującym (3) przy ustawieniu w sposób zanurzony. • Z końcówką węża do podłączenia węża przy ustawieniu w suchym miejscu. Wylot (strona ciśnienia) • Podłączenie obiegu powrotnego (np. do studni). Kosz filtrujący Regulator natężenia przepływu Kabel sieciowy •...
Página 186 Symbole na urządzeniu Urządzenie jest pyłoszczelne i wodoszczelne aż do głębokości 4 m. Możliwość wystąpienia zagrożeń dla osób ze stymulatorami pracy serca. Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych. Nie wyrzucać tego urządzenia do zwykłych odpadów komunalnych. Przeczytaj instrukcję użytkowania. Wersja zainstalowania ARS0084 •...
Página 187 Ustawienie i podłączenie Pompę można ustawić w pozycji zanurzonej (w wodzie) albo w suchym miejscu (na zewnątrz stawu). Użytkowanie pompy jest dozwolone tylko w warunkach dotrzymania dozwolonych parametrów wody. (→ Dopuszczalne parametry wody) OSTRZEŻENIE Śmierć lub ciężkie obrażenia ciała w razie eksploatacji urządzenia w stawie pływackim. Uszkodze- nie elementów elektrycznych urządzenia spowoduje, że woda zacznie przewodzić...
Página 188 Przekręcić wlot pompy Wlot pompy można ustawić indywidualnie. Ustawienie Zastosowanie • Zalecane przy ustawieniu w suchym miejscu. Na górze lub z boku (prawo, • W przypadku ustawienia urządzenia w pozycji zanurzonej należy zapew- lewo) nić odpowiedni poziom lustra wody. • Zalecane przy ustawieniu w pozycji zanurzonej. Na dole •...
Página 189 Ustawianie urządzenia pod wodą Podłączenie ARS0085 Jeszcze nie włożyć wtyczki sieciowej do gniazdka! Ustawienie ARS0086 • Urządzenie należy ustawić poziomo na twardym podłożu bez osadów szlamu. • Zadbać o stabilne ustawienie pompy. • Pompę użytkować tylko wtedy, gdy jest całkowicie zanurzona w wodzie.
Página 190 Ustawianie urządzenia w suchym miejscu Podłączenie ARS0087 Jeszcze nie włożyć wtyczki sieciowej do gniazdka!
Página 191 Ustawienie ARS0088 • Urządzenie należy ustawić poziomo na twardym podłożu bez osadów szlamu. • Zadbać o stabilne ustawienie pompy.  Dla stabilnego ustawienia można przymocować urządzenie śrubami do odpowiedniego pod- łoża.
Página 192 • W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środ- ków czyszczących: – Środek czyszczący PumpClean marki OASE. – Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru. • Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.
Página 193 Czyszczenie/wymiana zespołu wirnika • Rozłożyć pompę tak, jak pokazano na rysunku. • Oczyścić podzespoły szczotką pod bieżącą, czystą wodą. • Sprawdzić wszystkie części pod kątem uszkodzeń. Wymienić uszkodzone lub zużyte części. • Pompę należy zmontować w chronologicznie odwrotnej kolejności. ARS0089...
Página 194 Magazynowanie / Przechowywanie w okresie zimowym Urządzenie należy wyłączyć z eksploatacji, gdy temperatura wody spadnie poniżej +4°C lub naj- później po prognozie wystąpienia przymrozków. Usuwanie usterek Usterka Przyczyna Środki zaradcze Pompa nie uruchamia się Brak napięcia sieciowego Sprawdzić napięcie sieciowe Załamane przewody Przewody ułożyć...
Página 195 Dane techniczne Aquarius Universal Classic 3000 Napięcie przyłącza V AC 220 … 240 Częstotliwość sieci Maks. pobór mocy Maks. wydajność pompowania 3000 Maks. wysokość pompowania Stopień ochrony IP68 Maks. głębokość zanurzenia Strona ssania Gwint G1½ Przyłącze węża 25, 32, 38 Strona ciśnienia Gwint Przyłącze węża...
Página 196 Części ulegające zużyciu • Jednostka wirnikowa Usuwanie odpadów WSKAZÓWKA Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.  Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych. W razie wystąpienia pytań prosimy zwrócić się do lokalnego przedsiębiorstwa gospodarki od- ...
Página 197 Původní návod. VAR OVÁNÍ VAROVÁNÍ  Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.  Tento přístroj smí používat děti od 8 let a osoby se sníženými těles- nými, senzorickými nebo mentálními schopnosti nebo s nedostateč- nými zkušenostmi a znalostmi pouze v případě, že jsou pod dohle- dem, nebo že jsou poučeny o bezpečném používání...
Página 198 • Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout. • Nikdy neprovádějte technické změny na přístroji. • Provádějte na přístroji pouze činnosti, popisované v tomto návodu. • Používejte pouze originální náhradní díly a příslušenství. • Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.
Página 199 Použití v souladu s určeným účelem Výrobek, popsaný v tomto návodu, používejte pouze následujícím způsobem: • K čerpání vody např. pro vodotrysky. • Do vnitřních i venkovních prostor. • Při dodržení technických údajů. (→ Povolené hodnoty vody) • Při dodržení dovolených hodnot vody. (→ Povolené hodnoty vody) Pro přístroj platí...
Página 200 Popis výrobku Přehled ARS0083 Vstup (strana sání) • S filtračním košem (3) při ponorné instalaci. • S hadicovou vsuvkou pro připojení hadice při suché instalaci Výstup (výtlačná strana) • Přípojka vratného toku (např. z vodotrysku). Filtrační koš Regulátory průtoku Síťový kabel •...
Página 201 Symboly na přístroji Přístroj je prachotěsný a vodotěsný do 4 m. Možná nebezpečí pro osoby s kardiostimulátory. Chraňte přístroj před vlhkostí a přímým slunečním zářením. Nelikvidujte přístroj v běžném komunálním odpadu. Přečtěte si návod k použití. Varianty instalace ARS0084 • Varianta (a): Instalace čerpadla ponořeného ve vodě –...
Página 202 Instalace a připojení Čerpalo může být instalováno buď ponořené (ve vodě) nebo na suchu (mimo vodu) budou. Použití čerpadla je přípustné jen za dodržování uvedených parametrů vody. (→ Povolené hodnoty vody) VAROVÁNÍ Těžká zranění nebo smrt při provozu přístroje v koupacím rybníku. Kvůli vadným částem elektric- kého zařízení...
Página 203 Otočte vstup čerpadla Vstup čerpadla můžete nastavit individuálně. Nastavení polohy Použití • Doporučeno při suché instalaci. Shora nebo zboku (vlevo, • Při ponořené instalaci musí být zaručena odpovídající hladina vody. vpravo) • Doporučeno při ponořené instalaci. Dole • Čerpání vody při nízké hladině vody. ARS0090...
Página 204 Instalace ponořeného přístroje Připojení ARS0085 Zástrčku zatím nezapojujte do zásuvky! Instalace ARS0086 • Postavte čerpadlo vodorovně na pevný podklad, zbavený bahna. • Zajistěte bezpečnou stabilitu čerpadla. • Používejte čerpadlo pouze za předpokladu, že je kompletně ponořeno pod vodou.
Página 205 Instalace přístroje na suchu Připojení ARS0087 Zástrčku zatím nezapojujte do zásuvky!
Página 206 Instalace ARS0088 • Postavte čerpadlo vodorovně na pevný podklad, zbavený bahna. • Zajistěte bezpečnou stabilitu čerpadla.  Pro bezpečnou stabilitu můžete přístroj přišroubovat ke vhodnému podkladu.
Página 207  Přístroj čistěte podle potřeby, minimálně však 2krát ročně. • Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění: – Čistič čerpadel PumpClean od OASE. – Domácí čističe bez obsahu octa a chlóru. • Po čištění důkladně opláchněte všechny díly čistou vodou.
Página 208 Čištění/výměna rotoru • Rozeberte čerpadlo podle obrázku. • Vyčistěte součásti kartáčkem pod čistou vodou. • Zkontrolujte poškození všech součástí. Opotřebované nebo poškozené součásti vyměňte. • Smontujte čerpadlo v opačném pořadí. ARS0089...
Página 209 Uložení/zazimování Při teplotách vody nižších než +4 °C nebo nejpozději při očekávaném mrazu uveďte přístroj mimo provoz. Odstraňování poruch Porucha Příčina Řešení Čerpadlo se nerozběhne Není přítomno síťové napětí Zkontrolujte síťové napětí Zalomené přívody Umístěte přívody tak, aby nebyly zalo- mené...
Página 210 Technické údaje Aquarius Universal Classic 3000 Připojovací napětí V AC 220 až 240 Frekvence sítě Max. příkon Max. čerpací výkon 3000 Max. čerpací výška Stupeň krytí IP68 Max. hloubka ponoru Strana sání Závit G1½ Přípojka hadice 25, 32, 38 Výtlačná strana Závit Přípojka hadice 19, 25, 32, 38...
Página 211 Súčasti podliehajúce opotrebeniu • Rotor Likvidace UPOZORNĚNÍ Toto zařízení nesmí být likvidováno společně s komunálním odpadem. Likvidujte zařízení ve sběrném dvoře.   V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení. Předtím znemožněte další...
Página 212 Originálny návod VÝSTRAH A VÝSTRAHA  Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody. V opačnom prípade hrozia ťažké zranenia alebo smrť elektrickým prúdom.  Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zní- ženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, keď...
Página 213 • Nikdy na prístroji nevykonávajte technické zmeny. • Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode. • Používajte len originálne náhradné diely príslušenstvo. • V prípade problémov sa obráťte na autorizovaný zákaznícky servis alebo na spoločnosť OASE.
Página 214 Použitie v súlade s určeným účelom Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom • Na čerpanie vody, napríklad pre vodné hry. • V interiéri a exteriéri. • Pri dodržiavaní technických údajov. (→ Technické údaje) • Pri dodržaní prípustných hodnôt vody. (→ Povolené hodnoty vody) Pro prístroj platia nasledujúce obmedzenia: •...
Página 215 Popis výrobku Prehľad ARS0083 Vstup (strana nasávania) • S filtračným košom (3) pri ponorenom čerpadle. • S hadicovým hrdlom na pripojenie hadice pri montáži nasucho. Výstup (tlaková strana) • Pripojenie spätného toku (napr. do fontány). Filtračný kôš Regulátor prietoku Sieťový kábel •...
Página 216 Symboly na zariadení Prístroj je prachotesný a vodotesný do 4 m. Možné nebezpečenstvo pre osoby s kardiostimulátormi. Prístroj chráňte pred priamym slnečným žiarením. Prístroj nelikvidujte s bežným domovým odpadom. Prečítajte si návod na použitie. Varianty inštalácie ARS0084 • Variant (a): Montáž ponorného čerpadla –...
Página 217 Inštalácia a pripojenie Čerpadlo sa môže ponoriť (do vody) alebo umiestniť na suchu (mimo vody). Použitie čerpadla je prípustné len pri dodržaní uvedených hodnôt vody. (→ Povolené hodnoty vody) VÝSTRAHA Smrť alebo vážne zranenia spôsobené prevádzkou prístroja v jazierku určenom na kúpanie. V dô- sledku poškodených elektrických dielov prístroja sa voda dostane pod nebezpečné...
Página 218 Otočenie vstupu čerpadla Vstup čerpadla je možné individuálne narovnať. Narovnanie Použitie • Odporúča sa pre montáž nasucho. Hore alebo bočne (vpravo, • V prípade montáži pod vodou musí byť zaručená primeraná hladina vľavo) vody. • Odporúča sa pri montáži pod vodou. Dole •...
Página 219 Inštalácia zariadenia pod vodou Pripojenie ARS0085 Sieťovú zástrčku ešte nezasúvajte do zásuvky! Inštalácia ARS0086 • Postavte čerpadlo vodorovne na pevný podklad bez bahna. • Zaistite bezpečné postavenie čerpadla. • Prevádzkujte čerpadlo len vtedy, keď je úplne ponorené pod vodou.
Página 220 Suché osadenie zariadenia Pripojenie ARS0087 Sieťovú zástrčku ešte nezasúvajte do zásuvky!
Página 221 Inštalácia ARS0088 • Postavte čerpadlo vodorovne na pevný podklad bez bahna. • Zaistite bezpečné postavenie čerpadla.  Bezpečný stav dosiahnete tak, že zariadenie priskrutkujete na vhodný podklad.
Página 222 Prístroj čistite podľa potreby, ale minimálne 2-krát ročne. • Odporúčané čistiace prostriedky pri silnom usadzovaní vápnika: – čistič čerpadiel PumpClean od spoločnosti OASE. – čistiaci prostriedok bez obsahu octu a chlóru. • Po čistení všetky diely dôkladne opláchnite čistou vodou.
Página 223 Vyčistenie/výmena obežnej jednotky • Rozoberte čerpadlo podľa obrázka. • Komponenty vyčistite kefou pod čistou vodou. • Skontrolujte, či nie sú diely poškodené. Poškodené alebo opotrebované diely vymeňte. • Čerpadlo zložte v opačnom poradí. ARS0089...
Página 224 Uloženie/prezimovanie Prístroj vyraďte z prevádzky pri teplotách vody nižších ako +4 °C alebo najneskôr pri očakávanom mraze. Odstráňte poruchu Porucha Príčina Náprava Čerpadlo sa nerozbehne Chýba sieťové napätie Skontrolujte sieťové napätie Prívodné vedenia sú zalomené Prívodné vedenia uložte nezalomené Prívodné vedenia sú upchaté Prívodné...
Página 225 Technické údaje Aquarius Universal Classic 3000 Napájacie napätie V AC 220 … 240 Sieťová frekvencia Max. príkon Max. výkon čerpadla 3000 Max. dopravná výška Trieda krytia IP68 Max. hĺbka ponorenia Sacia strana Závit G1½ Prípojka hadice 25, 32, 38 Tlaková strana Závit Prípojka hadice 19, 25, 32, 38...
Página 226 Súčasti podliehajúce opotrebeniu • Obežná jednotka Likvidácia UPOZORNENIE Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.  Prístroj zlikvidujte prostredníctvom určeného systému na spätný odber. V prípade otázok sa obráťte na miestnu spoločnosť pre likvidáciu odpadu. Tá vám poskytne in- ...
Página 227 Originalna navodila. OPOZORILO OPOZORILO  Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara.  To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzo- rom ali so bile seznanjene z varno uporabo naprave in razumejo po-...
Página 228 • Naprave v nobenem primeru ni dovoljeno tehnično spreminjati. • Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. • Uporabljajte le originalne nadomestne dele in opremo. • Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.
Página 229 Pravilna uporaba Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način: • Za črpanje vode npr. za vodne igre. • V notranjih prostorih in na prostem. • Ob upoštevanju tehničnih podatkov. (→ Tehnični podatki) • Ob upoštevanju dovoljenih vrednosti vode. (→ Dovoljene vrednosti vode) Za napravo veljajo naslednje omejitve: •...
Página 230 Opis izdelka Pregled ARS0083 Vhod (sesalna stran) • S filtrirno košaro (3) s potopno namestitvijo. • Z navojnim priključkom za priključitev cevi pri suhi namestitvi. Izhod (tlačna stran) • Priključitev povratnega toka (npr. v vodomet). Filtrirna košara Regulator za količino pretoka Omrežni kabel •...
Página 231 Simboli na napravi Naprava je do 4 m zatesnjena pred prahom in vodo. Obstaja nevarnost za ljudi s srčnim spodbujevalnikom. Napravo zaščitite pred neposrednimi sončnimi žarki. Naprave ne odvrzite med običajne gospodinjske odpadke. Preberite navodila za uporabo. Različice namestitve ARS0084 •...
Página 232 Postavitev in priklop Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode). Uporaba črpalke je dovoljena le ob upoštevanju navedenih vodnih vrednosti. (→ Dovoljene vre- dnosti vode) OPOZORILO Če naprava obratuje v kopalnem ribniku, lahko pride do smrti ali hudih telesnih poškodb. Zaradi okvarjenih električnih delov naprave je voda pod nevarno električno napetostjo.
Página 233 Obračanje vhoda črpalke Vhod črpalke lahko individualno obrnete. Smer Uporaba • Priporočeno pri suhi namestitvi. Navzgor ali stransko (desno, • Pri potopni namestitvi je treba zagotoviti ustrezen nivo vode. levo) • Priporočeno pri potopni namestitvi. Navzdol • Črpanje vode tudi pri nizkem nivoju vode. ARS0090...
Página 234 Postavitev naprave pod gladino Priključitev ARS0085 Vtiča še ne vstavljajte v vtičnico! Postavitev ARS0086 • Črpalko namestite vodoravno na trdni podlagi brez blata. • Poskrbite, da bo črpalka stabilno nameščena. • Črpalko uporabljajte samo, če je v celoti potopljena v vodo.
Página 235 Postavitev naprave na suhem Priključitev ARS0087 Vtiča še ne vstavljajte v vtičnico!
Página 236 Postavitev ARS0088 • Črpalko namestite vodoravno na trdni podlagi brez blata. • Poskrbite, da bo črpalka stabilno nameščena.  Za varno postavitev lahko napravo privijete na primerno površino.
Página 237 Napravo čistite po potrebi, vendar vsaj 2-krat letno. • Priporočeno čistilno sredstvo pri trdovratnih poapnitvah: – Čistilo za črpalke PumpClean družbe OASE. – Hišna čistila, ki ne vsebujejo kisa ali klora. • Po čiščenju morate vse dele temeljito izprati z vodo.
Página 238 Čiščenje/zamenjava tekalne enote • Razstavite črpalko kot je prikazano na sliki. • Sestavne dele očistite s čopičem pod čisto vodo. • Preverite vse dele za poškodbe. Zamenjajte poškodovane ali obrabljene dele. • Črpalko sestavite v obratnem vrstnem redu. ARS0089...
Página 239 Skladiščenje/Prezimovanje Napravo izklopite pri temperaturah vode pod +4 °C ali najkasneje, ko se pričakuje zmrzal. Odpravljanje motenj Motnja Vzrok Ukrep Črpalka se ne zažene. Ni omrežne napetosti. Preverite omrežno napetost. Dovodne cevi so prepognjene Dovodne cevi položite brez pregibov Zamašeni dovodi Preverite/očistite dovodne cevi Tekalna enota je blokirana Odpravite blokado, preverite, ali je tekalna...
Página 240 Tehnični podatki Aquarius Universal Classic 3000 Priključna napetost V AC 220 … 240 Omrežna frekvenca Najv. moč Najv. moč črpanja 3000 Najv. višina črpanja Razred zaščite IP68 Najv. potopna globina Sesalna stran Navoji G1½ Priključek za cev 25, 32, 38 Tlačna stran Navoji Priključek za cev...
Página 241 Deli, ki se obrabijo • Tekalna enota Odlaganje odpadkov NASVET Te naprave ne smete zavreči med gospodinjske odpadke. Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov.   Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo.
Página 242 Originalni priručnik. UPOZ ORENJ E UPOZORENJE  Prije posezanja u vodu odvojite sve električne uređaje koji se nalaze u vodi od električne mreže. U suprotnom postoji mogućnost teških oz- ljeda ili smrti zbog električnog udara.  Djeca starija od 8 godina i osobe sa smanjenim tjelesnim, osjetilnim ili psihičkim sposobnostima ili s nedovoljnim iskustvom i znanjem smiju rabiti ovaj uređaj ako su pod nadzorom ili ako su podučene o sigurnoj uporabu uređaja i razumiju opasnosti koje iz toga proizlaze.
Página 243 • Položite vodove tako da su zaštićeni od oštećenja i da nitko ne može pasti preko njih. • Nikada ne obavljajte tehničke izmjene na uređaju. • Na uređaju obavljajte samo radove opisane u ovom priručniku. • Uporabite samo originalne rezervne dijelove i pribor. • U slučaju problema obratite se ovlaštenoj servisnoj službi ili tvrtki OASE.
Página 244 Namjensko korištenje U ovim uputama opisan proizvod upotrebljavajte isključivo kao što slijedi: • Za pumpanje vode, npr. za vodoskoke. • U unutarnjim i vanjskim područjima. • Uz pridržavanje tehničkih podataka. (→ Tehnički podatci) • Uz pridržavanje dozvoljenih vrijednosti vode. (→ Dopuštene vrijednosti vode) Za uređaj vrijede sljedeća ograničenja: •...
Página 245 Opis proizvoda Pregled ARS0083 Ulaz (usisna strana) • S filtarskom košarom (3) pri postavljanju pod vodom. • S crijevnom navlakom za priključak jednog crijeva pri postavljanju na suhom. Izlaz (potisna strana) • Priključak povrata (npr. u fontanu). Filtarska košara Regulator za količinu protoka Električni kabel •...
Página 246 Simboli na uređaju Uređaj je nepropustan za prašinu i vodu do 4 m. Moguće opasnosti za osobe sa srčanim elektrostimulatorima. Zaštitite uređaj od izravnog sunčanog zračenja. Ne zbrinjavajte uređaj s običnim kućnim otpadom. Pročitajte priručnik za uporabu. Načini instalacije ARS0084 •...
Página 247 Postavljanje i priključivanje Pumpa se može postaviti ili uronjena (u vodu) ili na suho (izvan vode). Uporaba crpke dopuštena je samo uz pridržavanje navedenih vrijednosti vode. (→ Dopuštene vri- jednosti vode) UPOZORENJE Može doći do smrti ili teških ozljeda prilikom upotrebe uređaja u jezercu za kupanje. U slučaju kvara električnih dijelova uređaja, voda će biti pod opasnim naponom.
Página 248 Okretanje ulaza pumpe Ulaz pumpe može se individualno usmjeriti. Usmjerenje Primjena • Preporučeno pri postavljanju na suhom. Gore ili bočno (desno, lijevo) • Ako je uređaj postavljen potopljeno, mora se osigurati odgovarajuća ra- zina vode. • Preporučeno kod potopljenog postavljanja. Dolje •...
Página 249 Uređaj postavite uronjen Priključiti ARS0085 Još uvijek nemojte uključiti utikač u utičnicu! Postavljanje ARS0086 • Postavite pumpu vodoravno na čvrstu podlogu bez blata. • Pobrinite se za siguran položaj pumpe. • Radite s pumpom samo ako je ona potpuno uronjena pod vodu.
Página 250 Uređaj postavite na suhom Priključiti ARS0087 Još uvijek nemojte uključiti utikač u utičnicu!
Página 251 Postavljanje ARS0088 • Postavite pumpu vodoravno na čvrstu podlogu bez blata. • Pobrinite se za siguran položaj pumpe.  Za siguran razmak, uređaj možete pričvrstiti na prikladnu podlogu.
Página 252 Čistite uređaj po potrebi, ali najmanje 2 puta godišnje. • Preporučena sredstva za čišćenje tvrdokornih naslaga vapnenca: – Sredstvo za čišćenje PumpClean tvrtke OASE. – Kućansko sredstvo za čišćenje bez octa i klora. • Nakon čišćenja sve dijelove isperite čistom vodom.
Página 253 Čišćenje/zamjena rotora • Rastavite pumpu kao što je prikazano na ilustraciji. • Očistite dijelove četkom i čistom vodom. • Na svim dijelovima provjerite ima li oštećenja. Oštećene ili istrošene dijelove zamijenite. • Montirajte pumpu obrnutim redoslijedom. ARS0089...
Página 254 Skladištenje / čuvanje tijekom zime Uređaj stavite van pogona pri temperaturi vode ispod +4 °C ili najkasnije kada se očekuje pojava mraza. Otklanjanje neispravnosti Neispravnost Uzrok Rješenje Pumpa se ne pokreće Nema mrežnog napona Provjerite mrežni napon Dovod presavijen Dovod postaviti bez savijanja Dovodi su začepljeni Provjeriti/očistiti dovode Rotor je blokiran...
Página 255 Tehnički podatci Aquarius Universal Classic 3000 Priključni napon V AC 220 … 240 Mrežna frekvencija Maks. primljena snaga Maks. učinak pumpe 3000 Maks. visina pumpanja Način zaštite IP68 Maks. dubina uranjanja Usisna strana Navoj G1½ Priključak crijeva 25, 32, 38 Tlačna strana Navoj Priključak crijeva...
Página 256 Potrošni dijelovi • Radna jedinica Zbrinjavanje NAPOMENA Ovaj uređaj ne smije se odlagati u kućni otpad.  Zbrinite uređaj preko predviđenog sustava prikupljanja otpada. Ako imate pitanja, obratite se lokalnoj tvrtki za zbrinjavanje otpada. Ondje možete pronaći in-  formacije o pravilnom zbrinjavanju uređaja. Onesposobite uređaj odsijecanjem kabela.
Página 257 Traducerea instrucțiunilor originale AVERTIZ ARE AVERTIZARE  Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.  Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă...
Página 258 • Nu efectuaţi niciodată modificări tehnice ale aparatului. • Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni. • Utilizaţi numai piese de schimb şi accesorii originale. • În caz de probleme, contactați serviciului autorizat pentru clienți sau OASE.
Página 259 Utilizarea în conformitate cu destinaţia Utilizați produsul descris în acest manual doar după cum urmează: • Pentru pomparea apei de ex. pentru fântâni arteziene. • În spațiile interioare și exterioare. • Cu respectarea datelor tehnice. (→ Date tehnice) • Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei) Pentru aparat sunt valabile următoarele restricţii: •...
Página 260 Descrierea produsului Vedere de ansamblu ARS0083 Intrare (partea de aspirare) • Cu colivie cu filtru (3) în cazul instalării imersate. • Cu conector de furtun pentru conectarea unui furtun în cazul instalării pe uscat. Ieșire (partea de presiune) • Conexiunea returului (de exemplu într-o fântână arteziană). Colivie cu filtru Regulator pentru debit Cablu de rețea...
Página 261 Simbolurile de pe aparat Aparatul este etanșat împotriva prafului și a apei până la 4 m. Posibile pericole pentru persoane cu stimulatoare cardiace. Protejați aparatul împotriva razelor directe ale soarelui. Nu eliminați aparatul împreună cu deșeurile menajere obișnuite. Citiți instrucțiunile de utilizare. Variante de instalare ARS0084 •...
Página 262 Amplasarea şi racordarea Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă). Utilizarea pompei este admisă numai prin respectarea valorilor date ale apei. (→ Valori permise ale apei) AVERTIZARE Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor elec- trice defecte ale aparatului, apa se află...
Página 263 Rotirea intrării pompei Intrarea pompei poate fi aliniată individual. Aliniere Aplicație Sus sau lateral (dreapta, stânga) • Recomandat la instalarea pe uscat. • La instalarea prin imersie trebuie să fie asigurat un nivel corespunzător al apei. • Recomandat la instalarea prin imersie. •...
Página 264 Amplasare aparat imersat Conectare ARS0085 Nu introduceți încă ștecherul în priză! Montare ARS0086 • Așezați pompa orizontal pe o fundație solidă, fără noroi. • Asigurați pompei o poziție stabilă. • Acționați pompa numai atunci când este complet scufundată în apă.
Página 265 Amplasaţi aparatul pe o suprafaţă uscată Conectare ARS0087 Nu introduceți încă ștecherul în priză!
Página 266 Montare ARS0088 • Așezați pompa orizontal pe o fundație solidă, fără noroi. • Asigurați pompei o poziție stabilă.  Pentru stabilitate, puteți fixa aparatul cu șuruburi pe un suport adecvat.
Página 267 Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an. • Agenţi de curăţare recomandaţi în cazul depunerilor de calcar persistente: – Detergent pentru pompe PumpClean de la OASE. – Detergent casnic fără oţet şi clor.
Página 268 Curăţaţi/ înlocuiţi unitatea de funcţionare • Dezasamblați pompa așa cum se arată în figură. • Curățați componentele cu o perie, sub jet de apă curată. • Verificați toate piesele să nu prezinte deteriorări. Înlocuiți piesele deteriorate sau uzate. • Asamblați pompa în ordine inversă. ARS0089...
Página 269 Depozitare/depozitare pe timp de iarnă Scoateți dispozitivul din funcțiune la temperaturi ale apei sub +4 °C sau, cel mai târziu, atunci când se preconizează condiții de îngheț. Resetarea defecțiunii Defecțiune Cauză Remediere Pompa nu porneşte Tensiunea de rețea lipsește Verificați tensiunea de rețea Conducte îndoite Plasați conductele fără...
Página 270 Date tehnice Aquarius Universal Classic 3000 Tensiune de conexiune V c.a. 220 … 240 Frecvența rețelei Consum max. de energie Debitul max. de pompare 3000 Înălțime max. de pompare Clasă protecție IP68 Adâncimea max. de scufundare Parte de aspirație Filet G1½...
Página 271 Consumabile • Unitate de funcţionare Îndepărtarea deşeurilor INDICAȚIE Nu este permisă eliminarea ca deșeu menajer a acestui aparat. Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.   În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură...
Página 272 Оригинално ръководство. ПРЕДУП РЕЖДЕНИ Е ПРЕДУПРЕЖДЕНИЕ  Преди да бъркате във водата, изключете всички електри- чески уреди във водата от електрическата мрежа. В проти- вен случай има опасност от тежки наранявания или смърт поради токов удар.  Този уред може да се използва от деца от 8-годишна въз- раст...
Página 273 • Никога не извършвайте технически промени по уреда. • По уреда извършвайте само работите, които са описани в настоящото ръководс- тво. • Използвайте само оригинални резервни части и аксесоари. • При проблеми се обърнете към оторизирания сервиз или към OASE.
Página 274 Употреба по предназначение Използвайте продукта, описан в това ръководство, само както следва: • За изпомпване на водата, напр. за каскади на фонтаните. • Във вътрешни и външни зони. • При спазване на техническите данни. (→ Технически данни) • При спазване на допустимите стойности на водата. (→ Допустими стойности на водата) За...
Página 275 Описание на продукта Преглед ARS0083 Вход (всмукателна страна) • С филтърна кошница (3) с потопен монтаж. • С накрайник за маркуч за свързване на маркуч при сух монтаж. Изход (напорна страна) • Присъединяване на обратния поток (напр. във фонтан). Филтрираща кошница Регулатор...
Página 276 Символи върху уреда Уредът е прахо- и водонепроницаем до 4 m. Възможен риск за хора с пейсмейкъри. Пазете уреда от пряка слънчева светлина. Не изхвърляйте уреда с обичайните битови отпадъци. Прочетете ръководството за експлоатация. Варианти за монтаж ARS0084 • Вариант (a): Потопен монтаж на помпата –...
Página 277 Монтаж и свързване Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата). Използването на помпата е допустимо само при спазване на посочените стойности на водата. (→ Допустими стойности на водата) ПРЕДУПРЕЖДЕНИЕ Тежки наранявания или смърт при експлоатация на уреда в плавателен водоем. Де- фектни...
Página 278 Завъртане на входа на помпата Входът на помпата може да се подравнява индивидуално. Подравняване Приложение Отгоре или отстрани (от- • Препоръчва се при сух монтаж. дясно, отляво) • При потопен монтаж трябва да се гарантира подходящо ниво на водата. Долу •...
Página 279 Монтирайте уреда потопен Свързване ARS0085 Все още не включвайте мрежовия адаптер в контакта! Инсталация ARS0086 • Поставете помпата хоризонтално върху твърда, чиста от шлам основа. • Осигурете стабилно положение на помпата. • Използвайте помпата само ако тя е напълно потопена под вода.
Página 280 Поставете уреда сух Свързване ARS0087 Все още не включвайте мрежовия адаптер в контакта!
Página 281 Инсталация ARS0088 • Поставете помпата хоризонтално върху твърда, чиста от шлам основа. • Осигурете стабилно положение на помпата.  За да се направи фиксирано позициониране, можете да завинтите уреда към подходяща повърхност.
Página 282 Почиствайте уреда при необходимост, но най-малко 2 пъти годишно. • Препоръчани почистващи препарати при упорити варовикови отлагания: – Почистващ препарат за помпата PumpClean от OASE. – Домакински почистващ препарат без съдържание на оцет и хлор. • След почистването изплакнете основно всички части с чиста вода.
Página 283 Почистване/смяна на работния елемент • Разглобете помпата, както е показано на изображението. • Почистете компонентите с четка под чиста вода. • Проверете всички части за повреда. Сменете повредените или износените части. • Сглобете помпата в обратна последователност. ARS0089...
Página 284 Съхранение/Зазимяване Изведете уреда от употреба при температури на водата под +4°C или най-късно при очаквани минусови температури. Отстраняване на неизправности Неизправност Причина Помощ за отстраняване Помпата не се задейства Липсва напрежение в мре- Проверете напрежението в мрежата жата Захранващите тръби са Прекарайте...
Página 285 Технически данни Aquarius Universal Classic 3000 Захранващо напрежение V AC 220 … 240 Мрежова честота Макс. консумация на енергия Макс. мощност на изпомпване 3000 Макс. височина на изпомпване Клас защита IP68 Макс. дълбочина Всмукателна Резба G1½ страна Свързващ маркуч 25, 32, 38 Напорна...
Página 286 Бързо износващи се части • Работен елемент Изхвърляне УКАЗАНИЕ Този уред не бива да се изхвърля като битов отпадък. Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане.  При въпроси се обърнете към местен пункт за събиране на отпадъци. Там ще по- ...
Página 287 Оригінальний посібник з експлуатації. ПОПЕРЕДЖЕННЯ УВАГА!  Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ура- ження електричним струмом.  Цей пристрій може використовуватися дітьми віком від 8 років, а...
Página 288 • Не здійснюйте технічних змін у пристрої. • Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції. • Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі. • Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.
Página 289 Використання пристрою за призначенням Використовуйте пристрій, описаний у цій інструкції, лише наступним чином: • Для перекачування води, наприклад для водограїв. • Всередині та зовні. • Відповідно до технічних характеристик. (→ Технічні характеристики) • З дотриманням дозволених параметрів якості води. (→ Допустимі характеристики води) На...
Página 290 Опис виробу Огляд ARS0083 Вхід (сторона всмоктування) • З фільтрувальним кошиком (3) у разі встановлення із зануренням. • З наконечником для шланга для під'єднання шланга при встановленні в сухому мі- сці. Вихід (сторона нагнітання) • Патрубок зливного шлангу (наприклад, у фонтан). Фільтрувальний...
Página 291 Символи на пристрої Пристрій водонепроникний до 4 м і має захист від пилу. Небезпечно для осіб з кардіостимулятором. Захистіть пристрій від попадання прямих сонячних променів. Заборонено утилізувати пристрій із звичайним побутовим сміттям. Прочитайте інструкцію з експлуатації. Варіанти встановлення ARS0084 • Варіант (a): Встановлення насосу в зануреному положенні –...
Página 292 Встановлення та підключення Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою). Експлуатація насоса дозволена тільки з дотриманням вказаного об’єму води. (→ Допустимі характеристики води) УВАГА! Пристрій може стати причиною серйозних травм або смерті, якщо він використову- ється...
Página 293 Покрутіть вхід насоса Вхідний отвір насосу може бути спрямований індивідуально. Вирівнювання Використання Вгорі або збоку (праворуч, • Рекомендується для встановлення в сухому місці. ліворуч) • При встановленні із зануренням має забезпечуватись відпо- відний рівень води. Внизу • Рекомендується при встановленні з зануренням. •...
Página 294 Занурення пристрою Підключення ARS0085 Поки не вставляйте мережевий штекер в розетку! Встановлення ARS0086 • Помістіть насос горизонтально на тверду поверхню, що не містить мулу. • Переконайтесь, що насос знаходиться в безпечному положенні. • Експлуатуйте насос лише тоді, коли він повністю занурений у воду.
Página 295 Установка пристрою в сухому місті Підключення ARS0087 Поки не вставляйте мережевий штекер в розетку!
Página 296 Встановлення ARS0088 • Помістіть насос горизонтально на тверду поверхню, що не містить мулу. • Переконайтесь, що насос знаходиться в безпечному положенні.  Для стійкого положення пристрій можна прикрутити гвинтами до придатної ос- нови.
Página 297 Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік. • Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Фільтр насоса PumpClean від OASE. – Побутові засоби для чищення на основі оцтової кислоти та хлору. • Ретельно промити всі деталі чистою водою після чистки.
Página 298 Очищення/заміна турбіни • Розберіть насос, як показано на малюнку. • Очистіть компоненти щіткою та чистою водою. • Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зно- шені деталі. • Зберіть насос у зворотній послідовності. ARS0089...
Página 299 Зберігання пристрою, в т. ч. взимку При температурі води нижче за +4 °C або не пізніше настання заморозків слід при- пинити експлуатацію пристрою. Усунення несправностей Несправність Причина Усунення Насос не запускається Відсутня напруга у елект- Перевірити напругу в мережі ричній мережі Лінії...
Página 300 Технічні характеристики Aquarius Universal Classic 3000 Напруга мережі живлення В змін. 220 … 240 струму Частота мережі Гц Макс. споживана потужність Вт Макс. потужність подачі л/год 3000 Макс. висота подачі м Ступінь захисту IP68 Макс. глибина занурення м Сторона всмокту- Різьба...
Página 301 Деталі, що швидко зношуються • Турбіна Утилізація ПРИМІТКА Цей пристрій заборонено утилізувати разом із побутовими відходами. Утилізуйте пристрій тільки через передбачену для цього систему повернення від-  ходів для переробки. У разі виникнення питань звертайтеся до місцевого підприємства з утилізації від- ...
Página 302 Оригинал руководства по эксплуатации. ПРЕДУП РЕЖДЕНИ Е ПРЕДУПРЕЖДЕНИЕ  Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.  Дети от 8 лет и старше, а также люди с ограниченными фи- зическими, органолептическими...
Página 303 • Запрещается вносить изменения в конструкцию устройства. • В устройстве разрешается выполнять только те работы, которые описаны в дан- ном руководстве по эксплуатации. • Используйте только оригинальные запчасти и принадлежности. • Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.
Página 304 Использование прибора по назначению Описанное в данном руководстве по эксплуатации изделие разрешается использо- вать только следующим образом: • Для перекачивания воды, например, для каскадных фонтанов. • Для эксплуатации внутри помещений и на открытом воздухе. • При соблюдении технических параметров. (→ Технические параметры) •...
Página 305 Описание изделия Обзор ARS0083 Вход (сторона всасывания) • С фильтровальной корзинкой (3) в погруженном состоянии. • Со шланговым наконечником для подсоединения шланга при размещении в сухом месте. Выход (напорная сторона) • Штуцер для подключения обратного слива (напр. в фонтан). Фильтровальная корзинка Регулятор...
Página 306 Символы на приборе Устройство пыле- и водонепроницаемое до глубины погружения 4 м. Представляет опасность для людей с кардиостимулятором. Защищайте устройство от воздействия прямых солнечных лучей. Данное устройство нельзя утилизировать вместе с обычными домаш- ними отходами. Прочитайте руководство по эксплуатации! Варианты подключения ARS0084 •...
Página 307 Установка и подсоединение Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды). Эксплуатация насоса допускается только при соблюдении указанных характеристик воды. (→ Допустимые показатели качество воды) ПРЕДУПРЕЖДЕНИЕ Смерть или травмы тяжелой степени при эксплуатации устройства в пруду для ку- пания.
Página 308 Поворот входа насоса Расположение входа насоса устанавливается индивидуально. Расположение входа Применение Сверху или сбоку (справа, • Рекомендуется при размещении в сухом месте. слева) • При размещении в погруженном состоянии необходимо обес- печить соответствующий уровень воды. Снизу • Рекомендуется при размещении в погруженном состоянии. •...
Página 309 Установка устройства в погруженном положении Подсоединение ARS0085 Сетевой штекер пока не вставляйте в розетку! Монтаж ARS0086 • Размещать насос нужно горизонтально на прочном и свободном от ила основа- нии. • Обеспечьте устойчивое положение устройства. • Включайте насос в работу только тогда, когда он полностью погружен в воду.
Página 310 Установка прибора в сухом месте Подсоединение ARS0087 Сетевой штекер пока не вставляйте в розетку!
Página 311 Монтаж ARS0088 • Размещать насос нужно горизонтально на прочном и свободном от ила основа- нии. • Обеспечьте устойчивое положение устройства.  Для стабильного положения устройства его можно соединить винтами с подхо- дящим основанием.
Página 312 Чистите устройство по мере необходимости, но не реже 2-х раз в год. • Рекомендуемое чистящее средство при стойких отложениях извести: – Очиститель насоса PumpClean OASE. – Бытовое моющее средство без содержания хлора и уксуса. • После очистки тщательно промыть все детали чистой водой.
Página 313 Очистка/замена рабочего узла • Разберите насос как это указано на рисунке. • Почистите все компоненты щеткой в чистой воде. • Проверьте все части на наличие повреждений. Замените поврежденные или из- ношенные части. • Соберите насос в обратной последовательности. ARS0089...
Página 314 Хранение на складе/хранение в зимнее время Устройство нужно вывести из эксплуатации при температуре воды ниже +4 °C или самое позднее при ожидаемом морозе. Устранение неисправности Неисправность Причина Устранение неисправности Насос не запускается Нет сетевого напряжения Проверьте сетевое напряжение. Подводящие линии со- Проложите...
Página 315 Технические параметры Aquarius Universal Classic 3000 Напряжение на входе V пер. 220 … 240 тока Частота тока в сети Гц Макс. потребляемая мощность Макс. объем подачи л/ч 3000 Макс. высота подачи м Вид защиты IP68 Макс. глубина погружения м Всасывающая сто- Резьба...
Página 316 Изнашивающиеся детали • Рабочий узел Утилизация УКАЗАНИЕ Данное устройство нельзя утилизировать вместе с домашними отходами! Утилизируйте устройство через предусмотренную для этого систему возврата  электротоваров. При возникновении вопросов и проблем обращайтесь в местную фирму утилиза-  ции. Там вы получите информацию о правильной утилизации устройства. Сделайте...
Página 317 原始说明书。警告警告  在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。  本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。...
Página 318 • 当电线或外壳损坏时，请勿使用设备。 • 电源软线不能更换，如果软线损坏，此器具应废弃。 • 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器 (ICD)。植入物与磁铁之间的距离至少应为 0.2 m。 • 请勿通过电缆搬运或拉扯设备。 • 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。 • 切勿在设备上进行任何技术更改。 • 只能在设备上进行本说明书中有述的工作。 • 只能使用原装备件和配件。 • 如有问题，请咨询授权客服或 OASE。按照规定的使用请仅将本说明书中所述的产品用于如下用途： • 用于泵送水，如喷泉。 • 用于户内和户外区域。 • 遵守技术数据。(→ 技术数据) • 遵守许可的水值。(→ 允许的水值) 以下限制条件适用于本设备： • 禁止在游泳池中使用。 • 不可输送除水以外的其他液体。 • 严禁在无水流的情况下运行。...
Página 319 产品介绍概况 ARS0083 入水口（抽吸端） • 过滤筐 (3) 浸没安装。 • 干燥环境下安装时，用宝塔软管接头连接软管。出水口（压力端） • 回流口的接口（比如喷泉内）。过滤筐流量调节器电缆 • 泵的供电装置阶梯式软管接头...
Página 320 设备上的符号本设备防尘，最大防水深度为 4 m。对装有心脏起搏器的人员可能存在危险。防止设备受到阳光直射。请勿按普通生活垃圾废弃处理本设备。请阅读使用说明。安装方式 ARS0084 • 方式 (a)：在水下安装泵 – 将泵放置在池塘或水槽中。 – 通过过滤筐输水。 • 方式 (b)：在干燥环境下安装泵 – 没有过滤筐的泵并不得安装在池塘或水槽里，但仍处于水平面以下。 – 通过卫星过滤器或撇渣器输水。...
Página 321 安装和连接此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。只允许在遵守指定水值条件下使用泵。(→ 允许的水值) 警告在游泳池中运行设备时可导致重伤或死亡。电气设备零件损坏将使水处于危险电压下。  只有在水里无人时才能运行设备。小心抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。特别要注意的是：因超负荷而停止的设备可能会意外启动！  插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。  如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触碰装置保护住端口。防触碰装置可作为配件提供。提示在输送含泥沙多的水流时，泵的运行单元可能会磨损得更快，必须提前替换。在装上泵之前，彻底清洁池塘或水槽。   将泵安放在高于池底的上方处。这样可防止吸入带有淤泥的水。  未浸入水中的设备组件请避免阳光直射，否则设备温度可能大幅升高。必要时，使用保护盖。...
Página 322 转动泵进水口泵进水口可以单独调整。调整使用 • 建议在干燥环境下安装。顶部或是侧面（右侧，左 • 采用水下安装时，必须要确保相应的水位。侧） • 建议水下安装时采用。底部 • 即使水位很低，也能输水。 ARS0090...
Página 323 将设备浸入水下安装连接 ARS0085 先不要将电源插头插入插座！安装 ARS0086 • 将泵水平安放到稳固、无污泥的地基上。 • 确保泵安稳放置。 • 只有在泵完全浸没在水中时才能运行泵。...
Página 324 干式安放设备连接 ARS0087 先不要将电源插头插入插座！...
Página 325 安装 ARS0088 • 将泵水平安放到稳固、无污泥的地基上。 • 确保泵安稳放置。  为确保其立稳，您可以用螺栓将设备拧到合适的底座上。...
Página 326 严禁干运行泵。可能会损坏泵。只有在泵浸入水中或者被水淹没时才能运行泵。  接通 / 关闭 • 接通：将电源插头插入插座。 – 设备会立刻启动。 – 通过调节器来设置所需的流量。 • 关闭：从插座中拔出电源插头。清洁和保养小心意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。  在设备上作业前，请拔出电源插头。提示请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。  清洁设备  根据需要清洁设备，但每年至少清洁 2 次。 • 对于顽固积垢建议采用的清洁剂： – OASE 出产的 PumpClean 泵器清洗剂。 – 不含酸和氯的家用清洁剂。 • 清洁完毕后，用清水彻底冲洗所有部件。...
Página 327 清洁/更换运行单元 • 如图所示，将泵拆卸下来。 • 在清水中用刷子清洗部件。 • 检查所有部件是否损坏。更换损坏或磨损的部件。 • 以相反顺序组装泵。 ARS0089...
Página 328 存放/过冬在水温低于 +4 °C 或者最晚在预计结冻时，请停止运行设备。故障排除故障原因对策泵没有启动。未接电检查接电输送管是否存在弯折敷设输送管时注意不要弯折输送管堵塞控制/清洁输送管运行单元受阻清理堵塞，检查叶轮总成是否运转自如泵不供水调节器流量设置过低将调节器的流量调高流量不足过滤器壳体阻塞清理过滤壳输送管损失太大将软管截短至所需的最小长度，并移除无用的连接件运行单元运行困难检查叶轮总成是否运转自如泵短暂运行后关闭水质严重脏污清理泵运行单元受阻清理堵塞，检查叶轮总成是否运转自如泵干转控制/清洁输送管水温过高注意遵守允许的最高水温。(→ 技术数据)
Página 329 技术数据 Aquarius Universal Classic 3000 连接电压 V°AC 220 … 240 电源频率最大功率消耗最大输送功率 3000 最大输送高度防护等级 IP68 最大浸入深度吸入侧螺纹 G1½ 连接管 25、32、38 压力侧螺纹连接管 19、25、32、38 过滤器进给面 cm² 水温（浸入水下安工作温度 °C +4 ...+35 装）非工作温度 °C -20 ...+35 环境温度（干燥环工作期间采用对流...
Página 330 磨损件 • 运转单元丢弃处理提示本设备不得按生活垃圾进行废弃处理。通过专门的回收系统废弃处理本设备。  如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信  息。请剪断电线，确保设备无法使用。 ...
Página 331 ARS0091...
Página 332 OASE GmbH Tecklenburger Straße 161 48477 Hörstel | Germany +49 (0) 5454 80-0 +49 (0) 5454 80-9353 info@oase.com 90555/05-22...

Oase Aquarius Universal Classic 3000 Instrucciones De Uso

Idiomas disponibles

Enlaces rápidos

Manuales relacionados para Oase Aquarius Universal Classic 3000

Resumen de contenidos para Oase Aquarius Universal Classic 3000
