Aplique Loctite
4.
del extremo de la varilla. Enrosque la varilla de desprendimiento en la abrazadera dividida
del actuador como se muestra en la Figura 12.
Fije el extremo derecho de la varilla roscada a la palanca utilizando un tornillo de cabeza y
5.
tuerca de 1⁄4 - 20 x 1" y apriete bien con llave. Enrosque la tuerca de seguridad derecha y
el tensor (consulte la tabla 2 para conocer la longitud adecuada) en el extremo de la varilla
derecha aproximadamente dos vueltas como se muestra en la Figura 12.
Enrosque la tuerca de seguridad en el extremo de la varilla y enrosque el tensor en el
6.
extremo izquierdo de la varilla roscada aproximadamente dos vueltas. Fije el extremo
de la varilla roscada de la mano izquierda a la varilla de
desprendimiento con 1 tuerca 4-20 UNC y enrosque la tuerca de
bloqueo de la mano izquierda en el extremo de la varilla como se
muestra en la Figura 12.
Ajuste el tensor verticalmente al vástago hasta que el orificio en
7.
la palanca esté alineado con el orificio en el soporte como se
muestra en la Figura 11. Apriete ambas tuercas de seguridad del
tensor y asegúrese de que los imanes estén en posición vertical
cuando estén correctamente alineados.
Monte el SVI3 en el soporte y asegúrelo con cuatro tornillos
8.
de cabeza hueca M6.
Palanca
1/4-20 x 1 tuerca
Extremo de la
varilla derecha
Longitud del tensor
Varilla de desprendi-
miento
© 2021 Baker Hughes Company. Todos los derechos reservados.
®
en la varilla de desprendimiento a la abrazadera dividida y en las tuercas

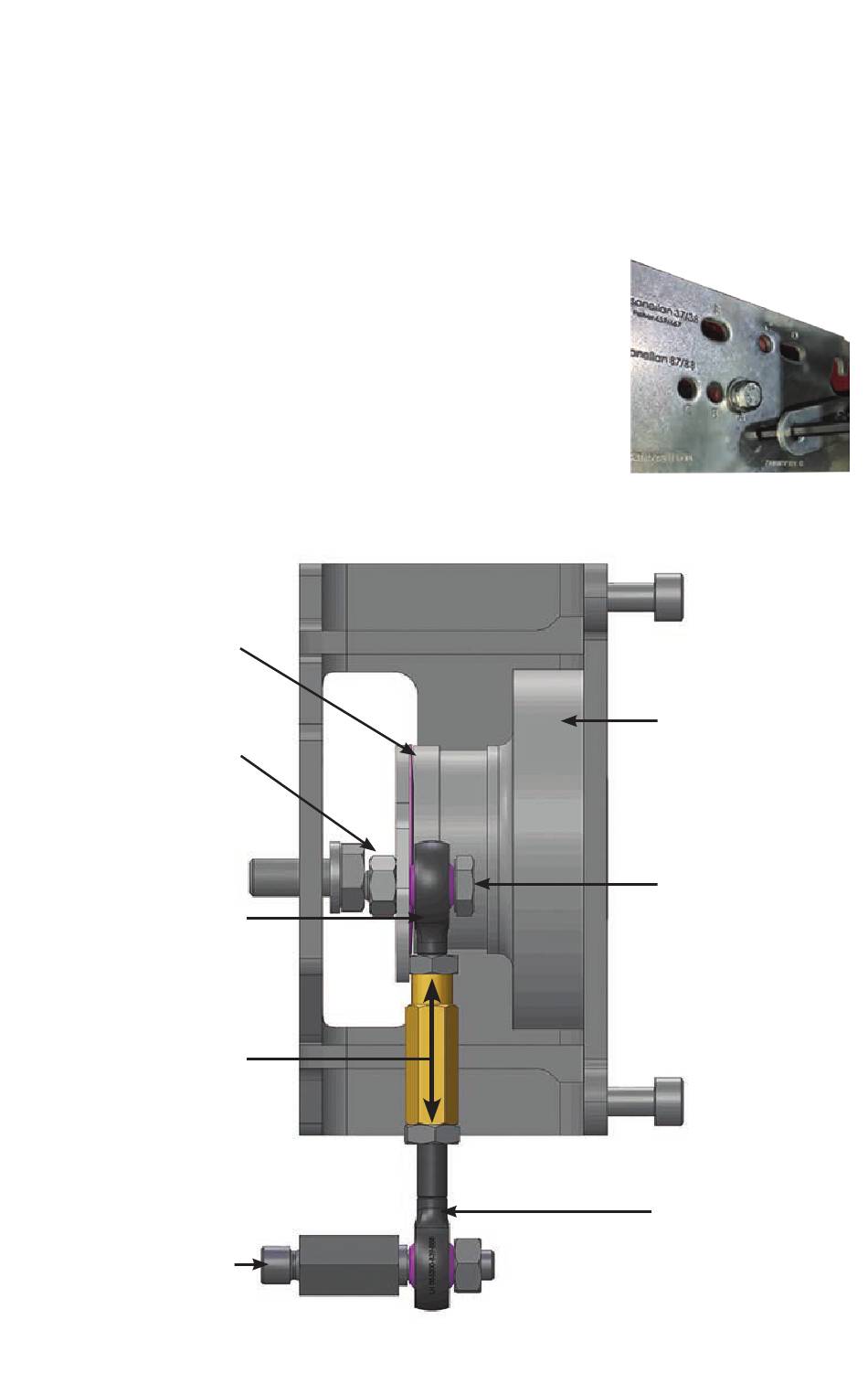

Figura 12: enlace reciprocante
Figura 11: orificio de alineación
Gabinete del imán
1/4-20 x 1 tornillo de
tapa
Extremo de la varilla
izquierda
Guía de inicio rápido Masoneilan SVI3 | 11
