Resumen de contenidos para behumax MULTIGYM 300

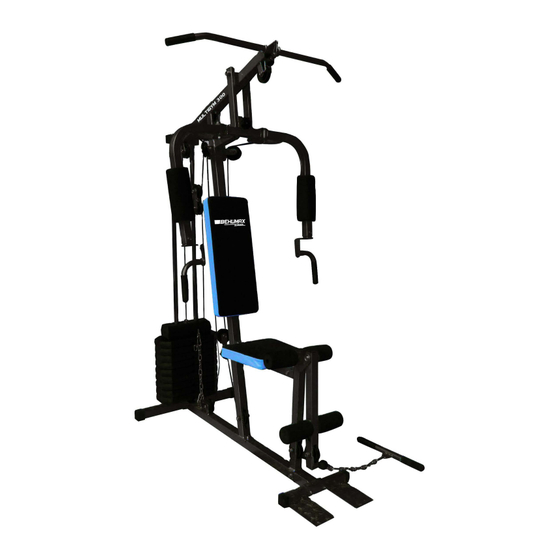

- Página 1 Máquina Multifunción MULTIGYM 300...
- Página 2 Información Importante de Seguridad ▲ Antes de usar, verifique que cada parte sea normal. Debe dejar de usarlo si hay algún daño, debe hacer algún ajuste o reemplazar las partes dañadas. ▲ No coloque la mano sobre las piezas móviles para proteger la mano y los dedos de lesiones.
- Página 6 Lista de Partes DESCRIPCIÓN CANTIDAD DESCRIPCIÓN CANTIDAD TUBO DE SOPORTE TUBO BASE PRINCIPAL PRINCIPAL TUBO DE SOPORTE TUBO BASE TRASERO SUPERIOR TUBO BASE DELANTERO TUBO DEL ASIENTO TUBO DE SOPORTE DESARROLLADOR DE PIERNAS DELANTERO Soporte de brazo de mariposa BRAZO MARIPOSA (L) BRAZO DE MARIPOSA (R) MANILLAR TUBO DESLIZADOR DE PESO...
- Página 7 ARANDELA DEGOMA COJÍN TIPO CONO M10 M10 KNOB Φ25 ARANDELA CADENA GANCHO PLACA SUPERIOR DE PILA DE PESAS PLATO DE PESO Soporte de asiento...
- Página 8 Paso 1 1) Conecte el TUBO DE LA BASE DELANTERA (5) y el TUBO DE LA BASE PRINCIPAL (2) con el Perno M8x55mm (37), Arandela M8 (47) y Contratuerca de Nylon M8 (43). 2) Conecte el TUBO DE LA BASE TRASERA (4) y el TUBO DE LA BASE PRINCIPAL (2) con el Perno M8x60mm (36), la Arandela M8 (47), la PLACA DE CONEXIÓN A (26) y la Contratuerca de Nylon M8 (43).
- Página 9 Paso 2 1) Conecte el TUBO DE SOPORTE PRINCIPAL (1) y el TUBO DE LA BASE PRINCIPAL (2) mediante el Perno de carro de M8x55 mm (40). 2) Coloque la ARANDELA DE GOMA (67) EL TUBO DESLIZADOR DE PESO (13) en el TUBO DE LA BASE PRINCIPAL (2) y fíjelo con un Perno M10x20mm (35).
- Página 10 Paso 3 1) Fije el TUBO DESLIZADOR DE PESO (13) en el TUBO DE SOPORTE SUPERIOR (3) con un perno de M8x20 mm (35) y una arandela de M8 (47). 2) Fije el TUBO DE SOPORTE PRINCIPAL (1) en el TUBO DE SOPORTE SUPERIOR (3) con un Perno M8x60mm (36), Arandela M8 (47), PLACA DE CONEXIÓN A (26) y Contratuerca de Nylon M8 (43).
- Página 11 Paso 4 1) Fije el TUBO DE SOPORTE DELANTERO (7) en el TUBO DEL ASIENTO (6) con un Perno M8x15mm (39) y una Arandela M8 (47). 2）Fije el tubo de soporte delantero (7) en el tubo del asiento (6) con un perno M8 * 50 (38), una arandela 8 y una tuerca M8 3) Fije el TUBO DE SOPORTE DELANTERO (7) en el TUBO DE LA BASE PRINCIPAL (2) con el Perno M8x60mm (36), la Arandela M8 (47) y la Contratuerca de Nylon M8 (43).
- Página 12 Paso 5 1） Use un perno (29), dos arandelas (45), dos manguitos internos (48) y una tuerca (41) para instalar el brazo de mariposa derecho (11) en el soporte del brazo de mariposa (9) 2） Inserte la espuma grande (20) en el brazo de mariposa derecho (11), y luego instale la manija (112) en el brazo de mariposa derecho (11) con un perno (38) La instalación del brazo de mariposa izquierdo es la misma que la de la mariposa derecha 3) Fije el soporte de conexión del cojín del asiento (76) en el cojín del asiento (18) usando...
- Página 13 Paso 6 1) Fije el COJÍN DEL RESPALDO (19) en el TUBO DE SOPORTE PRINCIPAL (1) con el Perno M8x55mm (37) y la Arandela M8 (47). 2) Conecte el TUBO DE LA ALMOHADILLA DEL RODILLO (14) con el DESARROLLADOR DE PIERNAS (8) y el TUBO DE SOPORTE DELANTERO (7), luego inserte la ESPONJA PEQUEÑA (21) en el TUBO DE LA ALMOHADILLA DEL RODILLO (14).
- Página 14 Paso 7 1) Fije un extremo del CABLE C (64) al BRAZO DE MARIPOSA (10,11) con un Perno M10x35mm (34), Arandela M10 (46), Contratuerca de Nylon M10 (42). Coloque el CABLE (96) en la POLEA (59), luego fije la POLEA A (59) al SOPORTE DE LA POLEA (25) con un Perno M10x45mm (32), una Arandela M10 (46) y una Contratuerca de Nylon M10 (42).
- Página 15 Paso 8 1) Coloque el CABLE B (63) en la POLEA (59), luego fije la POLEA (59) al TUBO DE SOPORTE SUPERIOR (3) con un Perno M10x45mm (32), Arandela M10 (46) y Contratuerca de Nylon M10 (42). 2) Coloque el cable B (63) en la polea (59) y fije la polea (59) en el tubo de soporte principal (1) con el perno (30), la arandela (46), la arandela interior de nailon (60) y la tuerca (42).
- Página 16 Paso 9 1) Coloque el CABLE A (62) debajo de la POLEA (59), luego fije la POLEA (59) al DESARROLLADOR DE PATA (8) con el Perno M10x60mm (31), Arandela M10 (46), ARANDELA INTERNA DE NYLON (61) y Contratuerca de Nylon M10 (42). OBSERVACIONES: LA POLEA (59) YA FUE MONTADA EN EL BASTIDOR PRINCIPAL.
