Resumen de contenidos para Lenovo ThinkSystem SR250 V2

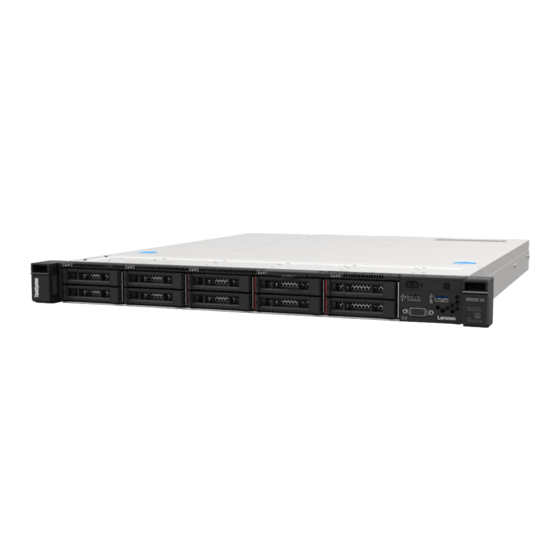

- Página 1 Guía de configuración de ThinkSystem SR250 V2 Tipos de equipo: 7D7Q y 7D7R...
- Página 2 Antes de utilizar esta información y el producto al que brinda soporte, no olvide leer y comprender la información de seguridad y las instrucciones de seguridad, que están disponibles en: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Además, asegúrese de estar familiarizado con los términos y las condiciones de la garantía de Lenovo para su servidor, que se pueden encontrar en: http://datacentersupport.lenovo.com/warrantylookup Segunda edición (Abril 2022)
- Página 3 Validación de configuración de servidor ..Apagado del servidor ... . Capítulo 4. Configuración de hardware del servidor ..51 © Copyright Lenovo 2022...
- Página 4 Índice....105 Actualización del identificador único universal (UUID)....Guía de configuración de ThinkSystem SR250 V2...
- Página 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2022...
- Página 6 NEC, IEC 62368-1 e IEC 60950-1, el estándar de Seguridad de equipos electrónicos dentro del campo de audio/video, Tecnología de la información y Tecnología de comunicación. Lenovo supone que cuenta con la calificación para entregar servicio y que cuenta con formación para reconocer niveles de energía peligrosos en los productos.
- Página 7 • Asegúrese de que el aislamiento no esté desgastado ni dañado. 3. Compruebe que no haya ninguna alteración obvia que no sea de Lenovo. Utilice un buen juicio con respecto a la seguridad de las alteraciones que no sean de Lenovo.
- Página 8 Guía de configuración de ThinkSystem SR250 V2...
- Página 9 Capítulo 1. Introducción El servidor de ThinkSystem SR250 V2 (Types 7D7Q and 7D7R) es un servidor de bastidor de 1U que se utiliza para el procesamiento de transacciones de gran volumen dentro de la red. Este servidor de alto rendimiento y de un núcleos resulta perfecto para entornos de red que requieren un rendimiento superior del microprocesador, flexibilidad de entrada/salida (E/S) y una gestionabilidad elevada.
- Página 10 Lenovo XClarity Controller es el controlador de gestión habitual para el hardware del servidor Lenovo ThinkSystem. El Lenovo XClarity Controller combina varias funciones de gestión en un único chip de la placa del sistema del servidor. Algunas de las características únicas de Lenovo XClarity Controller son rendimiento mejorado, video remoto de mayor resolución y opciones de seguridad ampliadas.
- Página 11 QR y un escáner con un dispositivo móvil para obtener un acceso rápido al sitio web de información del servicio de Lenovo. El sitio web de información del servicio de Lenovo proporciona información adicional para videos de sustitución e instalación de piezas y códigos de error para soporte del servidor.
- Página 12 RAID de software en la configuración de UEFI, sin importar si los discos están configurados como una matriz o como discos independientes, las unidades 6 y 7 no se pueden usar para instalar el sistema operativo Windows. Guía de configuración de ThinkSystem SR250 V2...
- Página 13 Tabla 1. Especificaciones de servidor (continuación) Especificación Descripción Unidad M.2 (soporte Admite hasta dos unidades SATA M.2 de los siguientes factores de forma de unidad: planificado para 4Q/2022) • 42 mm (2242) • 60 mm (2260) • 80 mm (2280) •...
- Página 14 Tabla 1. Especificaciones de servidor (continuación) Especificación Descripción Funciones integradas • Lenovo XClarity Controller, que proporciona funciones de procesador de servicios y de supervisión, controlador de video, funciones remotas de teclado, video, mouse y unidades. • Diagnóstico de light path •...
- Página 15 Tabla 1. Especificaciones de servidor (continuación) Especificación Descripción Sistema operativo Sistemas operativos compatibles y certificados: • Microsoft Windows Server • VMware ESXi • Red Hat Enterprise Linux • SUSE Linux Enterprise Server Referencias: • Lista completa de los sistemas operativos disponibles: https://lenovopress.com/ osig •...
- Página 16 100-127 V CA /200-240 V CA, 5,8/2,9 A Entorno El ThinkSystem SR250 V2 cumple con las especificaciones de ASHRAE de clase A2. El rendimiento del sistema puede disminuir cuando la temperatura de funcionamiento está fuera de la especificación ASHRAE A2 o cuando ocurre una condición de error del ventilador.
- Página 17 Si Lenovo determina que los niveles de partículas o gases del entorno han causado daños en el dispositivo, Lenovo puede condicionar el suministro de la reparación o sustitución de los dispositivos o las piezas a la implementación de las medidas correctivas adecuadas para mitigar dicha...
- Página 18 único o de servidor múltiple. Interfaz • OneCLI: aplicación CLI Conjunto de herramientas de Lenovo XClarity Essentials • Bootable Media Creator: aplicación de CLI, aplicación de GUI • UpdateXpress: aplicación de GUI Uso y descargas http://sysmgt.lenovofiles.com/help/topic/xclarity_essentials/overview.html Guía de configuración de ThinkSystem SR250 V2...
- Página 19 Manager https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Importante: Lenovo XClarity Provisioning Manager (LXPM) la versión compatible varía según el producto. Todas las versiones de Lenovo XClarity Provisioning Manager se denominan Lenovo XClarity Provisioning Manager y LXPM en este documento, a menos que se especifique lo contrario. Para ver la versión de LXPM admitida por su servidor, vaya a https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_...
- Página 20 Lenovo Capacity Planner √ Notas: 1. La mayoría de las opciones se pueden actualizar a través de Lenovo Tools. Algunas opciones, como el firmware de GPU o el firmware de Omni-Path, requieren la utilización de herramientas creadas por el proveedor.
- Página 21 Identificación del servidor Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo, modelo y número de serie de la máquina permite a los técnicos de soporte identificar el servidor y proporcionar un servicio más rápido.
- Página 22 Figura 4. Código QR de SR250 V2 Vista frontal La vista frontal del servidor varía según el modelo. Guía de configuración de ThinkSystem SR250 V2...
- Página 23 Figura 5. Vista frontal del modelo de cuatro unidades de intercambio simple de 3,5 pulgadas Panel frontal del operador Conector de VGA (opcional) Conector USB 2.0 con gestión de Lenovo XClarity Cuatro bahías de la unidad de intercambio simple de Controller 3,5 pulgadas (0-3) Conector USB 3.2 Gen 1...
- Página 24 Figura 8. Vista frontal del modelo de ocho unidades de intercambio en caliente de 2,5 pulgadas Conector USB 2.0 con gestión de Lenovo XClarity Conector de VGA (opcional) Controller Conector USB 3.2 Gen 1 Ocho bahías de unidad / de intercambio en caliente de...
- Página 25 LAN Ethernet. Botón/LED de ID del sistema (azul): utilice este LED azul para ubicar visualmente el servidor entre otros servidores. Este LED también se utiliza como botón de detección de presencia. Puede utilizar Lenovo XClarity Administrator para iluminar este LED remotamente.
- Página 26 Conector de alimentación 1 y 2: conecte el cable de alimentación a este componente. Conectores USB 3.2 Gen 2: se utilizan para conectar un dispositivo que requiere una conexión USB 3.2, como un teclado, un mouse o una unidad flash USB. Guía de configuración de ThinkSystem SR250 V2...
- Página 27 Ethernet. Si el adaptador LOM no está instalado, el conector Ethernet 1 se puede configurar como conector de red Lenovo XClarity Controller. Para configurar el conector Ethernet 1 como conector de red Lenovo XClarity Controller, inicie el programa Setup Utility y seleccione Valores de BMC ➙ Valores de red ➙...
- Página 28 Tabla 6. LED de la placa del sistema LED de identificación posterior (azul) LED de error del sistema (ámbar) Conectores de la placa del sistema En las ilustraciones siguientes se muestran los conectores de la placa del sistema. Guía de configuración de ThinkSystem SR250 V2...
- Página 29 Conector Ethernet 2 Conector SATA 0-3 Conector Ethernet 1 (compartido con puerto de red Conector de ventilador 3 XCC) Puerto de gestión Lenovo XClarity Controller (XCC) Conector SGPIO1 Conector VGA y de puerto serie Conector SATA 5 Conector VGA frontal Conector SATA 4 Conector de alimentación del procesador...
- Página 30 Figura 16. Puentes y botones de la placa del sistema En la tabla siguiente se describen los puentes y botones de la placa del sistema. Guía de configuración de ThinkSystem SR250 V2...
- Página 31 • Patillas 2 y 3: omiten el permiso de encendido. Puente de actualización de XCC forzada • Patillas 1 y 2: normal (valor predeterminado). • Patillas 2 y 3: fuerzan la actualización de Lenovo XClarity Controller a la versión más reciente. Puente de borrado del CMOS •...
- Página 32 Placa posterior, tres unidades de intercambio simple de 3,5 pulgadas y una unidad NVMe (se conecta a los conectores incorporados) Figura 20. Placa posterior, tres unidades de intercambio simple de 3,5 pulgadas y una unidad NVMe (se conecta a los conectores incorporados) Guía de configuración de ThinkSystem SR250 V2...
- Página 33 Placa posterior, cuatro unidades de intercambio en caliente de 3,5 pulgadas Figura 21. Placa posterior, cuatro unidades de intercambio en caliente de 3,5 pulgadas Placa posterior, ocho unidades de disco duro de 2,5 pulgadas de intercambio en caliente Figura 22. Placa posterior, ocho unidades de disco duro de 2,5 pulgadas de intercambio en caliente Placa posterior, diez unidades de intercambio en caliente de 2,5 pulgadas Figura 23.
- Página 34 Nota: Según el modelo, el aspecto del servidor puede ser levemente diferente de la ilustración. Las piezas que aparecen en la tabla siguiente están identificadas dentro de una de las siguientes categorías: Guía de configuración de ThinkSystem SR250 V2...
- Página 35 • Unidades reemplazables por el cliente (CRU) de nivel 1: la sustitución de las CRU de nivel 1 es responsabilidad del usuario. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
- Página 36 Modelo de unidad de 2,5 pulgadas Figura 26. Componentes del servidor: modelo de unidad de 2,5 pulgadas Guía de configuración de ThinkSystem SR250 V2...
- Página 37 Para obtener más información sobre cómo pedir las piezas mostradas en Figura 26 “Componentes del servidor: modelo de unidad de 2,5 pulgadas” en la página 28: http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr250/7Y51/parts Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas. Cubierta superior √...
- Página 38 Procesador √ Disipador de calor √ Placa posterior, ocho unidades de disco duro de √ 2,5 pulgadas de intercambio en caliente Placa posterior, diez unidades de intercambio en √ caliente de 2,5 pulgadas Guía de configuración de ThinkSystem SR250 V2...
- Página 39 Modelo de unidad de 3,5 pulgadas Figura 27. Componentes del servidor: modelo de unidad de 3,5 pulgadas Capítulo 2 Componentes del servidor...
- Página 40 Para obtener más información sobre cómo pedir las piezas mostradas en Figura 27 “Componentes del servidor: modelo de unidad de 3,5 pulgadas” en la página 31: http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr250/7Y51/parts Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas. Cubierta superior √...
- Página 41 Tabla 12. Listado de piezas: modelo de unidad de 3,5 pulgadas (continuación) Descripción CRU de CRU de Piezas Índi- Nivel 1 Nivel 2 consumi- bles y estructu- rales Placa de distribución de alimentación √ Módulo de alimentación flash √ Unidad M.2 (soporte planificado para 4Q/2022) √...
- Página 42 El conjunto de cables debe tener las aprobaciones de seguridad adecuadas para el país en que se instalará el equipo. • Los cables de alimentación para un país o región específico generalmente están disponibles solo en ese país o región. Guía de configuración de ThinkSystem SR250 V2...
- Página 43 ↔ • Conexiones entre conectores; , ... • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables. © Copyright Lenovo 2022...
- Página 44 Modelo de 3,5 pulgadas Figura 28. Disposición de los cables del panel frontal para el modelo de 3,5 pulgadas Guía de configuración de ThinkSystem SR250 V2...
- Página 45 Modelo de 2,5 pulgadas Figura 29. Disposición de los cables del panel frontal para el modelo de 2,5 pulgadas Conector VGA frontal Conector del panel frontal Cabezal de USB 3.0/2.0 frontal (soporte de DCI) Disposición de los cables del ventilador Utilice la sección para conocer la disposición interna y los conectores para los cables del ventilador.
- Página 46 • Conexiones entre conectores; , ... • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables. Guía de configuración de ThinkSystem SR250 V2...
- Página 47 Figura 31. Disposición de los cables de la unidad de fuente de alimentación fija Conector de alimentación del sistema Conector de alimentación del procesador Disposición de los cables de la unidad de fuente de alimentación de intercambio en caliente Utilice la sección para comprender la disposición interna y los conectores de las unidades de fuente de alimentación de intercambio en caliente.
- Página 48 • Conexiones entre conectores; , ... • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables. Guía de configuración de ThinkSystem SR250 V2...
- Página 49 Figura 33. Disposición del cable del módulo de alimentación flash Módulo de alimentación flash Disposición de los cables de las placas posteriores Utilice la información de esta sección para disponer los cables de las placas posteriores. Disposición de los cables de cuatro unidades de intercambio simple de 3,5 pulgadas Utilice esta sección para comprender cómo disponer los cables para cuatro modelos de unidad de intercambio simple de 3,5 pulgadas.
- Página 50 Figura 34. Cuatro unidades SATA (RAID de software) Desde Hasta Placa posterior: cable de alimentación Placa del sistema: conector de alimentación de la placa posterior Placa posterior: cable SATA Placa del sistema: conector SATA 0-3 Guía de configuración de ThinkSystem SR250 V2...
- Página 51 Tres unidades SATA y una unidad NVMe (RAID de software) Figura 35. Tres unidades SATA y una unidad NVMe (RAID de software) Desde Hasta Placa posterior: cable de alimentación Placa del sistema: conector de alimentación de la placa posterior Placa posterior: cable SATA Placa del sistema: conector SATA 0-3 Placa posterior: cable NVMe Placa del sistema: conector MCIO x4 para NVMe...
- Página 52 • Conexiones entre conectores; , ... • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables. Guía de configuración de ThinkSystem SR250 V2...
- Página 53 Cuatro unidades SATA/SAS (RAID de software) Figura 37. Cuatro unidades SATA/SAS (RAID de software) Desde Hasta Conector de alimentación de la placa posterior Placa del sistema: conector de alimentación de la placa posterior Placa posterior: conector de señal SATA Placa del sistema: conector SATA 0-3 Capítulo 3 Disposición interna de los cables...
- Página 54 • Conexiones entre conectores; , ... • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables. Guía de configuración de ThinkSystem SR250 V2...
- Página 55 Ocho unidades SATA/SAS (RAID de software) Figura 39. Ocho unidades SATA/SAS (RAID de software) Desde Hasta Conector de alimentación de la placa posterior Placa del sistema: conector de alimentación de la placa posterior Placa posterior: conector de señal SATA 1 Placa del sistema: conector SATA 0-3 Placa posterior: conector de señal SATA 2 (señal) Placa del sistema: conector SATA 4/5/6/7...
- Página 56 • Conexiones entre conectores; , ... • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables. Guía de configuración de ThinkSystem SR250 V2...
- Página 57 Diez unidades SATA/SAS con una 16i (RAID de hardware/HBA) Desde Hasta Conector de alimentación de la placa posterior Placa del sistema: conector de alimentación de la placa posterior Placa posterior: conector de señal SATA 1 16i: C0 Placa posterior: conector de señal SATA 2 16i: C1 Placa posterior: conector de señal SATA 3 16i: C2...
- Página 58 Placa posterior: conector de señal SATA 1 8i: C0 Placa posterior: conector de señal SATA 2 8i: C1 Placa posterior: conector de señal SATA 3 8i: C0 Figura 42. Diez unidades SATA/SAS con dos 8i (RAID de hardware/HBA) Guía de configuración de ThinkSystem SR250 V2...
- Página 59 80. 3. Configure el sistema. a. Conecte Lenovo XClarity Controller a la red de gestión. Consulte “Configuración de conexión de red para Lenovo XClarity Controller” en la página 81. b. Actualice el firmware para el servidor, si es necesario. Consulte “Actualización del firmware” en la página 82.
- Página 60 – Para evitar sobrecargar los músculos de la espalda, levántelo estando de pie o haciendo fuerza hacia arriba con los músculos de las piernas. • Asegúrese de tener un número suficiente de tomas de corriente con la puesta a tierra adecuada para el servidor, el monitor y otros dispositivos. Guía de configuración de ThinkSystem SR250 V2...
- Página 61 • Realice una copia de seguridad de todos los datos importantes antes de realizar cambios en las unidades de disco. • Tenga a mano un destornillador pequeño de punta plana, un destornillador Phillips pequeño o un destornillador T8 Torx. • Para ver los LED de error de la placa del sistema y los componentes internos, déjelos encendidos. •...
- Página 62 No coloque el dispositivo sobre la cubierta del servidor ni sobre una superficie metálica. • Al manipular el dispositivo, sosténgalo con cuidado por sus bordes o su marco. • No toque las uniones de soldadura, ni tampoco las patillas ni el circuito expuesto. Guía de configuración de ThinkSystem SR250 V2...
- Página 63 Figura 43. Ubicación de las ranuras de módulo de memoria en la placa del sistema Para obtener una lista de opciones de módulo de memoria admitidos, consulte: https://static.lenovo.com/us/ en/serverproven/index.shtml Tipo de módulos de memoria admitidos Este servidor admite los siguientes tipos de módulos de memoria:...
- Página 64 – Adaptador ThinkSystem RAID 9350-16i 4 GB Flash PCIe 12 Gb – Adaptador ThinkSystem RAID 9350-8i 2 GB Flash PCIe de 12 Gb – Adaptador ThinkSystem RAID 5350-8i PCIe 12 Gb – ThinkSystem 4350-8i SAS/SATA 12 Gb HBA Guía de configuración de ThinkSystem SR250 V2...
- Página 65 Prioridad de instalación Componente Prioridades de ranura de PCIe Ranura 2 • GPU ThinkSystem NVIDIA Quadro RTX T1000 8 GB PCIe Active • GPU ThinkSystem NVIDIA Quadro RTX T400 2 GB PCIe Active Ranura 2, luego ranura 3 • Adaptador ThinkSystem RAID 9350-16i 4 GB Flash PCIe 12 Gb •...
- Página 66 S033 PRECAUCIÓN: Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos. Atención: Guía de configuración de ThinkSystem SR250 V2...
- Página 67 • Lea las siguientes secciones para asegurarse de trabajar sin riesgos. – “Directrices de instalación” en la página 52 • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte “Apagado del servidor” en la página 80. •...
- Página 68 1. Es posible que la siguiente ilustración sea ligeramente diferente de su hardware. 2. Levante con cuidado el conjunto de expansión de PCIe para sacarlo. Evite inclinar el conjunto de expansión de PCIe en un ángulo grande, ya que esto podría dañar el conector. Guía de configuración de ThinkSystem SR250 V2...
- Página 69 Figura 46. Extracción del conjunto de expansión de PCIe Instalación de un adaptador PCIe (tarjeta de expansión) Use esta información para instalar el adaptador PCIe en la tarjeta de expansión. Acerca de esta tarea Atención: • Lea las siguientes secciones para asegurarse de trabajar sin riesgos. –...
- Página 70 Notas: • Localice el conector PCIe 3.0 x8 de la ranura 3. Consulte “Conectores de la placa del sistema” en la página 20. Guía de configuración de ThinkSystem SR250 V2...
- Página 71 • El conector PCIe 3.0 x8 de la ranura 3 es exclusivo para un adaptador RAID o un adaptador de arranque M.2. Según su configuración, también puede instalar un adaptador RAID o un adaptador de arranque M.2 en el conjunto de expansión de PCIe. •...
- Página 72 Consulte “Apagado del servidor” en la página 80. • Si el servidor se instala en un bastidor, extraiga el servidor del bastidor. • Para evitar posibles peligros, lea y siga la siguiente información de seguridad. S002 PRECAUCIÓN: Guía de configuración de ThinkSystem SR250 V2...
- Página 73 S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.
- Página 74 – No inserte los módulos de memoria mientras sostiene los paquetes o los componentes pasivos, lo que puede provocar grietas en los paquetes o la separación de componentes pasivos por la fuerza de inserción alta. Observe el procedimiento Guía de configuración de ThinkSystem SR250 V2...
- Página 75 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH Procedimiento Paso 1. Ubique la ranura del módulo de memoria en la placa del sistema. Nota: Asegúrese de seguir las normas y la secuencia de instalación que se indican en “Reglas y orden de instalación de un módulo de memoria”...
- Página 76 Asegúrese de que estén en posición completamente abierta. Alinee las llaves del módulo de memoria con el conector. Presione firmemente ambos extremos del módulo de memoria hacia abajo en el conector hasta que los clips de sujeción encajen en la posición de bloqueo. Guía de configuración de ThinkSystem SR250 V2...
- Página 77 Instalación de la placa posterior de 2,5 pulgadas Utilice esta información para instalar la placa posterior de 2,5 pulgadas. Acerca de esta tarea Atención: • Lea las siguientes secciones para asegurarse de trabajar sin riesgos. – “Directrices de instalación” en la página 52 Nota: Según la configuración, es posible que la siguiente ilustración sea ligeramente diferente de su placa posterior.
- Página 78 – “Directrices de instalación” en la página 52 • Según la configuración, es posible que la siguiente ilustración sea ligeramente diferente de su placa posterior. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH Guía de configuración de ThinkSystem SR250 V2...
- Página 79 Procedimiento Paso 1. Instalación de la placa posterior. Inserte la placa posterior en el chasis en un ángulo. Asegúrese de que las patillas queden contra la placa posterior en la parte posterior. Gire la placa posterior hacia la parte frontal del servidor. Cierre los clips de retención para fijar la placa posterior en su lugar.
- Página 80 – “Directrices de instalación” en la página 52 • Asegúrese de que todos los cables, adaptadores y otros componentes estén instalados y colocados correctamente y de que no hayan quedado herramientas o partes sueltas en el interior del servidor. Guía de configuración de ThinkSystem SR250 V2...
- Página 81 • Asegúrese de que todos los cables internos se han dispuesto correctamente. Consulte la sección Capítulo 3 “Disposición interna de los cables” en la página 35. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH Procedimiento Paso 1.
- Página 82 Paso 1. Si es necesario, quite el filtro de la fuente de alimentación. Paso 2. Alinee la unidad de fuente de alimentación con la bahía; a continuación, deslice la unidad de fuente de alimentación hacia la bahía hasta que encaje en su posición. Guía de configuración de ThinkSystem SR250 V2...
- Página 83 Figura 59. Instalación de una unidad de fuente de alimentación de intercambio en caliente Instalación de una unidad de 2,5 pulgadas en una bahía de unidad de 3,5 pulgadas. Use esta información para instalar una unidad de 2,5 pulgadas en una bahía de unidad de 3,5 pulgadas. Acerca de esta tarea Atención: •...
- Página 84 Paso 4. Deslice la bandeja con la unidad en la bahía de unidad desde la parte frontal hasta que encaje en su posición y luego cierre el asa completamente. Consulte “Instalación de una unidad de intercambio simple” en la página 77. Guía de configuración de ThinkSystem SR250 V2...
- Página 85 • Las unidades instaladas en una sola matriz RAID deben ser del mismo tipo, tamaño y capacidad. • Para obtener una lista completa de los dispositivos opcionales compatibles con el servidor, consulte https://static.lenovo.com/us/en/serverproven/index.shtml Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list=...
- Página 86 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BPZOAqQMD37KjuxaVHVBkH Procedimiento Paso 1. Si hay un relleno de unidad instalado en la bahía de unidad, quítela. Paso 2. Instalación de la unidad de intercambio en caliente. Guía de configuración de ThinkSystem SR250 V2...
- Página 87 Figura 63. Instalación de unidad de intercambio en caliente de 2,5 pulgadas Figura 64. Instalación de unidad de intercambio en caliente de 3,5 pulgadas Asegúrese de que la manija de la unidad esté en la posición de abierto. Deslice la unidad hacia la bahía y empújela hasta que se detenga.
- Página 88 • Mantenga pulsado el botón de alimentación durante más de 4 segundos para forzar el apagado. En estado de espera, el servidor puede responder a solicitudes remotas de encendido enviadas al Lenovo XClarity Controller. Para obtener información sobre cómo encender el servidor, consulte “Encendido del servidor”...
- Página 89 Controller se conecta a la red. En función de cómo se implementa la conexión de red, es posible que también deba especificar una dirección IP estática. Existen los siguientes métodos para establecer la conexión de red para el Lenovo XClarity Controller si no está utilizando DHCP: •...
- Página 90 XClarity Controller (en lugar de modo USB normal). Para pasar del modo normal al modo de gestión Lenovo XClarity Controller, mantenga presionado el botón de ID en el panel frontal por al menos 3 segundos, hasta que el LED parpadee lentamente (una vez cada par de segundos).
- Página 91 Windows Server, Red Hat Enterprise Linux (RHEL) y SUSE Linux Enterprise Server (SLES). También están disponibles UXSP para tipos de equipo específicos compuestos solo de firmware. Herramientas de actualización del firmware Consulte la tabla siguiente para determinar la herramienta óptima de Lenovo para instalar y configurar el firmware: Herramienta...
- Página 92 UEFI y el software de Lenovo XClarity Provisioning Manager. Nota: De forma predeterminada, se muestra la interfaz gráfica de usuario de Lenovo XClarity Provisioning Manager al iniciar el servidor y presionar la tecla especificada en las instrucciones que aparecen en pantalla.
- Página 93 • Lenovo XClarity Essentials OneCLI Lenovo XClarity Essentials OneCLI es una colección de aplicaciones de línea de comandos que se puede utilizar para gestionar servidores Lenovo. La aplicación de actualización se puede utilizar para actualizar el firmware y controladores de dispositivos para los servidores. Puede realizar la actualización en el sistema operativo del host del servidor (en banda) o de forma remota mediante el BMC del servidor (fuera de banda).
- Página 94 Importante: Configure la opción ROM en no Heredado a menos que se lo indique el soporte técnico de Lenovo. Este valor impide que los controladores UEFI para los dispositivos de la ranura se carguen, lo que puede provocar efectos secundarios negativos para el software de Lenovo, como Lenovo XClarity Administrator y Lenovo XClarity Essentials OneCLI y al Lenovo XClarity Controller.
- Página 95 Los valores de configuración (como el almacenamiento local, los adaptadores de E/S, los valores de arranque, el firmware, los puertos y los valores del Lenovo XClarity Controller y la UEFI) se guardan como patrón del servidor, que puede aplicarse a uno o varios servidores gestionados. Cuando los patrones de servidor se actualizan, los cambios se despliegan automáticamente en los servidores...
- Página 96 • Varios servidores Herramientas disponibles: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html – Paquete de despliegue de Lenovo XClarity Integrator para SCCM (solo para el sistema operativo Windows) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Servidor único Herramientas disponibles: – Lenovo XClarity Provisioning Manager “Sección de Instalación del SO”...
- Página 97 Como alternativa, puede utilizar el comando s s a a v v e e de Lenovo XClarity Essentials OneCLI para crear una copia de seguridad de todos los valores de configuración. Para obtener más información sobre el comando s s a a v v e e , consulte: http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_save_command.html...
- Página 98 4. Actualice el UUID. • Desde Lenovo XClarity Essentials OneCLI Lenovo XClarity Essentials OneCLI establece el UUID en el Lenovo XClarity Controller. Seleccione uno de los siguientes métodos para acceder al Lenovo XClarity Controller y establecer el UUID: – Opere desde el sistema de destino, como acceso LAN o KCS (keyboard console style, estilo de consola de teclado) –...
- Página 99 Para actualizar la etiqueta de propiedad desde Lenovo XClarity Provisioning Manager: 1. Inicie el servidor y presione F1 para mostrar la interfaz de Lenovo XClarity Provisioning Manager. 2. Si se requiere la contraseña de administrador de encendido, ingrese la contraseña.
- Página 100 3. Después de implementar Lenovo XClarity Essentials OneCLI, escriba el siguiente comando para establecer la DMI: onecli config set SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> [access_method] Donde: <asset_tag> Número de etiqueta de propiedad del servidor. Escriba asset aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa, donde aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa es el número de etiqueta de propiedad.
- Página 101 −−bmc xcc_user_id:xcc_password@xcc_external_ip 4. Restablezca Lenovo XClarity Controller a sus valores predeterminados de fábrica Consulte la sección “Restablecimiento del BMC a valores predeterminados de fábrica” en la documentación de XCC compatible con su servidor en https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_ overview.html Capítulo 5 Configuración del sistema...
- Página 102 Guía de configuración de ThinkSystem SR250 V2...
- Página 103 • “Memoria física mostrada es menos que la memoria física instalada” en la página 97 • “Un dispositivo opcional de Lenovo recién instalado no funciona.” en la página 98 • “El error de voltaje de la placa se muestra en el registro de eventos” en la página 98...
- Página 104 “Inicio” en la documentación de LXPM compatible con su servidor en .)Puede https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html realizar diagnósticos de la unidad de disco duro desde esta interfaz. En la página de diagnóstico, haga clic en Ejecutar diagnóstico ➙ HDD test. Guía de configuración de ThinkSystem SR250 V2...
- Página 105 • Si el LED verde de actividad parpadea y el LED amarillo de estado parpadea lentamente, significa que el controlador reconoce la unidad y que esta se reconstruye. • Si ninguno de los LED parpadea ni está encendido, compruebe si la placa posterior de la unidad de disco duro está...
- Página 106 6. (Solamente para técnicos de servicio expertos) Sustituya la placa del sistema. Un dispositivo opcional de Lenovo recién instalado no funciona. 1. Asegúrese de que: • El servidor admite el dispositivo (consulte https://static.lenovo.com/us/en/serverproven/index.shtml...
- Página 107 Usted puede resolver muchos problemas sin asistencia externa siguiendo los procedimientos de resolución de problemas que Lenovo proporciona en la ayuda en línea o en la documentación del producto Lenovo. La documentación del producto Lenovo también describe las pruebas de diagnóstico que usted puede realizar.
- Página 108 Los técnicos de servicio de Lenovo podrán empezar a trabajar en la búsqueda de una solución en cuanto haya completado y enviado una Solicitud de servicio electrónico.
- Página 109 Puede recibir servicio para hardware a través de un proveedor de servicio autorizado de Lenovo. Para localizar a un proveedor de servicio autorizado por Lenovo para prestar servicio de garantía, visite la página y use los filtros de búsqueda para diferentes países.
