DESCRIPCIÓN GENERAL

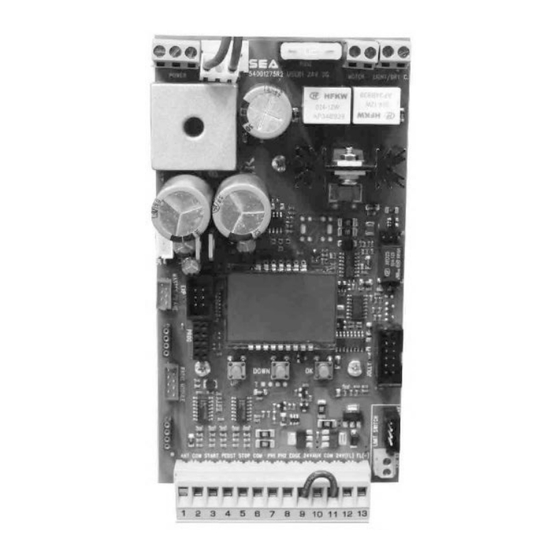

Central electrónica para gobierno de motor SATURN 1500 (24V).
CARACTERÍSTICAS TÉCNICAS
Alimentación Central
Consumo en standby
Temperatura de funcionamiento
Alimentación elementos auxiliares
CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019
CIRCUITO USER-1 24V DG MAXI (SATURN 1500)
G G uía de instalación y puesta en marcha
24Vac
30 mA
-20ºC ÷ +50ºC
24 Vdc / 0,5 A
Servicio de atención al cliente
696 070 076
902 488 444
1/31
Publicidad
Manuales relacionados para Forsa Automatismos SATURN 1500
Resumen de contenidos para Forsa Automatismos SATURN 1500
- Página 1 696 070 076 902 488 444 CIRCUITO USER-1 24V DG MAXI (SATURN 1500) G G uía de instalación y puesta en marcha DESCRIPCIÓN GENERAL Central electrónica para gobierno de motor SATURN 1500 (24V). CARACTERÍSTICAS TÉCNICAS Alimentación Central 24Vac Consumo en standby...
- Página 2 D D ESCRIPCIÓN DE LA PLACA BASE CN1 = Conector entradas/salidas OK = Tecla de programación CN2 = Conector final de carrera precableado DOWN = Tecla de programación CN3 = Conector final de carrera no precableado UP = Tecla de programación CN4 = Conector master/slave RL1 = Relé...
- Página 3 C C ONEXIONES * La carga indicada de 750 mA se refiere a la carga máxima distribuida en todas las salidas de 24V, incluida la ab- sorción del receptor enchufable (300 mA). ** El conector CN5 en su uso como contacto seco (para uso general, por ejemplo, activación del temporizador luces escalera) admite una carga máxima de 3A - 250V.
- Página 4 P P ROGRAMACIÓN RÁPIDA Acceso a Programación rápida Memorización rápida de emisores con co- mando de START. Es posible acceder a la programación rápida manteniendo pulsado UP durante 5 Pulsar DOWN durante 5 seg. desde el me- segundos desde el menú “Verificación de nú...
- Página 5 CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 5/31...
- Página 6 A A UTOPROGRAMACIÓN DE MOTORES CON FINALES DE CARRERA NOTA PRELIMINAR: si están presentes los finales de carrera magnéticos antes del aprendizaje verificar que esté seleccionado el MENU ESPECIAL 104 - TIPO DE FIN DE CARRERA - “Magnético”. 1) Desactivar la corriente eléctrica, desbloquear el motor y posicionar manualmente la cancela o la barrera a mitad de recorrido.
- Página 7 LÓGICA PASO A PASO TIPO 2 El mando de start sigue la lógica ABRE-STOP-CIERRA-STOP-ABRE. NOTA1: Para obtener el cierre automático es necesario regular el tiempo de pausa; en caso contrario todas las lógicas resultarán semi-automáticas. NOTA 2: Es posible elegir si aceptar o no el start durante la pausa seleccionando desde el MENU 8- START EN PAUSA y seleccionando ON u OFF.
- Página 8 E E SQUEMA DE FUNCIONES DEL MENÚ CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 8/31...
- Página 9 CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 9/31...
- Página 10 CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 10/31...
- Página 11 CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 11/31...
- Página 12 CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 12/31...
- Página 13 Nota 1: el símbolo * indica que el valor estándar o el menú puede cambiar en función del tipo de motor se- leccionado. Nota 2: después de la inicialización, los parámetros " tipo de motor" y " tipo de fin de carrera" quedan confi- gurados al valor seleccionado en programación.
- Página 14 M M ENÚ VERIFICACIÓN DE ENTRADAS Las regulaciones de la tarjeta se realiza desde los botones UP, DOWN y OK. Con UP y DOWN se recorre el MENÚ o SUB-MENU, con OK se accede al MENU o SUB-MENU y se confirman las selecciones. Moviéndose al menú...
- Página 15 Nota: Los contactos Stop, Banda, Fotocélula 1 y Fotocélula 2, si no se puentean en autoaprendizaje, serán desactivados y pueden reactivarse con este menú sin repetir el autoaprendizaje de los tiempos. P P ROGRAMACIÓN DE EMISORES DE RADIO CON RECEPTOR ENCHUFABLE ATENCIÓN: para efectuar la programación de los emisores es necesario haber insertado el receptor en su conector CMR con el cuadro sin alimentación.
- Página 16 * Este sub-menú no está operativo con el receptor S-500 (NEWFOR 868) Seleccionar por medio de la pantalla 2- TRASMISORES y seleccionar OK. Con los pulsadores UP y DOWN selec- cionar el comando al que asociar el canal del emisor (es posible asociar máximo 2 canales) y apretar OK para con- firmar la selección .
- Página 17 D D ESCRIPCIÓN DE LAS CONEXIONES START - STOP - PEATONAL - ANTENA - FOTOCELULA Conexión fotocélula 1 y fotocélula 2 Nota: si las fotocélulas no están conectadas no es necesario puentear los bornes (6, 7 y 8 de CN1). 24 V = AUX 24V (Accesorios) 750 mA máx.
- Página 18 Opciones AUX 24V (300 mA) configurables desde la pantalla de a bordo o con programador JOLLY 3: Es posible elegir cuando tener tensión sobre la salida AUX 24V. Las opciones son: siempre, solo durante la apertu- ra, solo durante el funcionamiento del motor, solo antes de la apertura, solo en pausa, durante el cierre, autotest de fotocélula, gestión de freno positivo o negativo e indicador de puerta abierta.
- Página 19 Intermitente 24V / 3W máx. El intermitente se conecta entre los bornes FL(-) (13) y 24V (12). La luz intermitente advierte que la puerta automá- tica está en movimiento ejecutando un parpadeo por segundo en apertura y dos parpadeos por segundo en cierre.
- Página 20 CONEXIÓN ESPIRA DE SEGURIDAD (DETECTOR MAGNÉTICO) RECEPTOR EXTERNO CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 20/31...
- Página 21 CONEXIÓN DE BATERIAS Y PANEL SOLAR CONEXIÓN ALIMENTACIÓN Y MOTOR CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 21/31...
- Página 22 FINAL DE CARRERA Y SENSOR DE OBSTÁCULOS Esta tarjeta está equipada con un dispositivo de medición de la corriente absorbida por el motor, lo que permite detectar eventuales obstáculos durante la apertura y cierre de la cancela. Si este dispositivo interviene en apertura, causa la inversión del motor durante aproximadamente un segundo;...
- Página 23 FUNCIÓN MASTER - SLAVE Para configurar una instalación con dos motores en funcionamiento MÁSTER- SLAVE es aconsejable seguir los siguientes pasos: 1) Configurar los dos motores como si fueran dos instalaciones independientes, cerciorándose del correcto funcio- namiento de los motores individuales y la correcta lectura de los finales de carrera si los tiene. 2) Una vez asegurados del correcto funcionamiento, conectar la central MÁSTER a la central SLAVE por el ade- cuado conector.
- Página 24 CONEXIÓN TARJETA SEMÁFORO G G ESTION SALIDA LUZ DE CORTESÍA 24 V / CONTACTO SECO INDICACIONES DE ALARMA Nota 1: si en la diagnosis se visualiza " Ciclos máximos alcanzados" , efectuar el mantenimiento y/o borrar el número de ciclos ejecutados. Nota 2: Para salir de las señales de error comprimir OK.
- Página 25 CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 25/31...
- Página 26 R R ESOLUCIÓN DE PROBLEMAS CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 26/31...
- Página 27 CIRCUITO USER-1 24V DG MAXI - REV 04 - V 02.02 - 02/2019 27/31...
- Página 28 P P ÁGINA DEDICADA AL USUARIO Y AL INSTALADOR MANTENIMIENTO Periódicamente, en función del numero de maniobras y del tipo de cancela, es oportuno proveer, dado el caso que la cancela haya modificado los roces y no funcione, a la reprogramación de los tiempos de aprendizaje sobre la tar- jeta electrónica.
- Página 29 A A DVERTENCIAS GENERALES PARA INSTALADORES Y USUARIOS Leer las instrucciones de instalación antes de comenzar. Mantenga las instrucciones para consultas futuras. No desechar en el ambiente los materiales de embalaje del producto o del circuito. Este producto fue diseñado y construido exclusivamente para el uso especificado en esta documentación. Cualquier otro uso no expresamente indicado puede afectar la integridad del producto y ser una fuente de peligro.
- Página 30 / los productos descritos: MANS045 CIRCUITO USER-1 24V DG MAXI (SATURN 1500) “Cuadro de maniobras para motor de corriente continua” Según aquella es conforme con las normativas y directivas europeas indicadas a continuación y sus correspondien- tes transposiciones nacionales: “Está...
