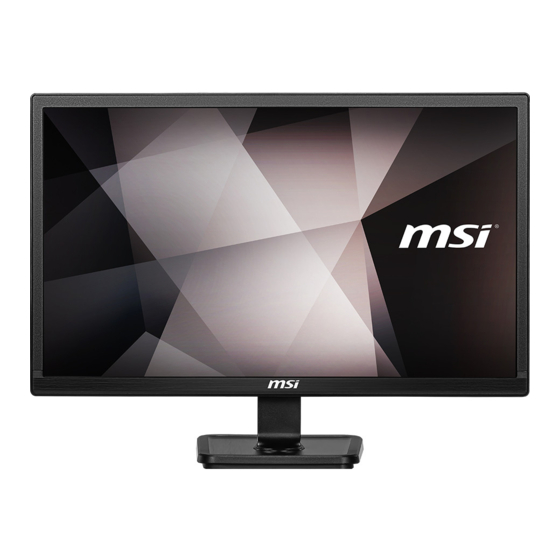

- Página 1 Serie PRO Monitor LCD PRO MP241X (3BA9) Guía de usuario...
- Página 2 Contenido Primeros pasos ......................3 Contenido del paquete .................... 3 Instalar el pie del monitor ..................4 Ajustar el monitor ....................5 Información general del monitor ................6 Conectar el monitor a su PC .................. 7 OSD Setup (Configuración OSD) .................. 8 Botones del menú...
- Página 3 Primeros pasos Este capítulo contiene información acerca de los procedimientos de instalación de hardware. Extreme la precaución al sostener los dispositivos durante su conexión y utilice una correa de muñeca conectada a tierra para evitar la electricidad estática. Contenido del paquete Supervisar PRO MP241X Guía de inicio rápido...
- Página 4 Instalar el pie del monitor 1. Deje el monitor en su embalaje de espuma de protección. Alinee y empuje suavemente el soporte del pedestal hacia la ranura del monitor hasta que encaje en su lugar. 2. Alinee y empuje suavemente la base hacia el pedestal hasta que encaje en su lugar.
- Página 5 Ajustar el monitor Este monitor está diseñado para maximizar su comodidad de visualización con sus capacidades de ajuste. ⚠ Importante Evite tocar el panel de la pantalla cuando ajuste el monitor. -5° +15° Primeros pasos...
- Página 6 Información general del monitor Botones del menú OSD Power Button (Botón de encendido) Bloqueo Kensington Puerto HDMI Puerto D-Sub Conector de alimentación Primeros pasos...
- Página 7 Conectar el monitor a su PC 1. Apague el equipo. 2. Conecte el cable de vídeo desde el monitor al equipo. 3. Coloque el cable de alimentación y el adaptador de alimentación del monitor. (Figura A) 4. Enchufe el adaptador al conector de alimentación del monitor. (Figura B) 5.
- Página 8 OSD Setup (Configuración OSD) En este capítulo se proporciona información fundamental sobre la configuración del ⚠ menú OSD. Importante Toda la información que contiene este manual se encuentra sujeta a cambios sin aviso previo. Botones del menú OSD El monitor cuenta con un conjunto de botones de menú OSD que le ayudan a controlar el menú...
- Página 9 Botón de acceso directo Botones del Configuración OSD (cuando el (cuando el menú OSD está menú OSD menú OSD está ENCENDIDO) APAGADO) ∙ Permite activar el Menú ∙ Permite volver al menú principal OSD anterior ∙ Permite salir del menú principal OSD ∙...
- Página 10 Menús de configuración OSD Presione el botón M para iniciar el menú principal de visualización en pantalla (OSD) y use los botones OSD para ajustar la función que desee conforme a sus preferencias personales. Menú de Menú de segundo y tercer nivel Descripción primer nivel Brightness...
- Página 11 Menú de Menú de segundo y tercer nivel Descripción primer nivel Aspect (Aspecto) Auto (Automático) Ajuste automático de la relación de aspecto de la imagen 16:9 Imagen en modo 16:9 Imagen en modo 4:3 Return (Volver) Permite volver al menú anterior Exit (Salir) Salir de este menú...
- Página 12 Menú de Menú de segundo y tercer nivel Descripción primer nivel Other (Otro) Reset YES (SÍ) Restablecer la configuración (Restablecer) predeterminada de fábrica Salir de la función Restablecer Return (Volver) Permite volver al menú anterior Exit (Salir) Salir de este menú de funciones OFF (DESACTIVAR) Desactivar la función de aceleración del tiempo de respuesta Normal...
- Página 13 Especificaciones Supervisar PRO MP241X Tamaño 23,8 pulgadas Curvatura Plano Tipo de panel Resolución 1920 x 1080 (FHD) Relación de aspecto 16:9 Brillo (nits) 250 cd/m2 (VALOR TÍPICO) Relación de contraste 3000:1 Frec.actualización 75 Hz Tiempo de respuesta 8 ms (GTG) ∙...
- Página 14 Supervisar PRO MP241X Soporte VESA ∙ Tipo de placa: 75 x 75 mm ∙ Tipo de tornillo: M4 x 10 mm • Diámetro de rosca: 4 mm • Paso de rosca: 0,7 mm • Longitud de rosca: 10 mm Dimensiones (A x L x F) 541,79 x 416,61 x 180,80 mm Peso 2,85 kg (neto)
- Página 15 Modos de visualización preconfigurados Estándar Resolución HDMI D-Sub 640x480 @60Hz @67Hz @72Hz @75Hz Modo DOS 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz Full HD 1920x1080 @60Hz @75Hz...
- Página 16 Solucionar problemas El LED de alimentación está apagado. • Presione de nuevo el botón de alimentación del monitor. • Compruebe si el cable de alimentación del monitor está correctamente conectado. No hay imagen. • Compruebe si la tarjeta gráfica del equipo está correctamente instalada. • Compruebe si el equipo y el monitor están conectados a tomas de corriente eléctrica y están encendidos.
- Página 17 No coloque nada encima del cable de alimentación. ∙ Si este dispositivo cuenta con un adaptador, use solo el adaptador de CA proporcionado por MSI aprobado para usarse con dicho dispositivo. Batería Tome precauciones especiales si este dispositivo se proporciona con una batería.
- Página 18 Taiwán: 廢電池請回收 A fin de mejorar la protección del medioambiente, las baterías desechadas se deben recoger de forma independiente para su reciclado o eliminación. California, EE. UU.: La batería de botón puede contener perclorato y requiere una manipulación especial cuando se recicla o desecha en California. Para obtener más información, visite: https://dtsc.ca.gov/perchlorate/ Entorno ∙...
- Página 19 Certificación Low Blue Light (Luz azul baja) de TÜV Rheinland Se ha demostrado que la luz azul causa fatiga e incomodidad en los ojos. MSI ahora ofrece monitores con la certificación Luz azul baja de TÜV Rheinland para garantizar la comodidad y el bienestar para los ojos de los usuarios.
- Página 20 Avisos sobre normativas Conformidad CE Este dispositivo cumple con los requisitos establecidos en la Directiva del Consejo sobre la Aproximación de las Leyes de los Estados Miembros en relación con la Compatibilidad Electromagnética (2014/30/UE), la Directiva de baja tensión (2014/35/UE), la Directiva ErP (2009/125/EC) y la directiva RoHS (2011/65/UE).
- Página 21 ∙ Visite el sitio Web de MSI y busque un distribuidor cercano para obtener información sobre reciclaje. ∙ Los usuarios también pueden escribir a la dirección de correo electrónico gpcontdev@msi.com para obtener información sobre el desecho, devolución,...
- Página 22 Copyright y nota sobre marcas comerciales Copyright © Micro-Star Int’l Co., Ltd. Todos los derechos reservados. El logotipo de MSI es una marca comercial registrada de Micro-Star Int’l Co., Ltd. El resto de marcas y nombres mencionados pueden ser marcas comerciales de sus respectivos propietarios.
