HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL:
MANUAL DE REPARACIÓN

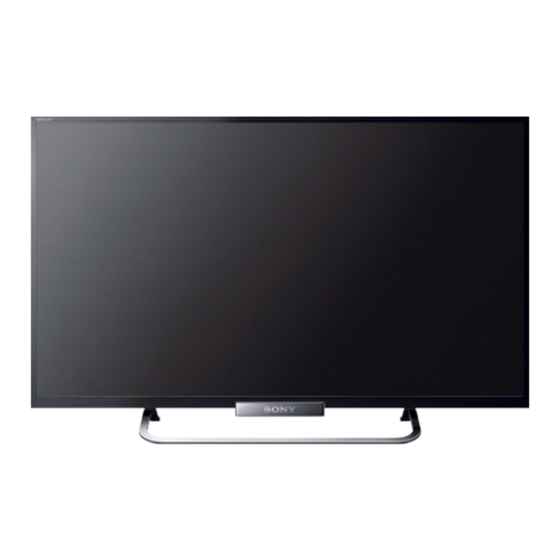

KDL-42W657A
Versión
Fecha
1.0
17/04/2013
2.0
22/10/2013
3.0
11/12/2013
Descripción
Fecha de emisión del Manual Original.
Actualización de Sección 2 - Solución de Problemas. Páginas 4 - 11 reemplazadas.
y Sección 4 - Panorama General e Información de Número de Parte. Páginas 18 - 25 reemplazadas.
Actualización de Sección 3 - Información de Reparación. Página 14 reemplazada, y
Sección 5 - Accesorios e Información de Número de Parte. Página 26 reemplazada.
MODELO
CONTROL REMOTO
KDL-32W607A
RM-YD090
KDL-42W657A
RM-YD090
Self Diagnosis
Supported model
RB1G
Chasis
Segmento: LW
REGIÓN
COLOMBIA
COLOMBIA
TV LCD Digital a Color
9-883-521-33
Publicidad
Manuales relacionados para Sony KDL-32W607A
Resumen de contenidos para Sony KDL-32W607A
- Página 1 Self Diagnosis Supported model HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL: MANUAL DE REPARACIÓN RB1G Chasis Segmento: LW MODELO CONTROL REMOTO REGIÓN KDL-32W607A RM-YD090 COLOMBIA KDL-42W657A RM-YD090 COLOMBIA KDL-42W657A Versión Fecha Descripción 17/04/2013 Fecha de emisión del Manual Original. 22/10/2013 Actualización de Sección 2 - Solución de Problemas. Páginas 4 - 11 reemplazadas.
- Página 2 TABLA DE CONTENIDO Precauciones y Advertencias .................ii Sección 4 - Panorama General/Información de Número de Parte ....18 KDL-32W607A .....................18 Sección 1 - Descripción General y Especificaciones ........1 KDL-42W657A .....................19 Especificaciones ....................1 Módulo Multimedia ..................22 Verificación de Accesorios ..................1 Conectores ....................23 Esquema General del Chasis ................2...
- Página 3 Asegúrese de seguir los pasos descritos en: “Prueba de Fuga de Corriente”. ¡ATENCIÓN! Por cuestiones de seguridad, la reparación a nivel componente de las Placas de Fuente de Poder y/o los Inversores está prohibida. KDL-32W607A/42W657A...
- Página 4 VCA son adecuados. (Véase en la figura A) Figura B. Revisión de tierra física. Parte de metal expuesta del televisor Voltímetro 0.15 µF (0.75V) Tierra física Figura A. Utilice un voltímetro AC para revisar: Prueba de Fuga de Corriente. KDL-32W607A/42W657A...
- Página 5 Sistema del panel Panel LCD (pantalla de cristal líquido) el Adaptador de Corriente) el Adaptador de Corriente) Salida de bocinas 8W + 8W (KDL-42W657A) 5W + 5W (KDL-32W607A) en espera Menos de 0,5 W Tomas de entrada/salida 80,0 Tamaño de pantalla*...
- Página 6 SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES ESQUEMA GENERAL DEL CHASIS KDL-32W607A/42W657A MÓDULO MULTIMEDIA (SMART CORE BLOCK) WLAN MODULE HIR BOARD LD BOARD HSC BOARD SMART CORE BLOCK MAIN BOARD (BLX/BKX) SWITCH UNIT...
- Página 7 SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES MAPA DEL CABLEADO KDL-32W607A/42W657A MÓDULO MULTIMEDIA (SMART CORE BLOCK) KDL-32W607A/42W657A...
- Página 8 Servicio (Volumen +). Tiempo de Operación total por Hora (MAX:65535) *Formato del Historial de Errores: YYMMDDhhmmss example 120123132522= Enero 23, 2012 13:25:22 (1:25:22PM) NOTA: La fecha y hora deben ingresarse para el correcto funcionamiento. EJEMPLO DE LA PANTALLA DE AUTODIAGNÓSTICO KDL-32W607A/42W657A...
- Página 9 *NOTA: CONSULTE EL MANUAL DE SERVICIO DE PANELES LCD * TV se apaga de inmediato después de encenderlo EN ESI (REFERENCE LIBRARY) PARA SELECCIONAR y muestra 7 destellos CORRECTAMENTE LA PARTE DE REEMPLAZO BASADA EN EL NÚMERO DE PARTE. KDL-32W607A/42W657A...
- Página 10 VIDEO 2 CVBS/COMP REGULADOR DE IC9000 ILUMINACIÓN LOCAL IC5009 HDMI 1 HDMI DECODER SWITCH VIDEO HDMI 2 PROCESS LUZ DE FONDO LED ETHERNET LVDS TCON BLX/BKX PANEL LCD SMART CORE IR RX SWITCH WIFI LED’s UNIT AC IN ADAPTADOR CA KDL-32W607A/42W657A...
- Página 11 3, 4 LD_ERR LED 1 PWM_DIMMER LD_MODE_SW LED 2 VLED LD_STBY LED 3 LUZ DE FONDO LED LD_STBY FB_REF LED 4 5 ~ 10 LD_MODE_SW 7, 8 11 ~ 14 LD_ERR LED_VCC 9, 10 DC_DIMMER VCC_IN DC IN BLX/BKX KDL-32W607A/42W657A...
- Página 12 ¿El televisor Placa Principal* enciende? en frente del TV? Sí Sí Consulte la Tabla Adaptador CA* de Clasificación de Fallas *Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página KDL-32W607A/42W657A...
- Página 13 Después de un tiempo Revise 4X / NA la ventilación Sí Sí Inmediatamente TCON* Placa LD* Placa Principal* (Panel LCD) *Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página KDL-32W607A/42W657A...
- Página 14 Sí Sí Sí ¿Se muestra Sí TCON* Placa Principal* Placa Principal* algún gráfico en (Panel LCD) pantalla? Panel LCD* *Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página KDL-32W607A/42W657A...
- Página 15 Panel LCD* horizontales? ¿Alguna línea Sí Panel LCD* vertical aislada? ¿Más de Sí TCON* una banda (Panel LCD) vertical? *Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página KDL-32W607A/42W657A...
- Página 16 3. Presione los 2 clips de sujeción y libere el cable LVDS para desprenderlo. 4. Identifique y remueva todos los tornillos del Conjunto del Chasis. PRECAUCIÓN: No utilice el Soporte de Sobremesa para sostener el televisor. KDL-32W607A/42W657A...
- Página 17 General/Información de Número de Parte en la página 18. 5. Instale la nueva Placa Principal y sus tornillos. 6. Reconecte el cable LVDS y los demás conectores. 1. Remueva el arnés y los tornillos del Bracket de la Placa Principal. KDL-32W607A/42W657A...
- Página 18 Después de realizar TODAS las reparaciones, debe ACTUALIZAR como referencia). SOFTWARE a la versión más reciente. Consulte las instrucciones en el sitio web oficial de Sony. Nombre del Modelo Región Valor de los Datos a. Inserte el dispositivo USB con la versión más reciente de Software...
- Página 19 18. Presione hasta que la opción 003 SERIAL esté seleccionada. DIGITAL (MODEL) SERVICE SerialNumberEdit DIGITAL SERVICE *1 SerialNumber 002 MODEL 003 SERIAL 6000001 WRITE 19. Presione para accesar a la opción Serial Number Edit. DIGITAL (MODEL) SERVICE SerialNumberEdit *1 SerialNumber KDL-32W607A/42W657A...
- Página 20 Para borrar el historial y registro de errores, presione d. Presione para salir de la pantalla de autodiagnóstico. POWER 24. Desconecte y reconecte el Cable de Alimentación CA de la tomacorriente de CA. 2. Instale la nueva Unidad de Botones de Control, tornillos y conectores. KDL-32W607A/42W657A...
- Página 21 7. Remueva la Placa HIR y el Módulo WLAN. desprenderlo. WLAN MODULE HIR BOARD 4. Desconecte los conectores y libere el cable del clip de sujeción Lid, SC. 8. Libere los 2 clips de la Placa HSC para desprenderla. HSC BOARD KDL-32W607A/42W657A...
- Página 22 Los componentes no identificados con número de parte o Los componentes que son parte de un montaje están señalados por su número de KDL-32W607A descripción no están disponibles porque no son requeridos referencia en la columna derecha de la lista de partes y pueden ser identificadas para un servicio de rutina.
- Página 23 ! 53 1-838-955-41 POWER SUPPLY CORD 1-492-293-11 AC ADAPTOR (120W) 4-446-865-01 CHASSIS, BOX (42 MMB) 4-446-122-01 COVER, SC LCD PANEL PARA INFORMACIÓN DE NÚMERO DE PARTE DE LCD PANEL Y TCON, CONSULTE: LCD PANELS SERVICE MANUAL. Smart Core Block KDL-32W607A/42W657A...
- Página 24 SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE NOTA: Los componentes identificados con un margen rojo y un contienen información NOTA: Los componentes identificados con un KDL-32W607A confidencial. Instrucciones específicas deben ser seguidas cuando alguno de estos sombreado y un signo de son críticos para la componentes es reparado o reemplazado.
- Página 25 DESPUÉS DE REEMPLAZAR EL MAIN BOARD, DEBE ACTUALIZAR EL SOFTWARE A LA VERSIÓN MÁS RECIENTE. 4-440-057-01 SHEET, THERMAL (AYU2) ORDENE ESTA PARTE AL REEMPLAZAR EL MAIN BOARD. 4-439-632-02 BRACKET, SIDE DC 1-858-861-21 SPEAKER BOX (RIGHT) *Reinstale Main Board Bracket al reemplazar el Main Board. KDL-32W607A/42W657A...
- Página 26 Reemplace solo con el número de parte Información Encriptada al final del manual. especificada. REF. NO. PART NO. DESCRIPCIÓN 1-492-076-11 WLAN MODULE A-1906-604-A HSC BOARD, MOUNTED 4-454-489-01 CASE, SC A-1924-408-A HIR BOARD, MOUNTED 4-451-771-02 PANEL ORNAMENT, SC 4-446-121-01 LID, SC KDL-32W607A/42W657A...
- Página 27 DESCRIPCIÓN REF. NO. PART NO. DESCRIPCIÓN 1-910-803-51 CONNECTOR ASSEMBLY 10P 1-910-803-49 HARNESS ASSEMBLY 1-910-803-48 CONNECTOR ASSEMBLY 20P (SOLO KDL-32W607A) 1-910-803-53 HARNESS ASSEMBLY 1-846-626-11 (LVDS) FLEXIBLE FLAT CABLE 30P (SOLO KDL-42W657A) (SOLO KDL-32W607A) 1-846-625-11 (LVDS) FFC WITH CONNECTOR 51P (SOLO KDL-42W657A)
- Página 28 Consulte el Apéndice A: Componentes con seguridad. Reemplace solo con el número de parte Información Encriptada al final del manual. especificada. MÓDULO MULTIMEDIA REF. NO. PART NO. DESCRIPCIÓN 1-910-803-21 CONNECTOR ASSEMBLY 5P KDL-32W607A/42W657A...
- Página 29 Consulte el Apéndice A: Componentes con seguridad. Reemplace solo con el número de parte Información Encriptada al final del manual. especificada. DESCRIPCIÓN KDL-32W607A KDL-42W657A 4-159-298-01 SCREW, +PSW M4X10 Chassis Box (4) Chassis Box (4)
- Página 30 (TORNILLOS PARA MONTAR EL SOPORTE DE SOBREMESA AL TV) 4-485-844-01 W/M VESA ADAPTER ASSEMBLY Para protección del producto y por seguridad, Sony altamente recomienda que utilize los tornillos proporcionados con el televisor. PRECAUCIÓN: No utilizar estos tornillos para montar el televisor en la pared.
- Página 31 Si se encuentra protegida dentro de la garantía del producto, la placa DEBE SER DEVUELTA a Sony, sin reparación y/o modificación alguna. b. Si NO cuenta con cobertura dentro de la garantía del producto, la placa sin reparación y/o modificación DEBE SER DESTRUIDA.
