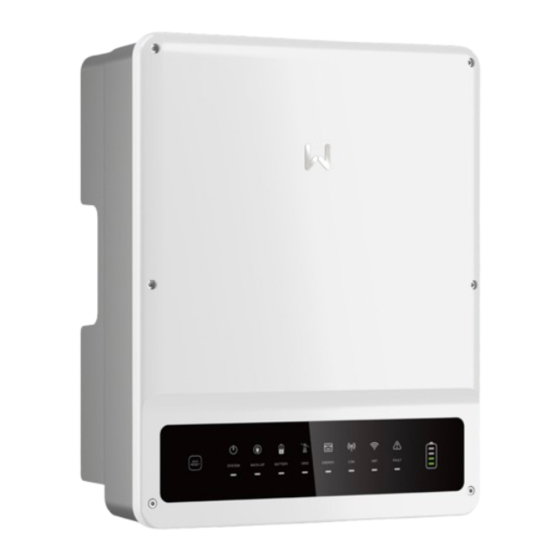

Goodwe EH Serie Guía De Instalación Rápida
  1. Manuales
  2. Marcas
  3. Goodwe Manuales
  4. Inversores
  5. EH Serie
  6. Guía de instalación rápida
Goodwe EH Serie Guía De Instalación Rápida

Goodwe EH Serie Guía De Instalación Rápida

Ocultar thumbs Ver también para EH Serie:

Publicidad

Enlaces rápidos

Descargar este manual
Quick Installation Guide
Hybrid Inverter
EH Series & EH Plus Series
(GW6000-EH
|
GW5000-EH
AC-Coupled Inverter
BH Series
(GW6000-BH
|
GW5000-BH
V1.2-2022-09-30
|
GW3600-EH
|
GW6000N-EH
|
GW3600-BH
|
GW3k-BH)
|
GW5000N-EH
|
GW3600N-EH)
