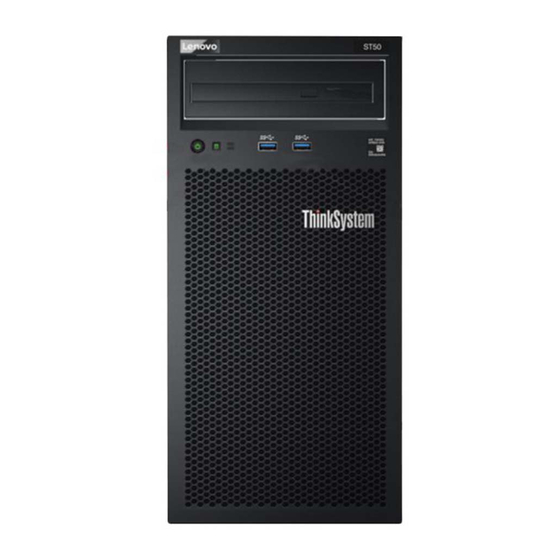

Página 1 Manual de mantenimiento de ThinkSystem ST50 Tipo de equipo: 7Y48 y 7Y49...
Página 2 Información de seguridad y la información de seguridad, que están disponibles en: http:// thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Además, asegúrese de estar familiarizado con los términos y las condiciones de la garantía de Lenovo para su servidor, que se pueden encontrar en: http://datacentersupport.lenovo.com/warrantylookup Decimonovena edición (Enero 2022) ©...
Página 4 Instalación de la unidad de fuente de Problemas de encendido y apagado ..140 alimentación ....114 Problemas de memoria ..142 Sustitución del procesador .
Página 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2018, 2022...
Página 6 NEC, IEC 62368-1 e IEC 60950-1, el estándar de Seguridad de equipos electrónicos dentro del campo de audio/video, Tecnología de la información y Tecnología de comunicación. Lenovo supone que cuenta con la calificación para entregar servicio y que cuenta con formación para reconocer niveles de energía peligrosos en los productos.
Página 7 • Asegúrese de que el aislamiento no esté desgastado ni dañado. 3. Compruebe que no haya ninguna alteración obvia que no sea de Lenovo. Utilice un buen juicio con respecto a la seguridad de las alteraciones que no sean de Lenovo.
Página 8 Manual de mantenimiento de ThinkSystem ST50...
Página 9 Identificación del servidor Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo y número de serie del equipo permite a los técnicos de soporte identificar el servidor y proporcionar un servicio más rápido. El tipo de máquina y el número de serie están en la etiqueta de ID de la parte frontal del servidor.
Página 10 QR para obtener un acceso rápido al sitio web de Servicio de Lenovo para este servidor. El sitio web del servicio de Lenovo proporciona información adicional para videos de sustitución e instalación de piezas y códigos de error para soporte del servidor.
Página 11 • Pentium Gold • Celeron G Para ver una lista de procesadores compatibles, consulte: http:// datacentersupport.lenovo.com Memoria Consulte “Reglas y orden de instalación del módulo de memoria” en la Guía de configuración para obtener información detallada sobre la preparación y configuración de la memoria.
Página 12 Tabla 1. Especificaciones, Tipo 7Y48 y 7Y49 (continuación) Especificación Descripción Expansión de Hay cuatro bahías de unidad y un adaptador USB opcional de tarjeta SD doble almacenamiento disponibles para la expansión del almacenamiento y admiten los siguientes tipos de unidades: •...
Página 13 • Ignore el mensaje de advertencia “Error irrecuperable de teclado PS/2 o USB”, porque el sistema no admite dispositivos PS/2. • Algunas aplicaciones de gestión de los sistemas Lenovo, incluidos XClarity Administrator, XClarity Controller, XClarity Energy Manager y XClarity Essentials, no son compatibles con ST50.
Página 14 Tabla 1. Especificaciones, Tipo 7Y48 y 7Y49 (continuación) Especificación Descripción Configuración mínima • Un procesador • Un UDIMM 8 GB ECC en la ranura 1 • Una fuente de alimentación • Un HDD/SSD • Cable de alimentación • Dos ventiladores de sistema (frontal y posterior) Emisiones acústicas de •...
Página 15 Si Lenovo determina que los niveles de partículas o gases del entorno han causado daños en el dispositivo, Lenovo puede condicionar el suministro de la reparación o sustitución de los dispositivos o las piezas a la implementación de las medidas correctivas adecuadas para mitigar dicha...
Página 16 Actualización del firmware Vaya al sitio de Soporte de Datacenter de Lenovo para obtener el paquete de actualización de firmware más reciente. Para actualizar el firmware desde un dispositivo flash, realice los pasos siguientes: 1.
Página 17 Avisos de seguridad Lenovo está comprometido con el desarrollo de productos y servicios que se adhieran a los estándares más altos de calidad, con el fin de proteger a nuestros clientes y a sus datos. En las circunstancias donde se notifican potenciales vulnerabilidades, es responsabilidad del Equipo de respuesta a incidentes de seguridad de productos Lenovo (PSIRT) investigar y proporcionar información a nuestros clientes, de modo...
Página 18 Apagado del servidor El servidor permanece en un estado de espera cuando está conectado a una fuente de alimentación. Para quitar por completo la alimentación del servidor (LED de encendido apagado) debe desconectar todos los cables de alimentación. Para colocar el servidor en estado de espera (LED de encendido parpadea una vez por segundo): •...
Página 19 Botón de inicio/apagado con LED de estado de Conector Gen1 USB 3.1 energía (verde) LED de actividad de la unidad (verde) Conector Gen1 USB 3.1 Botón de encendido con LED de estado de encendido (verde) © Copyright Lenovo 2018, 2022...
Página 20 Presione el botón de encendido para encender el servidor o manténgalo presionado por varios segundos para apagar el servidor cuando no se pueda apagar el servidor en el sistema operativo. El LED de estado de energía ayuda a determinar el estado de energía actual. Estado Color Descripción...
Página 21 Figura 5. Vista posterior Tabla 6. Vista posterior Fuente de alimentación Conectores Gen1 USB 3.1 (2) Conector de salida de línea Conectores USB 2.0 (2) Conector serie Conector Ethernet Conector DisplayPort 2 Ranuras PCIe (3) Conector DisplayPort 1 Unidad de fuente de alimentación Conecte el cable de alimentación para este componente.
Página 22 Conecte un dispositivo de video compatible con DisplayPort, como un monitor, a este conector. Conectores USB Disponible para un dispositivo que requiere una conexión USB 2.0 o 3.0, como un teclado, un mouse o una unidad flash USB. Conector Ethernet Conecte un cable Ethernet a este conector para una LAN.
Página 23 Componentes de la placa del sistema La siguiente ilustración de esta sección muestra las ubicaciones de los componentes de la placa del sistema. Figura 6. Componentes de la placa del sistema Tabla 7. Componentes de la placa del sistema Conector de alimentación del procesador Conector de alimentación de ventilador Zócalo del procesador Conector SATA 3...
Página 24 Figura 7. Puentes de la placa del sistema Tabla 8. Descripción del puente Nombre del puente Valores del puente CLR_CMOS • Patillas 1 y 2: predeterminado • Patillas 1 y 3: borrar CMOS Importante: • Antes de mover los puentes, apague el servidor. Una vez hecho eso, desconecte todos los cables de alimentación y todos los cables externos.
Página 25 Conector para lla placa del sistema Ranura de tarjeta SD (inferior) Ranura de tarjeta SD (superior) Disposición interna de los cables Algunos de los componentes del servidor incluyen cables internos destinados a conectores específicos. Antes de conectar los cables, lea atentamente las siguientes directrices: •...
Página 26 Bahía de unidad 1 Figura 11. Disposición de los cables para la bahía de unidad 1 Tabla 9. Disposición de los cables para la bahía de unidad 1 Cable de alimentación divisor en Y de microajuste a dis Cable de señal SATA de 7 patillas con pestillo, 1X15P, 450 mm 420 mm Bahía de unidad 2...
Página 27 Bahía de unidad 3 Figura 13. Disposición de los cables para la bahía de unidad 3 Tabla 11. Disposición de los cables para la bahía de unidad 3 Cable de alimentación divisor en Y de microajuste a dis Cable de señal SATA de 7 patillas con pestillo, 420 mm 1X15P, 450 mm Disposición de los cables para la bahía de unidad 4 Lea esta sección para obtener información acerca de la disposición de los cables para la unidad de la bahía...
Página 28 Unidad óptica/de cintas Figura 14. Disposición de los cables de la unidad óptica/de cinta Tabla 12. Disposición de los cables de la unidad óptica/de cinta Cable de alimentación divisor en Y de microajuste a • Unidad óptica: cable de señal SATA para la dis 1X15P, 450 mm unidad óptica •...
Página 29 Tabla 13. Disposición de cable para adaptador de bahía de unidad con un disco duro o unidad de estado sólido Cable de alimentación divisor en Y de microajuste a dis Cable de ventilador de adaptador de bahía de unidad 1X15P, 450 mm Cable de señal SATA de 7 patillas con pestillo, 420 mm Adaptador de bahía de unidad con un disco duro o unidad de estado sólido y unidad óptica delgada Figura 16.
Página 30 Las líneas de interrupción indican la parte del cable oculta en la ilustración. Figura 18. Cable de 7 patillas Slimline HD a 4 SATA Tabla 16. Cable de 7 patillas Slimline HD a 4 SATA Conector para el adaptador RAID serie X40 Conectores para las unidades Notas: 1.
Página 31 Disposición de los cables para tres unidades con el adaptador RAID Figura 20. Disposición de los cables para tres unidades con el adaptador RAID Tabla 18. Disposición de los cables para tres unidades con el adaptador RAID Uno de los siguientes cables Cable de alimentación divisor en Y de microajuste a dis 1X15P, 450 mm •...
Página 32 Disposición de los cables para cuatro unidades con el adaptador RAID Figura 21. Disposición de los cables para cuatro unidades con el adaptador RAID Tabla 19. Disposición de los cables para cuatro unidades con el adaptador RAID Uno de los siguientes cables Cable de alimentación divisor en Y de microajuste a dis 1X15P, 450 mm •...
Página 33 Figura 22. Disposición de los cables para la unidad de fuente de alimentación Tabla 20. Disposición de los cables para la unidad de fuente de alimentación Cable de alimentación divisor en Y de microajuste a Cable de alimentación divisor en Y de microajuste a 1X15P y 1X4P (conector SATA de 4 patillas para 1X15P y 1X4P (conector de 15 patillas para alimentación alimentación del procesador)
Página 34 Disposición de los cables para los ventiladores Lea esta sección para obtener información acerca de la disposición de los cables para los ventiladores. Figura 23. Disposición de los cables para los ventiladores Tabla 21. Disposición de los cables para los ventiladores Cable posterior de ventilador Cable del ventilador frontal Cable del ventilador del disipador de calor...
Página 35 Tabla 22. Disposición de los cables para el panel frontal Cable del panel frontal Cable USB del panel frontal Cable USB del panel frontal Disposición de los cables para el sensor térmico Lea esta sección para obtener información acerca de la disposición de los cables para el sensor térmico. Figura 25.
Página 36 • Unidades reemplazables por el cliente (CRU) de nivel 1: la sustitución de las CRU de nivel 1 es responsabilidad del usuario. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
Página 37 • Consumibles y piezas estructurales: la compra y la sustitución de consumibles y piezas estructurales es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio. Tabla 24. Lista de las piezas...
Página 38 Tabla 24. Lista de las piezas (continuación) Piezas consumibles CRU de Nivel CRU de Nivel Descripción Índice estructurales Procesador √ Disipador de calor y módulo de √ ventilador Ventilador posterior √ Conmutador de intrusión √ Cubierta del servidor √ Unidad de fuente de alimentación √...
Página 39 Hay varios cables de alimentación disponibles, según el país y la región donde el servidor está instalado. Para ver los cables de alimentación que están disponibles para el servidor: 1. Visite la página siguiente: http://dcsc.lenovo.com/#/ 2. Haga clic en Preconfigured Model (Modelo preconfigurado) o Configure to order (Configurar a pedido).
Página 40 Manual de mantenimiento de ThinkSystem ST50...
Página 41 • No intente levantar un objeto que crea que es demasiado pesado para usted. Si debe levantar un objeto pesado, tenga en cuenta las precauciones siguientes: – Asegúrese de que puede mantenerse en pie sin resbalar. – Distribuya el peso del objeto de forma equitativa entre ambos pies. © Copyright Lenovo 2018, 2022...
Página 42 – Levántelo aplicando la fuerza lentamente. No se mueva nunca de forma repentina o gire mientras levanta un objeto pesado. – Para evitar sobrecargar los músculos de la espalda, levántelo estando de pie o haciendo fuerza hacia arriba con los músculos de las piernas. •...
Página 43 • Un ventilador en mal estado se debe sustituir dentro de 48 horas desde que deja de funcionar. • Una unidad de intercambio en caliente extraída se debe sustituir en menos de dos minutos después de la extracción. • Una fuente de alimentación de intercambio en caliente extraída se debe sustituir en menos de dos minutos después de la extracción.
Página 44 Ranura 4 para DIMM Figura 27. Ranuras de DIMM en la placa del sistema Para ver una lista de opciones de DIMM admitidas, consulte: https://static.lenovo.com/us/en/serverproven/ index.shtml Notas: Asegúrese de seguir las siguientes reglas: • No mezcle RDIMM de ECC y que no sean de ECC •...
Página 45 S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.
Página 46 S005 PRECAUCIÓN: La batería es una batería de iones de litio. Para evitar una posible explosión, no queme la batería. Sustitúyala solo por una pieza aprobada. Recicle o deseche la batería según indiquen las regulaciones locales. Antes de quitar la batería CMOS: 1.
Página 47 • Para evitar posibles peligros, asegúrese de leer y seguir las siguientes declaraciones de seguridad. • Lenovo ha diseñado este producto teniendo en cuenta su seguridad. La batería CMOS se debe manejar correctamente para evitar posibles peligros. Si instala la batería CMOS, siga las instrucciones siguientes.
Página 48 S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.
Página 49 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j Paso 1. Coloque la batería CMOS en la parte superior del zócalo con el símbolo positivo (+) hacia arriba y empuje la batería su lugar de hasta que encaje en su lugar. Figura 29.
Página 50 Antes de quitar una DIMM: 1. Lea la información de seguridad y las directrices de instalación (consulte “Seguridad” en la página iii “Directrices de instalación” en la página 33). 2. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos (consulte “Apagado del servidor”...
Página 51 Después de extraer el DIMM: 1. Instale un DIMM nuevo, de ser necesario (consulte “Instalación de un DIMM” en la página 43). 2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de un DIMM Siga este procedimiento para instalar un DIMM.
Página 52 Figura 31. Apertura de los clips de retención de DIMM Nota: En el caso de las restricciones de espacio, utilice una herramienta con punta para abrir los clips de sujeción. Coloque la punta de la herramienta en la hendidura en la parte superior del clip de sujeción; a continuación, gire con cuidado el clip de sujeción hacia fuera del centro del conector DIMM.
Página 53 Paso 1. Alinee el DIMM con el conector en la ranura DIMM. Luego presione el DIMM directamente hacia el interior de la ranura con presión pareja en ambos extremos del DIMM hasta que los clips de sujeción encajen en la posición bloqueada. Figura 32.
Página 54 Figura 33. Bahías de unidad Tabla 27. Bahías de unidad y tipos de unidades admitidas Bahía de unidad Tipos de unidades admitidas Bahía 1 • Unidad de intercambio simple de 3,5 pulgadas Bahía 2 • Unidad de intercambio simple de 2,5 pulgadas Bahía 3 Bahía 4 •...
Página 55 “Lea las “Apague el “ATENCIÓN: directrices de servidor para Dispositivo sensible a la instalación” en la esta tarea” en electricidad estática página 33 la página 10 Deje el paquete en el suelo antes de abrirlo” en la página 35 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo.
Página 56 Figura 34. Extracción de un conjunto de unidad de la bahía 2 Figura 35. Extracción de un conjunto de unidad de la bahía 3 Manual de mantenimiento de ThinkSystem ST50...
Página 57 Paso 3. Si es necesario, extraiga la unidad del elemento de sujeción. unidad de 3,5 pulgadas Separe los extremos del elemento de sujeción y extraiga la unidad. Figura 36. Extracción de una unidad de 3,5 pulgadas del elemento de sujeción unidad de 2,5 pulgadas Extraiga los cuatro tornillos que aseguran la unidad al elemento de sujeción y extraiga la unidad.
Página 58 Para obtener una lista completa de los dispositivos opcionales compatibles con el servidor, consulte: https://static.lenovo.com/us/en/serverproven/index.shtml 2. Si hay más de una unidad a instalar, determine el orden de instalación según las siguientes reglas: • Comience con unidades de estado sólido y continúe con las unidades de disco duro.
Página 59 Figura 38. Placa de circuitos en la unidad unidad de 3,5 pulgadas Desgarre levemente ambos lados del elemento de sujeción; luego, coloque la unidad en el elemento de sujeción. Alinee los cuatro orificios de la unidad con los pernos correspondientes del elemento de sujeción y baje la unidad hasta que se fije en el elemento de sujeción.
Página 60 Figura 40. Instalación de una unidad de 2,5 pulgadas en el elemento de sujeción Paso 2. Instale el conjunto de unidad según en el número de la unidad: • Bahías 1 y 2 Coloque los conectores hacia arriba y deslice el conjunto de unidad en la bahía de unidad. Manual de mantenimiento de ThinkSystem ST50...
Página 61 Figura 41. Instalación de un conjunto de unidad en la bahía 2 • Bahía 3 Coloque los conectores hacia abajo y deslice el conjunto de unidad en la bahía de unidad. Figura 42. Instalación de un conjunto de unidad en la bahía 3 Capítulo 3 Procedimientos de sustitución del hardware...
Página 62 Apagado Ninguno Las unidades no están activas. 4. Use Lenovo XClarity Provisioning Manager Lite para configurar el RAID de ser necesario. Para obtener más información, consulte: https://sysmgt.lenovofiles.com/help/topic/LXPML/RAID_setup.html Sustitución de unidad óptica/de cinta o adaptador de unidad (bahía 4) Siga este procedimiento para extraer e instalar una unidad óptica/de cinta o adaptador de unidad.
Página 63 PELIGRO Algunos productos láser contienen un diodo láser de Clase 3A o Clase 3B incorporado. Tenga en cuenta lo siguiente: La radiación láser al abrirlos. No fije la mirada en el rayo de luz, no lo observe directamente con instrumentos ópticos y evite la exposición directa al mismo. Este servidor admite lo siguiente en la bahía de unidad 4: •...
Página 64 4. Extraiga cualquier dispositivo bloqueo que fije la cubierta del servidor, como un cerrojo Kensington o un candado. 5. Extraiga la cubierta del servidor (consulte “Extracción de la cubierta del servidor” en la página 122). PRECAUCIÓN: Es posible que la temperatura de los disipadores de calor y del procesador sea muy elevada. Para evitar quemaduras, espere unos minutos después de apagar el servidor antes de extraer la cubierta del servidor.
Página 65 Figura 44. Almacenamiento del elemento de sujeción de unidad b. Instalación de la protección en la bahía de unidad. Figura 45. Instalación del protector de la bahía de unidad c. Presione el relleno la ranura del marco biselado frontal hasta que encaje en su lugar. Capítulo 3 Procedimientos de sustitución del hardware...
Página 66 Nota: El retenedor necesario para este procedimiento se almacena en el costado del chasis, consulte la siguiente ilustración para ver su ubicación. Si el elemento de sujeción no está disponible, póngase en contacto con Lenovo Support para el kit misceláneo que incluye el retenedor. “Lea las “Apague el...
Página 67 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 68 Paso 1. Alinee el elemento de sujeción en el lado de la unidad óptica o de cinta e instálelo. Figura 47. Instalación del elemento de sujeción de unidad en una unidad óptica Figura 48. Instalación del elemento de sujeción de unidad en una unidad de cinta Paso 2.
Página 69 Paso 3. Conecte el cable de alimentación y el cable de señal a la placa del sistema. Para obtener más información acerca de la disposición de los cables, consulte “Disposición de los cables para la bahía de unidad 4” en la página Después de instalar una unidad óptica o de cinta: 1.
Página 70 Para extraer un conjunto de compartimiento de unidad, realice los siguientes pasos: Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j Paso 1. Desconecte todos los cables de alimentación del conjunto. Nota: Siga las instrucciones y “Disposición interna de los cables”...
Página 71 Pellizque la pestaña de liberación en la parte posterior del conjunto de la unidad como se muestra; luego, gire el pestillo a la posición abierta. Figura 52. Apertura del pestillo del conjunto de adaptador Sujete la asa del elemento de sujeción y deslice cuidadosamente la unidad hacia fuera del adaptador.
Página 72 Figura 54. Almacenamiento del elemento de sujeción de unidad b. Instalación de la protección en la bahía de unidad. Figura 55. Instalación del protector de la bahía de unidad c. Presione el relleno la ranura del marco biselado frontal hasta que encaje en su lugar. Manual de mantenimiento de ThinkSystem ST50...
Página 73 Figura 56. Instalación del relleno de la unidad d. Instale el marco biselado frontal (consulte “Instalación del marco biselado frontal” en la página 90). 2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 74 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j Paso 1. De ser necesario, instale los componentes en el adaptador de la bahía de unidad: Unidad óptica delgada Alinee los orificios de tornillo del elemento de sujeción con los orificios correspondientes en la unidad óptica delgada y fije el elemento de sujeción con los dos tornillos.
Página 75 Figura 59. Apertura del pestillo del conjunto de adaptador Desgarre levemente ambos lados del elemento de sujeción; luego, coloque la unidad en el elemento de sujeción. Alinee los cuatro orificios de la unidad con los pernos correspondientes del elemento de sujeción y baje la unidad hasta que se fije en el elemento de sujeción.
Página 76 Figura 61. Instalación del conjunto de unidad en el adaptador de la unidad Cierre el pestillo del adaptador de la unidad. Figura 62. Cierre del pestillo del adaptador de la unidad Paso 2. Deslice el conjunto adaptador de la bahía de unidad en la unidad 3 hasta que encaje en su lugar. Figura 63.
Página 77 Paso 3. Conecte el cable de alimentación y el cable de señal a la placa del sistema. Para obtener más información acerca de la disposición de los cables, consulte “Disposición de los cables para la bahía de unidad 4” en la página Después de instalar un conjunto de adaptador de bahía de unidad: 1.
Página 78 Es posible que la temperatura de los disipadores de calor y del procesador sea muy elevada. Para evitar quemaduras, espere unos minutos después de apagar el servidor antes de extraer la cubierta del servidor. Para extraer el conjunto de sujeción del adaptador de tarjeta SD doble, realice los pasos siguientes: Observe el procedimiento Un video de este procedimiento está...
Página 79 Figura 65. Extracción de una tarjeta SD del elemento de sujeción del adaptador de tarjeta SD doble Paso 4. Si es necesario, extraiga el tornillo que fija el elemento de sujeción del módulo al chasis y deslícelo hacia la izquierda del servidor para extraerlo. Figura 66.
Página 80 “Lea las “ATENCIÓN: directrices de Dispositivo sensible a la instalación” en la electricidad estática página 33 Deje el paquete en el suelo antes de abrirlo” en la página 35 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo.
Página 81 2. Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática. Para instalar el conjunto de sujeción del adaptador de tarjeta SD doble, realice los pasos siguientes: Observe el procedimiento Un video de este procedimiento está...
Página 82 Figura 69. Instalación del adaptador de tarjeta SD doble Paso 3. Conecte el cable a la placa del sistema. Para ubicar el conector en la placa del sistema, consulte “Componentes de la placa del sistema” en la página Después de instalar el adaptador de tarjeta SD doble: 1.
Página 83 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 84 Figura 70. Disposición del cable del ventilador frontal Paso 2. Levante el ventilador levemente para separarlo y extráigalo del chasis. Figura 71. Extracción del ventilador frontal Después de quitar el ventilador frontal: 1. Instale un nuevo ventilador frontal (consulte “Instalación del ventilador frontal” en la página 76).
Página 85 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 86 Figura 73. Disposición del cable del ventilador frontal Paso 3. Conecte el cable del ventilador a la placa del sistema (consulte “Disposición de los cables para los ventiladores” en la página 26). Después de instalar el ventilador frontal: 1. Instale el marco biselado frontal (consulte “Instalación del marco biselado frontal”...
Página 87 Antes de quitar el ventilador posterior: 1. Lea la información de seguridad y las directrices de instalación (consulte “Seguridad” en la página iii “Directrices de instalación” en la página 33). 2. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos (consulte “Apagado del servidor”...
Página 88 Paso 2. Corte las cuatro monturas de goma que aseguran el ventilador al chasis desde el lado externo; luego, extraiga el ventilador. Figura 74. Extracción del ventilador posterior Después de quitar el ventilador posterior: 1. Instale un nuevo ventilador posterior. Consulte ( “Instalación del ventilador posterior”...
Página 89 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 90 Paso 2. Tire con cuidado de las puntas de las cuatro monturas de goma hacia fuera de los orificios hasta que el ventilador posterior esté fijo en el chasis. Paso 3. Conecte el cable del ventilador a la placa del sistema (consulte “Disposición de los cables para los ventiladores”...
Página 91 S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.
Página 92 Paso 1. Desconecte el cable del adaptador RAID. Nota: Siga las instrucciones y “Disposición interna de los cables” en la página 17 manipule la pestaña de liberación en el conector con cuidado. Paso 2. Presione la pestaña de liberación del lado del elemento de sujeción; luego, extraiga el conjunto del elemento de sujeción del módulo de alimentación flash.
Página 93 S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.
Página 94 S005 PRECAUCIÓN: La batería es una batería de iones de litio. Para evitar una posible explosión, no queme la batería. Sustitúyala solo por una pieza aprobada. Recicle o deseche la batería según indiquen las regulaciones locales. Antes de instalar el módulo de alimentación flash: 1.
Página 95 Paso 1. Pulse la pestaña de liberación y alinee la parte inferior del módulo de alimentación flash a la ranura del elemento de sujeción; luego, presione el módulo de alimentación flash firmemente hasta que encaje en su lugar. Figura 79. Instalación del módulo de alimentación flash en el elemento de sujeción Paso 2.
Página 96 Figura 81. Conexión del cable del módulo de alimentación flash Después de instalar el módulo de alimentación flash: 1. Instalación del adaptador RAID (consulte “Instalación de un adaptador PCIe” en la página 108). 2. Proceda a completar la sustitución de piezas (consulte “Completar la sustitución de piezas”...
Página 97 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 98 Figura 82. Extraiga el marco biselado frontal Después de extraer el marco biselado frontal: 1. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación del marco biselado frontal Siga este procedimiento para instalar el marco biselado frontal.
Página 99 1. Lea la información de seguridad y las directrices de instalación (consulte “Seguridad” en la página iii “Directrices de instalación” en la página 33). Para instalar el marco biselado frontal, complete el siguiente paso: Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j Paso 1.
Página 100 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 101 Figura 84. Extracción del panel frontal Después de extraer el panel frontal: 1. Instale un nuevo panel frontal (consulte “Instalación del panel frontal” en la página 93). 2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 102 1. Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática. Para instalar el panel frontal, complete los pasos siguientes: Observe el procedimiento Un video de este procedimiento está...
Página 103 Paso 2. Alinee el orificio de tornillo del panel frontal con los orificios correspondientes del chasis; luego, sujete el panel frontal con tres tornillos. Figura 86. Instalación del panel frontal Paso 3. Conecte los cables del panel frontal y los cables USB de la placa del sistema. Para ubicar los conectores de la placa del sistema, consulte “Componentes de la placa del sistema”...
Página 104 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 105 Suelte completamente el tornillo 1. Paso 3. Suelte los tornillos 3 y 4: Suelte parcialmente el tornillo 3. Suelte completamente el tornillo 4. Suelte completamente el tornillo 3. Figura 87. Extracción del disipador de calor y el módulo de ventilador Paso 4.
Página 106 1. Si desea reutilizar el disipador de calor y el módulo de ventilador, quite el marco de la parte inferior de la placa del sistema para su uso posterior. Figura 88. Extracción del marco 2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Página 107 Figura 89. Extracción del marco 3. Instale el marco en la parte inferior de la placa del sistema, de ser necesario. Figura 90. Instalar el marco Para instalar el disipador de calor y el módulo de ventilador, realice los siguientes pasos: Observe el procedimiento Un video de este procedimiento está...
Página 108 Figura 91. Alinear el disipador de calor y el módulo de ventilador Manual de mantenimiento de ThinkSystem ST50...
Página 109 Paso 2. Apriete los tornillos entre 1 y 2: Apriete parcialmente el tornillo 1. Apriete completamente el tornillo 2. Apriete completamente el tornillo 1. Figura 92. Instalación del disipador de calor y el módulo de ventilador Paso 3. Apriete los tornillos entre 3 y 4: Apriete parcialmente el tornillo 3.
Página 110 Sustitución de conmutador de intrusión El conmutador de intrusión genera un suceso en el registro de suceso de sistema (SEL) cuando la cubierta del servidor no está instalada correctamente (SEL) Siga este procedimiento para extraer e instalar el conmutador de intrusión. Extracción del conmutador de intrusión Siga este procedimiento para extraer el conmutador de intrusión.
Página 111 Nota: Siga las instrucciones y “Disposición interna de los cables” en la página 17 manipule la pestaña de liberación en el conector con cuidado. Paso 2. Extraiga el tornillo que fija el conmutador de intrusión y extraiga el conmutador de intrusión del chasis.
Página 112 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 113 Este servidor viene con tres ranuras de PCIe. El adaptador puede ser Ethernet, bus de host, RAID, de gráficos o de otros tipos compatibles, pero los procedimientos de instalación y extracción son los mismos. Nota: Para ver una lista de los adaptadores PCIe admitidos, consulte: https://static.lenovo.com/us/en/ serverproven/index.shtml Extracción de un adaptador PCIe Siga este procedimiento para extraer un adaptador PCIe.
Página 114 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 115 Notas: • El aspecto del adaptador PCIe puede ser ligeramente diferente al de la ilustración. • Asegúrese de leer la documentación que viene con el adaptador de PCIe y siga las instrucciones. Para quitar un adaptador PCIe, realice los pasos siguientes: Observe el procedimiento Un video de este procedimiento está...
Página 116 Después de extraer un adaptador PCIe: 1. Instale otro adaptador PCIe, si es necesario (consulte “Instalación de un adaptador PCIe” en la página 108). De lo contrario, instale un soporte para cubrir el espacio vacío en el chasis y cierre el soporte de sujeción.
Página 117 • Asegúrese de leer la documentación que viene con el adaptador de PCIe y siga las instrucciones. Antes de instalar un adaptador PCIe: 1. Asegúrese de que el elemento de sujeción del adaptador PCIe esté en la posición abierta. De lo contrario, presione el botón de liberación en la parte posterior del chasis para abrirlo.
Página 118 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j Paso 1. Ubique una ranura de PCIe aplicable. Para obtener más información acerca de las ranuras de PCIe, consulte “Especificaciones” en la página Paso 2. Si el clip de retención en el lado izquierdo de la ranura PCIe está cerrado, presionelo y ábralo. Paso 3.
Página 119 Después de instalar el adaptador PCIe: 1. En función del tipo de adaptador PCIe, es posible que tenga que conectar uno o más cables. Para obtener más información, lea los documentos incluidos con el adaptador PCIe. 2. Para asegurar el adaptador instalado, gire el soporte de sujeción hacia el chasis hasta que encaje en la posición bloqueada.
Página 120 S001 PELIGRO La corriente eléctrica de los cables de alimentación, telefónicos y de comunicaciones es peligrosa. Para evitar un peligro de descarga: • Conecte todos los cables de alimentación a una toma de corriente o fuente de alimentación con puesta a tierra y correctamente cableada. •...
Página 121 Para conectar: Para desconectar: 1. Apague todas las fuentes de alimentación de CC y 1. Desconecte o apague las fuentes de alimentación de los equipos sujetos que se conectarán a este CC sujetas (en el panel disyuntor) antes de extraer producto.
Página 122 Paso 1. Desconecte ambos cables de la placa del sistema. Nota: Siga las instrucciones y “Disposición interna de los cables” en la página 17 manipule la pestaña de liberación en el conector con cuidado. Paso 2. Extraiga los cuatro tornillos que fijan la unidad de la fuente de alimentación. Figura 102.
Página 123 S001 PELIGRO La corriente eléctrica de los cables de alimentación, telefónicos y de comunicaciones es peligrosa. Para evitar un peligro de descarga: • Conecte todos los cables de alimentación a una toma de corriente o fuente de alimentación con puesta a tierra y correctamente cableada. •...
Página 124 Para conectar: Para desconectar: 1. Apague todas las fuentes de alimentación de CC y 1. Desconecte o apague las fuentes de alimentación de los equipos sujetos que se conectarán a este CC sujetas (en el panel disyuntor) antes de extraer producto.
Página 125 Figura 103. Instalación de la fuente de alimentación Capítulo 3 Procedimientos de sustitución del hardware...
Página 126 Paso 2. Conecte el procesador y los cables de alimentación del sistema a la placa del sistema. Figura 104. Conexión de los cables de la fuente de alimentación Tabla 29. Cables de la fuente de alimentación Para el conector de alimentación del Para el conector de la fuente de alimentación (diez procesador (cuatro patillas) patillas)
Página 127 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 128 “Instalación del procesador ” en la página 120). 2. Embale el procesador defectuoso que se extrajo y devuélvalo a Lenovo. Para evitar daños durante el envío, reutilice el empaque del nuevo procesador y siga todas las instrucciones del embalaje disponibles.
Página 129 “Lea las “Apague el “ATENCIÓN: directrices de servidor para Dispositivo sensible a la instalación” en la esta tarea” en electricidad estática página 33 la página 10 Deje el paquete en el suelo antes de abrirlo” en la página 35 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo.
Página 130 Luego, baje suavemente el procesador de forma uniforme en el zócalo. Figura 107. Instalación de un procesador Paso 2. Cierre el elemento de sujeción del procesador y presione el asa a la posición bloqueada. Figura 108. Cierre del elemento de sujeción del procesador Después de instalar un procesador: 1.
Página 131 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 132 Figura 109. Extracción de la cubierta del servidor Paso 2. Mantenga presionado el botón de liberación y deslice la cubierta hacia la parte posterior del servidor para extraerlo. Atención: Para una refrigeración adecuada, siempre instale la cubierta del servidor antes de encenderlo.
Página 133 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 134 Paso 1. Alinee la cubierta del servidor en las ranuras en el lado del chasis y deslícela hacia la parte frontal del chasis hasta que encaje en su lugar. Figura 110. Instalación de la cubierta del servidor Nota: Antes de deslizar la cubierta superior hacia el interior, asegúrese de alinear las ranuras y que encajen en el chasis correctamente.
Página 135 “Lea las “Apague el “ATENCIÓN: directrices de servidor para Dispositivo sensible a la instalación” en la esta tarea” en electricidad estática página 33 la página 10 Deje el paquete en el suelo antes de abrirlo” en la página 35 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo.
Página 136 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BY5kWQWpadP6EwGTGfk1-j Paso 1. Extraiga los ocho tornillos que aseguran la placa del sistema en el orden indicado en la ilustración y guárdelos para su uso futuro. Figura 111. Secuencia de extracción de los tornillos de la placa de sistema Paso 2.
Página 137 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Página 138 Los VPD (datos de producto fundamentales) se deben actualizar después de que se haya sustituido la placa del sistema. Paso 1. Inserte una unidad flash USB en el servidor y formatéela. Paso 2. Visite la página siguiente: https://datacentersupport.lenovo.com/products/servers/thinksystem/st50/ . Seleccione Software and Utilities (Software y herramientas) y descargue The 7y48/downloads uEFI VPD SMBIOS Information Update Utility.
Página 139 Actualice el tipo de equipo y el número de modelo del sistema. /SP "String" Ejemplo: fs0:\..\amideefix64.efi /sp "7Y48CTO1WW" Actualice el número de serie del sistema. /SS "String" Ejemplo: fs0:\..\amideefix64.efi /ss "J300ST50" Actualice el UUID del sistema. /SU "String" Por ejemplo, si el UUID en la etiqueta es B675DF80-DE7C-11E9-B0E2-60BBE2EF7200: fs0:\..\amideefix64.efi /su "80DF75B67CDEE911B0E260BBE2EF7200"...
Página 140 1. Lea la información de seguridad y las directrices de instalación (consulte “Seguridad” en la página iii “Directrices de instalación” en la página 33). 2. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos (consulte “Apagado del servidor”...
Página 141 “Lea las “Apague el “ATENCIÓN: directrices de servidor para Dispositivo sensible a la instalación” en la esta tarea” en electricidad estática página 33 la página 10 Deje el paquete en el suelo antes de abrirlo” en la página 35 S002 PRECAUCIÓN: El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo.
Página 142 Atención: Para evitar daños a los componentes, conecte todos los otros cables antes de conectar los cables de alimentación. 6. Actualice la configuración del servidor, si es necesario. • Descargue e instale los controladores de dispositivo más recientes: http:// datacentersupport.lenovo.com • Actualice el firmware del sistema. Manual de mantenimiento de ThinkSystem ST50...
Página 143 1. Compruebe Setup Utility y asegúrese de que todos los componentes instalados estén habilitados. 2. Asegúrese de que el firmware de los componentes instalados esté en su última versión. 3. Apague el servidor. 4. Asegúrese de que los cables del servidor estén tendidos correctamente. © Copyright Lenovo 2018, 2022...
Página 144 Encienda y configure el servidor cada vez que extraiga o desconecte un dispositivo. • Cualquier dispositivo externo • Dispositivo supresor de sobrecarga (en el servidor) • Impresora, mouse y dispositivos que no sean de Lenovo • Cada adaptador • Unidades de almacenamiento •...
Página 145 3. Error de ventilador posterior 4. Error de ventilador de unidad de disco óptica 0211: No se encontró el teclado No se encontró el teclado. Este mensaje de error se mostrará cuando no se detecte ningún teclado (PS/2 o USB). 0164: Tamaño de memoria reducido El tamaño de memoria se redujo.
Página 146 0176: Seguridad del sistema: el sistema fue intervenido El sistema fue intervenido. Cuando Función de intrusión de chasis está habilitado, este error se mostrará cuando la cubierta no esté instalada correctamente antes de encender el servidor. Para borrar este error de la lista de sucesos POST, vaya a Setup Utility y seleccione Guardar cambios y salir.
Página 147 Se mostrará este error cuando el algoritmo del sistema determina que el consumo de alimentación actual supera la capacidad de la fuente de alimentación instalada. Este mensaje de error debería aparecer durante al menos 5 segundos y ser seguido por otro arranque. 8998: No hay suficientes recursos de shadow RAM para la ROM elegida No hay suficientes recursos de shadow RAM para la ROM elegida.
Página 148 • Si establece el controlador Ethernet para que funcione a 100 Mbps o 1000 Mbps, debe utilizar el cableado de Categoría 5. Paso 3. Determine si el concentrador admite la negociación automática. Si no es así, intente configurar manualmente el controlador Ethernet integrado para hacer coincidir la velocidad y el modo dúplex del concentrador.
Página 149 3. Asegúrese de que el software que está instalado en el dispositivo funcione en otro servidor para asegurarse de que el dispositivo funcione correctamente. 4. Revise https://static.lenovo.com/us/en/serverproven/index.shtml para validar que el dispositivo de hipervisor integrado sea admitido por el servidor.
Página 150 • Los DIMM están instalados correctamente. Examine si hay un espacio entre el DIMM y el conector. Extraiga e instale el DIMM, de haberlo. 3. Si el servidor incluye Lenovo XClarity Provisioning Manager, vaya a Diagnósticos ➙ Prueba de memoria para realizar diagnósticos sobre los DIMM. Sustituya el DIMM que se muestra con errores. De lo contrario, vaya al paso siguiente.
Página 151 ➙ Ver registro de sucesos del sistema. 2. Si el servidor incluye Lenovo XClarity Provisioning Manager, vaya a Diagnósticos ➙ HDD test para realizar diagnósticos de las unidades. Sustituya la unidad que se muestra con errores. De lo contrario, vaya al paso siguiente.
Página 152 Encendido del sistema. El controlador virtual inicia la reconstrucción de inmediato. Si se requiere el soporte técnico de Lenovo para que sea posible realizar la sustitución: a. Vaya a AVAGO MRAID <RAID xxx-xx> Configuration Utility - xx.xx.xx.xx ➙ Gestión de controlador ➙...
Página 153 76 mm (3 pulgadas). b. Los cables de monitor que no son de Lenovo pueden producir problemas imprevisibles. 2. Desconecte y vuelva a conectar el cable del monitor.
Página 154 “No se reconoce o no funciona el adaptador PCIe” en la página 146 • “Un dispositivo opcional de Lenovo que funcionaba antes ha dejado de funcionar. ” en la página 147 • “Un dispositivo opcional de Lenovo recién instalado no funciona.” en la página 147 •...
Página 155 3. Vuelva a colocar el dispositivo. 4. Sustituya el dispositivo. Un dispositivo opcional de Lenovo que funcionaba antes ha dejado de funcionar. Lleve a cabo los siguientes pasos hasta que se solucione el problema. 1. Revise el registro de sucesos del sistema y resuelva cualquier problema relacionado. Para ver el registro de sucesos del sistema, visite Setup Utility y seleccione Seguridad ➙...
Página 156 5. Sustituya el dispositivo que presenta el error. Problemas intermitentes Siga este procedimiento para resolver los problemas intermitentes. • “Problemas de dispositivos externos intermitentes” en la página 148 • “Reinicios inesperados e intermitentes” en la página 148 Problemas de dispositivos externos intermitentes Lleve a cabo los siguientes pasos hasta que se solucione el problema.
Página 157 Para ver los detalles del procesador, vaya a Setup Utility y seleccione Principal ➙ Resumen de sistema. Para determinar si el procesador es compatible para el servidor, consulte https://static.lenovo.com/us/en/ serverproven/index.shtml 2. (Solo un técnico de servicio experto) Asegúrese de que el procesador esté instalado correctamente 3.
Página 158 Sustituya el dispositivo que causa el problema. • Si no puede reiniciar el sistema, puede haber un problema con la placa del sistema. Llame al soporte de Lenovo Olor inusual Lleve a cabo los siguientes pasos hasta que se solucione el problema.
Página 159 1. Los dispositivos recién instalados pueden emanar un olor inusual. Examine los dispositivos para identificar la fuente del olor y extraiga el que lo produzca. 2. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo. El servidor parece estar caliente Lleve a cabo los siguientes pasos hasta que se solucione el problema.
Página 160 Manual de mantenimiento de ThinkSystem ST50...
Página 161 Usted puede resolver muchos problemas sin asistencia externa siguiendo los procedimientos de resolución de problemas que Lenovo proporciona en la ayuda en línea o en la documentación del producto Lenovo. La documentación del producto Lenovo también describe las pruebas de diagnóstico que usted puede realizar.
Página 162 Los técnicos de servicio de Lenovo podrán empezar a trabajar en la búsqueda de una solución en cuanto haya completado y enviado una Solicitud de servicio electrónico.
Página 163 Los resultados obtenidos en otros entornos operativos pueden variar. Lenovo puede utilizar o distribuir la información que le suministre el cliente de la forma que crea oportuna, sin incurrir con ello en ninguna obligación con el cliente.
Página 164 TBW). Un dispositivo que excede este límite puede no responder a los mandatos generados por el sistema o bien no se podrá escribir en él. Lenovo no se hace responsable de la sustitución de un dispositivo que haya excedido el número garantizado máximo de ciclos de programa/eliminación, como está...
Página 165 Este producto puede no estar certificado en su país para la conexión por cualquier medio con interfaces de redes de telecomunicaciones públicas. Es posible que la ley exija una certificación adicional antes de realizar dicha conexión. Póngase en contacto con un representante o revendedor de Lenovo si tiene preguntas. Avisos de emisiones electrónicas Cuando fija un monitor al equipo, debe utilizar el cable de monitor asignado y todos los dispositivos de supresión de interferencia que se proveen con él.
Página 166 Información de contacto de importación y exportación de Taiwán Existen contactos disponibles para la información de importación y exportación para Taiwán. Manual de mantenimiento de ThinkSystem ST50...
Página 167 Declaración sobre la regulación de telecomunicaciones factor de forma determinación de problemas fuente de alimentación fija DIMM extracción extracción instalación sustituir directrices fiabilidad del sistema instalación de opciones garantía directrices de fiabilidad del sistema directrices de instalación disco óptico © Copyright Lenovo 2018, 2022...
Página 168 personalizada, página web de soporte placa del sistema Información de contacto de importación y exportación de extracción Taiwán instalación instalación sustituir adaptador de tarjeta SD doble problemas conmutador de intrusión alimentación cubierta del servidor Controlador Ethernet DIMM Dispositivo USB directrices dispositivos opcionales disipador de calor intermitentes...
Página 169 óptica instalación ventilador 74, 95 ventilador frontal extracción instalación ventilador posterior extracción unidad instalación sustituir vista frontal unidad de cinta vista frontal del servidor extracción 55, 61 vista posterior © Copyright Lenovo 2018, 2022...
Página 170 Manual de mantenimiento de ThinkSystem ST50...
Página 172 Número de pieza: SP47A37799 Printed in China (1P) P/N: SP47A37799 *1PSP47A37799*...
