Resumen de contenidos para Grizzl-E EV Charger

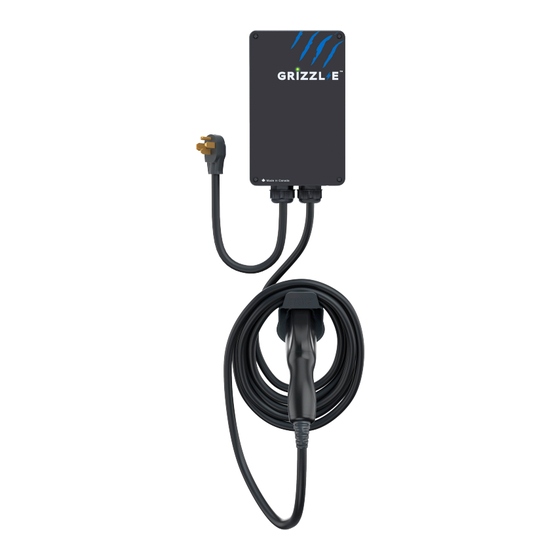

- Página 1 ™ GRIZZL E EV Charger Manual del usuario y Guía de instalación...
- Página 2 Manual del Grizzl-E Revisión del manual: 1.0 Números de modelo: Grizzl-E Classic: Edición Grizzl-E Avalanche: : Edición Grizzl-E Extreme : GR1-6-24-P GR1-14-24-AB GR1-14-24-PC GR1-14-24-P GR1-6-24-AB...
- Página 3 Negro Clásico, Blanco Avalancha o Camuflaje Extremo. El Grizzl-E viene con un cable Premium 24 pies. El diseño interno y los componentes del cargador han sido seleccionados para proporcionar la máxima vida operativa del dispositivo y ser capaz de soportar los elementos.
- Página 4 Siempre deben seguirse las precauciones básicas al utilizar productos eléctricos, incluidas las siguientes: • Lea todas las instrucciones antes de utilizar este producto. • Los niños no deben utilizar este aparato. • No introduzca los dedos en el conector EV. •...
- Página 5 Además del pasador de seguridad que fija la estación de carga GRIZZL-E al soporte de montaje en pared, el GRIZZL-E Clásico también se puede utilizar con una cerradura y llave de acoplamiento con una longitud de 90 mm y un diámetro de 7 mm.
- Página 6 Especificaciones de producto Descripción Especificaciones Números de GR1-6-24-XX: GRIZZL-E™ EVSE, cable de 24 pies J1772 Enchufe: NEMA 6- 50 modelo GR1-14-24-XX: GRIZZL-E™ EVSE, cable de 24 pies J1772, Enchufe: NEMA 14-50 EVSE Nivel SAE J1772; CA Nivel 2 Salida máxima 40A;...
- Página 7 MANUAL DE INSTRUCCIONES United Chargers GRIZZL-E ™ Estación inteligente de recarga de vehículos eléctricos (EVSE) Tabla de contenido 1. Introducción y desembalaje ................8 2. Planificación de la instalación y cableado de servicio: ......... 9 2.1 Requisitos de la Fuente Eléctrica ..............9 2.2 Instrucciones de conexión a la tierra ............
- Página 8 1. Introducción y desembalaje Este manual de usuario se aplica al GRIZZL-E™ EVSE para vehículos eléctricos híbridos enchufables (PHEV) y vehículos eléctricos (EV). Made in Canada Estación de carga con cable de Soporte de montaje (x1) entrada y salida (x1)
- Página 9 2. Planificación de la instalación y cableado de servicio: ADVERTENCIA: Desconecte la fuente de alimentación de la estación de carga antes de instalarla, ajustarla o repararla. De lo contrario, podrían producirse lesiones físicas o daños en el sistema de alimentación y en la estación de carga. 2.1 Requisitos de la Fuente Eléctrica •...
- Página 10 3. Salida de Corriente Máxima Ajustable La estación de carga GRIZZL-E ™ cuenta con la capacidad de ajustar la salida de corriente máxima de la Estación de Carga para soportar 50A, 40A, 30A, o 20A Clasificaciones de Circuito Dedicado como sigue: Capacidad del circuito Salida máxima de la estación de carga...
- Página 11 PRECAUCIÓN: El tubo LED está fijado a la cubierta frontal. Cuando retire la cubierta frontal, colóquela sobre una superficie plana mirando hacia abajo para evitar dañar el tubo LED. 3. Con la tapa frontal colocada a un lado, localice el interruptor DIP en la placa de circuitos de la estación de carga.
- Página 12 4. Utilizando un objeto no conductor, ajuste la Corriente Máxima de Salida a 32A, 24A o 16A, utilizando la siguiente combinación de ajustes de los interruptores DIP:: Interruptor Interruptor Interruptor Interruptor Salida de corriente máxima Ajuste del interruptor DIP Salida de corriente máxima de ARRIBA ARRIBA ARRIBA...
- Página 13 4. Instalación 4.1 Herramientas y piezas necesarias para la instalación Antes del montaje, determine la ubicación de un soporte de montaje aceptable. Todos los productos de la estación de carga deben anclarse a un soporte de montaje, como un montante de 2» x 4» o una pared de hormigón sólida. NO monte esta unidad directamente en un estuco/pared seca/tablero de pared.
- Página 14 4.2 Instale la estación de carga 1. Separe la pieza delantera y trasera del soporte de montaje presionando hacia abajo en la muesca. Pieza trasera / posterior Pieza delantera / frontal 2. Fije la pieza delantera del soporte de montaje a la parte trasera de la estación de carga utilizando los tornillos de cabeza cilíndrica.
- Página 15 3. Fije la pieza trasera del soporte de montaje a la pared u otra estructura adecuada utilizando los tornillos de cabeza Robertson. La pieza trasera del soporte de montaje tiene 3 orificios para permitir la fijación a diversas superficies. Utilice los dos orificios superiores para fijar soporte de montaje a un montante de pared.
- Página 16 4. Monte el cargador en la pared asegurando la pieza delantera del soporte de montaje a la pieza trasera del soporte de montaje. 5. Asegure el cargador en su lugar insertando el pasador de seguridad o el cierre de seguridad para exteriores en el soporte de montaje. 6.
- Página 17 5. Conexión del cableado 5.1 Conexión del cableado opcional 1. Elija el conducto adecuado de acuerdo con todos los códigos y normas aplicables, locales y de seguridad eléctrica. 2. Con la herramienta adecuada, sujete el terminal de cable de anillo al cable de cobre. Para terminales no aislados, utilice tubo termo retráctil para cubrir la parte no aislada del terminal.
- Página 18 PRECAUCIÓN: Para reducir el riesgo de incendio, conecte únicamente a un circuito provisto de la protección de sobre carga de circuito derivado mínima en amperios adecuada, de acuerdo con el Código Eléctrico Nacional, ANSI/NFPA 70, y el Código Eléctrico Canadiense, Parte I, C22.1.
- Página 19 6. Funda EasyEvPlug y sistema de gestión de cables La funda EasyEVPlug™ o funda TeslaEasyEVPlug™ es el nuevo método innovador para proteger su enchufe y gestionar su cable. Tiene las siguientes características: • No es necesario apuntar - enchufe impecable incluso en la oscuridad. •...
- Página 20 7. Indicadores y zumbidos del estado de carga 7.1 Luces indicadoras El Grizzl-E utiliza las siguientes luces indicadoras del estado del cargador: Indicador LED Zumbidos Descripción Definición Sin zumbido Sin iluminación Apagado Sin zumbido Azul fijo Listo Sin zumbido Azul intermitente Vehículo detectado...
- Página 21 7.2 Indicador LED de fallo El número de flashes/parpadeos rojos indica el tipo de fallo: Indicador LED # de Flashes Descripción del Error Flashes Rojos Intermitentes Pérdida de tierra - AC Línea 1 Flashes Rojos Intermitentes GFCI Fuga Alta Flashes Rojos Intermitentes El relé...
- Página 22 8. Funcionamiento 8.1 Conectar y cargar Inserte el conector de carga en el EV y asegúrese de que el conector está completamente asentado/bloqueado en su lugar. Una vez completado, comenzará la sesión de carga. 8.2 Detener la carga 1. Desenchufe la estación de carga pulsando el botón del conector y retirando el Conector de carga del EV (una vez pulsado el botón del conector, la sesión de carga finaliza inmediatamente).
- Página 23 9. Información general sobre el cuidado y uso del producto El exterior de la estación de carga está diseñado a prueba de agua y polvo (NEMA 4 Clasificado para exteriores). No obstante, puede ser necesaria una limpieza periódica, dependiendo de las condiciones locales. Para garantizar un mantenimiento adecuado de la estación de carga, siga estas directrices: •...
- Página 24 GRIZZL-E ™ EV Estaciones de Carga Residencial 3 años o 5 años de garantía de reemplazo. Grizzl-E viene con la opción de 3 años o 5 años de garantía del fabricante. Esta garantía se extiende por United Chargers a los compradores originales de GRIZZL-E ™ EV Estaciones de Carga.
