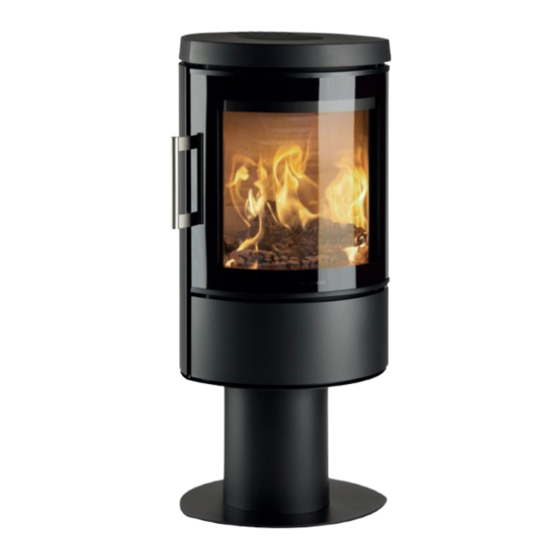

HWAM 3110 Instrucciones De Montaje
Ocultar thumbs
Ver también para 3110:
- Manual del usuario (56 páginas) ,
- Instrucciones de montaje (24 páginas) ,
- Manual de instrucciones (16 páginas)
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Monteringsvejledning for friskluftsystem
DK s.6
Monteringsanvisning för förbränningsluftssystem
SE
s. 7
Monteringsveiledning for forbrenningsluftsystem
NO s.8
Einbauanleitung für das Verbrennungsluftsystem
DE S.9
Assembly Instructions for combustion air system
GB p. 10
Montage-instructies voor het verbrandingsluchtsysteem
NL p.11
Guide d'installation du système à air de combustion
FR p.12
Istruzioni di montaggio del kit d'aria di combustione
IT p. 13
Instrucciones de montaje de aire de combustión
ES p. 14
3110
15.12.2018 / 53-7042
Publicidad
Manuales relacionados para HWAM 3110
Resumen de contenidos para HWAM 3110
- Página 1 Montage-instructies voor het verbrandingsluchtsysteem NL p.11 Guide d’installation du système à air de combustion FR p.12 Istruzioni di montaggio del kit d’aria di combustione IT p. 13 Instrucciones de montaje de aire de combustión ES p. 14 3110 15.12.2018 / 53-7042...
- Página 6 ONTERINGSvEjLEDNING FOR FRISKLuFTSySTEM aNSK Tilslutning bagud/i bund, HWAM 3110 på piedestal 1. Løft toppladen (1) af. 2. Løsn og fjern skruen (2), som holder de to sider sammen. Skruen (3), som holder den venstre side på plads, løsnes let, men fjernes ikke. Løft den venstre side (4) ca. 10 mm op og træk den væk fra brændeovnen, så...
- Página 7 ONTERINGSaNvISNING FöR FöRBRäNNINGSLuFTSSySTEM vENSK Anslutning baktill/undertill, HWAM 3110 på piedestal 1. Lyft av toppskivan (1). 2. Skruva ur skruven (2) som håller ihop de två sidorna. Lossa försiktigt skruven (3) som håller den vänstra sidan på plats, men skruva inte ur den. Lyft upp vänster sida (4) ca 10 mm och dra bort den från braskaminen så...
- Página 8 ONTERING av FRISKLuFTSySTEM ORSK Tilkobling fra baksiden/bunnen, HWAM 3110 på pidestall 1. Løft topplaten (1) av ovnen. 2. Løsne og fjern skruen (2) som holder de to sidene sammen. Skruen (3), som holder den venstre siden på plass, løsnes lett, men fjernes ikke. Løft den venstre siden (4) ca. 10 mm opp og trekk den ut fra ovnen, slik at siden løftes av styretappene på...
- Página 9 INBauaNLEITuNG FüR DaS ERBRENNuNGSLuFTSySTEM EuTSch Anschluss hinten/unten, HWAM 3110 auf einem Säulenfuß 1. Auflageplatte (1) abheben. 2. Die Schraube (2), die die beiden Seitenteile zusammenhält, lösen und entfernen. Die Schraube (3), die das linke Seitenteil in Position hält, leicht lösen, aber nicht entfernen. Das linke Seitenteil (4) etwa 10 mm anheben und vom Kaminofen wegziehen, sodass das Seitenteil aus den Führungszapfen an der...
- Página 10 SSEMBLy NSTRucTIONS FOR cOMBuSTION aIR SySTEM NGLISh Bottom/rear connection, HWAM 3110 on a pedestal 1. Remove the top plate (1). 2. Loosen and remove the bolt (2) that holds the two sides together. Loosen the bolt (3) that holds the left side in position slightly, but do not remove it.
- Página 11 ONTaGE INSTRucTIES vOOR hET vERBRaNDINGSLuchTSySTEEM EDERLaNDS Aansluiting aan de achterzijde/onderzijde, HWAM 3110 met voetstuk 1. Verwijder de bovenplaat (1). 2. Draai de schroef (2) die de zijwanden bij elkaar houdt los en verwijder deze. Maak de schroef (3) die de linkerzijwand op zijn plaats houdt iets losser, maar verwijder deze niet. Til de linkerzijwand (4) ca.
- Página 12 INSTaLLaTION Du SySTèME à aIR DE cOMBuSTION RaNçaIS Raccordement par le fond / à l’arrière, HWAM 3110 à piédestal 1. Soulevez la plaque supérieure (1). 2. Desserrez et enlevez la vis (2) qui unit les deux côtés. Desserrez légèrement la vis (3) qui tient le côté...
- Página 13 STRuzIONI DI MONTaGGIO DEL KIT D aRIa DI cOMBuSTIONE TaLIaNO Collegamento posteriore / sulla base, HWAM 3110 con piedistallo 1. Rimuovere il top (1) sollevandolo. 2. Allentare e rimuovere la vite (2) che fissa assieme i due pannelli laterali. Allentare leggermente la vite (3) che fissa in posizione il pannello sinistro, ma senza rimuoverla.
- Página 14 NSTRuccIONES DE MONTajE DE aIRE DE cOMBuSTIóN SpañOL Conexión por detrás / por la base, HWAM 3110 en pedestal 1. Retirar la placa superior (1). 2. Aflojar y sacar el tornillo (2) que une los dos laterales de la estufa. Sin retirarlo, aflojar un poco el tornillo (3) que mantiene el lateral izquierdo en su sitio.
