Estructura y función
Transporte e instalación
5.1.2
Refrigeración del equipo
La falta de ventilación provoca la reducción de la potencia y daños en el aparato.
•
Cumplir con las condiciones ambientales.
•
Desbloquear la abertura de entrada y salida de aire de refrigeración.
•
Conservar la distancia mínima de 0,5 m frente a cualquier otro elemento.
5.1.3
Cable de masa, generalidades
Riesgo de quemaduras por conexión de corriente de soldadura inadecuada
Estos puntos de conexión y estas líneas se pueden calentar por conectores de cor-
riente de soldadura no bloqueados (conexiones del aparato) o por suciedad en la
conexión de la pieza de trabajo (pintura, corrosión) y causar quemaduras en caso de
contacto.
•
Compruebe diariamente las uniones de corriente de soldadura y, de ser necesario, blo-
quéelas girando a la derecha.
•
Limpie a fondo los puntos de conexión de la pieza de trabajo y fíjelos de forma segura. No
utilice los elementos de construcción de la pieza de trabajo como conducto de retorno de la
corriente de soldadura.
5.1.4
Refrigeración del soldadoröä
5.1.4.1

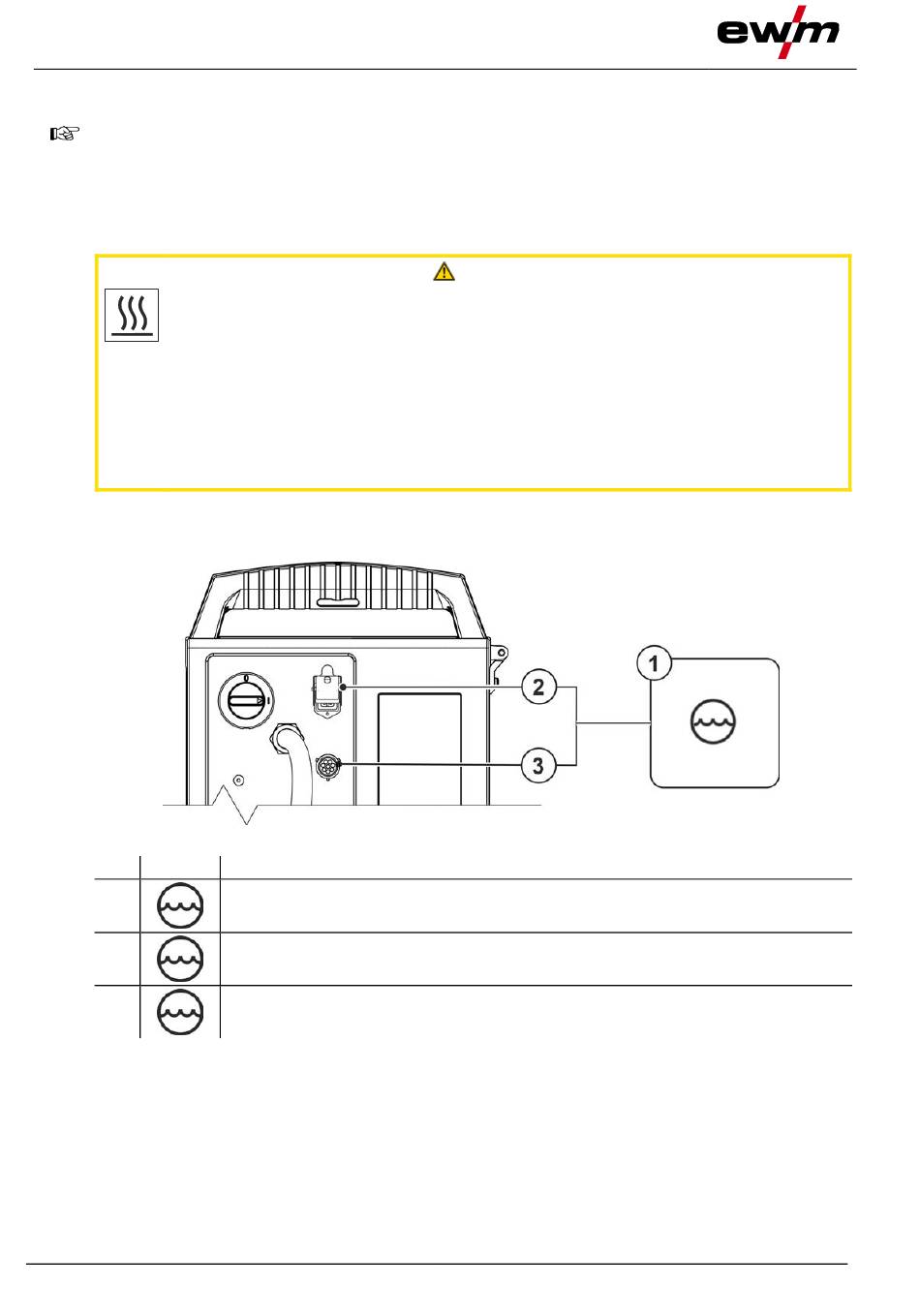

Conexión del módulo de refrigeración
Pos Símbolo Descripción
1
2
3
•
Coloque y regule la fuente de alimentación del refrigerador de 4 polos en el zócalo de conexión de 4
polos del equipo de soldadura.
•
Coloque y regule la conexión de cable de control del refrigerador de 8 polos en el zócalo de conexión
de 8 polos del equipo de soldadura.
20
0
Módulo de refrigeración
Base de conexión de 4 polos
Tensión de alimentación, unidad de refrigeración
Base de conexión de 8 polos
Cable de control, unidad de refrigeración
ATENCIÓN
Figura 5-1
099-005406-EW504
30.03.2022
