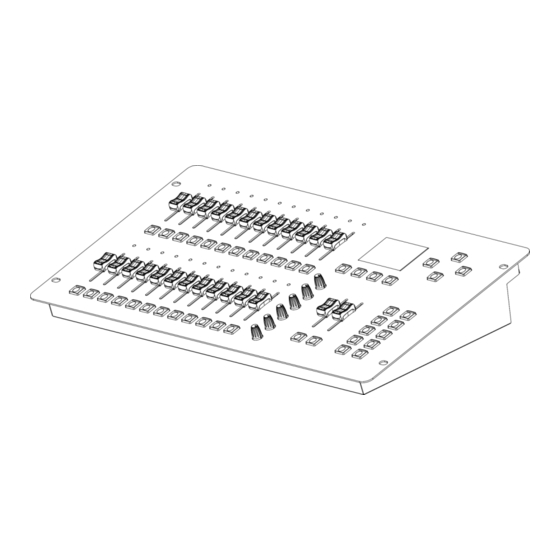

- Página 1 MANUAL ESPAÑOL ColorCue 3 Código de pedido: 50705 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
- Página 2 ColorCue 3 Índice Advertencia ..................................2 Instrucciones para el desembalaje........................... 2 Instrucciones de seguridad ............................2 Normas para el funcionamiento ..........................3 Procedimiento de devolución ........................... 4 Reclamaciones ................................4 Descripción del dispositivo ............................. 5 Características ................................5 Vista superior - Sección FIXTURES/PLAYBACKS ......................5 Vista superior - Sección MODOS/FUNCIONES ......................
- Página 3 Su envío incluye: ● Showtec ColorCue 3 ● Adaptador de alimentación de CA con 4 conectores intercambiables (Europa, RU, EE.
- Página 4 Si su dispositivo no funciona correctamente, deje de utilizarlo inmediatamente. Embale la unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su distribuidor de Showtec para su reparación. ● Solo debe ser utilizado por personas adultas. Este dispositivo debe ser instalado fuera del alcance de los niños.
- Página 5 ColorCue 3 Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA).
- Página 6 ColorCue 3 Descripción del dispositivo Características El ColorCue 3 es un controlador DMX para LED equipado con 2 fáderes Master, 24 fáderes de intensidad de dispositivo, 6 codificadores rotatorios para colores y 24 botones de memoria para colores/secuencias/memorias personalizadas. –...
- Página 7 ColorCue 3 Vista superior - Sección MODOS/FUNCIONES Fig. 02 Pantalla LCD Control AMBER/STROBE (ÁMBAR/LUZ ESTROBOSCÓPICA) Botones de modo con LED’s J) Control UV Control RED/<> (ROJO/DIRECCIÓN <>) K) Fáder Master Banco A y botón flash con LED Control GREEN/SPEED (verde/velocidad) L) Fáder Master Banco B y botón flash con LED...
- Página 8 Interruptor POWER ON/OFF (encendido/apagado) Instalación Retire todo el material de embalaje de la unidad ColorCue 3. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte el controlador LED a una toma de corriente a través del adaptador de alimentación de CA suministrado.
- Página 9 ColorCue 3 Fig. 04 Modo de configuración En este modo puede seleccionar el tipo de LED’s del(los) dispositivo(s) de iluminación conectado(s) y la dirección MIDI del dispositivo. La pantalla del modo de configuración proporciona información sobre la dirección MIDI del dispositivo, el tipo de los dispositivos conectados, la dirección DMX del último dispositivo conectado, la activación...
- Página 10 En el modo de configuración pulse los botones Arriba/Abajo (25)/(28) para asignar las direcciones MIDI de la unidad ColorCue 3. El rango de ajuste se encuentra entre 1-16. Consulte la sección Tabla de implementación MIDI en la página 22 para más información.
- Página 11 ColorCue 3 En el modo doble los botones y los fáderes FIXTURES/PLAYBACKS (01)–(12) controlarán los valores de la escena del Banco A de hasta 12 dispositivos conectados y los botones y los fáderes FIXTURES/PLAYBACK (13)–(24) controlarán los valores de las escenas del Banco B de estos dispositivos. En este modo el fáder Master y botón flash del Banco A (K) controlarán la proyección de luz del Banco A y el fáder Master y el...
- Página 12 ColorCue 3 Flash Puede activar la función flash en cualquier momento durante la reproducción de una escena o secuencia. Pulse uno de los botones de flash Master (K)/(L) o cualquiera de los botones flash FIXTURES/PLAYBACKS (01)–(24) para activar la función de flash. El LED del botón se iluminará. La intensidad del(los) dispositivo(s) seleccionado(s) subirá...
- Página 13 ColorCue 3 04) Asegúrese de haber activado el modo de selección de color. Gire los controles (E) – (J) para seleccionar el color deseado. Los colores disponibles son RED (rojo), GREEN (verde), BLUE (azul), WHITE (blanco), AMBER (ámbar) y UV. Gire los controles en sentido horario para aumentar la intensidad del color.
- Página 14 ColorCue 3 diferentes colores en cada uno de los dispositivos conectados, seleccione tan solo un dispositivo en este paso. Puede también seleccionar múltiples dispositivos si desea aplicar un color a más de un dispositivo. Los dispositivos seleccionados se señalarán en la pantalla.
- Página 15 ColorCue 3 02) Pulse el botón RECORD (grabar) (36) para iniciar la grabación. El LED del botón se iluminará. 03) Pulse el botón FIXTURES/PLAYBACKS (01) – (24) al que desea asignar la escena. El LED del botón comenzará a parpadear.
- Página 16 ColorCue 3 Sentido Gire el control RED/<> (rojo/<>) (E) para establecer el sentido de la secuencia. Dispone de 3 opciones: ● Posición desactivada (<): la secuencia se reproducirá en orden inverso. El sentido de la secuencia se indicará en la pantalla como «<».
- Página 17 ColorCue 3 Editar un paso en una secuencia 01) En el modo de programación, mantenga pulsado el botón EDIT (editar) (39) durante 3 segundos. El LED del botón se iluminará. 02) Pulse el botón FIXTURES/PLAYBACKS (01) – (24) para el que desea editar un paso de una secuencia.
- Página 18 ColorCue 3 Insertar un paso en una secuencia 01) En el modo de programación, mantenga pulsado el botón INSERT (insertar) (38) durante 3 segundos. El LED del botón se iluminará. 02) Pulse el botón FIXTURES/PLAYBACKS (01) – (24) para el que desea insertar un paso en una secuencia.
- Página 19 ColorCue 3 Modo de reproducción En este modo puede reproducir las escenas/secuencias grabadas. La pantalla del modo de reproducción proporciona información sobre el número del botón FIXTURES/PLAYBACKS seleccionado, el número total de pasos en la secuencia, el paso que se está...
- Página 20 02) La unidad ColorCue 3. Devuelva la unidad ColorCue 3 a su distribuidor de Showtec. 03) El dispositivo LED no responde a la unidad ColorCue 3. Compruebe la dirección DMX de inicio en el dispositivo y en la unidad ColorCue 3. Asegúrese de que coincidan. Asegúrese de que las conexiones se hayan realizado correctamente.
- Página 21 ColorCue 3 Especificaciones del producto Modelo: Showtec ColorCue 3 Entrada de alimentación: 9–12 V CC, 800 mA Consumo de energía: 15 W (máx.) Medidas: 482 x 261 x 80 mm (largo x ancho x alto) Peso: 3,6 kg Clavija Out (salida) de señal: Clavija 1 tierra, clavija 2 (-), clavija 3 (+) Salida de señal:...
- Página 22 ColorCue 3 Medidas Código de pedido: 50705...
- Página 23 ColorCue 3 TABLA de implementación MIDI Function Transmitted Recognized Remarks Basic channel Default Changed MODE Default Messages Altered Note number 22–85 22–84 True voice Velocity Note ON Note OFF After touch Key's Channel Pitch bend Control change Prog Change True#...
- Página 24 ColorCue 3 Código de pedido: 50705...
- Página 25 ColorCue 3 Código de pedido: 50705...
- Página 26 ©2022 Showtec...
