DOMO4G
Contenido de la Caja
Verifique el contenido de su Kit Domo Doble 4G; tambien puede ser Domo Simple Derecho o Izquierdo, segun lo solicite.
Los contenidos por actuador son:
1- Un actuador Domo Derecho o Izquierdo si solicito un Domo simple. O ambos equipos si solicito un Domo Doble.
2- Una caja estanca con Placa Q50/Q35 y sus controles TX5G.
3. Dos mensulas de anclaje posterior.
4. Dos mensulas de anclaje anterior.
5. Dos capacitores.
6. Dos Llaves de desbloqueo.
7. Dos prisioneros y dos pernos.
Este equipo debe ser usado con finales de carrera
para conservar su garantía.
DOMO 4G 4G 4G
DOMO 4G

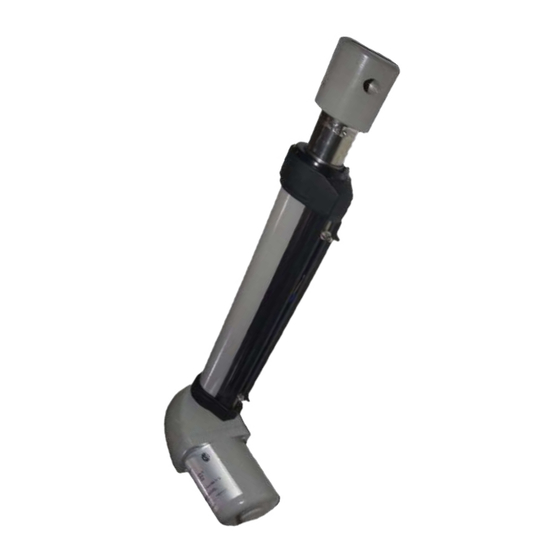

Actuador automático para cancelas batientes
con finales de carrera.
¡Felicitaciones!
Ud. ha adquirido el Actuador Electromecánico Marca MOTIC Modelo
DOMO 4G, para Cancelas Batientes de hasta 2 metros de hoja.
Características Técnicas
alimentación_220 Volt.
potencia nominal_250 Watt.
empuje_2500 Newton.
máximo ancho hoja_2 mts.
velocidad de apertura_17 seg.
velocidad del actuador_1400 seg.
temperatura de corte_140 °C.
máximo recorrido del pistón_300 mm.
temperatura de trabajo_-20 a 55 °C.
largo del brazo totalmente retraído_685 mm.
máxima extensión del brazo_340 mm.
tipo final de carrera_normal abierto.
manual usuario / 01
ESCANEAR
CON CELULAR
Publicidad
Manuales relacionados para Motic DOMO4G
Resumen de contenidos para Motic DOMO4G
- Página 1 CON CELULAR DOMO4G Actuador automático para cancelas batientes con finales de carrera. ¡Felicitaciones! Ud. ha adquirido el Actuador Electromecánico Marca MOTIC Modelo DOMO 4G, para Cancelas Batientes de hasta 2 metros de hoja. Características Técnicas alimentación_220 Volt. potencia nominal_250 Watt.
- Página 2 DOMO 4G DOMO 4G DOMO 4G DOMO 4G manual usuario / 02 dimensiones medidas en mm. instalación consideraciones generales El operador automatico DOMO 4G viene preparado para ser instalado en Puertas Batientes, que abran tanto hacia dentro como hacia afuera de la propiedad, éstos al solicitarlos tienen “Mano” o sea que son diferentes los que van a la Derecha o a la Izquierda de la puerta, por lo tanto al comprarlos debe decirnos de qué...
- Página 3 DOMO 4G DOMO 4G DOMO 4G DOMO 4G manual usuario / 03 instalación apertura interna Mensula Anterior A: 120 mm. B: 120 mm. F: 800 mm. Mensula Posterior *Medidas recomendadas aproximadas para su instalación. *La velocidad del actuador puede variar según la posición de los anclajes instalación apertura externa Nota: A+B debe ser menor o igual a la carrera máxima del...
- Página 4 DOMO 4G DOMO 4G DOMO 4G DOMO 4G manual usuario / 04 Paso 2 conexión del actuador 1- Monte el operador automático y conecte los cables del operador a la controladora, recuerde que este equipo tiene los nales de carrera ajustables abordo, por lo que antes de dar por terminada la instalación mecánica a oje ligeramente las tuercas de ajuste de los límites y córralos ligeramente hacia el centro.
- Página 5 / 05 Paso 3 programación del actuador Si está usando una controladora MOTIC Q50/Q35, conecte los cables del actuador y de los nales de carrera tal como indican los manuales, alimente la placa y pase el actuador a estado Automático.
- Página 6 La garantía de los elementos o servicios vendidos por Argenmatic SL , (en adelante Motic) aplica solo a los productos La garantía se reduce al reemplazo del producto defectuoso o a la reparación del mismo, dentro de un plazo de 10 días (dependiendo de la existencia de repuestos), a elección de Motic y a su solo criterio, no cubriendo las conse-...
