Cambio De La Temperatura De Ajuste Eco En Otro Modo De Funcionamiento - Uponor Smatrix Move Manual De Instalación Y Funcionamiento

m eco
odo
En este modo, el sistema funcionará en todo momento
en el modo ECO. Para salir del modo ECO, utilice los
botones < o > para cambiar el modo de funcionamiento.

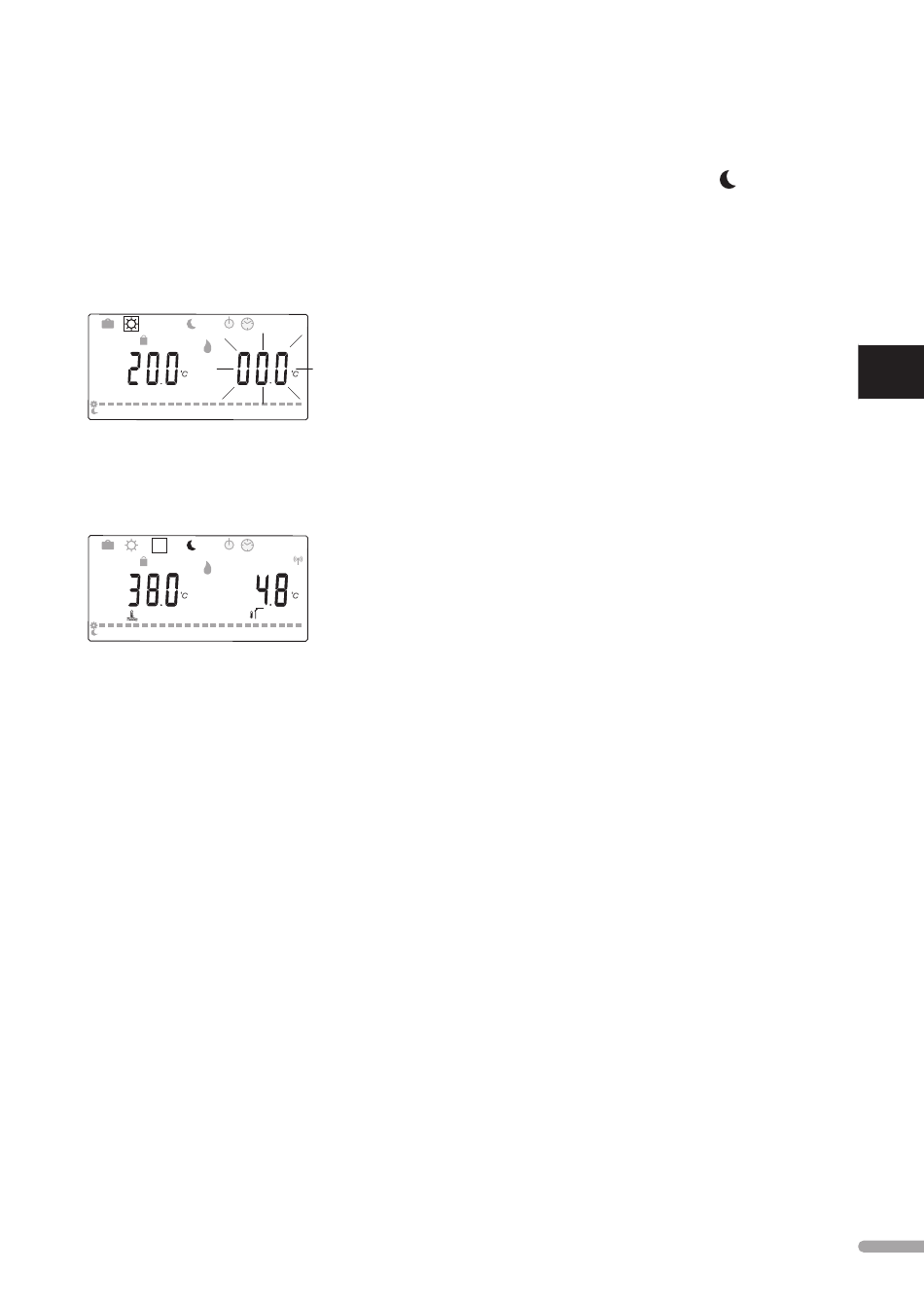

Al entrar en el menú del modo ECO, se mostrará la
temperatura de impulsión calculada, restándole la
temperatura de ajuste ECO, tras lo cual la temperatura
de ajuste ECO comenzará a parpadear durante unos 7
segundos. Asimismo, es posible modificar la temperatura
de ajuste una vez iniciado este periodo.
P P
AUTO
0h 2 4 6 8 10 12 14 16 18
Al salir del modo de edición inicial, bien esperando
durante unos 7 segundos o pulsando el botón OK, la
unidad base mostrará las temperaturas de suministro y
exterior actuales. Utilice el botón OK para cambiar entre
los modos de edición y de visualización.
P P
AUTO
0h 2 4 6 8 10 12 14 16 18
Funcionamiento sin termostato de habitación
Si el sistema funciona en modo calefacción sin un
termostato de habitación, la bomba de circulación
(P1) estará en marcha en todo momento. Desde
Parámetros del sistema > Retardo de la bomba,
se puede establecer que el sistema requiera que la
bomba se apague durante unos minutos después de que
se cierre la válvula de mezclado. Entonces, la bomba
de circulación se reiniciará después de cada intervalo
determinado para mantener el flujo y la temperatura de
impulsión. Si las temperaturas medidas caen por debajo
de las de consigna, la bomba de circulación comenzará a
funcionar otra vez de forma continuada.
U P O N O R S M AT R I X M O V E · M A N U A L D E I N S TA L A C I Ó N Y F U N C I O N A M I E N T O
20 22 24
20 22 24
Cambio de la temperatura de ajuste ECO en otro
modo de funcionamiento:
1. Utilice los botones < o >
para mover el marcado
hasta el símbolo del modo ECO
temperatura de impulsión calculada y la temperatura
de ajuste ECO comenzará a parpadear durante unos
7 segundos.
2. Utilice los botones - o + para cambiar la
temperatura de ajuste ECO.
Predeterminado (modo de calefacción): -10,0 ˚C
Predeterminado (modo de refrigeración): -3,0 ˚C
Rango de ajuste: -25,0 – 0 ˚C
3. Pulse el botón OK o espere unos 7 segundos hasta
que se confirme la nueva configuración.
Se mostrarán las temperaturas de suministro y
exterior actuales.
4. Utilice los botones < o > para volver al modo de
funcionamiento utilizado previamente.
Cambio de la temperatura de ajuste ECO en modo
ECO constante:
1. Utilice los botones -, + u OK para entrar en el modo
de edición. Se mostrará la temperatura de impulsión
calculada y la temperatura de ajuste ECO comenzará
a parpadear durante unos 7 segundos.
2. Utilice los botones - o + para cambiar la
temperatura de ajuste ECO.
Predeterminado (modo de calefacción): -10,0 ˚C
Predeterminado (modo de refrigeración): -3,0 ˚C
Rango de ajuste: -25,0 – 0 ˚C
3. Pulse el botón OK o espere unos 7 segundos hasta
que se confirme la nueva configuración.
Se mostrarán las temperaturas de suministro y
exterior actuales.
