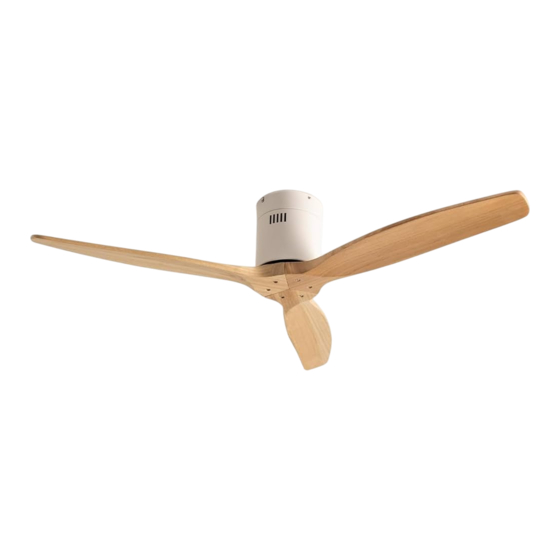

- Página 1 WIN D CALM VE N T IL ADO R D E T ECH O SI N LU Z MANUAL DE MONTAJE E SPA ÑO L...
- Página 3 WI N D CA L M To download this user guide in your language, visit our website: www.create-store.com/uk/ Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es/ Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt/ Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr/ Per scaricare il manuale nella sua lingua, visitare il nostro sito Web:...
- Página 4 W I ND CA LM E ST E MA N UA L E S PA R A TO D O S LO S M O DE LO S W IN DCA LM ÍNDIC E C o n te n i do d e l a ca ja Pas o 1.
- Página 5 C ONTENIDO DE L A CA JA (1) TORNILLOS DE EXPANSIÓN (2) TORNILLOS PARA MADERA SOPORTE DE MONTAJE DRIVER MANDO A DISTANCIA ASPAS SOPORTE DEL MOTOR TORNILLOS + ARANDELAS PARA LAS ASPAS TORNILLOS PARA TERMINALES DE EMPALME KIT DE EQUILIBRADO SOPORTE + MOTOR ¡ATENCIÓN! Antes de comenzar el montaje recuerde desconectar la luz...
- Página 6 PAS O 1. TEC HO DE MAD ER A PI E Z AS Y HE R R AMI ENTAS MATERIAL NO INCLUIDO (2) TORNILLOS PARA MADERA OPCIONAL SEGÚN TIPO DE TECHO Marcar con un lápiz en el techo los 4 aguje- Si fuera necesario, según el tipo de te- ros de la pieza A.
- Página 7 PAS O 1. TEC HO D E HO R MI GÓ N P I E Z AS Y H E R R AM I ENTAS MATERIAL NO INCLUIDO (1) TORNILLOS DE EXPANSIÓN Desmonte la pieza D separándola por piezas. Ø8 mm Marque con un lápiz 2 agujeros paralelos Con la ayuda de un taladro, realice los dos utilizando la pieza A como guía.
- Página 8 Introduzca por orden la pieza D2, D3 y pos- Apriete la pieza D4 con una llave inglesa teriormente la tuerca D4. del nº 10, hasta que note que está bien fi- jada. Asegúrese de que la pieza A queda perfectamente enganchada al techo. E SPAÑOL...
- Página 9 PAS O 1. FA LS O TECHO PI E Z AS Y HE R R AMI E NTAS MATERIAL NO INCLUIDO TORNILLOS DE FIJACIÓN CON PALANCA DE RESORTE Marque en el techo con un lápiz 2 agujeros Con la ayuda de un taladro realice los dos paralelos utilizando la pieza A como guía.
- Página 10 PAS O 2. C ONE XIÓN DE L D RI V ER Introduzca el gancho de la pieza A en un agujero de la pieza F para que el motor quede col- gando y facilitar la conexión de los cables. Une las conexiones de la pieza F con las de la pieza B, cada Compruebe que la estruc- una con su color correspondiente.
- Página 11 Conecte el cable NEUTRO Una vez conectados, colo- Conecte el cable FASE del del driver (AC-N) al cable que la pieza I enroscándola driver (AC-L) al cable FASE NEUTRO de su instalación. hasta que quede bien suje- de su instalación. Una vez conectados, coloque la pie- za I.
- Página 12 PAS O 3. ANCL A JE DEL MOTOR AL T ECHO Utilice 2 tornillos H y enrósquelos, sin apretarlos demasia- Saque la pieza F del gancho do, en los agujeros paralelos de la pieza A. y encájela en la pieza A sin pellizcar ningún cable.
- Página 13 PAS O 4. MONTA JE DE L AS AS PAS Incluye un tornillo de repuesto Coloque la primera aspa E sujetándola con las arandelas y los tornillos G con ayuda del des- tornillador, sin apretarlos demasiado, para poder poner el resto. Realice el mismo paso con la segunda y tercera aspa E.
- Página 14 KIT DE EQUILIBR A DO DE L AS AS PAS Su ventilador de techo puede tener problemas de balanceo en las aspas cuando está en fun- cionamiento debido a irregularidades en las aspas o en los soportes. Además, un montaje incorrecto del sistema o unos rodamientos torcidos podrían causar problemas adicionales.
