Hitachi RAM-40NP2B Manual De Instalación

PARA USO DEL PERSONAL
UNIDAD DIVIDIDA DE AIRE ACONDICIONADO
MANUAL DE INSTALACIÓN

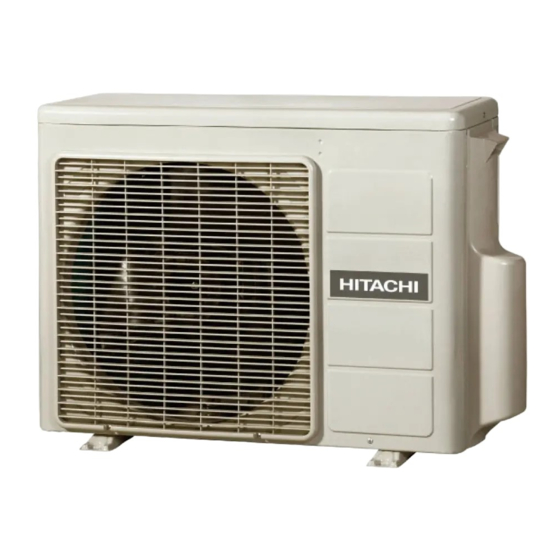

Unidad Exterior RAM-40NP2B
MEDIDA DE PRECAUCIÓN
Léa las medidas de precaución atentamente antes de poner la unidad en funcionamiento.
●
El contenido de esta sección es esencial para garantizar su seguridad. Preste cuidado especial al encontrar las siguientes señales.
●
!
AVISO ................ Metodos de instalación incorrectos pueden causar muerte o heridas graves.
!
PRECAUCIÓN ..... Instalación incorrecta puede conllevar consencuéncias serias.
Asegure que la línea de tierra esté conectada.
La señal en la fi gura indica prohibición.
Asegúrese que la unidad funciona adecuádamente trás ser instalada. Informe al consumidor acerca del método adecuado de operación
tal y como se describe en la guía del usario.
Exija que la unidad sea instalada por su proveedor o técnico. Si la instalación fuese llevada a cabo por el comprador podrían ocurrir
●
escapes de agua, corto circuitos o incendios.
Siga las instrucciones descritas en el manual de instalación durante el proceso de instalación. Instalación incorrecta podría causar escapes
●
de agua, corto circuitos e incendios.
Asegúrese que las unidades se colocan en lugares capaces de soportar el peso total de los aparatos. En caso contrario las unidades
●
podrian colapsar y causar peligro.
● Siga las normas y regulaciones acerca de la instalación eléctrica y los metodos descritos en el manual de instalaciones al tratar con el
montaje eléctrico. Utilice únicamente cables eléctricos aprobados por las autoridades de su país.
Asegúrese de utilizar los cables adecuados tanto para la unidad interior como para la exterior. Asegúre que las conexiones se han
●
efectuado fi rmemente trás insertar los conductores de los alambres en las terminales correspondientes. Inserción incorrecta y contactos
fl ojos podrían causar recalentamientos y fuego.
Utilice los componentes indicados para la instalación. En caso contrario la unidad podría colapsar y se podrían producir escapes de agua,
●
descargas electricas y fuego.
Asegúrese de utilizar canerías designadas para R-410A. Si no, podría resultar en tener rotas canerías de cobre o en averías.
●
Al instalar o desinstalar un aparato de aire acondicionado, utilice exclusivamente el refrigerante especifi cado (R410A). No permita que la
●
entrada de aire o humedad al ciclo de refrigeración. De lo contrario, la presión del ciclo de refrigeración puede ser anómalamente alta y
provocar la ruptura de la unidad.
Asegúrese de ventilar completamente si escape un gas refrigerante mientras funciona. Si el gas refrigerante se pone en contacto con el
●
fuego, podría producir un gas tóxico.
Después de completar la instalación, aségurese que no haya escape de gas de refrigeración. Si se escape el gas refrigerante en el cuarto
●
y se pone en contacto con el fuego en el calentador impulsado por ventilador, etc., podría producir gas tóxico.
Unas modifi caciones no autorizadas al acondicionador pueden ser peligrosas. Si ocurre una avería llame a un competente técnico o
●
electricista del acondicionador. Reparaciones impropias podrían producir escapes de agua, descargas eléctricas y fuego, etc.
● Asegúrese de conectar la línea de tierra del cable de la electricidad a la unidad exterior y entre la unidad exterior e interior.
Una incorrecta conexión a tierra podría causar cortos circuitos.
!
Se debe instalar un cortacircuitos en la casa de la caja de distribución para el cable directo de la electricidad que está conectado a la
●
unidad exterior. En caso de otras instalaciones, se debe instalar un interruptor principal con contacto de continuidad de mas de 3.5mm.
Sin cortacircuitos, existe el peligro de electrochoque.
Asegúrese de no instalar la unidad cerca de una fuente de gas infl amable. La unidad exterior corre peligro de incendiarse
●
si existiese gas infl amable en las cercanías. La cañería debe estar sostenida apropriadamente con un máximo de distancia
de 1m entre el soporte.
Sea seguro apretar la tuerca de la llamarada al esfuerzo de torsión especifi cado usando una llave del toque. Si la tuerca de la llamarada
●
se aprieta excesivamente, puede agrietarse despuees de cierta hora y salida del refrigerante de la causa.
Asegúrese que exista un fl ujo libre de agua al instalar el drenaje.
●
Debe utilizarse un cable de alimentación aprobado por IEC. Tipo del cable eléctrico: NYM.
●
SELECCION DE LA UBICACION DE LA INSTALACION
(Tome nota de las cuestiones siguientes y obtenga permiso del cliente antes de iniciar la instalación de la Unidad).
● La unidad exterior debe ser situada en un lugar capaz de soportar pesos pesados. En caso contrario los ruídos y las vibraciones aumentarían.
Evite la exposición de luz solar directa o de lluvia sobre la unidad. Asegúrese además de que la ventilación sea adecuada y no exista
●
ningún tipo de obstrucciones.
No deberían haber animales o plantas que pudieran ser afectados por el calor del aire proveniente de la unidad.
●
Las distáncias entre la unidad y la parte superior, derecha e izquierda del ugar donde se va a instalar, se especifi can en el gráfi co a
●
continuación. Al menos 3 de los espacios indicados no deben estar en contacto con ningún tipo de obstáculo (techo, valla, pared, ect..).
Asegúrese de que el aire caliente que la unidad desprende y el ruido proveniente de la misma no son causa de molestia para sus vecinos.
●
Núnca coloque la unidad cerca de gas infl amables, vapor, aceite y humo.
●
El lugar escogido debe facilitar el drenaje del agua proveniente de la unidad.
●
Coloque la unidad exterior y el cable de conexiones a 1 metro de distancia mínima de la antena o emisor de señales de televisión,
●
radio o teléfono, para evitar interferencias de ruidos.
Nombres de los componentes
Gráfi co indicando la instalación de la unidades exteriores
de la unidad exterior
Canti-
Diferencia de altura
No. Componente
dad
Cojinete La diferencia de altura entre las unidades
2 interiores no debe ser de más de 5m.
10
Tubo de desagüe
11
1
Cojinete
1
12
Dimensiones del soporte de
la unidad exterior
(Unidad en mm)
[Instalación de la unidad exterior]
Instale la unidad exterior en un lugar estable para evitar vibraciones
y aumentos en los niveles de ruido.
Decida el lugar donde desée instalar las cañeriás trás diferenciar
las diferentes clases de tuberías.
PRECAUCIÓN
!
Cerciórese de conectar con dos unidades de interior.
●
Una unidad de 1,5 kW, 1,8 kW, 2,5 kW,
3,5 kW
Una unidad de 1,5 kW, 1,8 kW, 2,5 kW,
3,5 kW
Se pueden conectar hasta dos unidades interiores a la unidad exterior
para una máxima capacidad nominal de refrigeración de 6 kW.
Arriba se muestran los puertos de conexión del tubo de la unidad
exterior y las unidades interiores conectables.
< >
IA1201: A
(SP) INS RAM-40NP2B 1 (SP) INS RAM-40NP2B 1
Por favor léa atentamente la hoja de instrucción antes de
●
iniciar la instalación.
Los proveedores deben asegurarse de proveer al comprador
●
toda la información necesaria para una instalación correcta.
Herramientas Necesarias para la Instalación
(La marca es herramienta exclusiva del uso para R410A)
+ – Destornillador Cinta Métrica Cuchilllo
● ● ●
Sierra Taladro Eléctrico de 65 mm Llave de apriete
● ● ●
hexagonal ( 4mm) Cortadora de tuberías
●
Inglesa (14, 17, 22, 26 mm) Detector de escapes de
●
gas ● Masilla ● Cinta vinílica ● Alicates
Adaptador De la Bomba De Vacío Válvula De
Múltiples Manguera De Cargas Bomba de vacío
AVISO
!
PRECAUCIÓN
AVISO
!
PRECAUCIÓN
!
Longitud de tuberías
(L1 + L2) = Máximo 35m.
La longitud de tubería mínima para cada unidad de
interior es 3 m.
La longitud máxima de tuberías para una unidad interior
es de 25m.
La carga adicional de refrigerante no es necesaria.
Al quitar la placa lateral, tire el mango
después de desatar el gancho hacia abajo.
Coloque esta parte (la parte suctora)
de la unidad de cara a la pared.
Quite la placa lateral al
conectar las cañerias y
el cordón de conexión.
Tire hacia abajo
SALIDA DE AGUA CONDENSADA DEL ELEMENTO EXTERIOR
Hay un orifi cio en la base del elemento exterior para que salga
●
el agua condensada.
Para que el agua condensada salga por el orifi cio de desagüe,
●
instálese el elemento sobre una superfi cie o bloque llano de
manera que el elemento se situe 100mm arriba del suelo, como
se ve en el diagrama. Conéctese el tubo de desagüe con un
orifi cio y cubrese el resto con casquillos.
Primero, insiértese una parte del gancho en la base del el-
●
emento (parte A), luego estírese el tubo de desagüe hacia la
dirección que indica la fl echa, mientras insierte el gancho dentro
de la base del elemento. Al acabar la instalación, contrólese
que el tubo de desagüe está bien fi jado en la base.
BASE
TUBO DE
DESAGÜE
Al usar e instalando en áreas frías
Cuando el acondicionador de aire se utiliza en punto bajo
temperatura y en condiciones nevosas, el agua del cambiador
de calor puede congele en el suface bajo para causar a pobres
drenaje. Al usar el acondicionador de aire en tales áreas, no instale
los bujes. Guarde un mínimo de 250m m entre agujero de dren y la
tierra. Al usar el acondicionador de aire en tales áreas, no instale
los bujes. Guarde un mínimo de 250m m entre el agujero de dren
y tierra. Al usar el tubo de desagüe, su agente de ventas.
Para más detalles, refi era al manual de la instalación para las
áreas frías.
Prepare el material de aislamiento y las tuberías de cobre siguientes:
N.˚ Material
Lado con diámetro menor
Tuberia de
1 1.5-3.5 kW
cobre
Lado con diámetro mayor
Lado con diámetro menor
Tuercas
2 1.5-3.5 kW
abocinadas
Lado con diámetro mayor
3 Aislamiento para la tubería de refrigeración
Llave
●
● Soldador 4 Cables de conexión
5
Cinta de vinilo
6 Sellador (Masilla)
7 Aceite refrigerador
8 Manguito para luberías de refrigeración
1. Lugar apropiado para la instalación
1.1 Unidad exterior
(1) Espacio de la subsistencia alrededor de la unidad para el mantenimiento y evitar los efectos del obstáculo para normal de la unidad.
(2) El lado del edifi cio que da al norte o al este es el más apropiado para la instalación. Si no se puede evitar realizar la instalación en lado del
edifi cio que da al sur o al oeste, deberá prepararse una cubierta para la unidad. (En este caso, la cubierta no deberá obstruir la ventilación
de la unidad.)
(3) Se recomienda no poner la unidad en un lugar que esté muy sucio ni en un lugar que se moje cuando llueva.
(4) Ponga la unidad exterior tan cerca de la unidad interior como sea posible.
(5) Instale la unidad en un lugar estable para reducir al mínimo la vibración o el ruido.
(6) Después de arreglar las cuerdas y las pipas, asegúrelos en lugar.
Este aparato debe ser conectado a la línea de tierra.
●
AVISO
!
La electricidad se suministra desde la unidad exterior, no la conécte a la unidad interior.
●
2.
En la instalación eléctrica un separador con una abertura de contacto
de más de 3 mm tiene que ser instalado. Durante la limpieza o
mantenimiento el aparato tiene que ser desconectado con este
separador.
3. Procedimiento de instalación y aviso
La selección del lugar de instalación del acondicionador de aire dividido
debe hacerse con mucho cuidado porque resulta muy difícil moverlo
después de realizada la instalación.
3.1 Conexiónes
(1) Conecte los cables entre la unidad interior y la unidad exterior
como se muestra en la Figura 3-1. Nunca conecte mal los cables,
de otra forma, las unidades no funcionarán normalmente.
En caso de que de la conexión incorrecta, la unidad no funcionará
correctamente y puede causar el malfuncionamiento.
(2) La cuerda de conexión se debe fi jar por la tira que está situada
cerca de la borne.
Instrucción para la
instalación de los cables
La parte expuesta del centro del alambre debe ser 10mm y está sujetada bien al terminal. Luego, trate de arrancar el alambre particular para comprobar
●
si el contacto está apretado. Una inserción impropia pueda quemar el terminal.
● Asegúrese de utilizar sólo cable de energía eléctrica aprobada por las autoridades de su país. Por ejemplo en Alemania: tipo del cable: NYM 3x1.5mm
(fusible = de acción retardada de 16A).
Refi era al manual de instalación para la conexión de alambre a los terminales de la unidad. La instalación del cable debe satisfacer los criterios de la
●
instalación eléctrica.
Hay un voltaje ca De la gota entre los terminales de L y de N. Por lo tanto, antes de mantener, sea seguro apagar el interruptor principal.
●
Instalación de los cables de la unidad exterior
Para la instalación de los cables se debe descubrir la cobertura lateral.
●
Si no puede sujetar la placa lateral debido al cordón de conexión, apriete el cordón de conexión a la dirección del
●
panel frontal para fi jarlo.
!
Asegúrese que los ganchos de la placa lateral se sujetan con seguridad, si no, podrian producir escapes de agua que
●
puede resultar en cortacircuitos o averias.
AVISO
El cordón de conexión no debe tocar la vállvula de servicio y las tuberías. (La temperatura se aumenta durante la
●
calefacción.)
3.3 Comprobación de la fuente de alimentación y de los límites de variación de la tensión
Antes de la instalación debe comprobarse la fuente de energía y debe completarse el trabajo necesario de alambrado. Para hacer que la capacidad
●
sea correcta, utilice los calibers de alambre enumerados a continuación, para el conductor de entrada desde un trasformador para poste y para
el alambrado desde un tablero de distribución de la caja de fusibles hasta la unidad exterior, teniendo en cuenta la corriente del rotor enclavado.
IMPORTANTE
Para (Cable de alimentación - L, N, tierra)
Tipo de cable La sección transversal del alambre
3 núcleos 2.5mm
Para (Cable de conexión - 1, 2, 3, tierra)
Tipo de cable La sección transversal del alambre
4 núcleos 1.5mm
Cuerdas que conectan del lazo
para hacer que caben entre la
sección convexa.
Tipo de poner a tierra la barra
Barras que ponen a tierra (opcionales)
(el alambre de la tierra y la barra el poner a tierra no se proveen. Utilice
por favor los artículos opcionales abajo)
Investíguese la capacidad del suministro de energía y las otras características eléctricas
●
en el sitio de instalación.
Dependiendo del modelo del acondicionador de aire y de la sala que se tenga que instalar,
pídale al cliente que haga los arreglos para el trabajo eléctrico necesario, etc. El trabajo eléctrico
incluye el trabajo de conexión hasta la salida. En los lugares donde las condiciones eléctricas
sean malas, se recomienda el uso de una regulación de la tensión.
IMPORTANTE
Disyuntor
16A
Especifi caciones
Tubería de cobre recocido desoxidado, de 6.35 mm de diámetro exterior y pared con un grosor de 0.8mm
Tubería de cobre recocido desoxidado, de 9.52 mm de diámetro exterior y pared con un grosor de 1.0mm
Tuercas abocinadas de 6.35 mm de diámetro exterior
Tuercas abocinadas de 9.52 mm de diámetro exterior
Tubo de aislamiento de espuma de polietileno que no corroe el cobre.
Tubo lateral de diámetro grando, de 15 mm de diámetro interior y pared con un grosor de 8 mm.
●
Tubo lateral de diometro pequeño, de 8 mm de diometro interior y pared con un grosor de 7 mm.
●
Consulte el ítem 3.3.
3.2
Conexión de los cables de conexión y del cable de
alimentación (unidad exterior)
(1) Corte el cable de conexión, el cable de alimentación y pele
el aislador del cable, como se muestra en la Figura 3-2.
(2) Conecte el cable de conexión y el cable de alimentación al
tablero de terminales. (Figura 3-3)
(3) Fije los cables de conexión y el cable de alimentación bien
con una banda de acero. (Figura 3-3)
Fig. 3-1
AVISO
!
Conecte el cable de conexión a "Interior 1 (1,
●
2, 3)" para la unidad interior 1, "Interior 2 (1,
2
2, 3)" para la unidad interior 2.
La largura del cable
2
hasta 25m
Fig. 3-3
Línea de la tierra
Longitudes
SP-EB-2 900mm
Arregle el cable eléctrico así que no tocan
la válvula del servicio.
Nota:
●
Fig. 3-2
2
AVISO
!
PRECAUCIÓN
!
PRECAUCIÓN
!
Los cables de suministro externo no
deben ser más ligeros de los cables
fl exibles recubiertos de policloropreno
(código 60245 IEC 57).
7/6/15 4:56 PM 7/6/15 4:56 PM
