Retirada Del Panel De Acceso Inferior; Retirada Del Conjunto De Freno Existente; Procedimiento - Toro 136-4799 Instrucciones De Instalación

Retirada del panel de acceso
inferior

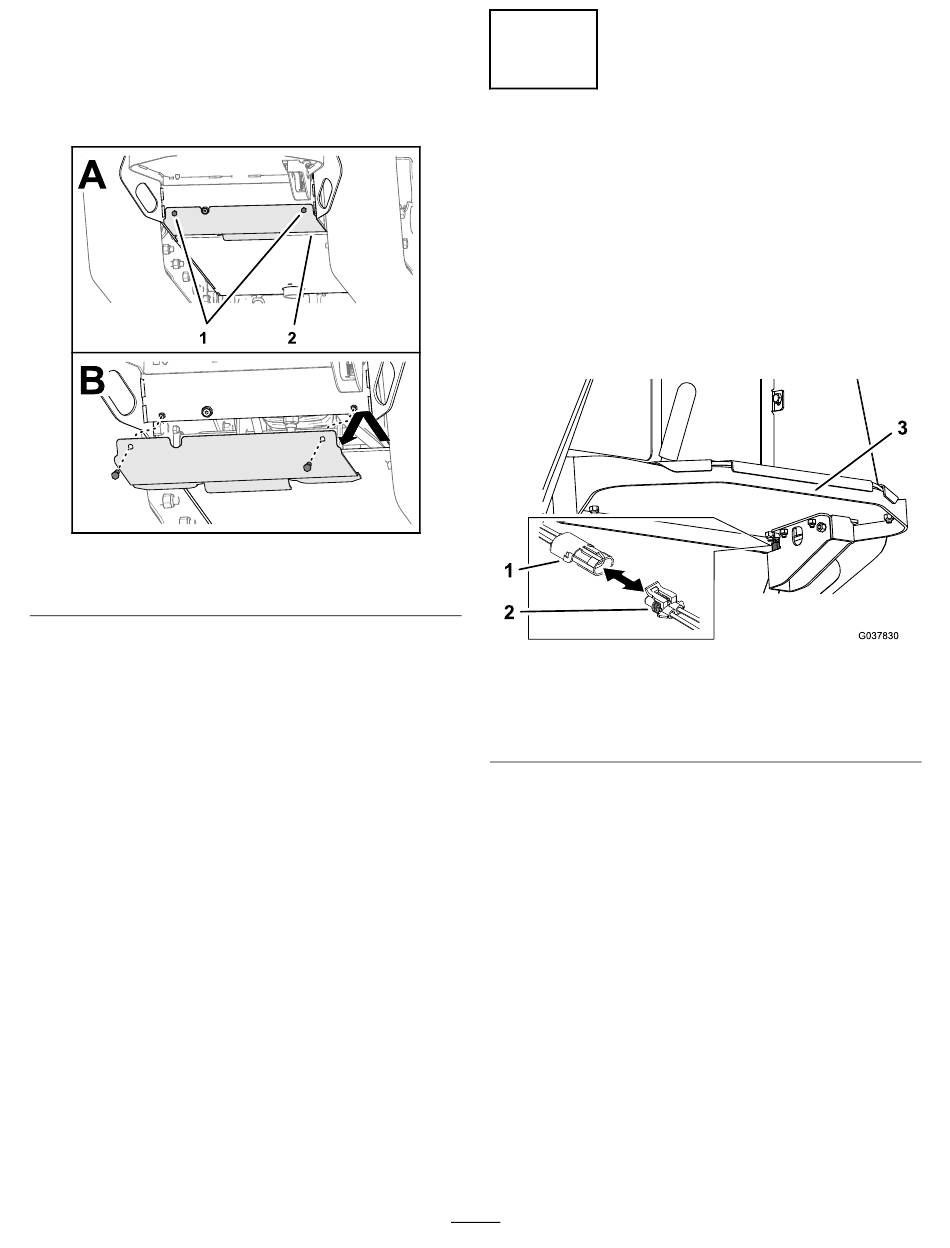

1. Retire los 2 tornillos (⅜" x 1") que sujetan la
cubierta inferior a la placa del bastidor
6).
1. Tornillo (⅜" x 1")
2. Retire la cubierta inferior de la máquina
6).
(Figura
Figura 6
2. Cubierta inferior
2
Retirada del conjunto de
freno existente
No se necesitan piezas

Procedimiento

1. Debajo de la plataforma del operador,
desenchufe el arnés de cables del interruptor
auxiliar del arnés de cables principal de la
máquina
g247034
(Figura
1. Arnés de cables principal
2. Arnés del interruptor
auxiliar
2. Desconecte el arnés de cables del interruptor
del freno.
3. Retire los 2 pernos, las 2 tuercas y el conjunto
de la palanca de freno
4
(Figura 7)
Figura 7
3. Plataforma del operador
(Figura 8).
g037830
