Manuales relacionados para Weco Discovery 162T
Resumen de contenidos para Weco Discovery 162T
- Página 1 Cod. 006.0001.1940 15/02/2021 V.2.2 Discovery 162T Manual de uso Traducción de las instrucciones originales...
- Página 2 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD...
- Página 3 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD ÍNDICE INTRODUCCIÓN ............................4 PRESENTACIÓN ............................5 INSTALACIÓN ............................5 CONEXIÓN A LA RED DE ALIMENTACIÓN ....................5 PANEL DELANTERO ........................... 6 PANEL TRASERO ............................6 PREPARACIÓN PARA SOLDADURAS MMA ....................7 PREPARACIÓN PARA LA SOLDADURA TIG ....................
- Página 4 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD INTRODUCCIÓN ¡IMPORTANTE! Esta documentación debe entregarse al usuario antes de la instalación y del funcionamiento del apa- rato. Lea el manual “disposiciones de uso generales” suministrado aparte de este manual antes de instalar y poner en funcionamiento el aparato.

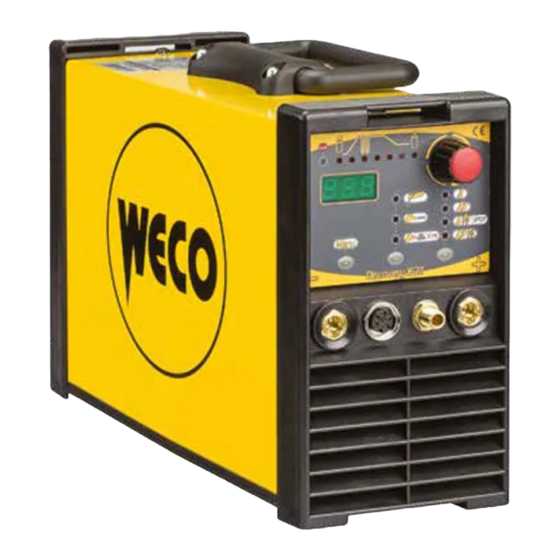

- Página 5 WELD THE WORLD 1.1 PRESENTACIÓN Discovery 162T es un soldador inverter portátil para realizar soldaduras MMA y TIG DC. Gracias a sus sólidos componentes, es un equipo de trabajo fiable para usos en taller y en exteriores. La interfaz, sencilla e intuitiva, permite realizar ajustes precisos.
- Página 6 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 2.2 PANEL DELANTERO ○ Toma de soldadura de polaridad negativa [Part. 1]. ○ Toma de soldadura de polaridad positiva [Part. 2]. ○ Conector para las señales lógicas de la antorcha TIG [Part. 3].
- Página 7 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 2.4 PREPARACIÓN PARA SOLDADURAS MMA 1. Coloque el interruptor del generador de corriente en la posición “O” (aparato apagado). 2. Conecte el enchufe del cable de alimentación a la toma de corriente.
- Página 8 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 2.5 PREPARACIÓN PARA LA SOLDADURA TIG 1. Coloque el interruptor del generador de corriente en la posición “O” (aparato apagado). 2. Conecte el enchufe del cable de alimentación a la toma de corriente.
- Página 9 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD INTERFAZ DE USUARIO S T O P S T O P SPOT Menu Menu Menu Menu SIGLA SÍMBOLO DESCRIPCIÓN Alarma térmica. Indica la intervención de la protección térmica por sobrecalentamiento del generador de cor- riente.
- Página 10 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD Si se enciende indica la posibilidad de configurar el siguiente parámetro: RAMPA DE BAJADA Si se enciende indica la posibilidad de configurar el siguiente parámetro: CORRIENTE FINAL Si se enciende indica la posibilidad de configurar el siguiente parámetro: TIEMPO DE POST El encendido marca la activación de la siguiente función: procedimiento en 2 tiempos.
- Página 11 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD RESET (CARGA DE CONFIGURACIÓN DE FÁBRICA) S T O P S T O P SPOT Menu Menu Menu Menu ACTIVACIÓN ACTIVACIÓN El procedimiento de reiniciar restablece completamente los valores, parámetros y memorias a la con- figuración de fábrica.
- Página 12 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD GESTIÓN DE ALARMAS Este led se enciende si se produce una condición de funcionamiento incorrecta. Aparece un mensaje de alarma en la siguiente pantalla:D1. Tab. 1 - Mensajes de alarma...
- Página 13 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD ○ Pulse el botón S2 para activar el modo MMA. S T O P S T O P SPOT Menu Menu Menu Menu ○ Con el codificador E1 , modifique el valor de la configuración seleccionada.
- Página 14 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD SOLDADURA TIG DC 8.1 SOLDADURA TIG DC - MENÚ DE PRIMER NIVEL S T O P S T O P CONFIGURACIÓN SPOT Menu Menu Menu Menu SELECCIÓN ACTIVACIÓN SELECCIÓN ○ Pulse el botón S2 para activar el modo TIG deseado.
- Página 15 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD ○ Pulse el botón S3 para seleccionar el funcionamiento del gatillo de la antorcha deseado. S T O P S T O P 2 TIEMPOS LIFT-ARC (2T) 4 TIEMPOS LIFT-ARC (4T)
- Página 16 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD Tab. 4 - Parámetros del menú 1° nivel: modo TIG DC PULSADO CONFIGURACIÓN MÍN PREDETERMINADO MÁX. NOTAS TIEMPO DE PRE-GAS 0.0 s 0.0 s 3.0 s Establecido por el constructor. No CORRIENTE INICIAL configurable.
- Página 17 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD RAMPA DE SUBIDA Tiempo en que la corriente alcanza desde la inicial a la de soldadura mediante una rampa. Este ajuste se utiliza para evitar dañar los cantos de la junta con corrientes demasiado altas en el momento del cebado.
- Página 18 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD TIEMPO DE PICO Tiempo en que el impulso de corriente está en el valor máximo. Consecuencias de un aumento del valor: Mayor penetración de la soldadura. Posibilidad de mayores incisiones.
- Página 19 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 8.2 SOLDADURA TIG DC - MENÚ DE SEGUNDO NIVEL S T O P S T O P CONFIGURACIÓN SPOT Menu Menu Menu Menu ACTIVACIÓN 3 seg/ SELECCIÓN ○ Mantenga pulsado el botón S1 durante 3 segundos para acceder al menú...
- Página 20 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD Tab. 9 - Parámetros del menú 2° nivel: modo TIG DC SINÉRGICO ACRÓNIMO CONFIGURACIÓN MÍN PREDETERMINADO MÁX. TIEMPO DE SOLDO POR PUNTOS 0.01 s 0.1 s 10.0 s b.Cu. CORRIENTE DE BASE...
- Página 21 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD ○ Pulse el botón S3 para seleccionar el funcionamiento del gatillo de la antorcha deseado. S T O P S T O P 2 TIEMPOS LIFT-ARC (2T) 4 TIEMPOS LIFT-ARC (4T)
- Página 22 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 1er TIEMPO 2º TIEMPO CORRIENTE DE SOLDADURA CORRIENTE CORRIENTE INICIO FINAL RAMPA RAMPA BAJADA POST GAS PRE-GAS SUBIDA CEBADO - 4 TIEMPOS LIFT: ○ Toque la pieza que se está soldando con el electrodo de la antorcha.
- Página 23 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD ○ El arco se ceba sin contacto con la pieza y las descargas de tensión (HF) se detienen automáti- camente; la corriente de soldadura irá al valor de corriente piloto. (si está activado desde el menú...
- Página 24 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 1er TIEMPO 2º TIEMPO CORRIENTE DE SOLDADURA CORRIENTE CORRIENTE INICIO FINAL RAMPA TIEMPO DEL PUNTO RAMPA BAJADA POST GAS PRE-GAS SUBIDA DE TIG CEBADO 1. Coloque la antor- 2. Pulse el gatillo de 3.
- Página 25 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD DATOS TÉCNICOS Residuos de aparatos eléctricos y electrónicos (RAEE) Compatibilidad electromagnética (EMC) Directivas aplicadas Baja tensión (LVD) Restricciones a la utilización de determinadas sustancias peligrosas (RoHS) Normativas de fabricación EN 60974-1; EN 60974-3; EN 60974-10 Class A Equipo conforme a las directivas europeas vigentes Equipo idóneo para un uso en entornos con mayor riesgo de descarga eléctrica...
- Página 26 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 25% (40° C) 10.7 A 30% (40° C) 15.4 A Corriente efectiva de alimenta- ción 60% (40° C) 15.9 A 10.8 A 100% (40° C) 17.0 A 10.9 A Tensión en vacío (U0)
- Página 27 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 10 ESQUEMA ELÉCTRICO 9 10 JP5-FLAT 10V...
- Página 28 021.0004.3360 P. T. P. T. P. T. P. T. Cod. 006.0001.1940 N.C. Discovery 162T 15/02/2021 V.2.2 N.C. DOWN ESPAÑOL WELD THE WORLD N.C. N.C. TORCH CONNECTOR 10.1 CONECTOR PARA ANTORCHA (panel delantero) 021.0004.3360 P. T. cod. 021.0004.3360 TORCH CONNECTOR TORCH UP &...
- Página 29 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD 11 RECAMBIOS 25 25 20 20 24 24 22 22 23 23 28 28 21 21 19 19 15 15 18 18 16 16 17 17 14 14 11 11...
- Página 30 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD N° CÓDIGO DESCRIPCIÓN 014.0002.0002 KNOB WITH CAP 010.0002.0001 HF COIL 015.0001.0027 HEAT SINK L= 75 mm 032.0002.2403 ISOTOP DIODE 040.0003.1080 THERMAL CUT-OUT 80°C 050.0001.0003 SNUBBER BOARD 050.0001.0004 HF BOARD 003.0002.0002 FAN 010.0006.0006 COMPLETE REAR PLASTIC PANEL...
- Página 31 Cod. 006.0001.1940 Discovery 162T 15/02/2021 V.2.2 ESPAÑOL WELD THE WORLD...
- Página 32 Cod. 006.0001.1940 15/02/2021 V.2.2...
