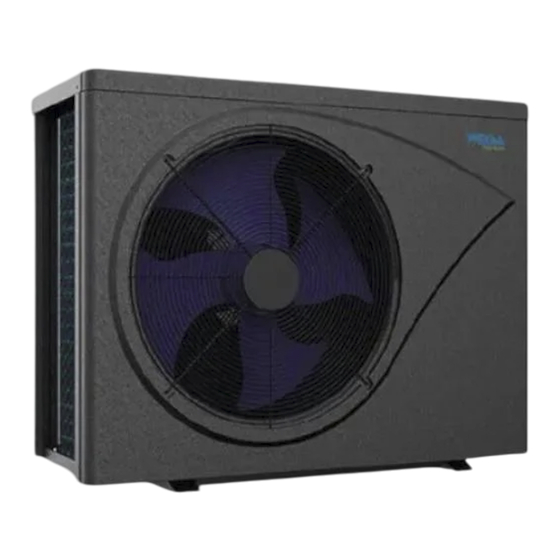

- Página 1 BOMBA DE CALOR INVERTER PARA PISCINAS MODELOS: WEGA INVERTER 06 WEGA INVERTER 08 WEGA INVERTER 13 WEGA INVERTER 21 WEGA INVERTER 25 MANUAL DE INSTALACION Y PARA EL USUARIO...
- Página 2 Contenido Consejos para el uso: ................3 Características del equipo: ..............3 III. Información General: ................4 Parámetros Técnicos ................5 Instrucciones de Instalación: ............... 7 Instrucciones de Operación: .............. 11 VII. Pruebas:....................13 VIII. Precauciones ..................14 Mantenimiento ..................16 Solución de Fallas Comunes .............
- Página 3 Advertencias: Lea los siguientes consejos antes de la instalación, uso y mantenimiento. La instalación, el desmontaje y el mantenimiento deben ser realizados por personal profesional idóneo de acuerdo con las instrucciones. La prueba de fuga de gas debe realizarse antes y después de la instalación. 1.
- Página 4 Limpie bien la zona antes de soldar, La soldadura SOLO puede ser realizada por personal profesional en un centro de mantenimiento profesional adecuado. La instalación debe detenerse si existe alguna fuga de gas y la unidad debe ser devuelta al centro de mantenimiento profesional del distribuidor. 3.
- Página 5 Gracias por haber elegido nuestro producto y su confianza en nuestra empresa. Para ayudarlo a obtener el máximo placer de usar este producto, lea este manual de instrucciones con atención y opere estrictamente de acuerdo con el manual del usuario antes de encender el equipo, de lo contrario, podría dañarse o causarle daños innecesarios.
- Página 6 III. Información General: 1. Contenido: Después de desembalar, compruebe si tiene todos los siguientes componentes. 2. Condiciones y Rango de funcionamiento: ÍTEM RANGO DE TEMPERATURA Condiciones de Funcionamiento Temperatura del Aire 0°C ~ 43°C Ajuste de Temperatura Calefacción 18°C ~ 40°C La bomba de calor tendrá...
- Página 7 IV. Parámetros Técnicos WEGA WEGA WEGA WEGA WEGA Modelo INVERTER INVERTER INVERTER INVERTER INVERTER Volumen de piscina (m3) 14~28 20~35 30~50 45~85 55~100 Temperatura Ambiente (°C) 0~43 Condición de rendimiento: Temperatura Ambiente 26 ° C, Agua 26 ° C, Humedad 80% Capacidad de calefacción (kW)
- Página 8 Dimensiones Unidades en mm WEGA INVERTER 06 WEGA INVERTER 08 WEGA INVERTER 13 WEGA INVERTER 21 WEGA INVERTER 25 1092 ※ Los datos anteriores están sujetos a modificaciones sin previo aviso. Observaciones: La imagen de arriba es el diagrama de especificaciones del calentador de piscina, solo para referencia de instalación.
- Página 9 V. Instrucciones de Instalación: 1. Diagrama de conexiones de cañerías de Agua ※ Este diagrama está sujeto a modificaciones sin previo aviso. 2. Diagrama de conexiones eléctricas Alimentación: Monofásica, 220V-50Hz con tierra Observaciones: Debe estar cableado en estalación fija con bornera en caja de conexiones con su llave térmica.
- Página 10 3. Cableado del Diagrama Eléctrico: Dispositivos de protección y Secciones de los cables de Alimentación WEGA WEGA WEGA WEGA WEGA Modelo INVERTER INVERTER INVERTER INVERTER INVERTER Corriente Nominal del equipo (A) 23.0 24.0 Disyuntor Diferencial 16A-30mA 16A-30mA 25A-30mA 25A-30mA 32A-30mA Llave Termomagnética...
- Página 11 B. Instrucciones de instalación: 1) Ubicación y tamaño La bomba de calor debe instalarse en un lugar con buena ventilación. * DISTANCIAS MINIMAS Filtro Válvulas de agua Procesador de Agua 2) El marco debe fijarse mediante pernos (M10) a cimientos de hormigón o soportes. La base de hormigón debe ser sólida y estar sujeta;...
- Página 12 5) Cuando la máquina está en funcionamiento, se descargará agua de condensación desde la parte inferior, por favor, preste atención. Sujete la boquilla de drenaje (accesorio) en el orificio y fíjela bien, y luego conecte una tubería para drenar el agua de condensación a un desagüe apropiado. C ableado: ．...
- Página 13 VI. Instrucciones de Operación: Imagen del panel digital: SIMBOLO DESIGNACION OPERACION Encendido / Apagado Oprima para Encender o Apagar la bomba de calor Arriba / Abajo Oprima para ajustar la temperatura del agua deseada Ventilador Oprima para encender o apagar el modo silencioso Presione para seleccionar el modo inteligente / o silencio Modo Modo inteligente: 20% al 100% de la capacidad...
- Página 14 2.2.1 Estado en la pantalla Modo: Descongelación, Calefacción, Temporizador 2.2.2 Configuración de la Hora Oprima por 5 segundos para entrar a la edición de la hora. El display “88:88” parpadeará. para ajustar la hora (con presionado continuo hay avance rápido). Luego, oprima para confirmar y salir.
- Página 15 2.2.5. Selección de Modos “ ” encenderá cuando se encienda la bomba de calor. Oprima el botón para ir al modo silencioso. “ ” se encenderá. Oprima nuevamente para salir o entrar en el Modo Inteligente. 2.2.6. Descongelamiento obligatorio Cuando la máquina esté calentando y el compresor esté funcionando continuamente durante 10 minutos, presione ambos botones “...
- Página 16 Prueba El usuario debe arrancar la bomba de agua ANTES que el equipo y apagar equipo ANTES que la bomba de agua, para evitar daños en el equipo. El usuario debe poner en marcha la bomba, comprobar si hay fugas de agua y luego configurar la temperatura adecuada en el termostato, y luego encienda la alimentación del equipo;...
- Página 17 pileta, utilice una cubierta recomendada en la pileta para evitar pérdidas de calor. Las tuberías de conexión de la piscina y el calentador deben ser ≤10 metros, o no se podrá garantizar el efecto de calentamiento del equipo. Esta serie de equipos puede alcanzar una alta eficiencia bajo una temperatura ambiente de entre + 15°C + 25°C.
- Página 18 IX. Mantenimiento Atención: Riesgo de choque eléctrico “APAGUE” la alimentación del equipo antes de limpiarlo, examinarlo o repararlo En temporada invernal cuando no utiliza la pileta: ． Corte la alimentación para prevenir daños en el equipo. Drene el agua del interior de la máquina. !!Importante: Desenrosque la boquilla del tubo de entrada de agua para que el agua fluya.
- Página 19 X. Solución de Fallas Comunes FALLA POSIBLES MOTIVOS SOLUCIÓN Sin energía de red Espere hasta que se reestablezca La bomba de Térmica/Disyuntor Apagados Levante las palancas de encendido calor no Térmica/Disyuntor Dañados Deben ser reemplazados (1) funciona Cable dañado o cortado Debe ser reemplazado (1) El ventilador Evaporador bloqueado...
- Página 20 Códigos de Fallas: Nro. DISPLAY DESCRIPCION DE LA ADVERTENCIA (No es un Error) Auto protección por condición “Sin Agua” La tensión de alimentación excede el rango permitido Diferencia de temperatura excesiva entre el agua de entrada y salida (protección de flujo de agua insuficiente) Auto protección por temperatura ambiente demasiado alta o baja Recordatorio de Descongelamiento DISPLAY...
- Página 21 XI. Apéndice 1: Prioridad de Calefacción (Opcional)
- Página 22 XII. Apéndice 2: Prioridad de Calefacción (Opcional)
- Página 23 Conexión en paralelo con el temporizador de filtrado Nota: El instalador debe conectar A en paralelo con B (como en la imagen de arriba). Para arrancar la bomba de agua, la condición A o B está conectada. Para detener la bomba de agua, tanto A como B deben desconectarse.
- Página 24 Puede acceder a este formulario desde nuestra página web. En caso que se realice la acreditación: WEGA ENERGY garantiza el “intercambiador de calor” por un plazo de Cinco (5) años, y el resto de los componentes del equipo por un plazo de Dos (2) años.
- Página 25 Las partes y componentes sustituidos en garantía quedarán en propiedad de WEGA Energy Están excluidas de la presente garantía las fallas derivadas de: Partes averiadas por transporte o manipulación de...
- Página 26 WEGA ENERGY sin derecho a reclamos de ninguna índole.
