Resumen de contenidos para Goodwe SEC1000

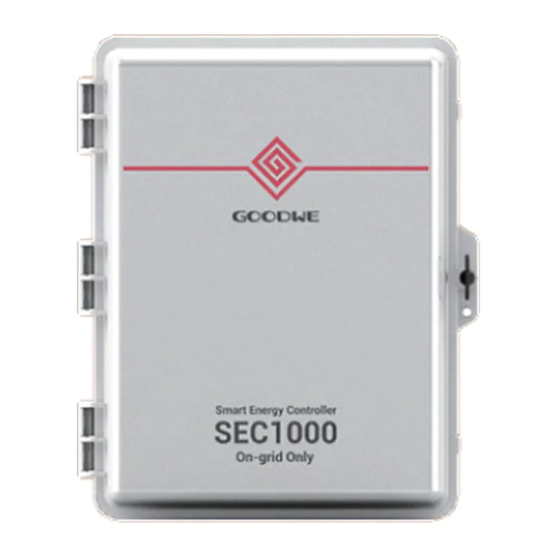

- Página 1 Manual del usuario Controlador de energía inteligente SEC1000 V1.0-2022-01-30...
- Página 2 1 Símbolos 2 Seguridad y advertencia 3 Montaje 3.1 Instrucciones de montaje 3.2 Descripción general y embalaje 3.3 Instalación del inversor 4 Resolución de problemas 5 Parámetros tecnológicos 6 Certificación relevante...
- Página 3 • Para evitar descargas eléctricas, asegúrese de que las conexiones entre el SEC1000 y la salida de CA del inversor y entre el SEC1000 y la red estén desconectadas antes de instalar el equipo o llevar a cabo labores de mantenimiento.
- Página 4 • Los parámetros y las señales de advertencia del SEC1000 deben ser visibles claramente después de la instalación. • El SEC1000 debe instalarse en un lugar donde no esté expuesto al sol, la lluvia o la nieve. Sin sol Sin lluvia...
- Página 5 • El SEC1000 se puede colocar horizontal o verticalmente. • El SEC1000 debe instalarse en vertical o con una inclinación hacia atrás de menos de 15°. No se permite la inclinación lateral. La zona de conexiones debe estar orientada hacia abajo. Consulte la figura 3.3.1-1.
- Página 6 3.3.3-2 Tubo del tornillo de expansión Soporte trasero Tornillo de rosca Tamaño de orificio Figura 3.3.2-2 Figura 3.3.2-1 (3) Coloque el SEC1000 en el soporte de montaje en la pared como se muestra en la figura 3.3.2-3 Figura 3.3.2-3...
- Página 7 1. El SEC1000 puede funcionar colocado en horizontal, como se muestra en la figura 3.3.2-4. 2. El SEC1000 debe colocarse en un lugar fijo en interiores, como se muestra en la figura 3.3.2-5. Figura 3.3.2-5 Figura 3.3.2-4 3.3.3 Instrucciones de puertos y cableado ①...
- Página 8 ④ Puerto de red LAN El SEC1000 utiliza este puerto LAN al acceder a un cable de red; el punto de acceso es como se muestra en la posición "NET" de la figura anterior. Se recomienda usar cables de red mejores que el tipo "súper cinco". Una vez realizado el cableado, utilice la masilla de barrera contra incendios para sellar el puerto y garantizar su rendimiento como protección.
- Página 9 (1) Si el usuario está en modo de IP dinámica, solo tiene que conectar el puerto NET del SEC1000 al puerto LAN del router con el cable de red para conectarse a la red, es decir, Plug and Play.
- Página 10 Nota: La configuración de RealTime Data solo se admite cuando DERD & ARCB Setting está activado. De lo contrario, no se muestra la configuración. 3.3.5.1 Función de prevención de flujo de retorno del SEC1000 En primer lugar, establezca los valores de Total Capacity, Power Limit y Ratio of CT (del CT externo) y luego active la casilla Export Enable (como se muestra en la figura siguiente), de modo que los datos de tensión activa, corriente y alimentación se puedan supervisar en tiempo real.
- Página 11 4 Resolución de problemas Si la corriente del CT externo está conectada en la dirección incorrecta, vuelva a conectarla. Utilice la conexión de corriente de CT inversa de B+ y B- como ejemplo para introducir el método de corrección, como se muestra a continuación: 1.
- Página 12 5 Parámetros tecnológicos Modelo SEC1000 (Controlador de energía inteligente 1000) Comunicación Máx. de inversores admitidos Interfaz RS485 1*RJ45, 10/100 Mbps Ethernet Configuración EzLogger*1 Registrador de datos GM3000*1 Medidor 100–280 V CA, 50/60 Hz Fuente de alimentación ≤10 Consumo (W) Mecánico 350*460*143 Dimensiones (An×Al×P mm)
- Página 13 Sitio web de GoodWe GoodWe Technologies Co., Ltd. No. 90 Zijin Rd., New District, Suzhou, 215011, China www.goodwe.com service@goodwe.com Contactos 340-00713-00 locales...
