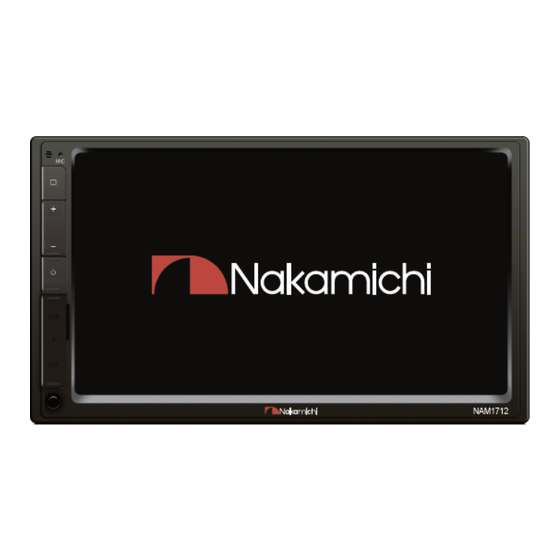

- Página 1 MANUAL NAM1712 DISPOSITIVO 7” 2 - DIN...
- Página 2 PELIGROS Y PRECAUCIONES Para estar seguros de realizar una correcta instaklación del producto conozca estos peligros que pueden pasar durante la instalación. Este símbolo significa prohi- Este símbolo significa isnttruc- bición importante. Prestarles ciones importantes. no hacerle atención puede provocar lesio- caso puede provocar daños al nes graves o la muerte.
- Página 3 CARACTERÍSTICAS PRODUCTO - Receptor 2-Din con pantalla capacitiva - Soporte IOS mirrorlink - Soporte Android Auto mirrorlink - Pantalla de 7 pulgadas 1024x600HD - Soporte bajo virtual - Soporte de cámara analógico de gran definición - Soporte de alineación de tiempo - Bluetooth incorporado - Admite reproducción de música Bluetooth - DSP...
- Página 4 LISTA DE ACCESORIOS 4. Tarjetero de metal ---------------------1 und 1.Cable alimentación --------------------- 1und 2. Controlador remoto -------------------1 und 5. Tornillo 5x8 -------------------------------8 unds 3. Manual usuario --------------------------1 und 6. Expansión 12P --------------------------1 und DIAGRAMA DE CONECTORES Verde Salida de sub-woofer Rojo Entrada auxiliar altavoz izquierdo Amarillo...
- Página 5 PANEL DE OPERACIÓN 1. Ventana de control remoto 2. Página principal 3. Subir volumen 4. Bajar volumen 5. Encender 6. USB interfaz 7. Tarjeta 8. Reset 9. Interfaz AUX CONTROL DE OPERACIÓN REMOTO MUTE POWER Subir volumen Pista siguiente Pista anterior Bajar volumen Seleccionar fuente Switch Audio...
- Página 6 FUNCIONAMIENTO PÁGINA PRINCIPAL Presiona [ ] en el panel para entrar a la página principal, el menú desplegado será el siguiente: Radio Ajustes de brillo Volumen Presiona para entrar en la inter- faz de conexión de tlf móvil Conexión Bluetooth Bluetooth Cartucho tajeta SD Reproducción USB...
- Página 7 FUNCIONAMIENTO DE RADIO Interfaz de radio Hacia atrás Hacia delante Selección de banda Búsqueda automática Ajuste de ecualizador DX/LOC switch Input de frecuencia Ajustes de DSP Selección del área de radio Presiona para entrar en la página principal Presiona para entrar en los ajustes de la interfaz Presiona para seleccionar [Radio Área] Selecciona el área de radio correspondiente...
- Página 8 1. Presiona rectángulo para entrar en el inicio. 2. Click [BT] para entrar en la interfaz del Bluetooth 3. Entra en la ruedita para emparejar Bluetooth. 4. Enciende el Bluetooth del móvil para buscar; Presiona NAM1712 para emparejar Interfaz de llamada Dial Registro de llamadas Agenda Música BT...
- Página 9 FUNCIONAMIENTO MIRROR LINK OBSERVACIONES: 1. Antes de abrir el MirrorLink, el Bluetooth debe ser emparejado y conectado. Cuan- do este no está conectado, no sonará. 2. Solo el USB frontal soporta MirrorLink 3. Presiona [ ] para entrar en la página principal 4.
- Página 10 FUNCIONAMIENTO DEL MULTIMEDIA Reproducción de música Playlist Play/Pausa Repetición Aleatorio Anterior pista Siguiente pista Pista actual Reproducción de vídeo Anterior vídeo Siguiente vídeo Play/Pausa Aleatorio Repetición Zoom in / Zoom out Ajustes DSP Playlist Pista actual Página Reproducción de imagen Anterior imagen Siguiente imagen Play/Pausa...
- Página 11 FUNCIONAMIENTO DSP 1. Presiona [ ] para entrar en la página principal. 2. Presiona [DSP] para entrar en la interfaz del DSP. Vbass: ajustes de bajos Balance: ajustes de fader y balance Emperor: ajustes de alineación de tiempo EQ: ajustes de EQ y sonido Volumen: ajustes de volumen Filtro: ajustes de filtros de HPF y LPF Ajustes de bajos...
- Página 12 AJUSTES 1. Presiona [ ] para entrar en la página principal. 2. Haz click [ ] para entrar en los ajustes de la interfaz. Ajustes de iluminación Ajustes de display Ajustes mandos de volante 1. Haz click en [ SWC ] para entrar en la interfaz de los mandos de volante.
- Página 13 PROBLEMAS COMUNES PROBLEMA CAUSA ACCIÓN CORRECTA Encendido del fusible Cambia el fusible antiguo está dañado por uno nuevo e igual Incapaz de arrancar Alguno factores causan Presiona RESET en el un fallo en el panel y enciende microprocesador Cuando el switch de encendido está...
- Página 14 ESPECIFICACIONES Vídeo General Operación Voltaje: Sistema de entrada de video externo: 14.4V(10.5-16V) NTSC / PAL / SECAM Tamaño panel instalación: Entrada de video externa: 178x100m 1 VP-P / 75Q 170x96mm Temperatura operación: -10º - +60ºC Temperatura almacenam.: Audio -20°C - +70°C Potencia máxima: 4X50W Peso neto: 800g Impedancia de salida previa: -<600...
