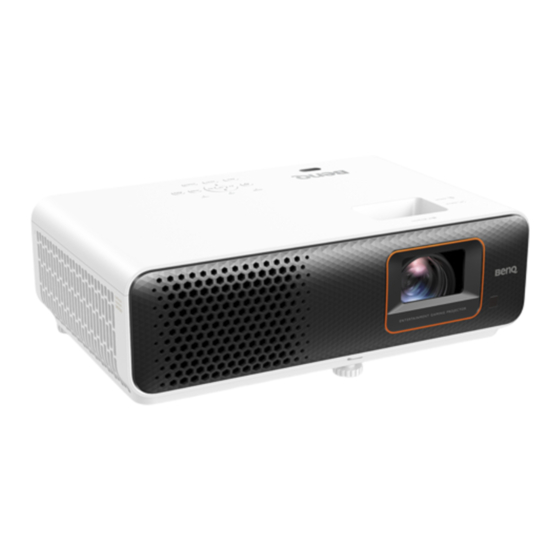

- Página 1 Proyector digital Manual del usuario Serie de entretenimiento doméstico I TH690ST/TH690SX V 1.02...
- Página 2 única responsabilidad de BenQ y su única compensación será la sustitución de las piezas defectuosas (mano de obra incluida). Para hacer uso del servicio de garantía, notifique inmediatamente cualquier defecto al proveedor al que haya adquirido el producto.
- Página 3 Contenido Información de garantía y copyright .................. 2 Instrucciones de seguridad importantes ................4 Introducción .......................... 7 Contenido del paquete ..........................7 Vista exterior del proyector ........................8 Controles y funciones ..........................9 Colocación del proyector ....................11 Elección de una ubicación ........................11 Obtención del tamaño de imagen proyectada preferido ..............
- Página 4 Instrucciones de seguridad importantes El proyector está diseñado y probado para cumplir con los últimos estándares de seguridad para equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto. 1.
- Página 5 8. No coloque este producto sobre una mesa, 11. Coloque siempre el proyector sobre una superficie o carro inestable. Se podría caer superficie nivelada y horizontal mientras y dañar seriamente. esté en funcionamiento. 9. No intente desarmar el proyector. En su 12.
- Página 6 - Lugares en los que la altitud supere los 3000 metros puede que deje de funcionar. Si el proyector (10000 pies). se moja, desconéctelo de la toma de corriente y póngase en contacto con BenQ para su reparación. 3000 m (10000...
- Página 7 Introducción Contenido del paquete Saque con cuidado el contenido y compruebe que tiene todos los artículos indicados a continuación. Si falta alguno de ellos, póngase en contacto con su proveedor. Accesorios estándar Proyector Mando a distancia con pilas Cable de alimentación Guía de inicio rápido Tarjeta de garantía* Declaraciones sobre normativas...
- Página 8 • No deje el mando a distancia ni las pilas en un lugar con mucha humedad o con una temperatura muy elevada, como la cocina, el baño, una sauna, una terraza o un vehículo cerrado. • Sustitúyala por un pila de un tipo idéntico o equivalente al recomendado por el fabricante. •...
- Página 9 Controles y funciones Proyector y mando a distancia Todas las pulsaciones de teclas que se describen en este documento están disponibles en el mando a distancia o en el proyector. 1. POWER/TEMP/LIGHT Muestra la página de corrección de deformación (Consulte Indicadores en la página 44.) trapezoidal.
- Página 10 Pulse para abrir/cerrar la página del Enfoque Muestra el menú de deformación automático. trapezoidal. Consulte Corrección de la deformación trapezoidal en la página 15 para * Disponible solo en proyectores más información. compatibles. Activa y desactiva el sonido del proyector. Disminuye o aumenta el volumen del 12.
- Página 11 Adquiera el kit de montaje proyector para una configuración rápida y un en el techo para proyectores BenQ para instalar transporte fácil de la unidad. el proyector en el techo.
- Página 12 Obtención del tamaño de imagen proyectada preferido La distancia desde la lente del proyector hasta la pantalla, la configuración del zoom y el formato de vídeo son factores que influyen en el tamaño de la imagen proyectada. Dimensiones de proyección •...
- Página 13 Si utiliza un kit de montaje de una marca diferente a BenQ, existe el riesgo de que el proyector se caiga debido a un montaje inadecuado por el uso de una guía o tornillos de longitud incorrectos.
- Página 14 Diagrama de instalación para montaje en el techo Tornillo para montaje en el techo: M4 x 8 mm 122.00 140.00 Unidad: mm Ajuste de la imagen proyectada Ajuste del ángulo de proyección Si el proyector no se coloca sobre una superficie plana o si la pantalla y el proyector no están perpendiculares entre sí...
- Página 15 Corrección de la deformación trapezoidal La deformación trapezoidal hace referencia a la situación en la que la imagen proyectada se convierte en un trapecio debido a la proyección en ángulo. Para corregir la imagen distorsionada: 1. Visualice la Def. trapez. 2D página de corrección de los siguientes menús. •...
- Página 16 Conexión Cuando conecte una fuente de señal al proyector, asegúrese de: 1. Apagar todo el equipo antes de realizar cualquier conexión. 2. Utilice los cables de señal correctos para cada fuente. 3. Insertar los cables firmemente. Ordenador portátil o de sobremesa Dispositivo de A/V Cable HDMI (con núcleos de ferrita) Cable de audio SPDIF...
- Página 17 Funcionamiento Encendido del proyector 1. Enchufe el cable de alimentación. Encienda el interruptor de la toma de corriente (donde corresponda). Compruebe que el indicador de encendido del proyector se ilumine en naranja tras conectar la unidad. 2. Pulse en el proyector o en el mando a distancia para poner en marcha el proyector.
- Página 18 Paso 3: Especifique Def. trapez. 2D y elija activar Def. trapez. vert. auto. Para obtener más información sobre la deformación trapezoidal, consulte Corrección de la deformación trapezoidal en la página Paso 4: Especifique la Ajuste del juego. Puede seleccionar el Ajuste de sala que prefiera y ajustar más opciones de configuración de la imagen en este menú.
- Página 19 Utilización de los menús El proyector está equipado con dos tipos de menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones. El menú OSD Básico ofrece las funciones de menú principales mientras que el menú OSD Avanzado ofrece funciones de menú completas. Para acceder al menú...
- Página 20 Las capturas de pantalla de la OSD sirven solo para fines de referencia y pueden diferir del diseño real. Protección del proyector Uso de un cierre de seguridad para el cable El proyector debe instalarse en un lugar seguro para evitar su robo. En caso contrario, compre un cable de seguridad para garantizar la seguridad del proyector.
- Página 21 2. Anote el número y apague el proyector. BenQ. 3. Póngase en contacto con el centro local de asistencia Código de recuperación: técnica de BenQ para que le ayuden a descodificar el CJ-2014-541638 número. Es posible que deba presentar el justificante de Retorno compra del proyector para verificar que es un usuario autorizado.
- Página 22 Una vez detectada, aparecerá la imagen de la fuente seleccionada. Si hay varios equipos conectados al proyector, repita los pasos 1-2 para buscar otra señal. • El nivel de brillo de la imagen proyectada cambiará según corresponda cuando cambie de señal de entrada. •...
- Página 23 Funcionamiento del menú Tenga en cuenta que los menús que aparecen en pantalla (OSD) varían según el tipo de señal seleccionada y el modelo de proyecto que utiliza. Los elementos del menú están disponibles cuando el proyector detecta al menos una señal válida. Si no hay ningún equipo conectado al proyector o si no se detecta ninguna señal, solo podrá...
- Página 24 Administración del modo usuario Ren. modo usuar. Brillo 0–100 Contraste 0–100 Nitidez 0–15 Selec. de gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ Nativo (para el modo de imagen Bright) Temperatura de color Normal/Frío/Cálido (para los demás modos de imagen) Ajuste de Ganancia R/ temperatura de Ganancia G/ 0–200...
- Página 25 Descripciones de función Menú Descripciones El proyector está configurado con varios modos de imagen para que pueda elegir el que mejor se ajuste al entorno de funcionamiento y al tipo de imagen de la señal de entrada. • Bright Maximiza el brillo de la imagen proyectada. Este modo es adecuado para entornos en los que se necesita un brillo realmente alto, por ejemplo, si se utiliza el proyector en habitaciones con buena iluminación.
- Página 26 El menú Ajuste del juego solo está disponible cuando el Modo de imagen está ajustado en Game o HDR Game. • Ajuste de sala Puede seleccionar el modo que prefiera entre Brillante o Oscuro. Cuando esté ajustado uno de los modos, todas las funciones del menú Ajuste del juego estarán disponibles para realizar ajustes.
- Página 27 • Selec. de gamma Gamma se refiere a la relación entre la fuente de entrada y el brillo de la imagen. • 1,8/2,0/2,1/BenQ: Seleccione estos valores de acuerdo con sus preferencias. • 2,2/2,3: aumenta la media de brillo de la imagen. Ideal para un ambiente iluminado, una sala de reuniones o el salón de su casa.
- Página 28 También puede establecer la temperatura de color que prefiera ajustando las siguientes opciones. • Ganancia R/Ganancia G/Ganancia B: ajusta los niveles de contraste del rojo, verde y azul. • Compensación de R/Compensación de G/Compensación de B: ajusta los niveles de brillo del rojo, verde y azul. •...
- Página 29 • Brillo HDR El proyector puede ajustar automáticamente los niveles de brillo de la imagen en función a la fuente de entrada. También puede seleccionar de forma manual un nivel de brillo para que se aprecie una mejor calidad de imagen. Cuando el valor Ajustes de color es más alto, la imagen se vuelve más brillante;...
- Página 30 2. Menú principal: Audio Estructura Menú Opciones Modo sonido Cine/Música/Juego/Deportes/Usuario 100 Hz/300 Hz/ Ecual. de sonido 1 kHz/3 kHz/ -10 – +10 de usuario 10 kHz Salida de audio treVolo/S/PDIF/Toma de 3,5 mm Formato salida de LPCM/RAW audio Silencio Desactivado/Activado Volumen 0 –...
- Página 31 Ajusta el nivel de volumen del altavoz interno del proyector o el volumen transmitido a través de la clavija de salida de audio. Volumen Si la función Silencio está activada, al ajustar Volumen, se desactivará la función Silencio. Los canales de audio izquierdo y derecho se intercambiarán automáticamente al Conmut.
- Página 32 3. Menú principal: Pantalla Estructura Menú Opciones Relación de Automática/4:3/16:9 aspecto Búsqueda auto. de Desactivado/Activado fuente Renom. fuente HDMI-1/HDMI-2 Automática/Secuencial fotog/ Modo 3D Empaque cuadros/Superior-Inf./ Lado a lado/Desactivado Invertir Sincr 3D Desactivar/Invertir Formato HDMI Automática/Limita./Lle. Ecualizador HDMI HDMI-1/HDMI-2 Automática/1/2/3/4/5 HDMI EDID HDMI-1/HDMI-2 Mejorado/Estándar Configuración...
- Página 33 PlayStation (con discos de juegos 3D), reproductores 3D de Blu-ray (con discos Blu-ray 3D), etc. Después de haber conectado los dispositivos de vídeo 3D al proyector, asegúrese de llevar gafas 3D de BenQ y que estén conectadas para visualizar estos contenidos.
- Página 34 • Formato HDMI Permite seleccionar un rango de color RGB adecuado para corregir la precisión de color. • Automática: permite seleccionar automáticamente un rango de color adecuado para la señal HDMI entrante. • Limita.: permite utilizar el rango Limitada RGB 16-235. •...
- Página 35 4. Menú principal: Instalación Estructura Menú Opciones Posición proyector Frontal/Frontal techo/Trasero/Posterior techo H: -30 – +30 Def. trapez. 2D V: -30 – +30 Def. trapez. vert. Desactivado/Activado auto LumiExpert Desactivado/Activado Nivel de -1 – +1 LumiExpert LumiExpert Calibración Estado de calibración manual/Calibrar/ manual Restablecer calibración manual Patrón de prueba...
- Página 36 • LumiExpert: cuando esta función esté activada, el proyector detecta activamente las condiciones de luz ambiental y ajusta automáticamente el brillo visual equilibrado para crear una experiencia de visualización óptima. Esta función no está disponible en el Patrón de prueba o cuando el Modo de imagen esté ajustado en HDR10, HDR Game o HLG.
- Página 37 Seleccione la relación de aspecto que prefiera (consulte Relleno de pantalla en la página 35 para más información). Relleno de pantalla El cambio de EDID solo está disponible en HDMI. Utilice para desplazar horizontalmente la imagen proyectada. Ajuste lente • Esto solo está disponible con una fuente de entrada HDMI. digital •...
- Página 38 5. Menú principal: Sistema Estructura Menú Opciones Idioma Fondo BenQ/Gris/Negra/Azul/Violeta Ajustes de fondo Pantalla BenQ/Negra/Azul bienvenida Tipo de menú Básico/Avanzado Tiempo visual. 5 segundos/10 segundos/20 segundos/ Configuración Menú 30 segundos/Siempre menú Centro/Superior izquierda/Superior Posición de menú derecha/Inferior derecha/Inferior izquierda Tiempo de uso de...
- Página 39 Descripciones de función Menú Descripciones Idioma Establece el idioma de los menús de visualización en pantalla (OSD). • Fondo Permite seleccionar el color de fondo para el proyector. Ajustes de fondo • Pantalla bienvenida Permite seleccionar la pantalla de logotipo que se muestra durante el inicio del proyector.
- Página 40 • Bloqueo de teclas del panel: Bloqueando la teclas de control del proyector, puede evitar que alguien (niños, por ejemplo) cambie la configuración del proyector accidentalmente. Cuando Bloqueo de teclas del panel esté activado, no funcionará ninguna tecla del proyector excepto la tecla ENCENDIDO.
- Página 41 6. Menú principal: Información Estructura Menú Opciones Resolución detectada Fuente Modo de imagen Modo de fuente de Formato 3D Sistema de color Rango dinámico Tiempo de uso de fuente de luz Versión de firmware Código de servicio Descripciones de función Menú...
- Página 42 Mantenimiento Cuidados del proyector Limpieza de la lente Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie. Asegúrese de apagar el proyector y dejar que se enfríe por completo antes de limpiar la lente. •...
- Página 43 Información de fuente de luz Cómo conocer las horas de luz Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de la fuente de luz. El método de cálculo de la duración de luz equivalente es el siguiente: 1.
- Página 44 • Ajuste Apagado automático Esta función permite que el proyector se apague automáticamente si no se detecta una señal de entrada durante un período de tiempo establecido para evitar el desgaste innecesario de la duración de la fuente de luz. Para ajustar el Apagado automático, vaya al menú...
- Página 45 Solución de problemas El proyector no se enciende. Causa Solución Enchufe el cable de alimentación a la clavija de CA del proyector y el cable de alimentación a la toma de corriente. No se recibe corriente del cable de alimentación. Si la toma de alimentación dispone de un interruptor, compruebe que está...
- Página 46 La contraseña no es correcta. Causa Solución Consulte Acceso al proceso de recuperación de contraseña Ha olvidado la contraseña. en la página Solución de problemas...
- Página 47 Clavija de audio x 1 su país para consultar los datos de contacto del servicio SPDIF x 1 técnico. Control http://www.benq.com/welcome Control de serie RS-232 Transporte 9 patillas x 1 Se recomienda usar el embalaje original o uno Receptor de infrarrojos (IR) x 2 equivalente.
- Página 48 Dimensiones 366 mm (An.) x 118 mm (Al.) x 244 mm (Pr.) Unidad: mm Especificaciones...
- Página 49 94,500 XGA_120 (Reduce 119,989 97,551 115,500 Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ Notebook 1024 x 576 a 60 Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 a 65 Hz 64,995 41,467 51,419 Timing...
- Página 50 3840 x 2160_60 (Para modelo 3840 x 2160 4K2K) (Solo HDMI 2.0) Puede que los intervalos anteriores no sean compatibles debido a las limitaciones del archivo EDID y la tarjeta gráfica VGA. Es posible que no se puedan elegir algunos intervalos. •...
- Página 51 Comando RS232 Asignación de pin RS232 N.º de serie N.º de serie RTSZ CTSZ Función Tipo Funcionamiento ASCII Escritura Encendido <CR>*pow=on#<CR> Alimentación Escritura Apagado <CR>*pow=off#<CR> Lectura Estado de alimentación <CR>*pow=?#<CR> Escritura HDMI (MHL) <CR>*sour=hdmi#<CR> Selección de fuente Escritura HDMI 2 (MHL2) <CR>*sour=hdmi2#<CR>...
- Página 52 Escritura Relación de aspecto 16:9 <CR>*asp=16:9#<CR> Escritura Relación automática de aspecto <CR>*asp=AUTO#<CR> Lectura Estado de aspecto <CR>*asp=?#<CR> Escritura Aumentar def. trapez. vert. <CR>*vkeystone=+#<CR> Escritura Reducir def. trapez. vert. <CR>*vkeystone=-#<CR> Lectura Valor de deformación trapezoidal <CR>*vkeystone=?#<CR> Ajuste de imagen Escritura Deformación trapezoidal horizontal + <CR>*hkeystone=+#<CR>...
- Página 53 Modo altitud elevada activado <CR>*Highaltitude=on#<CR> Escritura Modo altitud elevada desactivado <CR>*Highaltitude=off#<CR> Lectura Estado de Modo altitud elevada <CR>*Highaltitude=?#<CR> Escritura Establecer valor de gamma de BenQ <CR>*gamma=value#<CR> Lectura Estado de valor de gamma <CR>*gamma=?#<CR> Escritura Establecer valor de brillo HDR <CR>*hdrbri=value#<CR> Lectura Obtener valor de brillo HDR <CR>*hdibri=?#<CR>...
- Página 54 Escritura Establecer valor de desviación de azul <CR>*BOffset=value#<CR> Lectura Obtener valor de desviación de azul <CR>*BOffset=?#<CR> Escritura Color primario <CR>*primcr=value#<CR> Lectura Estado del color primario <CR>*primcr=?#<CR> Calibración de color Escritura Establecer valor de matiz <CR>*hue=value#<CR> (solo para servicio) Lectura Obtener valor de matiz <CR>*hue=?#<CR>...
