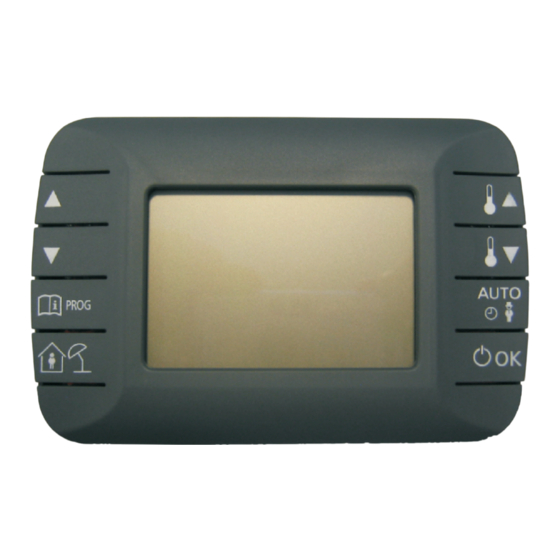

Tifell OpenTherm ENCRONO Instrucciones De Uso E Instalación

1. Descripción general
1.1 Datos técnicos generales
Conexión: bifilar sin polarizar (OpenTherm®)
Grado de protección: IP 30
Situación de impacto ambiental prevista: Grado 2
Peso: 110 g
1.2 Datos técnicos del cronotermostato
Visor LCD
Reloj de cuarzo
Tipo de regulación: modulante
Rango de regulación: 5ºC ÷ 30ºC
Visualización de la temperatura ambiente: 0ºC ÷ +35ºC
Resolución: 0,1 ºC (lectura y programación)
Histéresis de la temperatura ambiente regulable mediante el
parámetro SDR. Rango de regulación entre 0,5 y 4ºC con una
resolución de 0,1 ºC (0,5 por defecto).
Programación semanal con un máximo de cuatro programas
horarios sobre dos diferentes niveles de temperatura (económico y
confort).
Funciones especiales: automático, manual, vacaciones, antihielo
Reserva de carga para el reloj: 12 horas
con control remoto de caldera
(Compatible OpenTherm®)
OpenTherm ENCRONO
1.3 Aplicaciones
El control remoto con protocolo OpenTherm® ha sido diseñado para
regular la temperatura del ambiente de acuerdo a una programación
semanal con cuatro niveles de temperatura seleccionables y con ajuste
horario.
Para una gestión flexible del confort doméstico, además del modo
automático, dispone de otros modos de funcionamiento: modo manual,
modo vacaciones y modo antihielo.
La comunicación directa con la caldera evita la necesidad de
alimentación eléctrica de la red o de baterías y permite el control directo
de parámetros como la temperatura máxima de ida del circuito de
calefacción, la temperatura del ACS y el estado de la caldera (off,
verano, invierno). También permite la visualización de la presión del
circuito hidráulico de calefacción y el diagnóstico de los posibles errores
y fallos que provoquen el bloqueo de la caldera.
Si la aplicación prevé la compensación de la temperatura externa, el
control remoto permite la lectura de ésta y la programación del
coeficiente de pérdidas del edificio y, en base a estos parámetros,
calcula la temperatura de trabajo de la instalación de calefacción. En
ausencia de esta compensación, la demanda de calefacción se traduce
en una temperatura de consigna (set-point) que el control remoto
calcula y comunica a la caldera para modular la potencia con el fin de
optimizar el confort y el consumo.
A continuación se ilustran con detalle las características del control
remoto y las instrucciones de uso e instalación
OpenTherm ENCRONO
Instrucciones de uso
e instalación
Cronotermostato
semanal digital
[CT152ZEAAA]
1
