MANUAL DE USUARIO
MANUAL DE USUARIO
FC-210G
Características:
Control de pantalla LCD color azul
Función de memoria para ajuste de apagado
(opcional)
Parámetros:
Rango de medición de temperatura: 0~110°C
Rango de control de temperatura: 18~65°C
Resolución: 1°C; Incertidumbre: ±1°C
Alimentación: 85~250V
Input: 1 sensor NTC
Relevador: Calefactor 16 A; Aux: 10A (AC)
Capacidad de carga: Máxima carga resistente
P=UI (I=corriente nominal del relevador/2), por
ejemplo: Sí P=220V la carga resistente de
calentamiento = 220V*(16A/2)=1760W
Consumo: ≤ 3W
Medidas: 116x68x41(mm)
Medidas de panel: approx. 116x68(mm)
Medidas de recorte: 102x58(mm)
Ambiente requerido: Temperatura: -10~60°C;
Humedad: 20~85% (No condensada)
Explicación de las salidas
Condiciones del calentador en función
1.-Encendido, dar click en botón
2.- Cuenta regresiva > 0
3.- Tª de medición < Tª de ajuste -2°C
Condiciones de alto del calentador en función
1.- Tª de medición ≥ Tª de ajuste
2.- Cuenta regresiva = 0
3.- Click
, Apagar
LOS REYES 61, SAN LUCAS
IZTAPALAPA, CDMX
CP: 09000
VAPOR A TU ALCANCE
DATOS GENERALES
Producto
Modelo
Heat
Timer
FC-210G
x
Función de menú
Función
Rango
Default
de ajuste
Temperatura
18~65
40
Tiempo
1~99
60
Códigos de falla
Código
Razón
HH
Sensor en cortocircuito o limite excedente
--
Sensor en circuito abierto o superior al limite
Cuando ocurra alguno de los errores anteriores el control
detendrá todas las salidas

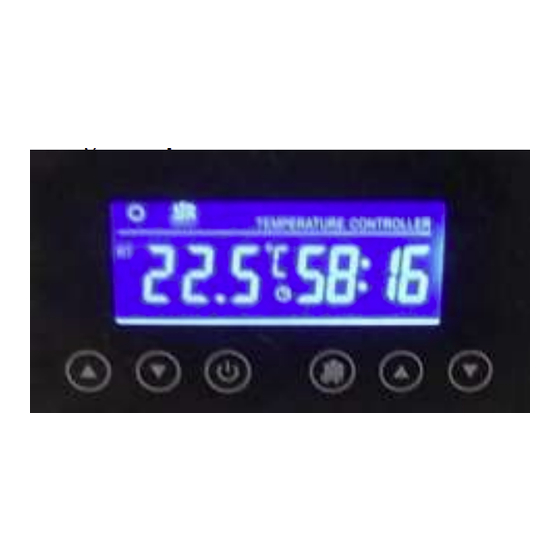

Imagen del producto
Descripción de botones de operación
Botón de encendido/apagado
Botón auxiliar de encendido/apagado
1.-Del lado izquierdo de la pantalla se visualiza la
temperatura.
El
usuario
puede
temperatura optima utilizando los botones de flecha
hacia arriba y hacia abajo
2.- Del lado derecho de la pantalla se visualiza el
contador regresivo. El usuario puede establecer el
tiempo óptimo utilizando los botones de flecha hacia
arriba y hacia abajo
3.- Presione y mantenga presionado los botones de
flecha de arriba y hacia abajo del timer (contador) al
mismo tiempo por al menos 3 segundos, del lado
izquierdo de la pantalla se mostrará "0 o 1"
Lo cual significa:
http://www.calentadoresdelta.com/
Manual control FC-210G
0: La función de apagado de memoria del servidor
está apagada
Aux
1: La función de apagado de memoria del servidor
x
x
está encendida
Función de menú
Ajuste de
Unidad
Iconos:
paso
Destello: La fuente de alimentación del calentador
1
°C
está encendida
1
min
Giro: La fuente de alimentación del Auxiliar está
encendida
Diagrama de cableado
Instalación
1.- Cortar un agujero de la
instalación 102x58[mm]
2.- Conecta los cables
estableces
la
de acuerdo al diagrama de
cableado
3.- Usa silicón para fijar
el control
4.- Retirar la cinta posterior
5.-Pega el panel al control
TEL: 55 7258-9530
