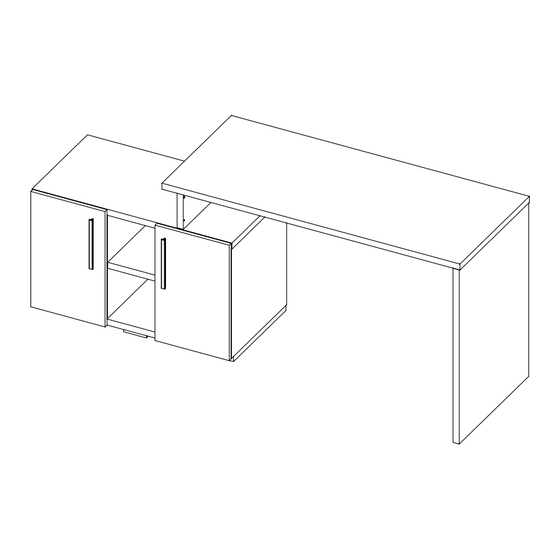

- Página 1 INSTRUCCIONES DE ENSAMBLE ESCRITORIO MAGNO P00825ES Revisión:/ 14/07/2022...
- Página 2 HERRAJES NOMBRE ITEMS DIBUJO CANT. 'TORNILLO 6*3 AVE PHI 0004707 DRYWALL BISAGRA PARCHE 35MM 20040001 ECON DESLIZADOR DE 20080050 PUNTILLA MANGO M-6 X 13 0004641 PLASTICO MANIJA TRIBECA PASO 0006321 160 NEGRO MATE PERNO CONECTOR 0002715 MINIFIX 15 MM PUNTILLA DE ACERO 3/4 20020006 TAPA TORNILLO 0004965...
- Página 3 PRIMERO DEFINIR EN QUE CONFIGURACION DESEA ARMAR SU MUEBLE CONFIGURACION ARMADO IZQUIERDO CONFIGURACION ARMADO DERECHO PASOS 1-2-3 Y 4 LUEGO CONTINUAR CON DESDE LA PAGINA 6 HASTA LA 9 LA PAGINA 10 HASTA LA PAGINA 11 CONFIGURACION ARMADO EN L IZQUIERDO CONFIGURACION ARMADO EN L DERECHO REALIZAR LOS PASOS 1-2-3 Y 4 LUEGO REALIZAR LOS PASOS 1-2-3 Y 4 LUEGO...
- Página 5 RECOMENDACIONES DE ENSAMBLE La información y características de accesorios que aparecen en este MANUAL DE INSTRUCCIONES pueden estar sujetas a cambios dependiendo de su efectiva disponibilidad y podrán variar de acuerdo con la versión comercializada. PRACTIMAC S.A., se reserva el derecho de realizar modificaciones en cualquier momento y sin previo aviso.
- Página 6 0002715 0004641 Señal de la Dirección 20030001 CARA Tenga en cuenta al instalar la tuerca que la señal de dirección este apuntando hacia la perforación 20030001 0002715 0002715 Inicio 0002715 20030001 Señal de la 0002715 Dirección CARA Tenga en cuenta al instalar la tuerca que la señal de dirección este apuntando hacia la perforación...
- Página 7 PRIMERO INSTALAR EL ENSAMBLE DE LAS PIEZAS 8, 9 Y 12 CON LA # 3 LUEGO INSTALAR LAS PIEZAS # 7 A LA # 3 004058 0004707 AL REALIZAR ESTE PASO SE DEBE DE TERMINAR DE PERFORAR CON UNA BROCA DE 6 PASANTE LAS 3 GUIAS SEÑALADAS PARA ESTA CONFIGURACION 0002715 0002715...
- Página 8 20020006 CARA CON ACABADO LEVANTAR EL MUEBLE CON LA AYUDA DE OTRA PERSONA 20030001 0002715 0002715 Señal de la Dirección CARA Tenga en cuenta al instalar la tuerca que la señal de Inicio dirección este apuntando hacia la perforación 0002715...
- Página 9 0004707 0002715 Señal de la Dirección CARA Tenga en cuenta al instalar la tuerca que la señal de REALIZAR ESTE PASO CON LA AYUDA DE OTRA PERSONA dirección este apuntando hacia la perforación REPETIR ESTE PASO CON LA PIEZA # 13 0004705 La MANIJA que aparece en este manual, puede estar sujeta a cambios dependiendo de su efectiva...
- Página 10 PARA EL ARMADO DE ESTA CONFIGURACION IZQUIERDA REALIZAR LOS PASOS 1-2-3 Y 4 LUEGO CONTINUAR CON ESTE PASO # 13, DESPUES ENSAMBLAR COMO SE MUESTRA EN EL PASO # 6 Y CONTINUAR CON EL PASO # 14 0002715 AL REALIZAR ESTE PASO SE DEBE DE TERMINAR DE PERFORAR CON UNA BROCA DE 6 PASANTE LAS 3 GUIAS SEÑALADAS PARA ESTA CONFIGURACION 20030001...
- Página 11 REALIZAR ESTE PASO CON LA AYUDA DE OTRA PERSONA 0004707 REPETIR ESTE PASO CON LA PIEZA # 13 0004705 La MANIJA que aparece en este manual, puede estar sujeta a cambios dependiendo de su efectiva disponibilidad y puede modificarse en cualquier momento y sin previo aviso.
- Página 12 PARA EL ARMADO DE ESTA CONFIGURACION EN L DERECHA REALIZAR LOS PASOS 1-2-3 Y 4 LUEGO CONTINUAR CON ESTE PASO # 19 0002715 AL REALIZAR ESTE PASO SE DEBE DE TERMINAR DE PERFORAR CON UNA BROCA DE 6 PASANTE LAS 3 GUIAS SEÑALADAS PARA ESTA CONFIGURACION 20030001 0002715...
- Página 13 0004707 REALIZAR ESTE PASO CON LA AYUDA DE OTRA PERSONA 0002715 INSTALAR EL FONDO CON LA AYUDA DE OTRA PERSONA 20020006 CARA CON ACABADO...
- Página 14 SE INSTALAN LAS PUERTAS COMO SE MUESTRA EN EL PASO 12 PASOS PARA CONFIGURACION EN L IZQUIERDA REALIZAR PASOS 1-2-3 Y 4 LUEGO CONTINUAR CON ESTE PASO # 26 HASTA EL PASO 30 0002715 AL REALIZAR ESTE PASO SE DEBE DE TERMINAR DE PERFORAR CON UNA BROCA DE 6 PASANTE LAS 3 GUIAS SEÑALADAS PARA ESTA CONFIGURACION 0004707...
- Página 15 REALIZAR ESTE PASO CON LA AYUDA DE OTRA PERSONA 0002715 Inicio INSTALAR EL FONDO CON LA AYUDA DE OTRA PERSONA 20020006 CARA CON ACABADO SE INSTALAN LAS PUERTAS COMO SE MUESTRA EN EL PASO 12...
