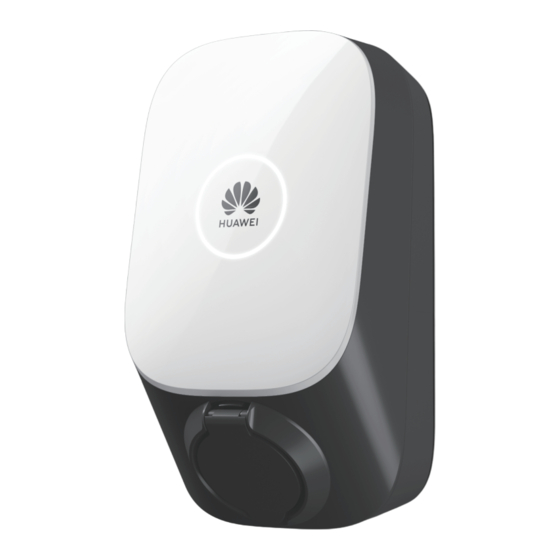

- Página 1 Manual del usuario del Smart Charger SCharger-7KS-S0, SCharger-22KT-S0...
- Página 2 Contenidos Información general Acerca de este manual Seguridad Información de seguridad Presentación Lista de embalaje Información general del producto Especificaciones técnicas Instalación Pasos previos a la instalación Instrucciones de instalación Instalación de la aplicación Uso del cargador Descripción de los indicadores Mantenimiento de rutina Temas varios Descripción del contador...
- Página 3 Acerca de este manual Gracias por elegir el cargador Smart Charger de Huawei. Este manual explica cómo instalar el Smart Charger, cómo usarlo y cómo realizar su mantenimiento. Tenga cuidado al realizar las operaciones que llevan la marca de “Precaución” para evitar lesiones o daños en el producto.
- Página 4 Información de seguridad Las ondas de radio generadas por el producto pueden Antes de usar este producto y de realizar operaciones afectar al funcionamiento normal de los aparatos médicos con él, lea este documento detenidamente y observe implantados o los aparatos médicos personales, como los todas las precauciones de seguridad, incluidas las marcapasos, los implantes cocleares y los audífonos.
- Página 5 Lista de embalaje 4 boquillas de goma 3 protecciones de goma para cables 4 tornillos de 4 tornillos de 4 tacos para pared montaje en pared abrazaderas para cables 2 abrazaderas para cables 2 abrazaderas para cables Diámetro recomendado de Diámetro recomendado de los cables: 19.5–23 mm los cables: 14.5–19.5 mm...
- Página 6 FV de Huawei de las versiones y los es posible que los coches que no admitan modelos especificados. Escanee el código QR de la la activación mediante señal CP no...
- Página 7 *Cuando la altitud está entre los 2000 m y los 4000 m, la potencia de salida del cargador disminuye. *SCharger-7KS-S0: Cuando la temperatura de funcionamiento es de 45 °C a 55 °C, la potencia de salida del cargador disminuye. *SCharger-22KT-S0 (modo A): Cuando la temperatura de funcionamiento es de 40°C a 55 °C, la potencia de salida del cargador disminuye.
- Página 8 Precauciones para la instalación Al guiar cables de alimentación, asegúrese de que Antes de realizar la instalación, lea cuidadosa- estos no queden enrollados ni torcidos. mente las precauciones de este manual y siga los Mantenga los cables a una distancia de al menos pasos previos correspondientes.
- Página 9 Pasos previos a la instalación Antes de la instalación, asegúrese de lo siguiente: La potencia del cargador debe estar dentro de los valores de carga permitidos de la residencia. Los cables y los RCBO deben cumplir los requisitos de instalación y uso. Si el cable de entrada de CA expuesto a la intemperie tiene una longitud de 3 m o más, consulte con el instalador local.
- Página 10 Apertura del cargador Fijación de la tapa trasera Lea las precauciones de instalación antes Asegúrese de que la superficie de instalación tenga una solidez suficiente para soportar el cargador. Se de instalar el dispositivo. recomienda que la pared tenga una capacidad de carga de al menos 100 kg.
- Página 11 Cableado en la tapa trasera 1. Apague el RCBO aguas arriba. 2. Corte las protecciones de goma con tijeras para que se adapten al tamaño del cable. Las protecciones de goma deben ceñirse estrechamente a los cables para garantizar el efecto de sellado. 3.
- Página 12 Conexión de los cables de alimentación 1. Mantenga los bornes de los tornillos en el estado correcto, como se muestra en las figuras de la derecha. Conecte los cables a los bornes correctos y ajuste los tornillos en el sentido de las agujas del reloj. Tire de los cables de alimentación para comprobar que estén conectados de manera segura.
- Página 13 Los sistemas TN y TT se configuran con conductores neutros. Los sistemas IT no tienen conductores neutros. El SCharger-7KS-S0 admite sistemas TN y TT monofásicos, así como sistemas IT monofásicos. El SCharger-22KT-S0 admite sistemas TN y TT trifásicos, sistemas TN y TT monofásicos, y sistemas IT monofásicos.
- Página 14 Conexión de los cables Finalización de la instalación de comunicaciones Si utiliza una conexión Wi-Fi, asegúrese de que el área En la siguiente figura, el cable de alimentación de instalación esté dentro de la cobertura respectiva. entra por la parte del medio y se utiliza la Si elige la conexión por cable, consulte los pasos conexión en red Wi-Fi.
- Página 15 Instalación de la aplicación Uso del cargador Escanee el código QR del dispositivo antes de Lea las precauciones de instalación antes de utilizar el producto. realizar cualquier operación. Descargue e Asegúrese de que el cargador no esté roto ni dañado. instale la versión más reciente de la aplicación Asegúrese de que no haya líquidos ni otros objetos extraños en en su smartphone.
- Página 16 Rojo Rojo sin parpadear Error *Esta función está disponible cuando se han instalado un contador de electricidad y un inversor FV de Huawei de las versiones y los modelos especificados. Mantenimiento de rutina Los cargadores no necesitan un mantenimiento especial. Se recomienda revisar y limpiar la carcasa del cargador y los accesorios (como el conector de carga) cada seis meses.
- Página 17 Especificaciones de comunicación Rango de frecuencias Potencia de Ganancia de antena de funcionamiento transmisión máxima Wi-Fi 2400 MHZ - 2483.5 MHZ 18.93 dBm 2.85 dBi Bluetooth 2400 MHZ - 2483.5 MHZ 9.23 dBm 2.85 dBi RFID 13.56 MHZ 0 dBi Temas varios Almacenamiento y transporte Los cargadores deben transportarse en sus embalajes originales.
- Página 18 Descripción del contador Si se utilizan el modo de alimentación FV como prioridad y la función de ecualización de potencia, es necesario configurar un contador de electricidad, que no viene incluido con este producto. Este documento proporciona solo modelos recomendados e información básica. Para conocer detalles, consulte el manual del contador. Al instalar el contador, asegúrese de que el transformador de corriente o el cable de voltaje estén instalados correctamente.
- Página 19 Figura 2: Cargador conectado al contador a través del puerto FE y no conectado a la plataforma en la nube Contador de Caja de Red eléctrica electricidad distribución de CA Wi-Fi/Bluetooth Cargas domésticas Cargador Cable de alimentación RFID Cable de comunicaciones Figura 3: Contador conectado directamente al router, cargador conectado al router a través del puerto FE o del Wi-Fi y después conectado a la plataforma en la nube.
- Página 20 Resolución de fallos comunes Causa posible Síntoma Solución La potencia de entrada aguas arriba es anormal. Revise el cable de alimentación de entrada aguas arriba. Revise el RCBO aguas arriba. Si el RCBO está El RCBO aguas arriba tiene anomalías. defectuoso, reemplácelo.
- Página 21 Causa posible Síntoma Solución Hay sobretensión de entrada. El voltaje de Compruebe si el voltaje de entrada está dentro de CA es superior a 276 V. los valores normales. Hay subtensión de entrada. El voltaje de Compruebe si el voltaje de entrada está dentro de CA es inferior a 184 V.
- Página 22 Resolución de fallos comunes Causa posible Síntoma Solución La tarjeta RFID está defectuosa. Compruebe si se está utilizando la tarjeta RFID correcta. Compruebe si la red del teléfono móvil está habilitada La aplicación móvil no está conectada y si el teléfono móvil está conectado correctamente al al cargador.
- Página 23 Correo electrónico del servicio de asistencia Teléfono Alemania España Italia 0080033888888 eu_inverter_support@huawei.com Polonia Países Bajos Turquía Hungría Otros países Inicie sesión en solar.huawei.com y consulte por otros países. Este producto no se puede vender en el Reino Unido ni en Francia.
- Página 24 Copyright © Huawei Digital Power Technologies Co., Ltd. 2023. Todos los derechos reservados. Huawei Digital Power Technologies Co., Ltd Dirección: Sede central de Huawei Digital Power en Antuoshan, Futian, Shenzhen, República Popular China Código postal: 518043 Sitio web: solar.huawei.com v.1.0...
