SmartLogger1000A
Manual del usuario

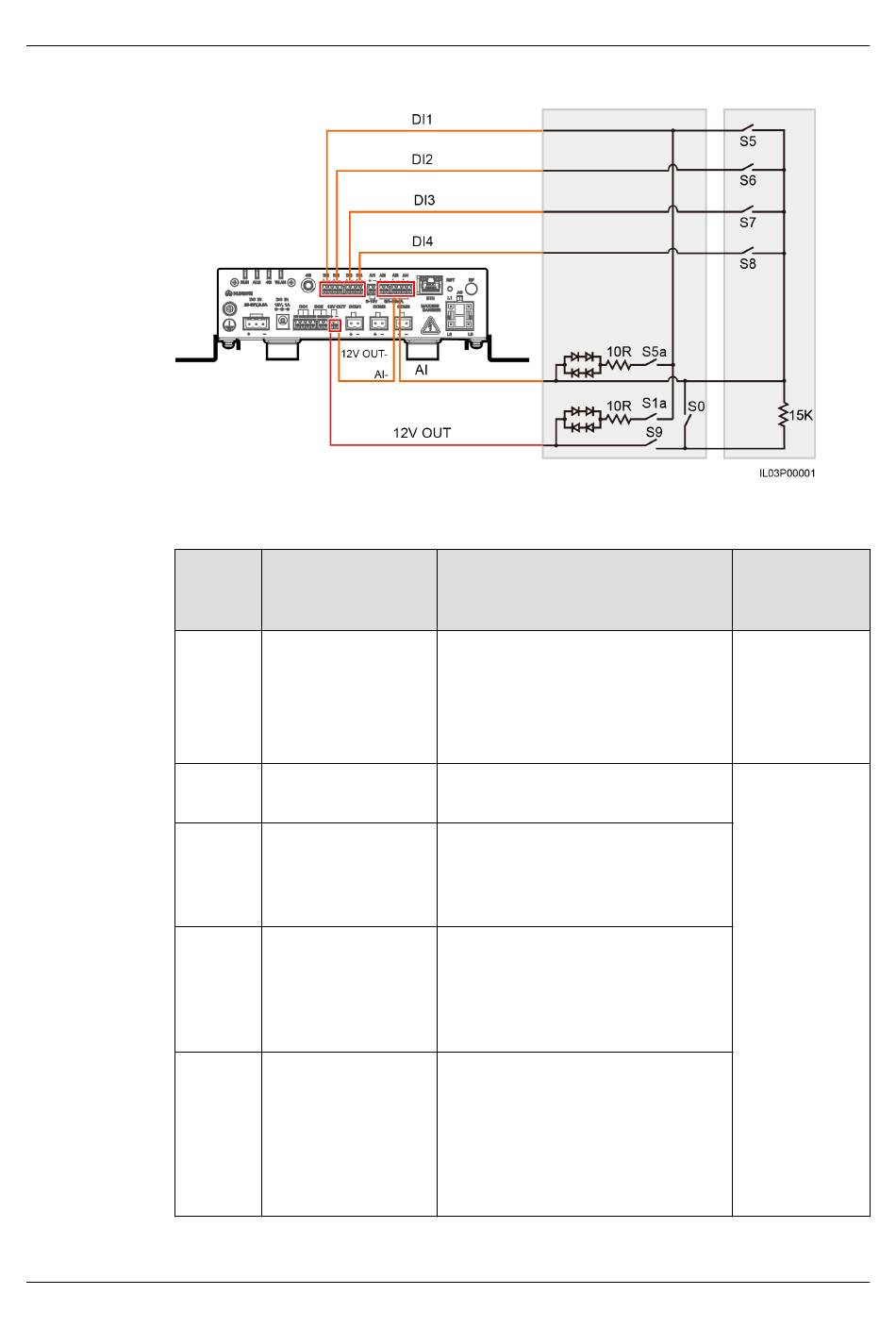

Figura 6-43 Diagrama de cableado para la función DRM
Tabla 6-3 Requisitos de DRM
Modo
DRM0
DRM5
DRM6
DRM7
DRM8
Versión 03 (2019-06-10)
Puerto
correspondiente
en el SmartLogger
AI2–AI4
DI1
DI2
DI3
DI4
Copyright © Huawei Technologies Co., Ltd.
Requisitos
l Cuando se encienda S0, deben
apagarse los inversores.
l Cuando se apague S0, los
inversores deben conectarse a la
red eléctrica.
Cuando se encienda S5, el inversor
no debe exportar potencia activa.
Cuando se encienda S6, la potencia
activa de salida del inversor debe ser
más que el 50% de la potencia
nominal.
Cuando se encienda S7, la potencia
activa de salida del inversor no debe
ser más que el 75% de la potencia
nominal y los inversores consumen
la máxima potencia reactiva.
Cuando se encienda S8, se recupera
la potencia activa de salida de los
inversores.
NOTA
La potencia activa de los inversores se
exportan según el porcentaje establecido
en el SmartLogger.
6 Operaciones de WebUI
Notas
N/A
Cuando se
utilicen al
mismo tiempo
dos o más
modos DRM,
debe cumplirse
el requisito más
estricto.
