- Página 1 Español Manual de usuario IVP 4000 smart...

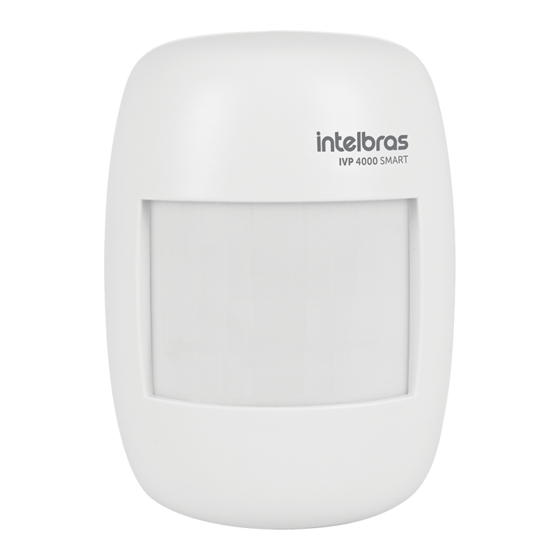

- Página 2 Felicitaciones, acaba de comprar un producto con la calidad y seguridad de Intelbras. El sensor de infrarrojos pasivo IVP 4000 smart fue desarrollado por Intelbras con tecnología 100% digital. El sensor tiene un sensor de temperatura integrado para ofrecer la misma sensibilidad de detección en diferentes entornos (de -10 a + 50 °) reduciendo el riesgo de falsos...
- Página 3 Cuidado y seguridad » LGPD – Tratamiento de datos por parte de Intelbras: Intelbras no accede, transfiere, captura ni realiza ningún tipo de tratamiento de datos personales de este producto. » Siga todas las instrucciones del manual para ensamblar e instalar el producto;...
- Página 4 Varredura 115º Vista superior Área de detección 1.8 ~2.20m 2,0 ~ 2,20 m Vista lateral...
- Página 5 9. Prueba 10. Configuración del sensor IVP 4000 Smart (para tarjetas en versión 4410030/4 y firmware 2.0.0 o superior) 10.1. Ajuste de sensibilidad del sensor inteligente IVP 4000 ..........10 10.2.
- Página 6 1. Especificaciones tecnicas Tensión de funcionamiento 3Vdc Corriente de funcionamiento < 20 mA Ángulo de detección 115° Área de detección 12 m Temperatura de funcionamiento - 10 °C hasta + 50 °C Frecuencia de transmisión 433,92 MHz Método de detección Batería LITHIUM CR123A 3 V Supervisión...
- Página 7 4. Apertura del sensor Para acceder a la placa del sensor IVP 4000 SMART para cambiar o configurar la batería, apriete el pestillo de la base, ubicado en la parte inferior. Ver imagen a continuación: SENTIDO DE SOLDA IVP 4000 SMART...
- Página 8 » Asegúrese de que el sensor esté bien sujeto y no esté sujeto a parpadeos para evitar activaciones no deseadas. El sensor IVP 4000 SMART no tiene articulador, ya que tiene un ángulo de inclinación de 15°. Por lo tanto, para su insta- lación, siga el procedimiento:...
- Página 9 Obs.: si el panel de control de alarma utilizado es Intelbras, póngalo en modo de prueba, de esa manera no será necesario observar el LED, ya que el panel de control indicará el funcionamiento del sensor a través de pitidos de sirena. Para más...
- Página 10 10. Configuración del sensor IVP 4000 Smart (para tarjetas en versión 4410030/4 y firmware 2.0.0 o superior) Una vez que el sensor esté correctamente instalado, realice los ajustes de acuerdo con la siguiente información: SENS ECO/CONT SUPERV NAO/SIM 10.1. Ajuste de sensibilidad del sensor inteligente IVP 4000 El puente SENS (JP1) se utiliza para controlar la sensibilidad de detección.
- Página 11 Valor predeterminado de fábrica: sin supervisión 10.4. Sensor de batería baja El sensor IVP 4000 SMART controla el nivel de la batería y si es crítico (igual o inferior a 2,5 V), envía la información a la central de alarmas.
- Página 12 11. Configuración del sensor inteligente IVP 4000 (para placa en la ver- sión 4410030/3 y firmware 1.3.2 o anterior) 11.1. Ajuste de sensibilidad del sensor inteligente IVP 4000 El puente SENS (JP1) se utiliza para controlar la sensibilidad de detección. Con el puente JP1 en la posición 1, el sensor proporciona la máxima sensibilidad.
- Página 13 Pasado este tiempo, el sensor entra en el modo continuo inteligente. Funcionamiento en modo continuo inteligente: el sensor puede transmitir hasta 3 disparos consecutivos, después del ÚLTIMO disparo, el sensor entra en modo SLEEP (modo de bajo consumo sin transmisión a la central de alarma) durante 2 (dos) minutos.
- Página 14 12. Homologación 0912-14-0160 Este equipo no tiene derecho a protección contra interferencias dañinas y no puede causar interferencias en sistemas debidamente autorizados. Este es un producto aprobado por Anatel, el número de aprobación se encuentra en la etiqueta del producto, para consultas visite el sitio web: https://www.gov.br/anatel/pt-br...
- Página 15 Para las ciudades donde no existe un call center, el cargo debe solicitarse a través del servicio de pedidos brindado por Intelbras, sin costo adicional para el consumidor. El dispositivo defectuoso debe ser revisado en nuestro Centro de Servicio para su evaluación y posible alteración o reparación. Para obtener instrucciones de envío o recolección, comuníquese con el Centro de servicio:...
- Página 16 7. Intelbras no se hace responsable por la instalación de este producto, y también por eventuales intentos de fraudes y/o sabotajes en sus productos. Se recomienda que el Señor Consumidor mantenga las actualizaciones del software y aplicaciones utilizadas en día, si es el caso, así...
- Página 17 +55 (48) 2106 0006 Soporte vía e-mail: soporte@intelbras.com Producido por: Intelbras S/A – Indústria de Telecomunicação Eletrônica Brasileira Rodovia BR 459, km 124, nº 1325 – Distrito Industrial – Santa Rita do Sapucaí/MG – 37540-000 01.23 CNPJ 82.901.000/0016-03 – www.intelbras.com.br | www.intelbras.com...
