LUCHTPANEEL P-AP56NAM

7 LUCHTPANEEL P-AP56NAM

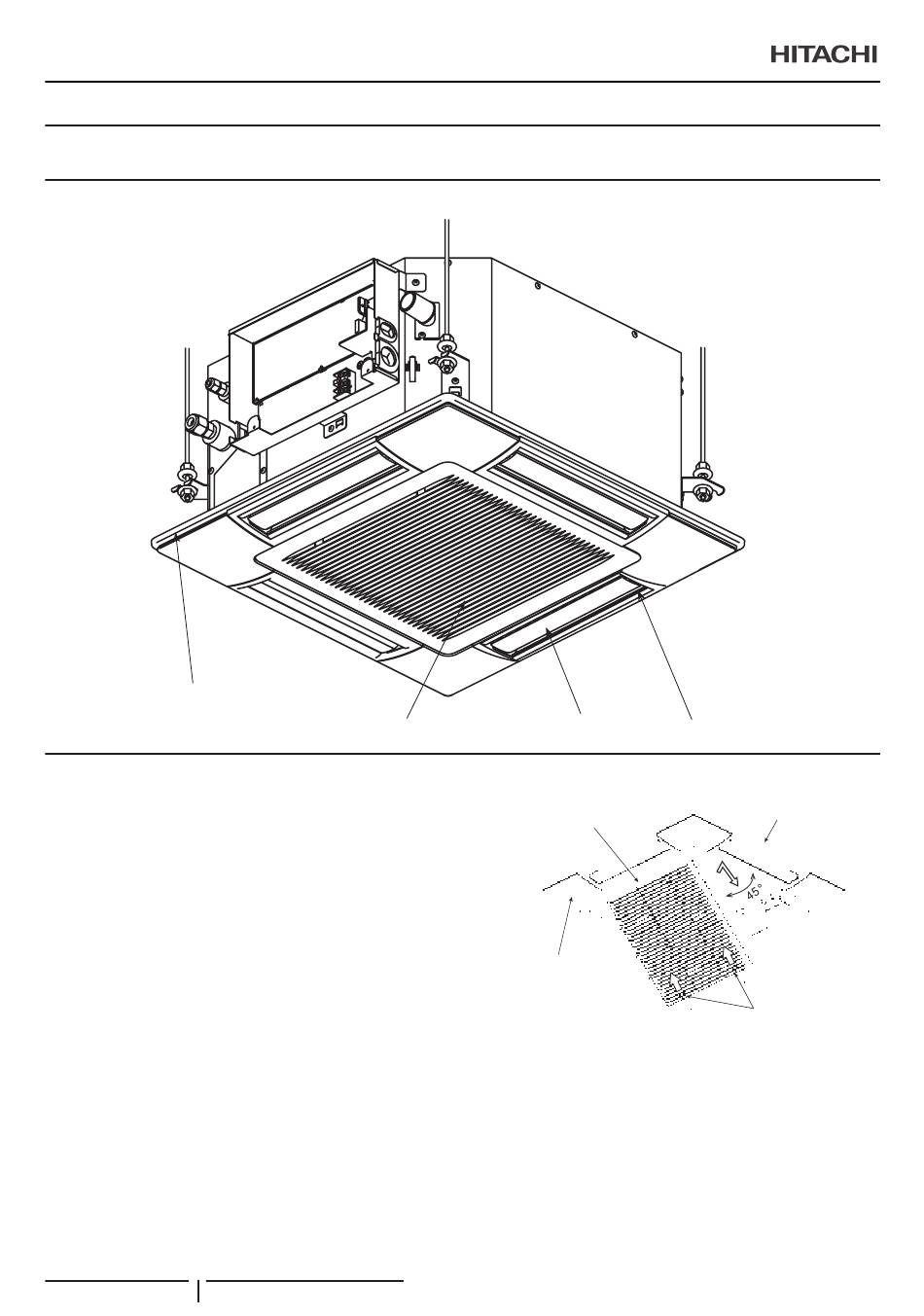

7.1 NAMEN VAN ONDERDELEN

Luchtpaneel
P-AP56NAM

7.2 INSTALLATIE

!
L E T O P
Wees voorzichtig bij het uitvoeren van installatiewerken op een hoogte,
van op een ladder etc.
?
O P M E R K I N G
Forceer de lamellen niet met de hand.
Anders raakt het jaloezieafsluitermechanisme beschadigd.
Oefen geen overmatige kracht uit op de luchtuitaat, om schade te
voorkomen.
1 Voor de installatiehoogte van de binnenunit raadpleegt u de
Installatie- en onderhoudshandleiding van de binnenunit.
2 Raak tijdens de installatiewerken de lamellen niet aan.
3 Verwijder het luchtinlaatrooster van het luchtpaneel.
Duw de knoppen aan beide uiteinden van het
luchtinlaat rooster in de richting van de pijl en open het
luchtinlaatrooster tot een hoek van ongeveer 45° ten
opzichte van het luchtpaneel. Houd het rooster schuin, hef
het op en trek het naar voren
(Verwijder de 4 stukken tape die de luchtfilter vasthouden).
172
PMML0570 rev.0 - 01/2021
Luchtinlaatrooster
?
Hoewel het luchtinlaatrooster tot een hoek van 90º ten opzichte van
het luchtpaneel kan worden geopend, kan het in die hoek niet uit het
luchtpaneel worden gehaald.
Lamellen
Luchtuitlaat
Luchtinlaatrooster
Hoekdeksel (4
stuks)
O P M E R K I N G
Luchtpaneel
Knop
