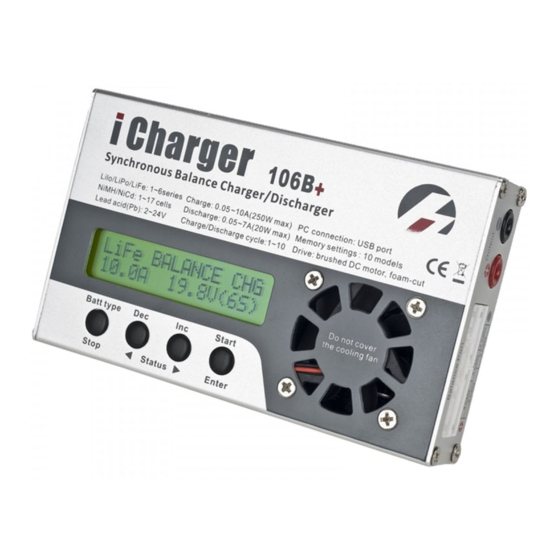

Resumen de contenidos para iCharger 106B+
- Página 1 Manual de usuario...
-
Página 2: Tabla De Contenido
I Charger Síncrono balanceador cargador/descargador 106B+ Especificaciones Funciones especiales Inspección contenido Controles externos y conexionado Precauciones y notas sobre seguridad Diagrama de programación Teclado básico Parámetros de configuración Programación baterías de litio Cargar baterías de litio en modo balanceador Cargar baterías de litio en modo normal Carga rápida de baterías de litio Pre Carga de baterías de litio Almacenamiento / Carga /Descarga de baterías de litio... -
Página 3: Especificaciones
I Charger Síncrono balanceador cargador/descargador 106B+ Gracias por la adquisición de un cargador de la serie I Charger. Por favor lea todo el manual de usuario de forma completa ya que contiene una amplia variedad de programación específica e información de seguridad. Especificaciones 106B+: Rango de voltaje de entrada: 10,00v. - Página 4 (Solo disponible para baterías de litio). El ICharger tiene protección de inversión de polaridad (de entrada o salida), bajo voltaje • de entrada, temperatura de la batería, capacidad de carga y tiempo de saturación.
-
Página 5: Inspección Contenido
I Charger Síncrono balanceador cargador/descargador 106B+ Contenido de la caja: Los siguientes artículos están incluidos en el paquete. Póngase en contacto con su distribuidor si falta algún elemento. Accesorios incluidos: Copia del manual de usuario en CD • Un par de pinzas de cocodrilo conexión de salida. •... -
Página 6: Precauciones Y Notas Sobre Seguridad
I Charger Síncrono balanceador cargador/descargador 106B+ Advertencias de seguridad: Mantenga el cargador alejado de los niños y las mascotas en todo momento. • Nunca deje el cargador sin supervisión durante la carga o descarga. Si te vas, desconecta • la batería para evitar peligros o daños inesperados. Asegúrese de que el programa de carga y la configuración coincidan con el pack de •... -
Página 7: Diagrama De Programación
I Charger Síncrono balanceador cargador/descargador 106B+ Diagrama de funcionamiento: Nota: Cuando apaguemos el cargador, recordará el menú y al encenderlo volverá al menú en el que se apago. -
Página 8: Teclado Básico
I Charger Síncrono balanceador cargador/descargador 106B+ Teclado básico: 1. Ir al menú principal, presione el botón Inc► o Stop para bajar y presiones el botón ◄Dec para subir: Presiones el botón Star / Enter para ir a los submenús. 2. En un submenú pulse Inicio (Star) para abrir y cerrar el tema elegido y luego ◄Dec o Inc► para modificarlo arriba o abajo el valor seleccionado, si decide volver al menú... -
Página 9: Configuración De Parámetros
I Charger Síncrono balanceador cargador/descargador 106B+ Configuración de parámetros: Los usuarios deben comprobar la configuración de los parámetros y ajustar los valores de los mismos de acuerdo a las especificaciones del pack de batería en la carga o descarga. Nota: El diagrama de la pantalla de la izquierda muestra la configuración predeterminada del sistema. - Página 10 I Charger Síncrono balanceador cargador/descargador 106B+ Por lo general el voltaje de las baterías de Ni – MH se reducirá poco después de llegar al final de carga. Esto se conoce como -∆ V. Puede cambiar la sensibilidad delta-pico de detección del cargador.
- Página 11 I Charger Síncrono balanceador cargador/descargador 106B+ Clave de confirmación y tono de alerta. Si el sonido del teclado esta activado sonará un pitido cuando pulse cualquier tecla. Si la alarma del cargador esta activada se genera un tono de aviso para algunos eventos: PITIDO DE TECLAS: ON Y OFF (ON por defecto) AVISO: ON Y OFF (ON por defecto) Tono de finalización: Control de los tonos generados en la finalización de carga, descarga,...
-
Página 12: Programación Baterías De Litio
I Charger Síncrono balanceador cargador/descargador 106B+ Programación de baterías de litio: El cargador 106B, proporciona una serie de programas para litio incluido balanceo, normal, rápido y almacenamiento. Solo el modo de balanceo requiere conectar el cable de equilibrador. Sin embargo, los otros modos proporcionaran protección adicional por celda contra sobretensión si el cable de equilibrador está... -
Página 13: Cargar Baterías De Litio En Modo Balanceador
I Charger Síncrono balanceador cargador/descargador 106B+ Carga de baterías de Litio en modo BALANCEADOR. Esta función es para equilibrar la tensión de las celdas de las baterías de polímeros de litio durante la carga. En el modo balanceador la batería debe estar conectada al puerto de equilibrio en el lado derecho del cargador 106B+. -
Página 14: Cargar Baterías De Litio En Modo Normal
I Charger Síncrono balanceador cargador/descargador 106B+ Carga de batería de Litio en el modo NORMAL. El cargador 106b+ primero carga con corriente constante CC conforme a la configuración de usuario, pasando posteriormente a tensión constante CV, cuando la tensión de carga alcanza el punto máximo. En la fase CV disminuye gradualmente la corriente, cuando esta llega a caer por debajo de 1/10 de la configurada se detiene la carga. -
Página 15: Carga Rápida De Baterías De Litio
I Charger Síncrono balanceador cargador/descargador 106B+ Pre-carga de una batería de Litio: Si la batería está demasiado descargada y el voltaje es demasiado bajo, en los modos de carga normal o rápida el cargador indicara al usuario una pre-carga con una corriente baja (100 mA). Esto ayuda a aumentar el voltaje de la batería a los rangos necesarios para una carga normal. -
Página 16: Descargar Baterías De Litio
I Charger Síncrono balanceador cargador/descargador 106B+ Descarga de una batería de Litio. En este modo, puede establecer una meta de tensión por celda y por lo tanto la tensión final (voltaje final de celda = Tensión x número de celdas). El voltaje más bajo de celda permitida depende del tipo de batería de litio: 2,50v para Li-Io, 3,00v para Li-Po y 2,00v para Li-Fe. -
Página 17: Ampliación Externa Para Descargar Baterías De Litio
I Charger Síncrono balanceador cargador/descargador 106B+ Ampliar la descarga de la batería de Litio: Puede ampliar la capacidad de descarga mediante la conexión de una resistencia externa. Debe prestar especial atención cuando realice esta operación es imprescindible conectar el puerto de equilibrio a la batería y la resistencia debe estar conectada en serie con el polo positivo. -
Página 18: Modo De Ciclos Para Baterías De Litio
I Charger Síncrono balanceador cargador/descargador 106B+ Ciclos de Carga a Descarga y Descarga a Carga para baterías de Litio. Ciclos de carga y descarga para baterías de litio. El lado izquierdo de la primera línea muestra el tipo de batería (Li-Po, Li-Io, Li-Fe) y el lado derecho muestra el número de ciclo. La segunda línea muestra la dirección del ciclo seleccionado: (C: X.XXV >... -
Página 19: Programación De Baterías De Ni-Cd / Ni-Mh
I Charger Síncrono balanceador cargador/descargador 106B+ Programación para baterías de Ni-Cd/Ni-MH Carga de baterías de Ni-Cd/Ni-MH En el lado izquierdo de la pantalla en la primera línea se muestra el tipo de batería Ni- Cd/Ni-MH y en la segunda el límite de carga actual. El cargador 106B+ ofrece dos modos de carga de este tipo de batería. -
Página 20: Formación Sobre Carga De Baterías Ni-Cd / Ni-Mh
I Charger Síncrono balanceador cargador/descargador 106B+ Corregir desequilibrios de Ni-Cd/Ni-MH Este programa tiene como objetivo la una forma de carga para eliminar el desequilibrio entre las capacidades de las celdas de una batería. 1. La carga primero se realiza con corriente constante (CC=1C) de acuerdo con la configuración de usuario. -
Página 21: Programación De Baterías De Pb (Acido De Plomo)
I Charger Síncrono balanceador cargador/descargador 106B+ Programación para baterías de Pb. Este programa es para baterías de Pb. Las baterías con tensiones nominales de 2 a 36v, de acido de plomo, VRLA o baterías de gel son totalmente diferentes a Ni-Cd o Ni-MH. Solo se pueden cargar con una corriente relativamente menor comparativamente a su capacidad y su carga es relativamente baja en comparación con otras químicas. -
Página 22: Modos Especiales De Programación
I Charger Síncrono balanceador cargador/descargador 106B+ Modos especiales de programación. Accionamiento eléctrico del motor. Usted puede romper con facilidad un motor brushed con tensiones variables y prolongando el funcionamiento. El cargador 106B+ no puede manejar directamente este tipo de motores y requieren un regulador en el proceso. Con esta función también puede comprobar mejor el rendimiento del motor para optimizar la potencia. -
Página 23: Medición De La Resistencia Interna De Una Batería
I Charger Síncrono balanceador cargador/descargador 106B+ Medición de resistencia interna de la batería. En general, la resistencia interna de una batería no es un valor fijo. Esto varía con el tiempo, la batería pierde energía y también varía en función de la carga o la cantidad de corriente que se extrae de la batería. -
Página 24: Almacenar Datos Para Programación De Carga
I Charger Síncrono balanceador cargador/descargador 106B+ Almacenamiento de datos / programación de carga. El cargador 106B+ tiene un programa de almacenamiento para diferentes cargas, en función de tipo de batería y capacidad. Dispone de 10 memorias para almacenar diferente tipo de datos. Cada conjunto de datos representa la configuración de un conjunto particular de carga de baterías. -
Página 25: Información General De Estado
I Charger Síncrono balanceador cargador/descargador 106B+ Información General Nota: Activar de nuevo la última vista de parámetros pulsando ◄Dec, pulse de nuevo ◄Dec para la siguiente vista de datos. Información de error y advertencia. El cargador 106B+ incorpora una amplia gama de funciones de protección y alarma para supervisar el funcionamiento del cargador. -
Página 26: Precauciones E Información De Errores
I Charger Síncrono balanceador cargador/descargador 106B+ La salida está conectada a una batería con la polaridad incorrecta. Este mensaje se muestra cuando hay una interrupción de la conexión entre la batería y la salida del cargador y se detecta en la carga o descarga. -
Página 27: Interpretación Del Puerto Usb
I Charger Síncrono balanceador cargador/descargador 106B+ Puerto USB Instalar el controlador USB Esta versión del software se encuentra la CD ROM del cargador 106B+. Para instalar el controlador USB, ejecute el programa X:\USB driver\iChargerUSBInstaller.exe (Donde X es la letra designada para la unidad de CD-ROM). Actualización de firmware del cargador. -
Página 28: Utilización De "Visualización De Registros" Para 106B
I Charger Síncrono balanceador cargador/descargador 106B+ Utilización de Logview para 106B+ http://www.logview.info En primer lugar gracias al equipo de desarrollo de Logview: Seguimiento de pasos: Para instalar el software de LogView inicie el procedimiento de X:\ logview \ LogViewInstaller.exe • (Donde X es el nombre designado a la unidad de CD-ROM). -
Página 29: Accesorios Opcionales
I Charger Síncrono balanceador cargador/descargador 106B+... -
Página 30: Limites De Garantía
I Charger Síncrono balanceador cargador/descargador 106B+ Límites de garantía. El cargador 106B+ está garantizado por defectos en materiales y mano de obra por un periodo de un año a partir de la fecha de compra. El distribuidor es su primer contacto para cuestiones de garantía.
