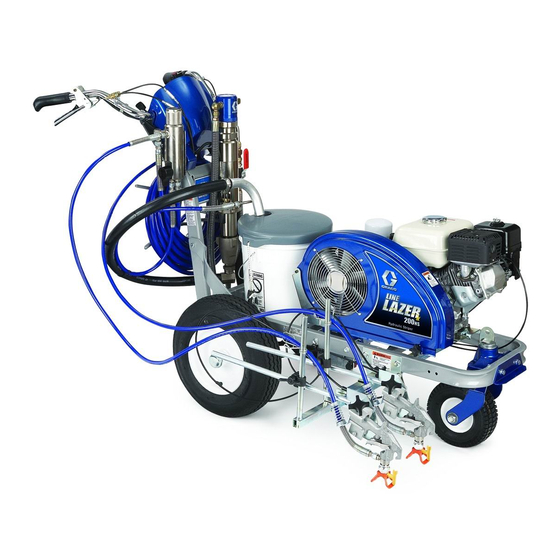

Graco LineLazer IV 200HS Manual Del Usuario
Ocultar thumbs Ver también para LineLazer IV 200HS:

Publicidad

Enlaces rápidos

Reparación – Lista de piezas
LineLazert IV 200
Trazalíneas sin aire
Patente de EE.UU. nº 6,913,417
– Para la aplicación de materiales trazalíneas–
228 bar (22,8 MPa) Presión máxima de operación
n
248870
248871
n
249012
249013
n
248872
248873
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de
este manual. Guarde estas instrucciones.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
ECOPYRIGHT 2005, GRACO INC.
n
n
n
n
n
n
n
n
n
HS
n
n
n
ti6502b
CALIDAD PROBADA. TECNOLOGÍA LÍDER
311021S
Rev. G
311018
309277
309741
309055
311049

Publicidad

loading

Resumen de contenidos para Graco LineLazer IV 200HS

  • Página 1 249013 311049 248872 248873 Instrucciones importantes de seguridad Lea todas las advertencias e instrucciones de este manual. Guarde estas instrucciones. ti6502b CALIDAD PROBADA. TECNOLOGÍA LÍDER GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium ECOPYRIGHT 2005, GRACO INC.
  • Página 2 Índice Advertencias ........Ajuste del sensor de distancia .
  • Página 3 Advertencias A continuación se ofrecen advertencias en general relacionadas con la seguridad de la puesta en marcha, utilización, conexión a tierra, mantenimiento y reparación de este equipo. En el texto de este manual, el símbolo acompañado de una exclamación le indica que se trata de una advertencia y el símbolo de peligro se refiere a un riesgo específico. Consulte siempre que lo necesite estas páginas de Advertencias generales.
  • Página 4 D Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase en contacto con su distribuidor Graco. D Dirija las mangueras lejos de las zonas de tráfico, los bordes afilados, las piezas en movimiento y las superficies calientes.
  • Página 5 Selección de la boquilla LL5213* LL5215* LL5217 LL5219 LL5315 LL5317 LL5319 LL5321 LL5323 LL5325 LL5327 LL5329 LL5331 LL5333 LL5335 LL5355 LL5417 LL5419 LL5421 LL5423 LL5425 LL5427 LL5429 LL5431 LL5435 LL5621 LL5623 LL5625 LL5627 LL5629 LL5631 LL5635 LL5639 * Utilice el filtro de 149 micras (malla 100) para reducir las obstrucciones de la boquilla 311021...
  • Página 6 Información general de reparación Instalación de la junta tórica SAE Desenrosque la contratuerca Conserve todos los tornillos, tuercas, arandelas, para tocar el racor. juntas y conexiones eléctricas que han sido desmontadas durante el procedimiento de reparación. Lubrique la junta tórica (A). Normalmente estas piezas no se suministran con las piezas de repuesto.
  • Página 7 ANUALMENTE O CADA 2000 HORAS: manguera. Reemplace el aceite hidráulico y el elemento del filtro con aceite hidráulico Graco 169236 (18,9 litros) o 207428 PRECAUCIÓN (3,8 de litro) y el elemento de filtro 246173; página 22. BUJÍA: Utilice sólo bujías BPR6ES (NGK) o W20EPR–U D El tamaño mínimo de la manguera disponible para el...
  • Página 8 Apague el motor (OFF). Mueva hacia arriba y hacia abajo la varilla hasta que el motor hidráulico comience a alternar. *Compruebe a menudo el nivel de aceite hidráulico. No permita que baje demasiado. Utilice únicamente aceite hidráulico Graco, página 7. 311021...
  • Página 9 Detección de problemas PROBLEMA CAUSA SOLUCIÓN La base de bomba funciona, pero La bola del pistón no está asentada Revisar las bolas del pistón. Manual 309277. el caudal es bajo en su recorrido ascendente Las empaquetaduras del pistón están desgastadas Reemplazar las empaquetaduras.
  • Página 10 La línea de aspiración a la entrada de la bomba no Apretar está apretada El motor hidráulico está desgastado o dañado Lleve el pulverizador a un distribuidor Graco Caída de presión considerable en la manguer Utilice una manguera más corta o de mayor diámetro de fluido.
  • Página 11 Detección de problemas PROBLEMA CAUSA SOLUCIÓN El contador de distancia no funciona El sensor de disparo no está bien ajustado Vea “El icono de pulverización no aparece en correctamente la pantalla cuando se pulveriza el fluido” Malas conexiones en el cableado Inspeccionar el conector y volver a conectarlo El sensor de distancia no está...
  • Página 12 Sistema de rastreo digital Interruptor de encendido/apagado Desmontaje Instalación Fig. 2. Instale el nuevo interruptor de ENCENDIDO/APAGADO (15g) de forma que las lengüetas encajen en su sitio en el interior del alojamiento del dispositivo de control de presión. Libere la presión; página 7. Enchufe el conector (B) del interruptor de Fig.
  • Página 13 Sistema de rastreo digital MASA AL MOTOR Control principal Cable de la caja Transductor Fig. 2 311021...
  • Página 14 Diagnóstico de la tarjeta del PC D Si no aparece ninguna visualización en la pantalla, significa que el pulverizador no está presurizado. Mensajes de la pantalla digital PANTALLA FUNCIONAMIENTO INDICACIÓN ACCIÓN DEL PULVERIZADOR No hay El pulverizador podría estar en Pérdida de potencia o la Revise la fuente de visualización...
  • Página 15 Ajuste del sensor de disparo Consulte la Localización de averías para el ajuste del sensor de disparo, y el Manual de instrucciones 311018. Ajuste del sensor de distancia Alineación del engranaje Empuje el engranaje contra la rueda con un mazo. Instale la rueda (120) en el LineLazer.
  • Página 16 (12). vuelta después de que la junta toque la base. Llene la bomba hidráulica con aceite hidráulico Graco, página 7. 12. Retire los ocho tornillos (184) y las arandelas (101), la tapa del depósito (237), el conjunto del filtro (A) y 12.
  • Página 17 ti6551a Fig. 4 311021...
  • Página 18 Correa del ventilador Desmontaje Instalación Enrosque la correa (143) alrededor de la correa de accionamiento (87a) y de la polea del ventilador (86). Libere la presión; página 7. Fig. 5. Afloje el botón de la protección de la correa (241). Baje el motor (185) para aplicar tensión a la correa.
  • Página 19 Motor Desmontaje Instalación Instale la placa del balancín (87c), los amortiguadores (59) y las arandelas (170), las arandelas (114) en el motor (185) con los cuatro tornillos (189), las arandelas Libere la presión; página 7. (170) y las tuercas (118); apriete a un par de 27.1 N·m. Retire el cable del acelerador del motor.
  • Página 20 Coloque la horquilla en un torno de banco. Retire el 30 segundas. Apague el motor. Compruebe el nivel de tornillo de fijación (22c) y retire el conjunto del eje aceite hidráulico y rellene con aceite hidráulico Graco, del pistón de la misma. página 7.
  • Página 21 5. a. 5. b. 5. c. Orificio de prueba ti3476c Fig. 7 311021...
  • Página 22 (199). Apriete el filtro de aceite 3/4 de vuelta después de que la junta toque la base. Rellene con 4,73 litros de aceite hidráulico Graco 169236 (20 litros) o 207428 (3,8 litros) ti2271a Fig.
  • Página 23 (194) en la ranura. el pasador (249). ti6518a Fig. 15 ti6515a Fig. 12 Fig. 16. Llene la tuerca prensaestopas con líquido Fig. 13. Afloje la contratuerca. Desenrosque la bomba. sellador de cuellos (TSL) de Graco. Fig. 16 ti6516a ti6519a Fig. 13 311021...
  • Página 24 Notas 311021...
  • Página 25 Piezas – LineLazer IV 200 Despiece 34 Despiece 30 Despiece 34 Despiece 28 Despiece 36 Despiece 26 ti6521b Despiece 28 311021...
  • Página 26 Piezas – LineLazer IV 200 ti6498c Para sacar la tapa (257), presione juntando las lengüetas y saque la tapa de la placa (99). ti6532b 311021...
  • Página 27 Piezas – LineLazer IV 200 Pos. Ref. pieza Descripción Cant. Pos. Ref. pieza Descripción Cant. 237686 ABRAZADERA, conj. conexión a tierra 108868 BRIDA, cables 245225 MANGUERA, 9,5 mm x 15,24 m 110837 TORNILLO, brida, hex. 287623 BASTIDOR, trazalíneas 110838 TUERCA, bloqueo 287417 EMPUÑADURA 111020...
  • Página 28 Piezas – LineLazer IV 200 ti6494a Detalle 8 Pos. ti6497a 311021...
  • Página 29 Piezas – LineLazer IV 200 Pos. Ref. pieza Descripción Cant. Pos. Ref. pieza Descripción Cant. 224052 MÉNSULA, soporte pistola 15F637 ETIQUETA, peligro de inyección en la piel 248157 PISTOLA, flexible, básica, incluye 15A644 ETIQUETA, gatillo el portaboquillas y la boquilla 15F624 TUERCA, cable, pistola 287570...
  • Página 30 Piezas – LineLazer IV 200 ti6496b 39 62 Pos. 34 ti6495a ti6495b 311021...
  • Página 31 Piezas – LineLazer IV 200 Pos. Ref. pieza Descripción Cant. Pos. Ref. pieza Descripción Cant. 239914 VÁLVULA, drenaje 287417 EMPUÑADURA 224807 BASE, válvula 196179 RACOR, codo, acanalado 244067 FILTRO, fluido 15F589 TAPA, control 245225 MANGUERA, 9,5 mm x 15,24 m 15C766 TUBO, difusor 287601...
  • Página 32 Piezas – LineLazer IV 200 ti6499c 311021...
  • Página 33 287206 MANGUERA, aspiración/drenaje 15B463 RETÉN, muelle 287176 MANGUERA, hidráulica, retorno 107210 TORNILLO, cabeza, allen 15A693 EJE, motor hidráulico 15B804 ETIQUETA, logo Graco 117328 RACOR, manguito, recto 178179 ARANDELA, sellado 196176 ADAPTADOR, racor 178207 COJINETE, pistón 246176 PROLONGADOR, cilindro hidráulico 178226 SELLO, pistón...
  • Página 34 Piezas – LineLazer IV 200 181 188 ti6493a Detalle 34 311021...
  • Página 35 Piezas – LineLazer IV 200 Pos. Ref. pieza Descripción Cant. Pos. Ref. pieza Descripción Cant. 287687 EJE, flexible, incluye las piezas 125, 190, 100084 BOLA, metálica 191, 268, 269 102040 TUERCA, bloqueo 248976 CARRIL, correa, incluye las piezas 107188 JUNTA TÓRICA 162, 174, 224 y 241 156401 JUNTA TÓRICA...
  • Página 36 Piezas – LineLazer IV 200 ti6492b Detalle A Detalle A 311021...
  • Página 37 Piezas – LineLazer IV 200 Pos. Ref. pieza Descripción Cant. Pos. Ref. pieza Descripción Cant. 240942 EJE, horquilla 112776 ARANDELA, lisa 240991 SOPORTE, rueda orientable, delantera 112825 MUELLE, belleville 15G952 SOPORTE, cubo 113471 TORNILLO, cabeza, cab hex 287623 BASTIDOR, trazalíneas, pintura 132* 113484 SESELLO, grasa...
  • Página 38 Diagrama de cableado del dispositivo de control de presión Clip rojo sobre amarillo Naranja Blanco MASA AL MOTOR TARJETA DE VISUALIZACIÓN INTERRUPTOR GATILLO DE LA DE APAGADO PISTOLA DEL MOTOR TRANSDUCTOR TARJETA SENSOR DE DE ILUMI- INTERRUP- DISTANCIA NACIÓN TOR DE ILU- MINACIÓN INTERRUP- ti6533a...
  • Página 39 ....... . . 27,5 acetal, cuero, carburo tungsteno, acero inoxidable, cromado, acero al carbono niquelado, cerámica, Accesorios Deben adquirirse por separado. ACEITE HIDRÁULICO APROBADO POR GRACO 169236 19 litros 207428 3,8 litros 311021...
  • Página 40 Graco garantiza que todo equipo fabricado por Graco y que lleva su nombre, está exento de defectos de material y de mano de obra en la fecha de venta por parte de un distribuidor autorizado Graco al cliente original. Por un período de doce meses desde la fecha de venta, Graco reparará...
