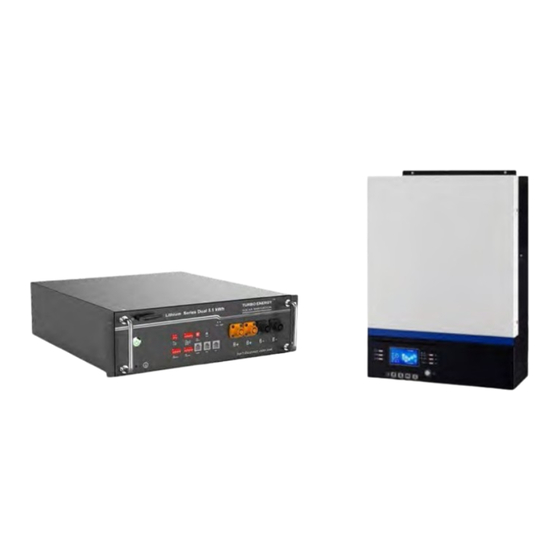

- Página 1 GUÍA RÁPIDA DE INSTALACIÓN Lithium Series Dual 48V 5.1kWh Inversor Voltronic...
- Página 2 Configuración del Inversor Voltronic VMIII En el menú del Inversor es necesario cambiar el parámetro 5 a la configuración LIB. 2. Encendido y apagado de la batería Para encender la batería, presione el botón de encendido durante unos segundos. El BMS se iniciará...
- Página 3 3. Configuración Lithium Series Dual 48V 5.1 kWh Cada módulo tiene 5 interruptores DIP (SW1, SW2, SW3, SW4 y SW5) que se configurarán de manera diferente según los requisitos del sistema, la conexión de la batería y el inversor. SW1 es para el protocolo de comunicación con el inversor. Si se utiliza el protocolo 485, 3 y 4 deben estar en ON.
- Página 4 3.1. DIPS PARA CONEXIÓN EN PARALELO SW2 y SW3 son para la comunicación entre baterías. Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Primary Sub1 Sub2 Primary Sub1 Sub2 Sub3...
- Página 5 Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Primary Sub1 Sub2 Sub3 Sub4 Sub5...
- Página 6 Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Sub5 Sub6...
- Página 7 Número de baterías Grupo Conexión en paralelo Address Set conectadas Primary Sub1 Sub2 Sub3 Sub4 Sub5 Sub6 Sub7 Asegúrese de que el interruptor DIP SW2 esté seleccionado correctamente. Si la batería está conectada en modo paralelo, pero el DIP8 está en la posición ON, puede ocurrir un fallo grave y peligroso.
- Página 8 4. Configuración cableado El cable necesario para hacer la conexión es Para la conexión entre el inversor y la batería, el RJ45. Se trata de un cable compuesto por se conectará el cable RJ45 al puerto ‘’Inverter’’ 8 cables más pequeños cada uno con una de la batería, y al puerto CAN del inversor configuración de color diferente.
