Fecha de efectividad: Junio 18, 2019
M
d
P
ANUAL
EL
ROPIETARIO
POLIPASTOS/TECLE DE
PALANCA DE CADENA
OPERADO CON PALANCA
SERIE LB

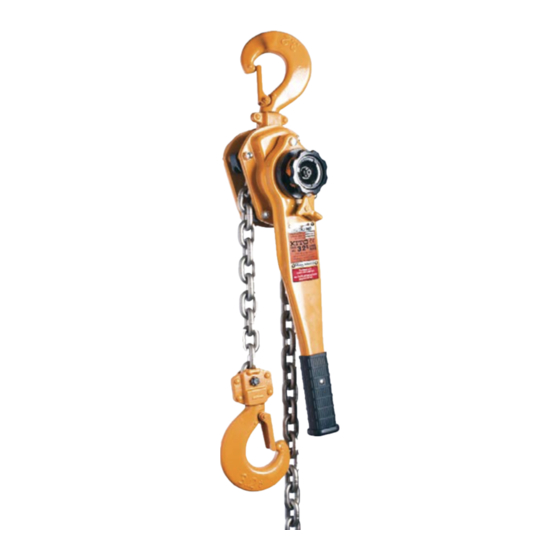

MODELO L5
Capacidad de 0.8 a 9 toneladas
Código, lote y número de serie
ADVERTENCIA
Este equipo no debe ser instalado, operado ni debe recibir
mantenimiento por ninguna persona que no haya leído y entendido
las indicaciones descritas en este manual. El no leer y cumplir con
las indicaciones descritas en este manual puede ocasionar serias
lesiones corporales o la muerte y/o daños materiales.

Publicidad

Tabla de contenido
loading

Manuales relacionados para KITO L5

Resumen de contenidos para KITO L5

  • Página 1 ROPIETARIO POLIPASTOS/TECLE DE PALANCA DE CADENA OPERADO CON PALANCA SERIE LB MODELO L5 Capacidad de 0.8 a 9 toneladas Código, lote y número de serie ADVERTENCIA Este equipo no debe ser instalado, operado ni debe recibir mantenimiento por ninguna persona que no haya leído y entendido las indicaciones descritas en este manual.

  • Página 2: Tabla De Contenido

    Contenido Sección Número de página Información Importante y Advertencias ..................4 Términos y Resumen Etiquetas de Advertencia Información Técnica ........................7 Especificaciones Dimensiones Equipo Opcional Procedimientos Previos a la Operación ..................12 Cadena Puntos de Conexión Montaje del Polipasto/tecle de palanca Verificaciones Previas a la Operación y Operación de Prueba Operación ............................14 Introducción Lo Que Se Debe y No Se Debe Hacer en la Operación...
  • Página 3 Sección Número de página Mantenimiento y Manipulación ....................34 Lubricación Desmontaje, Montaje y Ajuste Desmontaje del Polipasto/tecle de palanca Conjunto del Polipasto/tecle de palanca Encadenado 6.66 Almacenamiento 6.77 Instalación al Aire Libre Localización, Diagnóstico y Corrección de Problemas ...............48 Garantía ............................53 Lista de Partes ..........................55...

  • Página 4: Información Importante Y Advertencias

    Use solo piezas de repuesto autorizadas por KITO en la reparación y mantenimiento de este polipasto/tecle de palanca.
  • Página 5 Si el propietario/usuario del polipasto/tecle de palanca requiere información adicional, o si cualquier información de este manual no es suficientemente clara, llame a KITO o al distribuidor del polipasto/tecle de palanca. No instale, inspeccione, pruebe, mantenga u opere este polipasto/tecle de palanca a menos que esta información esté...

  • Página 6: Etiquetas De Advertencia

    Etiquetas de Advertencia La etiqueta de advertencia ilustrada a continuación en la Figura 1-1 se proporciona con cada polipasto/ tecle de palanca embarcado de fábrica. Si la etiqueta no está sujeta del lado sin carga de la cadena de carga de su polipasto/tecle de palanca, pida una a su distribuidor e instálela. Lea y obedezca todas las advertencias sujetas a su polipasto/tecle de palanca.

  • Página 7: Información Técnica

    2.0 Información Técnica Especificaciones 2.1.1 Código del producto Tipo: Código de capacidad: LB = Polipasto/tecle de palanca de palanca LB LB w/SC = Polipastos/tecle de palanca de palanca LB con Embrague deslizante 2.1.2 Condiciones de operación y medio ambiente Rango de temperatura: -40° a +60°C (-40° a +140°F) Humedad: 100% o menor (No es un dispositivo que puede usarse bajo el agua) Tabla 2-1 Especificaciones del Polipasto/tecle de palanca...

  • Página 8: Dimensiones

    Dimensiones Tabla 2-2 Dimensiones del Polipasto/tecle de palanca Código Espacio mínimo Capacidad (Ton) (mm) (mm) (mm) (mm) (mm) (mm) (mm) producto LB008 23.5 40.5 (366) LB010 LB016 38.5 (366) LB020 44.5 36.5 LB032 45.5 LB063 (429) LB090 72.5 *Las dimensiones entre paréntesis son para los polipastos/tecle de palanca con el manejo opcional de advertencia del límite de carga.

  • Página 9: Equipo Opcional

    Tabla 2-3 Dimensiones del gancho* T = Gancho superior B = Gancho inferior Unidades = milímetros Código Capacidad Gancho (Ton) producto LB008 T & B LB010 T & B LB016 T & B LB020 T & B LB032 T & B LB063 T &...

  • Página 10: Ganchos Con Cerrojo De Seguridad

    La longitud de la cadena del dispositivo de extensión estándar es de 457 milímetros (18 pulgadas), bajo pedido puede entregarse en otras medidas. La cadena del dispositivo de extensión es del mismo tamaño y grado que la cadena KITO, tal como se usa en el polipasto/tecle de palanca.

  • Página 11: Ganchos De Inspección

    El gancho de inspección usa el juego de gancho KITO estándar y se monta con sujetadores de bloqueo de alta resistencia en vez de usar remaches. Los ganchos de inspección están disponibles en las versiones superior e inferior.

  • Página 12: Procedimientos Previos A La Operación

    Cadena de carga torcida - modelo de 6.3 toneladas de doble caída ¡No haga esto¡ Figura 3-2 Cadena y gancho volteados - modelo de 6.3 toneladas de doble caída PRECAUCIÓN 3.1.3 La cadena del Modelo L4 y el Modelo L5 no es intercambiable.

  • Página 13: Puntos De Conexión

    Puntos de Conexión ADVERTENCIA 3.2.1 Antes de conectar el polipasto/tecle de palanca asegúrese de que los puntos de conexión, los componentes de suspensión y su estructura de soporte sean las adecuadas para sostener el polipasto/tecle de palanca y su carga. Es necesario consultar a un profesional que esté capacitado para evaluar la adecuada ubicación de la suspensión y su estructura de soporte.

  • Página 14: Operación

    4.0 Operación Introducción PELIGRO NO CAMINE BAJO UNA CARGA SUSPENDIDA ADVERTENCIA SE DEBE EXIGIR QUE LOS OPERADORES DEL POLIPASTO/TECLE DE PALANCA LEAN LA SECCIÓN DE OPERACIÓN DE ESTE MANUAL, LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL, LAS ETIQUETAS DE INSTRUCCIÓN Y ADVERTENCIA DEL POLIPASTO/TECLE DE PALANCA O EL SISTEMA DE ELEVACIÓN, Y LAS SECCIONES DE OPERACIÓN DEL ANSI/ASME B30.21 Y ANSI/ASME B30.10.

  • Página 15: Lo Que Se Debe Y No Se Debe Hacer En La Operación

    La operación de un polipasto/tecle de palanca involucra algo más que activar los controles del polipasto/tecle de palanca. De acuerdo a las normas ANSI/ASME B30, el uso de un polipasto/tecle de palanca está sujeto a ciertos peligros que no se pueden mitigar con características de diseño, sino sólo con el ejercicio de la inteligencia, cuidado, sentido común y experiencia para prever los efectos y resultados de la activación de los controles del polipasto/tecle de palanca.
  • Página 16 PRECAUCIÓN La operación incorrecta del polipasto/tecle de palanca puede crear situaciones lesiones potencialmente peligrosas que, de no evitarse, pueden ocasionar moderadas menores o o, daños a las instalaciones. Para evitar esas situaciones potencialmente peligrosas EL OPERADOR DEBE: • Mantenerse parado firmemente o asegurarse de •...

  • Página 17: Funcionamiento Del Polipasto/Tecle De Palanca

    Funcionamiento del Polipasto/tecle de palanca 4.3.1 Principio de la cadena libre El encadenamiento libre permite que la cadena de carga se mueva libremente debido a que el freno se libera bajo condiciones sin carga. Al jalar la perilla libre se acciona el resorte interno para liberar el freno mecánico, lo cual permite que pueda extraerse la cadena de carga en cualquier dirección hasta la longitud deseada.

  • Página 18: Opción De Manejo De La Advertencia Del Límite De Carga (Llwh)

    4.3.3 Funcionamiento de ascenso y descenso - La operación de la palanca con el selector colocado en la posición de elevación “ARRIBA” o descenso “ABAJO”, el polipasto/tecle de palanca funciona como sigue: Coloque el selector en la dirección del movimiento de carga deseado y accione el trinquete de la palanca hacia el frente y atrás.

  • Página 19: Funcionamiento Del Manejo De La Advertencia Del Límite De Carga

    Manejo de la advertencia del límite de carga Opción de Embrague Deslizante 4.5.1 Operación del embrague deslizante El polipasto/tecle de palanca de palanca L5 con Embrague deslizante se identifica como se muestra en la Figura 4-3. El polipasto/tecle de palanca de palanca L5 con Embrague deslizante está diseñado y fabricado para advertirle al operador que hay una sobrecarga peligrosa, al mismo tiempo que previene el daño en el polipasto/tecle de palanca.

  • Página 20: Precauciones Para La Operación Del Embrague Deslizante

    Figura 4-3 Etiqueta de identificación del Embrague deslizante. Si se activa el Embrague deslizante, detenga de inmediato la operación de elevación y asegúrese de que el polipasto/tecle de palanca de palanca se encuentre en un estado sin carga. Siga las instrucciones del Manual del operador para hacer funcionar el polipasto/tecle de palanca de palanca de modo normal.

  • Página 21: Inspección

    5.0 Inspección General 5.1.1 El procedimiento de inspección aquí incluido está basado en la ANSI/ASME B30.21. Las definiciones siguientes son de la ANSI/ASME B30.21 y se relacionan con el procedimiento de inspección siguiente.  Competencia del personal – las personas que desempeñen las funciones identificadas en este volumen deben cumplir con los criterios de calificación aplicables establecidos en este volumen y deben, a través de educación, capacitación, experiencia, habilidades y aptitud física, según sea necesario, ser competentes y capaces de desempeñar las funciones según lo determine el empleador o el representante...

  • Página 22: Inspección Previa A La Operación

    Inspección previa a la operación Se deben realizar Inspecciones visuales antes del primer uso de cada turno; no se requieren registros. 5.3.1 Tabla 5‐1  Inspección previa a la operación  Todos los mecanismos de operación funcional para ver si funcionan apropiadamente, que se encuentren ajustados de manera adecuada, que no haya ajustes equivocados o ruidos extraños. Los ganchos y cerrojos de acuerdo a la ANSI/ASME B30.10, Inspección frecuente (párr. 10‐ 1.10.3 y 10‐2.10.3.  Cadena de carga de acuerdo con la Sección 5.7  Restricción de sobrecarrera para una correcta sujeción.  Cuerpo del polipasto/tecle y palanca para detectar deformación, grietas y/u otros daños.  Soporte del polipasto/tecle o trole, si se usan, para detectar daños Inspección frecuente 5.4.1 Las inspecciones FRECUENTES se deben efectuar de acuerdo con la...

  • Página 23: Polipastos/Tecle Usados Ocasionalmente

    Tabla 5-3 Inspección periódica Requerimientos de la Inspección frecuente.  Inspección periódica (párr. 10‐1.10.4 y 10‐ Los ganchos y cerrojos de acuerdo a la ANSI/ASME B30.10, 2.10.4. Evidencia de pernos, tuercas o remaches flojos. Evidencia de partes desgastadas, corroídas, agrietadas o distorsionadas tales como los bloques de carga, el alojamiento de la suspensión, sujeciones de la cadena, horquillas, yugos, pernos de la suspensión, flechas, engranes, rodamientos, pasadores, rodillos, así...
  • Página 24 Tabla 5-4 Métodos y criterios de inspección del polipasto/tecle Artículo Método Criterio Acción Mecanismos de Visual, Los mecanismos deben estar correctamente ajustados y no Repare o reemplace funcionamiento auditivo deben producir ruidos extraños cuando operan. Los como se requiera. operativo. componentes no deben estar deformados, marcados o mostrar un desgaste excesivo.
  • Página 25 Tabla 5-4 Métodos y criterios de inspección del polipasto Artículo Método Criterio Acción Ganchos - Giratorio Las partes y superficies de los rodamientos no deben Limpie/lubrique, o Visual, mostrar desgaste significativo, y deben estar libres de reemplace como se funcionamiento basura, suciedad o deformaciones.
  • Página 26 Tabla 5-4 Métodos y criterios de inspección del polipasto/tecle Acción Acción Acción Acción Pasador de la Visual, medición El pasador debe estar libre de marcas o deformación Reemplace. cadena - significativa. La dimensión “d” no debe ser menor que Deformación el valor de desecho mostrado en la Tabla 5-15.
  • Página 27 Guía de la cadena Dispositivo desforrador Eslabón de tope de la cadena Figura 5-2 Otros componentes Disco de fricción Buje Resorte del trinquete Rosca Trinquete hembra Disco del trinquete Placa de fricción Figura 5-3 Componentes del sistema de frenos...
  • Página 28 Tabla 5-5 Dimensiones del desgaste de la placa de fricción Exterior Interior Grosor pulg (mm) Código del producto Estándar Desecho Todos 0.14 (3.5) 0.12 (3.0) Tabla 5-6 Dimensiones del desgaste del buje del freno Dimensión “A” pulg (mm) Código del producto Estándar Desecho Todos...

  • Página 29: Resorte Del Trinquete De Selección

    Caja de engranes Engrane #2 Pasador superior Polea de carga separada y engrane de carga para una capacidad de 2 toneladas o más Resorte del freno Piñón Polea de carga Resorte de la cadena libre Trinquete de selección Flecha del resorte Resorte del trinquete de selección Palanca...
  • Página 30 Tabla 5-9 Dimensiones del resorte del freno de izaje Dimensión “A” Dimensión “L” (grados) Código del producto pulg (mm) Estándar Desecho LB008, LB010, 30° 45° Sin embrague LB016, LB020 1.18 (30) deslizante LB032, LB063, LB090 25° 40° LB008, LB010, 1.18 (30) 30°...
  • Página 31 Tabla 5-11 Medidas del gancho superior e inferior “k” medida cuando nuevo: Superior: Inferior: Dimensión “u” Dimensión “t” Dimensión “k” pulg (mm) pulg (mm) Código del producto nominal* pulg (mm) Estándar Desecho Estándar Desecho LB008 1.73 (44) 0.77 (19.6) 0.73 (18.6) 0.55 (14.0) 0.52 (13.3) LB010...
  • Página 32 Tabla 5-12 Dimensiones del desgaste del pasador superior del cuerpo Dimensión “d” pulg (mm) Código del producto Estándar Desecho LB008, LB010 0.47 (12) 0.45 (11.4) LB016 LB020 0.55 (14) 0.52 (13.3) LB032, LB063, 0.63 (16) 0.60 (15.2) LB090 Tabla 5-13 Dimensiones del orificio del pasador de la cadena y del desgaste del orificio del pasador superior Diámetro del agujero (d)
  • Página 33 Tabla 5-14 Dimensiones de desgaste de la cadena P = 5 eslabones Dimensión “P” Dimensión “d” pulg (mm) pulg (mm) Código del producto Estándar Desecho Estándar Desecho LB008, LB010 3.11 (79.0) 3.20 (81.3) 0.22 (5.6) 0.20 (5.1) LB016 3.94 (100.0) 4.05 (102.9) 0.28 (7.1) 0.25 (6.4)

  • Página 34: Mantenimiento Y Manipulación

     PRECAUCIÓN La cadena del modelo L4 y el modelo L5 no es intercambiable.  Para prolongar la vida del equipo, s e d e b e l u b r i c a r l a cadena de carga.

  • Página 35: Desmontaje Del Polipasto/Tecle De Palanca

    6.2.2 Herramientas - Se requieren las siguientes herramientas para el montaje y desmontaje del polipasto/ tecle de palanca. Tabla 6-1 Herramientas requeridas para el desmontaje del polipasto/tecle de palanca Herramienta Operación Pinzas para el anillo de fijación Abertura de un anillo de fijación Llaves de conector: 12, 14 mm Tuercas ranuradas Tornillos con cabeza de...

  • Página 36: Cadena De Carga

    6.3.5 Cadena de carga Retire el bastidor B (12), la guía de la cadena (20) y el dispositivo desforrador (21). Retire la cadena de carga (52) y la polea de carga (19). Para los polipastos/tecle de palanca LB008 y LB032 retire la chaveta (9), la tuerca ranurada (8) y el pasador de la cadena (7) del conjunto del gancho inferior (4), además de retirar la cadena de carga (52).

  • Página 37: Retén De La Palanca

    Instale el conjunto de la palanca (37) en el conjunto de la cubierta del freno (29) y asegúrelo con el tornillo de cabeza hexagonal (42) y las tuercas de la brida (30). Figura 6-2 Conjunto de la palanca 6.4.3 Retén de la palanca PRECAUCIÓN Lea TODAS las instrucciones siguientes ANTES de aplicar el pegamento.

  • Página 38: Conjunto De La Cadena Y La Polea De Carga

    6.4.4 Conjunto de la cadena y la polea de carga Para los polipastos/tecle de palanca LB008 y LB032 una el conjunto del gancho inferior (4) en la cadena de carga (52) con la tuerca ranurada (8) y la chaveta (7). Para los polipastos/tecle de palanca LB063 y LB090 aplique grasa (G1) a la superficie del rodamiento del conjunto de la flecha (17) y a la polea libre (16) (17).
  • Página 39 Aplique grasa (G3) a la parte con rodamiento del bastidor B (12). Consulte la Figura 6-7. Instale el bastidor B (12) sobre los pernos de sujeción del bastidor A (10). Asegúrese de que queden alineadas las partes planas superiores de ambos bastidores. Parte superior del bastidor: Plana Figura 6-7...
  • Página 40 Flecha Flecha Marca '0' Figura 6-9 Engranes Aplique grasa (G1) al piñón (16), el engrane #2 (17) y el engrane de carga (18). Consulte la Tabla 6-2 para conocer las cantidad de grasa correcta. Tabla 6-2 Cantidad de grasa que debe aplicarse a los engranes conforme al código del polipasto/tecle de palanca Código del Polipasto/tecle Grasa (valor aproximado)

  • Página 41: Palanca Y Cuerpo Del Polipasto/Tecle De Palanca

    Mientras sostiene los dos trinquetes (22) hacia fuera, instale el disco de fricción (25), la placa de fricción (26), el buje (28), el disco del trinquete (27) y la placa de fricción (26) de manera apropiada y en orden indicado. Consulte la Figura 6-11.

  • Página 42: Perilla De La Cadena Libre

    Aplique una capa ligera de grasa (G3) en el lado de la guía de la leva (44). Centro del reborde de la guía de la leva Alineado del reborde de la Centro del reborde del guía de la leva, ligeramente roscado hembra hacia la derecha Reborde del roscado hembra...
  • Página 43 Ajuste el extremo opuesto del resorte del freno (43) próximo al reborde del roscado hembra. Consulte Figura 6-14. Reborde en el roscado hembra Figura 6-14 Conjunto de la perilla de la cadena libre y roscado hembra Mientras se sostiene con firmeza la cadena de carga del lado del gancho para evitar que gire la polea de carga (19), de vuelta al conjunto de la perilla de la cadena libre (45) 120°...
  • Página 44 Enganche el extremo que se proyecta hacia fuera del resorte de la cadena libre (47) sobre la ranura de la parte posterior del sujetador del resorte (48) y enganche el otro extremo (que se proyecta hacia dentro) del resorte sobre la ranura del conjunto de la perilla de la cadena libre (45).

  • Página 45: Encadenado

    Figura 6-17 Perilla de la cadena libre y sujetador de resorte 6.4.10 Revisiones previas a la operación Asegúrese de que todas las tuercas, pernos y chavetas se encuentren sujetadas suficientemente. Asegúrese de que todos los componentes se hayan instalado correctamente.  ...
  • Página 46 6.5.6 Cuelgue el polipasto de un aparejo adecuado y siga alimentando a cadena hasta que salga por la parte inferior del polipasto/tecle. Asegúrese de que la cadena atraviese ambas guías de cadenas (que no pase por encima). Consulte la Figura 6-20. Figura 6-19 Figura 6-20 6.5.7...

  • Página 47: Almacenamiento

    Figura 6-21 Figura 6-22 6.5.11.4 Instale el pasador de la cadena, la tuerca entallada y el pasador dividido. Almacenamiento 6.6.1 El lugar de almacenamiento debe estar limpio y seco. 6.6.2 El polipasto/tecle debe estar limpio y seco. La cadena de carga y el resto de las partes metálicas expuestas deben encontrarse perfectamente lubricadas.

  • Página 48: Localización, Diagnóstico Y Corrección De Problemas

    7.0 Localización, Diagnóstico y Corrección de Problemas ADVERTENCIA Lea y cumpla con las instrucciones de este manual y use el polipasto/tecle de palanca de modo apropiado. Una inspección crítica incluye la revisión de los sonidos provenientes del polipasto/tecle de palanca durante su funcionamiento.
  • Página 49 Tabla 7-1 Guía de localización, diagnóstico y corrección de problemas Síntoma Causa Remedio Vuelva a ensamblar los engranes de manera adecuada y asegúrese de que la operación sea uniforme antes de volver a usar el polipasto/ tecle de palanca. PRECAUCIÓN Asegúrese de que las El polipasto/tecle de marcas ‘0’...

  • Página 50: Disco De Fricción

    Tabla 7-1 Guía de localización, diagnóstico y corrección de problemas Síntoma Causa Remedio Mal ensamblado del resorte del freno Vuelva a ensamblar de modo apropiado. El ángulo de fijación del resorte es insuficiente PRECAUCIÓN Gire la perilla de la y provocará un frenado defectuoso. cadena libre 120°...
  • Página 51 Tabla 7-1 Guía de localización, diagnóstico y corrección de problemas Síntoma Causa Remedio Hay un objeto extraño entre las superficies Retire el objeto y limpie las superficies. de fricción. Cambie la superficie de fricción si se ha marcado. Se ha provocado un deslizamiento del Cambie la parte oxidada y realice el freno debido a una oxidación significativa mantenimiento del polipasto/tecle de...
  • Página 52 Tabla 7-1 Guía de localización, diagnóstico y corrección de problemas Síntoma Causa Remedio La cadena de carga se ha tensado Jale la cadena de carga con menos fuerza excesivamente y se ha enganchado el freno. El polipasto/tecle de Mal ensamblado del resorte de la cadena Consulte los síntomas de “El polipasto/tecle palanca no libera la libre...

  • Página 53: Garantía

    8.0 Garantía Explicación y Términos de la Garantía. Todos los productos vendidos por Harrington Hoists, Inc. están garantizados de estar libres de defectos en material y mano de obra desde la fecha de embarque por parte de Harrington durante los siguientes periodos: 1 año –...

  • Página 54: Esta Página Se Ha Dejado En Blanco Intencionalmente

    Esta página se ha dejado en blanco intencionalmente...

  • Página 55: Lista De Partes

    9.0 Lista de Partes Cuando se pidan partes, por favor proporcione el número de código del polipasto/tecle de palanca, el número de lote y el número de serie ubicado en la placa de identificación del polipasto/tecle de palanca (Consulte la Figura 9-1 que se muestra a continuación).
  • Página 56 Partes para los Modelos con Capacidades de 0.8 a 3.2 Toneladas 9.1Partes para los Modelos con Capacidades de 0.8 a 3.2 Toneladas PRECAUCIÓN LA CADENA DEL MODELO L4 Y L5 NO ES INTERCAMBIABLE. Figura 9-3 Partes para los modelos con capacidades de 0.8 a 3.2 toneladas...

  • Página 57: Partes Para Los Modelos Con Capacidades De 0.8 A 3.2 Toneladas

    Partes para los Modelos con Capacidades de 0.8 a 3.2 Toneladas Partes Figura No. Nombre 0.8 tonelada 1 tonelada 1.6 toneladas 2 toneladas 3.2 toneladas polipast Juego del gancho L5BA0081001 L5BU0101001 L5BA0161001 L5BU0201001 L5BA0321001 Conjunto del cerrojo L5BA0081071 L5BA0101071 L5BA0161071 L5BA0251071 L5BA0321071 Pasador superior...

  • Página 58: Partes Adicionales Para Los Modelos Con Capacidades De 6.3 Y 9 Toneladas

    Partes Adicionales para los Modelos con Capacidades de 6.3 y 9 Toneladas 9.2Partes Adicionales para los Modelos con Capacidades de 6.3 y 9 Toneladas PRECAUCIÓN LA CADENA DEL MODELO L4 Y L5 NO ES INTERCAMBIABLE. Figura 9-4 Partes para los modelos con capacidades de 6.3 y 9 toneladas...

  • Página 59: Partes Opcionales

    Partes Opcionales 9.3Partes Opcionales Figura 9-5 Manejo de la advertencia del límite de carga Manejo de la Advertencia del Límite de Carga Partes Figura Nombre polipasto 0.8 tonelada 1 tonelada 1.6 toneladas 2 toneladas 3.2 toneladas 6.3 toneladas 9 toneladas /tecle de palanca Y3SG008-...
  • Página 60 Partes Opcionales GANCHO BULLARD SUPERIOR GANCHO SHUR-LOC SUPERIOR GANCHO DE INSPECCIÓN SUPERIOR ® ® GANCHO BULLARD INFERIOR GANCHO DE INSPECCIÓN INFERIOR GANCHO SHUR-LOC INFERIOR ® ® ® ® Figura 9-6 Ganchos Bullard , Shur-Loc y de inspección ® Ganchos Bullard Partes Figura Nombre...
  • Página 61 Partes Opcionales ® Ganchos Shur-Loc Partes Figura Nombre polipasto 0.8 tonelada 1 tonelada 1.6 toneladas 2 toneladas 3.2 toneladas /tecle de palanca Juego completo del gancho superior 6030004 6030005 6030006 6030007 ® Shur-Loc Conjunto del gancho 60141 60143 60723 60147 ®...
  • Página 62 Partes Opcionales Figura 9-7 Ganchos de astillero Ganchos Astillero Partes Figura por polipasto/ Nombre 1.6 toneladas 3.2 toneladas tecle de palanca Juego completo del gancho 7034401 7034403 superior L5B20161001 L5B20321001 Conjunto del gancho superior Conjunto del cerrojo L5BZ0151071 L5BZ0301071 Etiqueta de advertencia WTAG6* Juego completo del gancho inferior 7034402...

  • Página 63: Dispositivo De Extensión Del Gancho Superior

    Partes Opcionales Figura 9-8 Dispositivo de extensión del gancho superior Dispositivo de Extensión del Gancho Superior Partes Figura Nombre polipasto/ 0.8 tonelada 1 tonelada 1.6 toneladas 2 toneladas 3.2 toneladas tecle de palanca Dispositivo de extensión 6073007 6073008 6073009 6073010 6073011 del gancho superior Conjunto del gancho...
  • Página 64 Partes Opcionales Figura 9-9 Embrague deslizante. Embrague deslizante Partes por Capacidad (Ton) Figura Nombre de la parte polipasto/tecle Número de palanca Embrague de Fricción L5FA0085301 L5FA0325301 Espaciador L5FA0089310 L5FA0329310 Trinquete de L4218008 L4218015 selección Flecha del resorte L4222008 L4222015 Resorte del trinquete L4223008 L4223015 de selección...
  • Página 65 NOTAS...
  • Página 66 NOTAS...
  • Página 67 NOTAS...
  • Página 68 Harrington Hoists, Inc., DBA Kito Americas, Inc 401 West End Ave, Manheim, PA 17545 Phone: 00-1-717-665-2000 L5LBOM-SPN-KA...
