24SCA4, 24SCA5

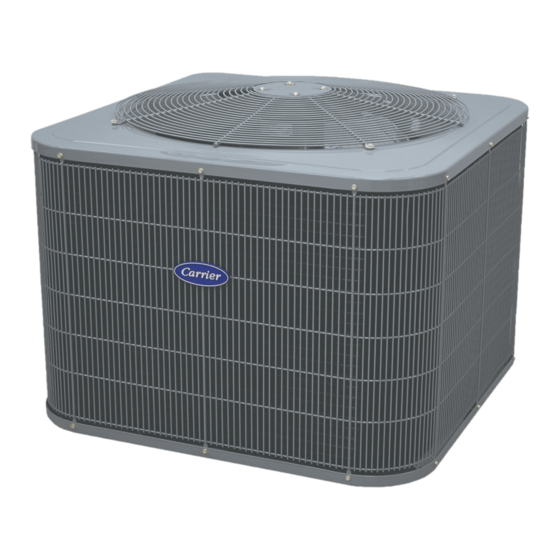

Aire acondicionado serie ComfortLegacy™
con refrigerante Puron®
De 1,5 a 5 toneladas nominales
NOTA: Lea todo el manual de instrucciones antes de comenzar la instalación.
CONSIDERACIONES DE SEGURIDAD
IMPORTANTE: Este aparato solo debe ser instalado por personal
calificado por la EPA que cuente con la certificación adecuada. Este aparato
no debe ser utilizado por personas (incluidos niños) con capacidades
físicas, sensoriales o mentales reducidas ni con falta de experiencia y
conocimientos, a menos que una persona responsable de su seguridad los
supervise o les entregue instrucciones sobre el uso del aparato.
La instalación, el ajuste, la alteración, el servicio, el mantenimiento o el
uso inadecuados pueden provocar explosión, incendio, descarga
eléctrica u otras condiciones que pueden causar la muerte, lesiones o
daños a la propiedad. Consulte a un instalador calificado, una agencia de
servicio o su distribuidor o sucursal para recibir información o ayuda. El
instalador calificado o la agencia deben utilizar kits o accesorios
autorizados por la fábrica cuando modifiquen este producto. Consulte las
instrucciones específicas que vienen con los juegos o accesorios cuando
esté listo para iniciar la instalación.
Respete todos los códigos de seguridad. Póngase gafas de seguridad,
ropa protectora y guantes de trabajo. Utilice un paño de enfriamiento
para las operaciones de soldadura. Tenga un extintor a mano. Lea
atentamente estas instrucciones y respete todas las advertencias o
precauciones incluidas en el texto y adjuntas a la unidad. Consulte los
códigos de construcción locales y las ediciones más recientes del Código
Eléctrico Nacional (NEC) o NFPA 70. En Canadá, consulte las ediciones
más recientes del Código Eléctrico Canadiense, CSA 22.1.
Reconozca la información de seguridad. Este es el símbolo de alerta de
seguridad
. Si este símbolo se encuentra en la unidad o en las
instrucciones o manuales, significa que existe el riesgo de sufrir lesiones.
Comprenda las palabras de atención PELIGRO, ADVERTENCIA y
PRECAUCIÓN. Estas palabras se utilizan con el símbolo de alerta de
seguridad. PELIGRO identifica los riesgos más peligrosos que
provocarán lesiones personales graves o la muerte. ADVERTENCIA se
refiere a peligros que podrían causar lesiones personales o incluso la
muerte. PRECAUCIÓN se utiliza para identificar prácticas no seguras
que pueden causar lesiones personales menores o daños al producto o la
propiedad. NOTA se utiliza para destacar sugerencias que mejorarán la
instalación, la confiabilidad o la operación.
ADVERTENCIA
!
PELIGRO DE DESCARGA ELÉCTRICA
Si no respeta esta advertencia, podría sufrir lesiones personales o
incluso la muerte.
Antes de instalar, modificar o mantener el sistema, el interruptor de
desconexión eléctrico principal debe estar en la posición OFF (apagado).
Es posible que haya más de un interruptor de desconexión. Bloquee los
disyuntores y márquelos con una etiqueta de advertencia apropiada.
ADVERTENCIA
!
PELIGRO DE EXPLOSIÓN
Si no respeta esta advertencia, podría sufrir lesiones
personales o incluso la muerte.
Nunca utilice aire ni gases que contengan oxígeno para
probar la existencia de fugas o con compresores de
refrigerante en funcionamiento. Nunca permita que la
presión de succión del compresor funcione al vacío con
las válvulas de servicio cerradas. Consulte el manual de
servicio para obtener instrucciones de vaciado.
Instrucciones de instalación
GENERAL
NOTA: En algunos casos, se ha detectado ruido en el área habitacional,
que proviene de pulsaciones de gas causadas por la instalación incorrecta
del equipo.
1. Esta unidad está diseñada para instalarse en un lugar que se
encuentre hasta 10 000 pies (3000 metros) sobre el nivel del mar.
2. Ubique la unidad lejos de ventanas, patios, terrazas, etc., donde el
ruido pueda molestar al cliente.
3. Asegúrese de que el diámetro de las tuberías de vapor y líquido sea
adecuado para la capacidad de la unidad.
4. Ubique la unidad lejos de ventanas, patios, terrazas, etc., donde el
ruido pueda molestar al cliente.
5. Deje algo de espacio entre la estructura y la unidad para absorber la
vibración.
6. Al tender los tubos de refrigerante a través de la pared, selle la
abertura con RTV u otro tipo de masilla de silicona flexible.
(Consulte la
Fig.
1).
7. Evite el contacto directo de las tuberías con cañerías de agua,
conductos, vigas de pisos, travesaños de la pared, pisos y muros.
8. No suspenda las tuberías de refrigerante en vigas ni travesaños con
un cable o correa rígidos, en contacto directo con las tuberías
(consulte la
Fig.
1).
9. Asegúrese de que el aislamiento de la tubería sea flexible y rodee
por completo la tubería de vapor.
10. Si es necesario, use correas para colgar, que son de 1 pulgada
(25 mm) de ancho y se adaptan a la forma del aislamiento de la
tubería. (Consulte la
Fig.
11. Aísle las correas para colgar del aislamiento usando fundas
metálicas dobladas para adaptarse a la forma del aislamiento.
12. Se deben tomar medidas para la expansión y contracción de series
largas de tuberías.
13. Las tuberías y los accesorios se deben proteger en la medida de lo
posible contra efectos ambientales adversos. Por ejemplo, la
acumulación de suciedad y residuos.
14. Se deben instalar tuberías para reducir la probabilidad de que el
impacto hidráulico dañe el sistema.
15. Se deben utilizar tuberías y componentes certificados para
protegerlos contra la corrosión.
16. Los elementos con tuberías flexibles se deben proteger contra daños
mecánicos, tensión excesiva por torsión u otras fuerzas. Se deben
revisar anualmente para detectar daños mecánicos.
17. El material de las tuberías, el enrutamiento y la instalación deben
incluir protección contra daños físicos en el funcionamiento y el
servicio, y cumplir con los códigos y las normas nacionales y
locales del sitio de instalación.
18. Se deben tomar precauciones para evitar vibraciones o pulsaciones
excesivas cuando se instalen las tuberías de refrigerante.
1).
