Mando Bidireccional Inalámbrico CodeSecure™
1. INTRODUCC C C C I I I I Ó Ó Ó Ó N N N N 1. INTRODUC
1. INTRODUC 1. INTRODUC
1.1 Descripción
La unidad MCT-237 es un pulsador bidireccional miniatura de 6
botones CodeSecure™, diseñado para su uso con el sistema
PowerMax Pro. El dispositivo permite diferentes modos de
Armado/Desarmado del sistema, así como la verificación de su
estado.
Un máximo de ocho unidades
memorizadas en el panel PowerMax Pro. La alimentación se
proporciona mediante una batería interna alcalína de 1.5 V. Cada
mando se suministra con una pequeña anilla portallaves
La transmisión se inicia al pulsar cualquiera de los 6 botones.
Cada botón envía su señalización CodeSecure™ digital que será
reconocida por la unidad PowerMax Pro, además un código
especial de 4-bits es asociado a cada botón de función.
La secuencia CodeSecure de código rodante, impide que pueda
ser reproducida "code grabbing" lo que constituye un grado de
seguridad adicional
Las principales características del MCT-237 son:
• Status, Memoria de Alarma, e indicación de cualquier fallo en el
sistema PowerMax Pro.
• Señalización mediante iconos en el display LCD.
• Activación de retro-iluminación del LCD.
• Señalizaciones audibles en el micro-altavoz ante diferentes
comandos.
• Batería Alcalina de 1.5 Volt.
1.2 LCD / Iconos
La siguiente tabla muestra el significado de los ocho iconos
representados en el display LCD.
Icon Definition
Luce con el ARMADO PARCIAL
Luce con el ARMADO TOTAL
Luce con el sistema DESARMADO
Particiones: No disponible en esta versión
2. 2. 2. 2. ESPECIFICACIONES ESPECIFICACIONES
ESPECIFICACIONES ESPECIFICACIONES
315, 433.92,
Frecuencia (MHz):
acuerdo a los requerimientos locales.
Modulación: ASK (ON-OFF keying)
Codificación: CodeSecure
Batería: 1.5 V AAA alcalina, tipo GP o equivalente
Corriente Consumo: 85 mA en transmisión
Vida de la batería: 2 años (para un uso normal)
Nota: Si la batería estuviera descargada, la unidad enviará la señal
de baja batería al panel.
3. 3. 3. 3. PRUEBAS Y MANTENIMIENTO PRUEBAS Y MANTENIMIENTO PRUEBAS Y MANTENIMIENTO PRUEBAS Y MANTENIMIENTO
3.1 Probando una nueva unidad
La unidad se suministra con la batería instalada, por tanto está
lista para su verificación y uso.
IMPORTANTE! Antes de verificar su uso, compruebe que
ha sido memorizado en el Panel PowerMax Pro,
secciones de manual de usuario y/o instalador.
A. Sitúese próximo al panel y pulse el icono marcado con un
candado cerrado.
D-xxxxxx
MCT-237 pueden ser
868.95
u otra frecuencia de
vea
Icon Definition
Fallo: Indica un fallo existente en el panel PowerMax
Pro.
Baja Batería: Indica que la batería debe ser sustituida.
Además se produce el envío de mensaje.
Comunicación: Indica un fallo de comunicaciones
Alarma: Indica que ha ocurrido una alarma
ARMADO
PARCIAL
AUX A

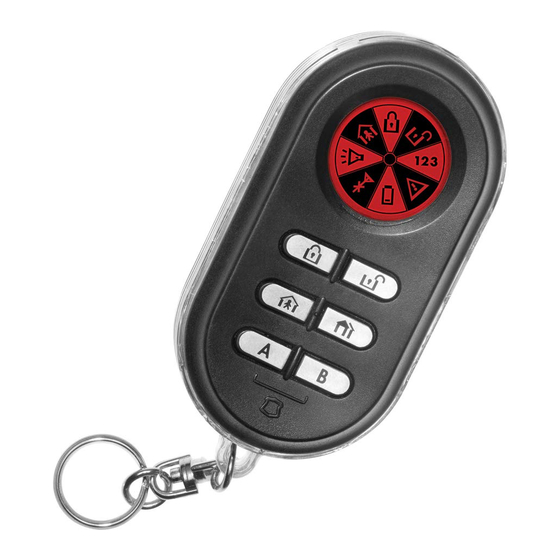

Figura 1. Vista Externa
Funciones de Control Armado Parcial, Armado Total, Desarmado
Status del Sistema, AUX 1 y AUX 2
Margen de Temperatura: 0° to 49° C (32° to 120° F).
Dimensiones: 75 x 38 x 18 mm (2-15/16 x 1-1/2 x 11/16 in.).
Peso (incluida batería): 36 g (1¼ oz).
Color: Negro
Cumplimiento de Normas: EN 50131-1 Grade 2, Class II
B. Verifique que el panel responde tal y como se programó.
C. Verifique el funcionamiento del mando desde diferentes
situaciones dentro de la instalación en orden a determinar las
zonas "Muertas" debido a paredes y obstáculos estructurales.
Nota: Si las zonas muertas encontradas son un problema,
debemos recolocar el Panel en un sitio mas conveniente.
Manual de Usuario
PÁNICO
(Pulse ambos botones
simultáneamente durante 2 segundos)
DESARMADO
ESTADO
AUX B
1
