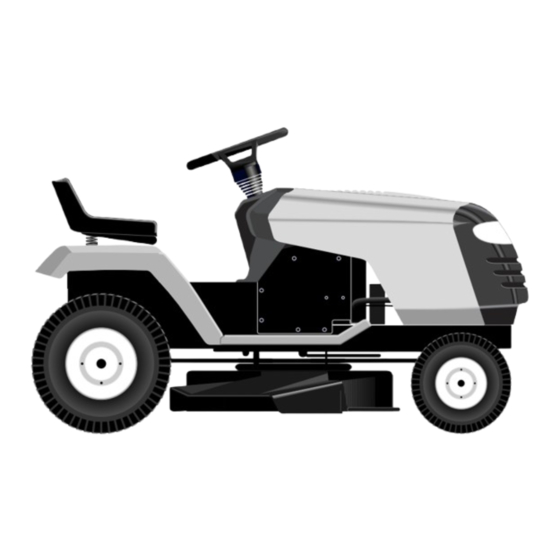

Partner 145HCRD Manual De Instrucciones

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
Instruction manual
Please read these instructions
carefully and make sure you
understand them before using
this machine.
Anleitungshandbuch
Bitte lesen Sie diese
Anleitungen sorgfältig durch
und vergewissern Sie sich,
daß Sie diese verstehen,
bevor Sie die Maschine in
Betrieb nehmen.
All manuals and user guides at all-guides.com
145HCRD
Manuel d'instructions
Merci de lire trés attentivement
le manuel d'instructions.
Assurez-vous d'avior tout
compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones
antes de usar esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con
attenzione ed accertatevi di averle
comprese bene.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat u
deze machine gebruikt.

Publicidad

loading

Manuales relacionados para Partner 145HCRD

Resumen de contenidos para Partner 145HCRD

  • Página 1 All manuals and user guides at all-guides.com 145HCRD Instruction manual Manuale di istruzioni Manuel d’instructions Please read these instructions Prima di utilizzare la macchina Merci de lire trés attentivement carefully and make sure you leggete queste istruzioni con le manuel d'instructions.
  • Página 2 All manuals and user guides at all-guides.com Safety specifications. Normas de seguridad. Sicherheitsbestimmungen. Norme di sicurezza. Consignes de sécurité. Veiligheidsvoorschriften. Assembly. Montaje. Zusammenbau. Istruzioni per il montaggio. Montage. Montering. Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Comandi. Description du fonctionnement. Beschrijving van functies. Procedure before start.
  • Página 3 All manuals and user guides at all-guides.com 1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. •...
  • Página 4 All manuals and user guides at all-guides.com IV. Maintenance and Storage • Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition. • Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.
  • Página 5 All manuals and user guides at all-guides.com Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I.
  • Página 6 All manuals and user guides at all-guides.com - vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf; - vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers; - nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;...
  • Página 7 All manuals and user guides at all-guides.com 1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tondeuses autoportées IMPORTANT: CETTE TONDEUSE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES OBJETS. L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET ÉVENTUELLEMENT MORTELLES.
  • Página 8 All manuals and user guides at all-guides.com • D´ebrayez les lames, arrêtez le moteur, et débranchez le (s) fil (s) de la bougie d'allumage ou enlevez la clef de contact: - avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer, - avant de contrôler, nettoyer ou travailler sur l'unité...
  • Página 9 All manuals and user guides at all-guides.com 1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.
  • Página 10 All manuals and user guides at all-guides.com - después de golpear un objeto extraño. Inspeccione la segadora cuidadosamente, para verificar si hay daños y haga reparaciones antes de volver a arrancar y a operar el equipo; - si la maquina empieza a vibrar anormalmente (verifíquela inmediatamente).
  • Página 11 All manuals and user guides at all-guides.com 1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato IMPORTANTE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA.
  • Página 12 All manuals and user guides at all-guides.com - dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento; - se il tosaerba, o trattorino, vibra in modo anomalo (in qual caso eseguire immediatamente dei controlli).
  • Página 13 All manuals and user guides at all-guides.com 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING III.
  • Página 14 All manuals and user guides at all-guides.com 145HCRD - nadat u een ongewenst voorwerp heeft geraakt. Inspecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en 14,5/10,8 gebruikt; - als de machine abnormaal begint te trillen (onmiddellijk controleren).
  • Página 15 All manuals and user guides at all-guides.com These symbols may appear on your tractor or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
  • Página 16 All manuals and user guides at all-guides.com These symbols may appear on your tractor or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
  • Página 17 All manuals and user guides at all-guides.com 3-3908 FLUSH EYES SHIELD IMMEDIATELY WITH EYES. WATER. GET MEDICAL SULFURIC ACID EXPLOSIVE GASES •SPARKS HELP FAST. CAN CAUSE •FLAMES CAN CAUSE BLINDNESS BLINDNESS OR RINCER •SMOKING SEVERE BURNS. OR INJURY. RECYCLE IMMÉDIATEMENT ÉLOIGNER ACIDE SULFURIQUE LES YEUX À...
  • Página 18 All manuals and user guides at all-guides.com 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montage. Before the tractor can be used certain parts must be as- sembled, which for transportation reasons are enclosed in the packing. The picture shows which parts must be as- sembled.
  • Página 19 All manuals and user guides at all-guides.com VOLANTE DE DIRECCIÓN • Introduzca el eje de extensión (1). Apriete en forma segura. • Montar la cubierta del eje del volant. Assegurarse de que las espigas de guía de la cubierta encajan en los orificios respectivos.
  • Página 20 All manuals and user guides at all-guides.com Siège Enlevez le bouton de réglage et la rondelle plate qui fixent le siège à l’emballage de carton et mettez-les de côté pour l’assemblage du siège au tracteur. Pivotez le siège vers le haut et enlevez-le de l’emballage de carton.
  • Página 21 All manuals and user guides at all-guides.com INSTALL BATTERY 1. Battery Cover NOTE: If battery is put into service after month and year 2. Screw indicated on label, charge battery for minimum of one hour 3. Cable Positive (+) at 6-10 amps. 4.
  • Página 22 All manuals and user guides at all-guides.com Instalación de la batería 1. Tapador del acumulador NOTA: Si utiliza la bateria después del mes y año indicado 2. Tornillo sobre la etiqueta, cargue la batería por un mínimo de una 3. Cable positivo (+) hora a 6-10 amps.
  • Página 23 All manuals and user guides at all-guides.com WARNING: Positive terminal must be connected first to prevent sparks from accidental grounding. Remove terminal caps and discard. Connect the red cable to + and then the black earth cable to -. Screw tight the cables.
  • Página 24 All manuals and user guides at all-guides.com To install bagger components to tractor 1. Rear Door 2. Support Bracket 3. 3/8 Carriage Bolt 4. 3/8 Lock Nut 1. Discharge Chute 5. 3/8 x 63,5mm Hex Bolt 2. 3/8 Nut 6. 10,3mm (13/32") flat 3.
  • Página 25 All manuals and user guides at all-guides.com To Assemble Bagger NOTE: For ease of assembly, you may wish to obtain the assistance of another person when putting the bagger to- gether. • Assemble front and lower bagger tubes using four (4) 1/ 1.
  • Página 26 All manuals and user guides at all-guides.com Installation der Aufhängung der Grasfangbox des Traktors 1. Hintere Öffnung 2. Strebe 3. Tragbolzen 3/8 4. Kontermutter 3/8 5. Sechskantbolzen 3/8 x 63,5mm 1. Auswurfkanal 6. Flache Unterlegscheibe 10,3mm (13/32) 2. Kontermutter 3/8 3.
  • Página 27 All manuals and user guides at all-guides.com Montage der Grasfangbox HINWEIS: Zum leichteren Zusammenbau der Grasfangbox ist es u.U. sinnvoll, die Hilfe einer zweiten Person 1. Vorderer Rahmen heranzuziehen. der Grasfangbox • Bauen Sie die vorderen und unteren Streben der Halterung der Grasfangbox mit den vier (4) im 2.
  • Página 28 All manuals and user guides at all-guides.com Assemblage des composants du collecteur 1. Porte (trappe) Arrière 2. Console de support 3. Boulon de support 3/8 4. Contre-ècrou 3/8 1. Manche de décharge 5. Boulon à tête hèxagonale 3/8 x 63,5 2.
  • Página 29 All manuals and user guides at all-guides.com Pour assembler le collecteur REMARQUE: Pour faciliter l'assemblage, vous pouvez obtenir l'aide d'une autre personne en remontant le ramasse- herbe. 1. Tube antériur • Assemmblez les tubes d'avant et inférieurs de 2. Tube infèrieur ramassehere en utilisant les quatre (4) 1/4 x 50,8mm d'ensacheur boulons de chariot et écrous frien fournis.
  • Página 30 All manuals and user guides at all-guides.com Per montare i componenti del cesto di raccolta 1. Sportello posteriore 2. Staffa di supporto 3. Bullone di supporto (3/8) 1. Convogliatore di scarico 4. Dadi 3/8 2. Dadi 3/8 5. Bullone a testa esagonale (3/8 x 63,5mm) 3.
  • Página 31 All manuals and user guides at all-guides.com Per montare il cesto di raccolta: NOTA: per facilitare l’assemblaggio, nell’installare il sacco può essere utile farsi aiutare da un’altra persona. • Assemblare i tubi anteriore e inferiore del sacco usando quattro (4) bulloni a testa tonda e quadro sottotesta da ¼ x 50,8 mm, e relativi controdadi, forniti in dotazione.
  • Página 32 All manuals and user guides at all-guides.com Para montar los componentes del contenedor para costales al tractor 1. Portezuela posterior 2. Consola portadora 3. tornillo portadora 3/8 4. Contratuerca 3/8 5. 3/8x63,5mm arandelas planas 1. Descarga de adaptarse 6. Arandela plana 10,3mm (13/32î) 2.
  • Página 33 All manuals and user guides at all-guides.com Para montar el contenedor NOTA: Para facilitar el ensamblaje de la recolectora dehierba,se aconseja efectuar las operaciones con de la ayuda de otra persona. • Ensambler los tubos frontales y inferiores de la recolectora de hierba utilizando los cuatro pernos del chasis (4) 1/4 x 50,8mm y las tuercas de bloqueo suministrados.
  • Página 34 All manuals and user guides at all-guides.com Hetmonteren van componenten van de grascontainer op de trekker 1. Achterklep 2. Stennijzer 3. 3/8 Slotbout 4. 3/8 borgmoer 5. 3/8 Zeskantbout 6. Vlakke sluitring 10,3 mm (13.32") 1. Afvoertrechter 2. 3/8 borgmoer 3.
  • Página 35 All manuals and user guides at all-guides.com De grascontainer monteren N.B.: Indien gewenst kunt u de grascontainer samen met iemand anders in elkaar zetten om het assembleren makkelijker te maken. • Gebruik de bijgeleverde vier (4) rijtuigschroeven van 1/ 4 x 50,8 mm en de borgmoeren om de voorste en de onderste buizen van de grascontainer te monteren.
  • Página 36 All manuals and user guides at all-guides.com 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van de functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch. 1. Lichtschalter. 2. Accelerator and choke control. 2.
  • Página 37 All manuals and user guides at all-guides.com Emplacement des commandes Comandi 1. Interrupteur des phares. 1. Interruttore luci. 2. Commande de et starter. 2. Comando gas/choke. 3. Pédale de frein et d'embrayage. 3. Pedale freno/frizione. 4. Embrayage et débrayage de la boîte de vitesses. 4.
  • Página 38 All manuals and user guides at all-guides.com 1. Light switch 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Accelerator and choke control The accelerator control regulates the motor speed and also the speed of the blades.
  • Página 39 All manuals and user guides at all-guides.com 3. Pédale de frein et d’embrayage En enfonçant cette pédale, on freine et en même temps on débraye la transmission. 3. Pedal de freno y de embrague Al apretarlo se frena el vehículo y al mismo tiempo se desa- copla el motor deteniéndose la propulsión.
  • Página 40 All manuals and user guides at all-guides.com 5. Embrayage/débrayage du groupe de coupe Amener le levier vers l’avant pour enclencher l’accouplement du groupe de coupe. Les courroies d’entraînement sont alors tendues et les couteaux commencent à tourner. Amener le levier vers l’arrière pour débrayer le groupe de coupe, les couteaux sont alors freinés par les sabots qui viennent contre les poulies.
  • Página 41 All manuals and user guides at all-guides.com 6. Abaissement et relevage du plateau de coupe Tirer le levier vers l'arrière pour relever rapidement le carter de coupe quand il passe sur une surface accidentée. Pour le transport, le carter de coupe doit être dans sa position la plus haute (relevé...
  • Página 42 All manuals and user guides at all-guides.com START 7. Ignition Lock 7. Cerradura de encendido There are three different positions for the ignition key: La llave de encendido puede hallarse en tres posiciones diferentes: All electric current broken. OFF: Corriente eléctrica cortada Electric current connected.
  • Página 43 All manuals and user guides at all-guides.com 8. Freno de estacionamiento Aplique el freno de estacionamiento de la manera siguiente: 1. Apriete el pedal del freno hasta el fondo. 2. Tire de la palanca de freno hacia arriba y manténgala en esta posición.
  • Página 44 All manuals and user guides at all-guides.com 4. Before starting. 4. Maßnahmen vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Filling up Reposición de combustible The engine should be run of pure (not oil mixed) unleaded El motor ha de funcionar con gasolina pura (sin mezcia de petrol.
  • Página 45 All manuals and user guides at all-guides.com Oil level Nivel de aceite The combined oil refilling cap and the oil stick is accessible La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted forwards. The oil level in the engine de nivel queda accesible después de haber levantado should be checked before each run.
  • Página 46 All manuals and user guides at all-guides.com Tire air pressure Check the tyre pressure regularly. The pressure in the front tyres should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the back tyres. Reifendruck Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck in den Vorderreifen soll 1 bar betragen, in den Hinterreifen 0,8 bar.
  • Página 47 All manuals and user guides at all-guides.com 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Démarrage du moteur S’assurer que le carte de coupe est relevé et que les lames sont débrayées. Arranque del motor Asegúrese de que el equipo de corte está en la posición de transporte (en posición superior) y que la palanca para el acoplamiento/desacoplamiento del equipo de corte está...
  • Página 48 All manuals and user guides at all-guides.com Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben. Avec un moteur chaud: pousser l'accélérateur à mi-chemin vers la position d'accélérateur maximale " ". Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases "...
  • Página 49 All manuals and user guides at all-guides.com • Start engine and move throttle control to slow position. Be IMPORTANT! COLD STARTING FOR HYDRO sure parking brake is not engaged. IMPORTANT: COLD STARTING FOR HYDRO (BELOW • Move motion control lever to full forward position and hold 40°F[4°C]) - AFTER STARTING ENGINE AND BEFORE for five (5) seconds.
  • Página 50 All manuals and user guides at all-guides.com • Garez le tracteur avec sûreté sur un terrain plat pour qu’il SPURGO DELLA TRASMISSIONE ne roule pas dans aucune direction. Le frein de Per assicurare il buon funzionamento prestazionale del trattore, stationnement doit être dégagé pour le procédé suivant. si raccomanda di spurgare la trasmissione prima di mettere in •...
  • Página 51 All manuals and user guides at all-guides.com NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta la immediately breaks the current to the engine if the driver corriente al motor si el conductor sale del asiento con el leaves the seat with engine running and with the connection/ motor en marcha y con la palanca de acoplamiento/ disconnection lever in position “connection”.Your...
  • Página 52 All manuals and user guides at all-guides.com • Nettoyer le carter de coupe après chaque utilisation, de Cutting tips préférence avec une raclette pour décoller herbe fraîche • Clear the lawn from stones and other objects which can be restée dans le carter et la goulotte d'éjection. thrown away by the blades.
  • Página 53 All manuals and user guides at all-guides.com Pour vider le bac: Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames. • Amener le tracteur là ou vous souhaitez le décharger. •...
  • Página 54 All manuals and user guides at all-guides.com • Entfernen Sie die Grasfangbox und den Mulcheinsatz To convert mower (falls dieser montiert ist). Converting to mulching or rear discharging will require the • Installieren Sie den Auswurfkanal durch die Öffnung der purchase of these accessories.) hinteren Platte des Traktors auf den Adapter des Mähdecks.
  • Página 55 All manuals and user guides at all-guides.com Per lo scarico a terra Para cambiar el ajuste de la segadora • Mettere il piatto nella posizione piu' alta. (Un cambio de ajuste para no recoger la hierba o usarla tipo mulching requiere la compra de los mecanismosdispositivos •...
  • Página 56 All manuals and user guides at all-guides.com ATTENTION, DANGER! • Ne pas conduire sur un terrain incliné de plus de 10º. Le risque de se renverser est très important. • Ne jamais conduire le tracteur parallèlement à la pente à cause du risque de se renverser.
  • Página 57 All manuals and user guides at all-guides.com Use the left side of the machine to cut close to trees, bushes and paths, etc. The blade cuts about 15 mm inside the edge of the cover. Die linke Seite der Maschine benutzen, um in der Nähe von Bäumen, Gebüsch, Gängen usw.
  • Página 58 All manuals and user guides at all-guides.com Arresto del motore Portare il comando del gas su “ ” (lento) Portare la leva di azionamento del dispositivo di taglio su ”disinserito”, verso il basso. Sollevare il tagliaerba e girare la chiave su “off”. Far girare un paio di minuti il motore al minimo per raffreddarlo prima di spengerlo definitivamente dopo un pesante turno di lavoro.
  • Página 59 All manuals and user guides at all-guides.com 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstellung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. ADVERTENCIA! WARNING! Antes de proceder a efectuar el servicio en el motor o en el Before servicing the engine or cutting unit the following shall equipo de corte, hay que hacer lo siguiente: be carried out:...
  • Página 60 All manuals and user guides at all-guides.com Cubierta del motor • Levante la cubierta. • Desenchufe el conector de cables de los faros delanteros. • Colóquese delante del tractor. Mueva la cubierta hacia ambos lados, inclínela hacia delante y extráigala. •...
  • Página 61 All manuals and user guides at all-guides.com Manutenzione Mantenimiento NOTA: El mantenimiento periódico ha de hacerse con OSSERVARE: Effettuare interventi periodici regularidad a fin de mantener el tractor en buen estado. manutenzione, per conservare il trattore nelle migliori condizioni di esercizio. ADVERTENCIA: Antes de efectuar cualquier reparación, PERICOLO: Prima di ogni intervento di manutenzione,...
  • Página 62 All manuals and user guides at all-guides.com SERVICE RECORD FILL IN DATES AS YOU COMPLETE REGULAR SERVICE Every 8 Every Every Every Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil ................• Lubricate pivot points ................ •...
  • Página 63 All manuals and user guides at all-guides.com COMPE-RENDU D'ENTRETIEN INDIQUER LES DATES APRÈS CHAQUE MESURE D'ENTRETIEN Selon Toutes Toutes Toutes Toutes Toutes besoins les 8 h. les 25 h. les 50 h. les 100 h. les 200 h. • Vidange d'huile moteur ..............•...
  • Página 64 All manuals and user guides at all-guides.com INFORME DE SERVICIO ANOTE LAS FECHAS CUANDO HA HECHO EL SERVICIO NORMAL Cuando sea Cada Cada Cada Cada Cada necesario 8 horas 25 horas 50 horas 100 horas 200 horas • Cambiar el aceite del motor .............. •...
  • Página 65 All manuals and user guides at all-guides.com Blades Cuchillas The blades should be sharp to achieve best cutting results. Las cuchillas han de estar afiladas para proporcionar el Sharpening can be carried out with a file or grinding disc. mejor corte posible. El afilado puede hacerse con lima o muela.
  • Página 66 All manuals and user guides at all-guides.com 5 Star pattern blade The center of this blade has a five (5) star pattern. The bolt that attaches this blade has normal Right Hand threads that loosens by turning ( ) counter-clockwise and tightens by turning ( ) clockwise.
  • Página 67 All manuals and user guides at all-guides.com Cuchilla de orificio-estrella de cinco puntas El centro de esta cuchilla se parece a una estrella de cinco (5) puntas. El tornillo que liga esta cuchilla es dextrogiro normal y se desentornilla en direcciûn opuesta a la vuelta de la aguja del reloj y se emperna dandole vueltas en la direcciûn de la aguja del reloj.
  • Página 68 All manuals and user guides at all-guides.com For best results mower blades must be kept sharp. Replace Para alcanzar resultados mejores las cuchillas de la segadora bent or damaged blades. hay que mantenerlos afilados. sustituya las cuchillas torcidos y estropeados. BLADE REMOVAL C'MO DESMONTAR LAS CUCHILLAS •...
  • Página 69 All manuals and user guides at all-guides.com 1. Meet de afstand tussen de remnokas en de stelmoer. 40mm 2. De afstand dient 40mm te zijn. 3. Stel zonodig de afstand bij, door eerst borgmoer (2) los te draaien en daarna bijstellen met stelmoer (1). Brakes The brakes are located inside the right rear wheel.
  • Página 70 All manuals and user guides at all-guides.com Dismantling of the cutting unit Work from the right side of the machine. 1. Take off the belt from the engine pulley (1). 2. Remove the two rear retainer springs (2) and knock off the axle taps with a hammer.
  • Página 71 All manuals and user guides at all-guides.com 3. Remove the retainer springs (3), (4), (5) and axles. Assembly of the cutting unit 4. Pull the lever for lifting/lowering the cutting unit back- • Push in the cutting unit under the machine. wards.
  • Página 72 All manuals and user guides at all-guides.com Changement de la courroie d'entrainment du carter de coupe 1. Déposer le carter de coupe (voir chapitre précédent). 2. Retirer la courroie en partant de la poulie gauche du carter de coupe, puis des autres poulies. 3.
  • Página 73 All manuals and user guides at all-guides.com Réglage du carter de coupe A. Reglage lateral 1. Vérifier que la pression est correct dans les quatre pneus. 2. S’assurer que la machine est sur un terrain plat. Relever le carter de coupe dans la position la pus haute. Mesurer les distances A et B.
  • Página 74 All manuals and user guides at all-guides.com REGLAGE TRANSVERSAL • Relever le carter de coupe dans sa position la plus haute. • Calculer la distance au sol à partir des milieux des bords extérieurs gauche et droite du carter de coupe. “A”...
  • Página 75 All manuals and user guides at all-guides.com Cambio de correa propulsora 1. Desmontar el equipo de corte del tractor. 2. Desmontar el limitador de movimientos del acoplamiento (1). 3. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (2), de la acoplamiento (3).
  • Página 76 All manuals and user guides at all-guides.com • Den Steuerknüppel in dieser Stellung lassen und den Motor ausschalten; • Nun den Einstellbolzen ganz lösen, während der Steuerknüppel nach wie vor in der genannten Stellung bleibt; • Den Steuerknüppel in die Leerlaufstellung (N) (Verschlußsperre) bringen.
  • Página 77 All manuals and user guides at all-guides.com REGOLAZIONE DELLA LEVA DI COMANDO DEL MOVIMENTO DEL MECCANISMO DEL CAMBIO La leva di comando del movimento del meccanismo del cambio è stata impostata al momento della fabbricazione e non richiede pertanto ulteriori regolazioni. •...
  • Página 78 All manuals and user guides at all-guides.com TRANSAXLE COOLING ENFRIAMIENTO DEL TRANSEJE The fan and cooling fins of transmission should be kept clean Las aletas de enfriamiento y el ventilador de la transmisión to assure proper cooling. tienen que mantenerse limpios para asegurar el enfriamiento adecuado.
  • Página 79 All manuals and user guides at all-guides.com 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. No fuel in fuel tank. 1. Kraftstoff fehlt im Kraftstofftank. 2. Plug defective. 2. Defekte Zündkerze. 3. Plug connection defective. 3.
  • Página 80 All manuals and user guides at all-guides.com 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque d’essence dans le réservoir. No hay combustible en el depósito. 2. Bougie d’allumage défectueuse. 2.
  • Página 81 All manuals and user guides at all-guides.com 7. Ricerca guasti. 7. Het localiseren van fouten. De motor start niet Il motore non parte 1. Er is geen benzine in de tank. 1. Manca il carburante. 2. De bougie is defect. 2.
  • Página 82 All manuals and user guides at all-guides.com 8. Storage. 8. Aufbewahrung. 8. Rangement. 8. Conservación. The following steps should be taken when mowing season Suivre la procédure suivante une fois la saison terminée: is over: • Nettoyer toute la machine, spécialement l'intérieur du •...
  • Página 83 All manuals and user guides at all-guides.com 8. Rismessaggio. 8. Stallen. 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti interventi: Aan het einde van elk maaisezoen moeten de volgende maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il coper- chio della falciatrice.
  • Página 84 All manuals and user guides at all-guides.com 532171645 12.1.99 JH Printed in U.S.A.
