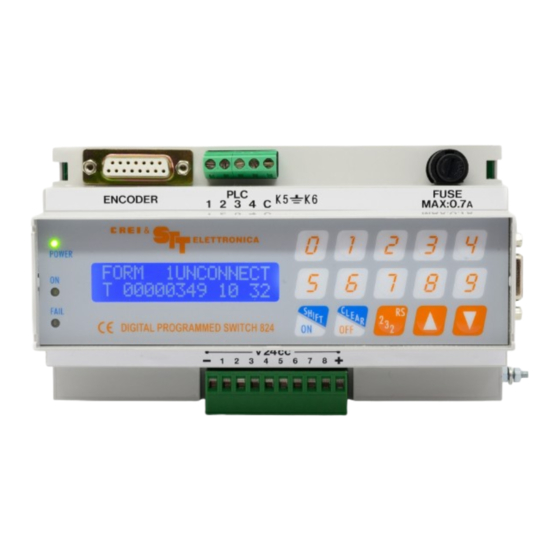

DPS 824/8 - 16 - 24
CREI STT ELETTRONICA BOLOGNA ITALY
PROGRAMMATORE DIGITALE
DIGITAL PROGRAMMED/PROGRAMMEUR DIGITAL/DIGITALPROGRAMMER / PROGRAMADOR DIGITAL
DPS824/8 - 16 - 24 DPS824/8 - 16 - 24 K
DPS824/ 8 - 16 - 24 S
Manuale di istruzione/Instruction handook/Manuel de conduite/Betribsanweisung/ Manual de instrucciones
Via Grandi 13 - 40050 Villanova di Castenaso - Bolonia - Italia
Tel. 039-51-781185/781158 - Fax: 039-51-781273
www.creistt.com
e-mail: creistt@tin.it
Publicidad
Tabla de contenido
Resumen de contenidos para creistt DPS824/8
- Página 1 CREI STT ELETTRONICA BOLOGNA ITALY PROGRAMMATORE DIGITALE DIGITAL PROGRAMMED/PROGRAMMEUR DIGITAL/DIGITALPROGRAMMER / PROGRAMADOR DIGITAL DPS824/8 - 16 - 24 DPS824/8 - 16 - 24 K DPS824/ 8 - 16 - 24 S Manuale di istruzione/Instruction handook/Manuel de conduite/Betribsanweisung/ Manual de instrucciones Via Grandi 13 - 40050 Villanova di Castenaso - Bolonia - Italia Tel.
- Página 2 DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY Alimentación: 24 Vcc Teclado remoto KEYB/3: Máx. absorción con encoder CREI: 200 mA Máx. distancia del DPS 1 m Máx. corriente salida: 350 mA por salida - 1,2 A total en bancos de 8 salidas Teclado remoto KEYB/5: Tipo de encoder: absoluto 360 imp./rev.
-
Página 3: Tabla De Contenido
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY ÍNDICE INTRODUCCIÓN ..............4 FUNCIONES ESPECIALES ..........10 1. 1 Características técnicas del DPS 824/8 - 16 - 24 ...... 4 6. 1 Ciclo de mantenimiento............10 1. 2 Características técnicas del encoder........... 4 6. -
Página 4: Introducción
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY 1. 1 Características técnicas del DPS 824/8 - 16 - 24 INTRODUCCIÓN ♦ Alimentación a 24 Vcc rectificada (máx. 28 Vcc - mín. 24 Vcc) Este dispositivo ha sido proyectado y construido para generar y elaborar ♦... -
Página 5: Guía Al Programador
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY 1. 3 Guía al programador Menú de selección del idioma FORM 1 UNCONNECT Página principal En la página principal, pulse para acceder al menú de selección del T 00000000 14:29 idioma. -
Página 6: Menú Funciones
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY pero que frecuentemente no responde a las reales necesidades; esto Menú funciones sucede porque no se consideran variables que difieren de máquina a máquina, como los retardos o rozamientos causados por órganos Al menú... -
Página 7: Función Sentido De Rotación
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY 4. Función test levas o test encoder Introduzca 0 si desea utilizar el cero del NO DESFASE= 0 encoder (como más lógico); TEST DE LAS LEVAS: Permite realizar TEST LEVAS = 9 SET DESFASE = 9 continuación, salga y gire el encoder hasta un barrido de las salidas para controlar la... -
Página 8: Programación Levas
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY Programación levas Esquema de conexión eléctrica ♦ 1 Pulse el número del formato que SLECCIONAR FORMATO desea programar y confirme la operación [01-10] 01 pulsando ♦ 2 Si se programa el formato por CANCELAR FORMATO primera vez, es oportuno confirmar la 01 (SÍ... -
Página 9: Programación De Varias Fases En La Misma Leva
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY ♦ 7 Continúe hasta el final siguiendo las El número de fases reguladas para cada leva se visualiza en una página DIGITAR CÓDIGO antes de acceder a la leva seleccionada, después de haberlas memorizado. instrucciones guiadas. -
Página 10: Copia De Formatos Ya Programados
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY A continuación escribo “120” en lugar de Funciones especiales FORM 01 LEVA 09 "142", confirmando el dato con . De Importante: A las siguientes funciones se puede acceder sólo cuando el INIC/120 FIN\142 este modo las fases restantes son sólo 3, programador se encuentra en condiciones de trabajo normal en la página... -
Página 11: Guía Para La Búsqueda De Averías
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY 7. Guía para la búsqueda de averías Avería: El programador no visualiza la velocidad de rotación correcta. Control: Misma solución que el punto anterior. ATENCIÓN: Por motivos de seguridad, es indispensable desconectar la Avería: El programador no envía señales en la salida. - Página 12 DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY APPENDICE/ENCLOSURE/PIECE JOINTE/ANLIEGEND/ APÉNDICE A Schema dimensionale - Layout drawing - Schema des dimension – Massbild – Esquema dimensional Modelo Fijación Conexión IP54L brida axial 65,5 31,75 52,42 IP65LRC brida radial 65,5 31,75...
-
Página 13: Conexión Encoder Programador
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY APPENDICE/ENCLOSURE/PIECE JOINTE/ANLIEGEND/APÉNDICE B Collegamento Encoder Programador/connection Encoder and Programmer/connexions encoder programmeur/ anscluesse Enc.+Programmer/ Conexión Encoder Programador conector programador 15 polos connettore programmatore 15 poli connecteur conector encoder conector encoder programmeur 15 poles mod. -
Página 14: Tabla De Anticipaciones
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY APPENDICE/ENCLOSURE/PIECE JOIUNTE/ANLIEGEND/APÉNDICE C Tabella degli anticipi - Advance Chart - Tableau Vavance - Tafel Voreilung - Tabla de anticipaciones VELOCITA’(giri/min) - SPEED (RPM) - VITESSE (tours/min.) - GESCHWINDIGKEIT (drehzahl/min.) - VELOCIDAD (rpm) GRADOS... -
Página 15: Esquema De Conexión Puerto Serial Ordenador -> Dps
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY APPENDICE/ENCLOSURE/PIECE JOINTE/ANLIEGEND/APÉNDICE D Schema di collegamento porta seriale PC -> DPS - Cable connection serial Port PC -> DPS - Esquema de conexión puerto serial ordenador -> DPS CABLE RS232 CON. -
Página 16: Ficha Programas
DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY APPENDICE/ENCLOSURE/PIECE JOINTE/ANLIEGEND/APÉNDICE E Scheda programmi - Program table - Carte des programations – Programmkarte - Ficha programas PHASE 1 PHASE 1 PHASE 1 PHASE 1 PHASE 1 PHASE 1 PHASE 1 PHASE 1... - Página 17 DPS 824/8 - 16 - 24 CREI STT ELETTRONICA BOLOGNA ITALY GRADI DI SFASAMENTO __________ VELOCITA’ ________________ SENSO DI ROTAZIONE ____________ DISPLACEMENT DEGREES SPEED REVOLUTION DIRECTION DEGRES DE PHASAGE VITESSE SENS DE ROTATION VERSCHIEBUNGSGRADE GESCHWINDIGKEIT DREHRICHTUNG GRADOS DE DESFASE VELOCIDAD SENTIDO DE ROTACIÓN ANTICIPO LINEARE AUTOMATICO: AUTOMATIC LINEAR ADVANCE:...
-
Página 18: Solicitud De Asistencia
Envíe su solicitud de asistencia a la siguiente dirección: CREI STT ELETTRONICA S. n. c. Via Grandi 13 40050 - Castenaso BOLONIA (ITALIA) Tel. +39 - 51/781185 -781158 Telefax: +39 - 51 - 781 273 http: // www.creistt.com e- mail: creist@ tin.it...
