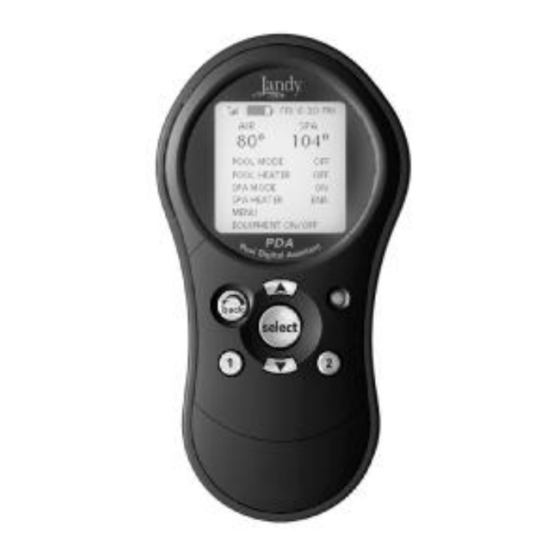

Pda - pool digital assistant - asistente digital de piscinas
Ocultar thumbs Ver también para AquaLink RS PS4:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Datos de operación
Manual de usuario
AquaLink
PDA - Pool Digital Assistant -
Asistente Digital de Piscinas
Sistemas de combinación piscina/Spa y
sistemas de piscina o spa por separado.
(Modelos PS4, PS6, PS8, P4, and P8)
PARA SU SEGURIDAD: Este producto debe ser instalado y reparado por personal técnico profesional
especializado. Los procedimientos indicados en este manual se deben seguir con exactitud. No prestar
la debida atención a las advertencias puede ocasionar daños a la propiedad, heridas graves y hasta
la muerte
Este dispositivo cumple con el apartado 15 de las regulaciones de la FCC (Comisión Federal de Comunicaciones de
Estados Unidos). El funcionamiento del equipo está sujeto a las dos condiciones siguientes:(1) Este dispositivo no
debe ocasionar interferencias perjudiciales, y (2) este dispositivo tiene que aceptar recibir cualquier interferencia,
incluso interferencias que puedan producir un funcionamiento indeseado.
NOTA: Este equipo ha sido probado y se ha determinado que cumple con los límites para dispositivos digitales
Clase B de conformidad con el apartado 15 de las regulaciones de la FCC. Estos límites han sido diseñados para
ofrecer suficiente protección contra interferencias perjudiciales en una instalación residencial. Este equipo genera,
usa y puede irradiar energía de frecuencia de radio y, si no se instala y utiliza de acuerdo con las instrucciones,
puede producir interferencia perjudicial para las comunicaciones de radio. Sin embargo, no se puede garantizar que
no se produzcan interferencias en una instalación particular. Cuando este equipo produce interferencia perjudicial
para la recepción de antenas de radio o televisión, esto se puede determinar apagando y prendiendo el equipo, se
recomienda al usuario corregir esta interferencia mediante una o más de las siguientes medidas:
•
Reoriente o reubique la antena receptora.
•
Aumente la distancia entre el equipo y el receptor.
•
Conecte el equipo a una fuente de electricidad de un circuito distinto al que esté conectado el receptor.
•
Consulte con el representante de ventas o con un técnico experto en radio y televisión
Las modificaciones que se le hagan a este equipo sin la autorización del fabricante, pueden anular la autoridad del
usuario para operar este equipo.
RS
®
ADVERTENCIA
ATENCIÓN
