BC2236
CC2236
Lea detenidamente el man ual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.
Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina.
Manual de instr ucciones
Instruções para o uso
ES (2-34)
PT (35-67)
Publicidad
Manuales relacionados para Jonsered BC2236
Resumen de contenidos para Jonsered BC2236
- Página 1 BC2236 Manual de instr ucciones ES (2-34) CC2236 Instruções para o uso PT (35-67) Lea detenidamente el man ual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina. Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina.
- Página 2 ACLARACIÓN DE LOS SÍMBOLOS Símbolos ¡ATENCIÓN! ¡Las desbrozadoras, Indicado únicamente para equipo de quita arbustos y recortadoras pueden corte flexible, no metálico, es decir ser peligrosas! Su uso descuidado o cabezal de corte con hilo de corte. erróneo puede provocar heridas graves o mortales al usuario o terceros.
- Página 3 ÍNDICE Índice Antes de arrancar, observe lo siguiente: ACLARACIÓN DE LOS SÍMBOLOS Símbolos Lea detenidamente el manual de instrucciones. ÍNDICE Índice ¡ATENCIÓN! La exposición prolongada al ruido puede causar daños crónicos en el Antes de arrancar, observe lo siguiente: oído Por consiguiente, use siempre INTRODUCCIÓN protectores auriculares homologados.
- Página 4 Si vende su máquina, entregue el manual de instrucciones al nuevo propietario. ¡Mucha suerte con la utilización de su producto Jonsered! Jonsered trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.

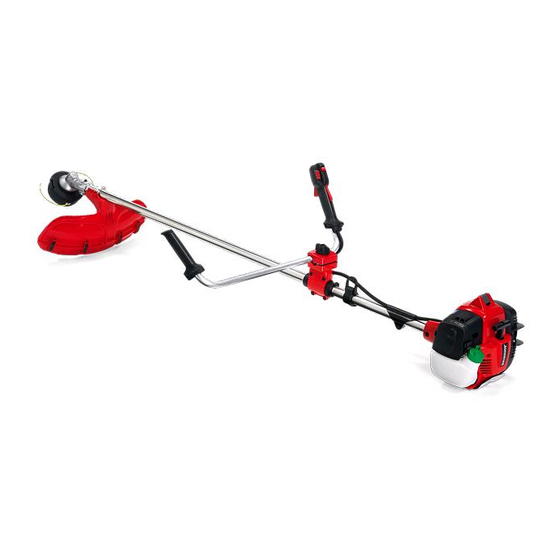

- Página 5 ¿QUÉ ES QUÉ? CC2236 ¿Qué es qué en la desbrozadora? Cabezal de corte 18 Contratuerca Recarga de lubricante, engranaje angulado 19 Brida de apoyo Engranaje angulado 20 Cazoleta de apoyo Protección del equipo de corte 21 Pieza de arrastre Tubo 22 Hoja Manillar 23 Llave de la tuerca de hoja...
- Página 6 INSTRUCCIONES GENERALES DE SEGURIDAD Importante ¡ATENCIÓN! No permita nunca que los niños utilicen la máquina ni ¡IMPORTANTE! permanezcan cerca de ella. Dado que la máquina tiene un contacto de parada La máquina está destinada únicamente al recorte de con retorno por muelle ye puede hierba, desbroce de hierba y/o desbroce forestal.
- Página 7 INSTRUCCIONES GENERALES DE SEGURIDAD homologadas se entienden las que cumplen con la norma profesional. Para más información, consulte con el taller ANSI Z87.1 para EE.UU. o EN 166 para países de la UE. de servicio oficial más cercano. ¡IMPORTANTE! Todos los trabajos de servicio y reparación de la máquina requieren una formación especial.
- Página 8 INSTRUCCIONES GENERALES DE SEGURIDAD Apriete el fiador del acelerador y compruebe que vuelva Protección del equipo de corte a su posición de partida al soltarlo. Esta protección tiene por fin evitar que el usuario reciba el impacto de objetos desprendidos. La protección evita también que el usuario entre en contacto con el equipo de corte.
- Página 9 INSTRUCCIONES GENERALES DE SEGURIDAD motor/equipo de corte y la parte de los mangos de la En algunos arneses existe también un desprendimiento máquina. de emergencia que está situado junto al gancho de sujeción. Controle que las correas del arnés están correctamente colocadas.
- Página 10 INSTRUCCIONES GENERALES DE SEGURIDAD Nunca utilice una máquina que tenga un silenciador Contratuerca defectuoso. Para fijar determinados equipos de corte se utiliza una contratuerca. Compruebe regularmente que el silenciador esté firmemente montado en la máquina. Para el montaje, apriete la tuerca girándola en sentido contrario al sentido de rotación del equipo de corte.
- Página 11 INSTRUCCIONES GENERALES DE SEGURIDAD ¡Mantenga adecuadamente triscada la hoja de sierra! ¡ATENCIÓN! Pare siempre el motor antes Siga nuestras instrucciones y utilice la herramienta de trabajar con alguna parte del equipo triscadora recomendada. Una hoja de sierra mal triscada de corte. Éste continúa girando incluso aumenta el riesgo de atasco y reculada, y de que se después de haber soltado el acelerador.
- Página 12 INSTRUCCIONES GENERALES DE SEGURIDAD Una hoja correctamente afilada es un requisito para Cabezal de corte realizar un trabajo efectivo y evitar un desgaste innecesario de la hoja y la desbrozadora. ¡IMPORTANTE! Observe siempre que el hilo de corte esté arrollado en forma firme y uniforme al rodillo, de lo contrario la máquina producirá...
- Página 13 MONTAJE Montaje del manillar y la • Apriete la palomilla. empuñadura de acelerador • Afloje y quite el tornillo en la parte posterior del acelerador. • Deslice el acelerador en el lado derecho del manillar (ver la figura). Montaje del equipo de corte ¡ATENCIÓN! Al montar el equipo de corte es sumamente importante que la guía de la...
- Página 14 MONTAJE Introduzca la guía del manto protector en la ranura de la • Introduzca el pasador de seguridad (C) en el orificio protección combinada. A continuación, fije el manto para bloquear el eje. protector en la protección con los cuatro cierres rápidos. •...
- Página 15 MONTAJE ¡NOTA! Utilice la protección de hoja recomendada. Montaje de las demás Vea el capítulo Datos técnicos. protecciones y equipos de corte • Monte la protección de la recortadora/protección combinada (A) para trabajar con el cabezal de corte/ las cuchillas de plástico. ¡NOTA! Compruebe que el manto protector está...
- Página 16 MONTAJE Ajuste del arnés y la Altura correcta desbrozadora Desbroce forestal Para el desbroce forestal, la máquina debe llevarse en el arnés con el equipo de corte ligeramente inclinado hacia ¡ATENCIÓN! Al trabajar con una delante con respecto al suelo. Ajuste la altura con la desbrozadora, ésta siempre debe correa del gancho de suspensión del arnés.
- Página 17 MONTAJE Ajuste la correa que pasa alrededor del pecho y Para pasar más carga de las correas portantes a la debajo del brazo izquierdo para que quede correa de la cadera, se puede ajustar más la cinta ligeramente en contacto con el cuerpo. elástica (B).
- Página 18 • Para un resultado y prestaciones óptimos, utilice aceite para motores de dos tiempos JONSERED, especialmente fabricado para motores de dos Carburante tiempos refrigerados por aire. ¡NOTA! El motor de la máquina es de dos tiempos y debe •...
- Página 19 MANIPULACION DEL COMBUSTIBLE Repostaje • Mezcla 1:50 (2%) con aceite para motores de dos tiempos JONSERED. 1:33 (3 %) con otros aceites para motores de dos tiempos refrigerados por aire y clasificados para JASO FB/ISO EGB. ¡ATENCIÓN! Las siguientes medidas...
- Página 20 ARRANQUE Y PARADA Control antes de arrancar Cambie el cabezal o la protección de la recortadora si han recibido golpes o están agrietados. • Controle que la hoja no tenga grietas en la base de los dientes ni en el orificio central. El motivo más común de la aparición de grietas es que durante el limado se han formado esquinas agudas en la base de los dientes, o la hoja se utilizó...
